Zawór elektromagnetyczny wewnętrznego pilota VF3000, 2-pozycyjny, 5-drogowy i 3-pozycyjny, 5-drogowy, typ rurociągu bezpośredniego
W otworze szpuli zastosowano specjalny proces obróbki zapewniający niskie tarcie, niskie ciśnienie początkowe i dłuższą żywotność. Duży rozmiar otworu zapewnia większy przepływ powietrza, odpowiedni do napędzania średnich i dużych cylindrów lub wielu siłowników.
Modułowa konstrukcja umożliwia montaż na kolektorze wielu zaworów, scentralizowane zasilanie powietrzem i zmniejszoną liczbę rurociągów. Zawory elektromagnetyczne serii DS/VF 3000 i 5000 są szeroko stosowane w pneumatycznych systemach sterowania o wysokim przepływie dla zautomatyzowanych linii produkcyjnych i maszyn przemysłowych.
·Wysoki przepływ
· Rurociągi / Modułowe / Oszczędność miejsca
·Wytrzymałość na poziomie przemysłowym
|
Kod zamówienia |
||||||
|
VF3 |
130 |
_ |
4 |
G |
B |
02 |
|
Model |
typ zaworu |
|
woltaż |
typ linii |
Manula |
rozmiar portu |
|
Zawór elektromagnetyczny VF3000 |

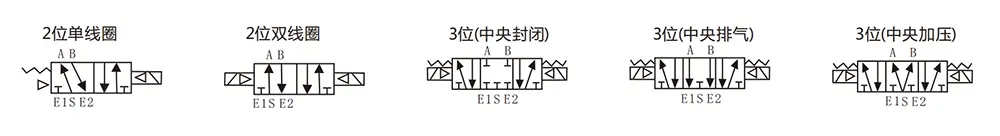

130: pojedynczy elektromagnes 5/2-drogowy |
|
3:110VAC |
G: typ linii |
|
02:PT1/4 |
|
|
230: zawór z podwójną cewką 5/2 |
|
4:220VAC |
D: Typ DIN |
|
|
|
|
330C: zawór z podwójną cewką 5/3-kierunkową, zamknięty w środku |
|
5:24 prądu stałego |
DZ:DZ ze światłem |
|
|
|
|
430E: zawór z podwójnym elektromagnesem, 5/3-kierunkowy środek wydechu |
|
6:12 prądu stałego |
|
|
|
|
|
530P: centrum ciśnieniowe z podwójnym elektrozaworem 5/3-drogowym |
|
|
|
|
|
|
Wspólne specyfikacje |
|
|
Środek roboczy |
Powietrze |
|
Temperatura po przebudzeniu |
0-50 ℃ |
|
Smarowanie |
Nie ma potrzeby |
|
Przesterowanie ręczne |
Typ blokady śrubokręta |
|
Odporność na wstrząsy/wibracje |
30G/5G (8,3-2000 Hz) |
|
Załącznik |
Pyłoszczelny |
|
Model |
pozycja |
cewka |
kgf/cm²(Mpa) |
Czas reakcji (ms) |
Maks. Częstotliwość robocza |
rozmiar portu |
Efektywna powierzchnia przekroju mm² (CV) |
kgf |
|

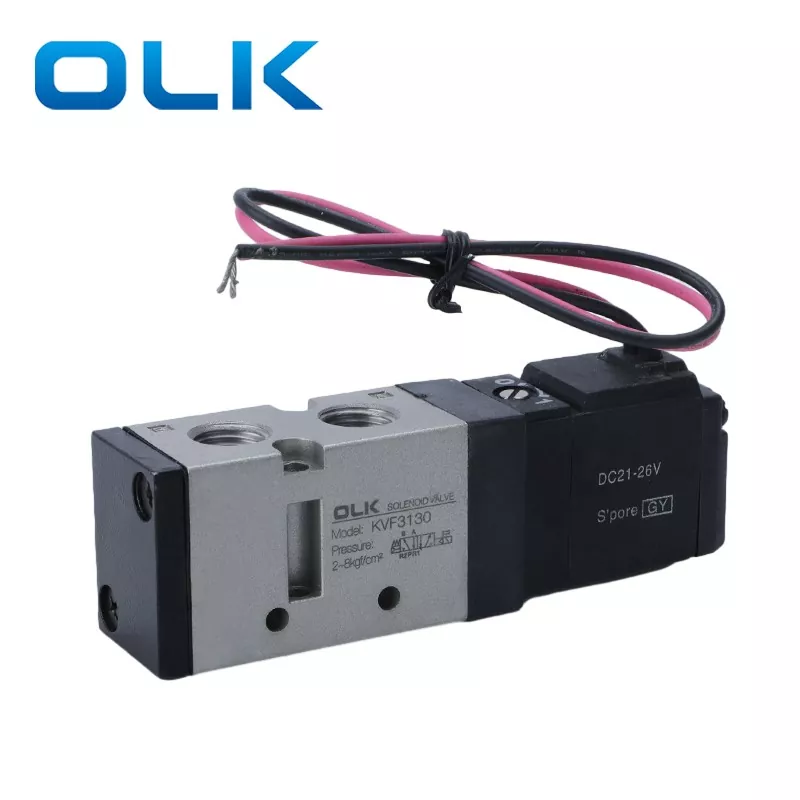

VF3130-□△B-02 |
2 pozycja |
pojedyncza akcja |
1,5 ~ 9 (0,15 ~ 0,8) |
≤30 ms |
5 |
PT1/4 |
17,1(0,95) |
0.21 |
|

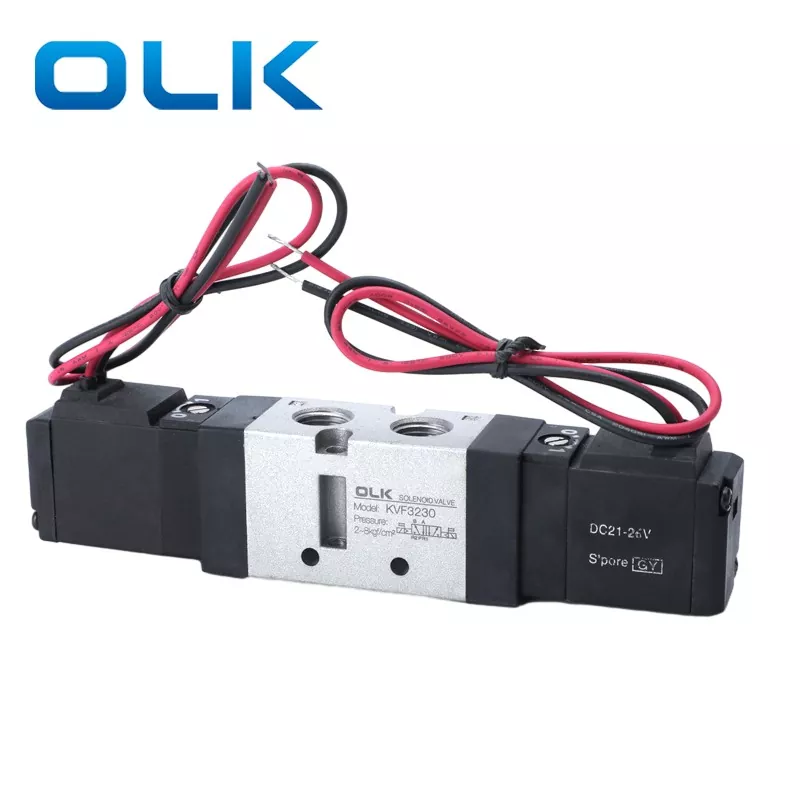

VF3230-□△B-02 |
2 pozycja |
podwójne działanie |
1 ~ 9 (0,1 ~ 0,9) |
≤30 ms |
5 |
PT1/4 |
17,1(0,95) |
0.29 |
|
VF3330-□△B-02 |
3 pozycja |
zawór z podwójną cewką 5/3-kierunkową, zamknięty w środku |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT1/4 |
13,5(0,75) |
0.42 |
|
VF3430-□△B-02 |
3 pozycja |
zawór z podwójnym elektromagnesem, 5/3-drogowy środek wydechu |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT1/4 |
17,1(0,95) |
0.42 |
|

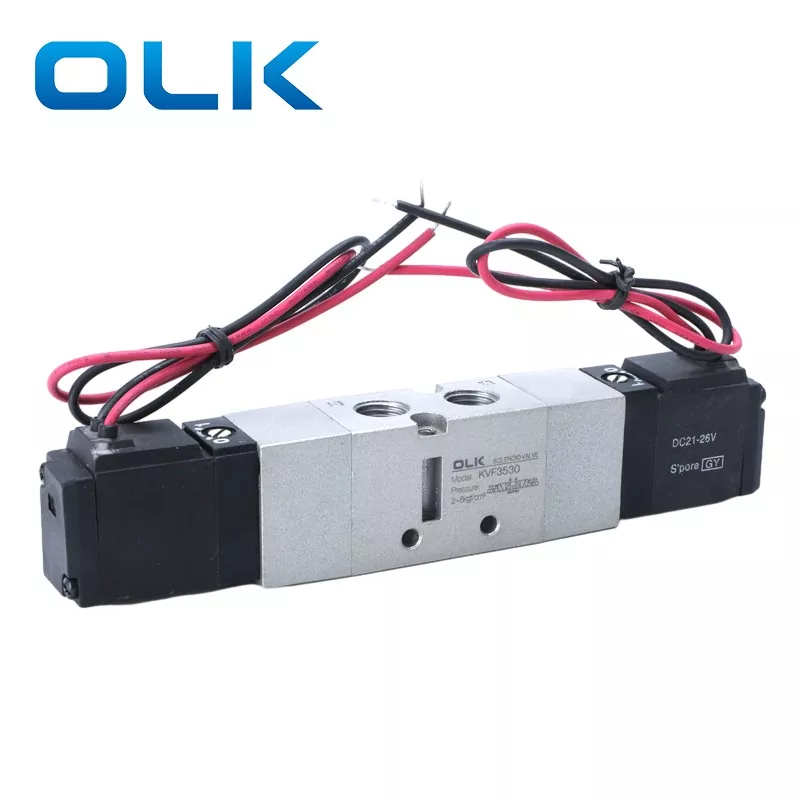

VF3530-□△B-02 |
3 pozycja |
centrum ciśnieniowe z podwójnym elektrozaworem 5/3-drogowym |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT1/4 |
16,2(0,9) |
0.42 |
Jaki model może zastąpić DS3000/VF3000?
DS3000 może zastąpić TPC w Korei tą samą funkcją, a VF 3000 może zastąpić SMC w Japonii tą samą funkcją
Jaka jest średnica dyszy 5-drogowego zaworu elektromagnetycznego DS3000/VF3000?
Otwór gwintu DS3000/VF3000 to PT1/4
