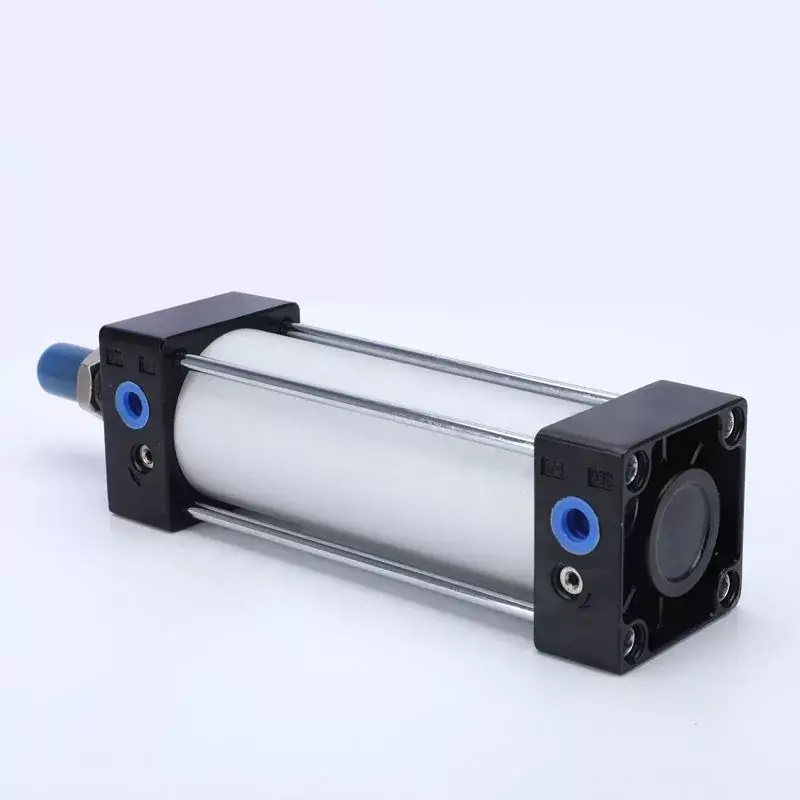

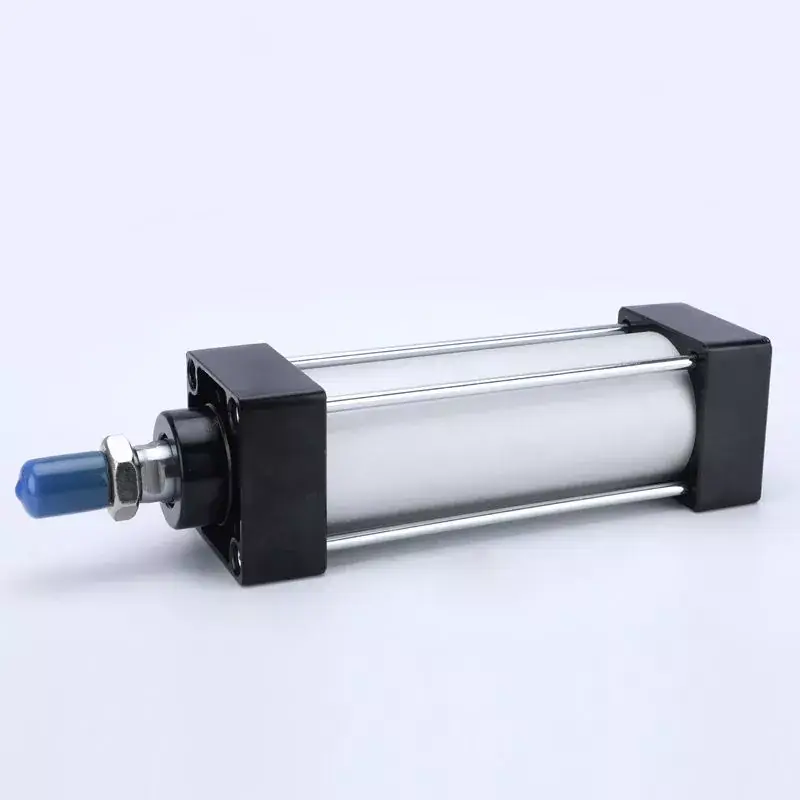

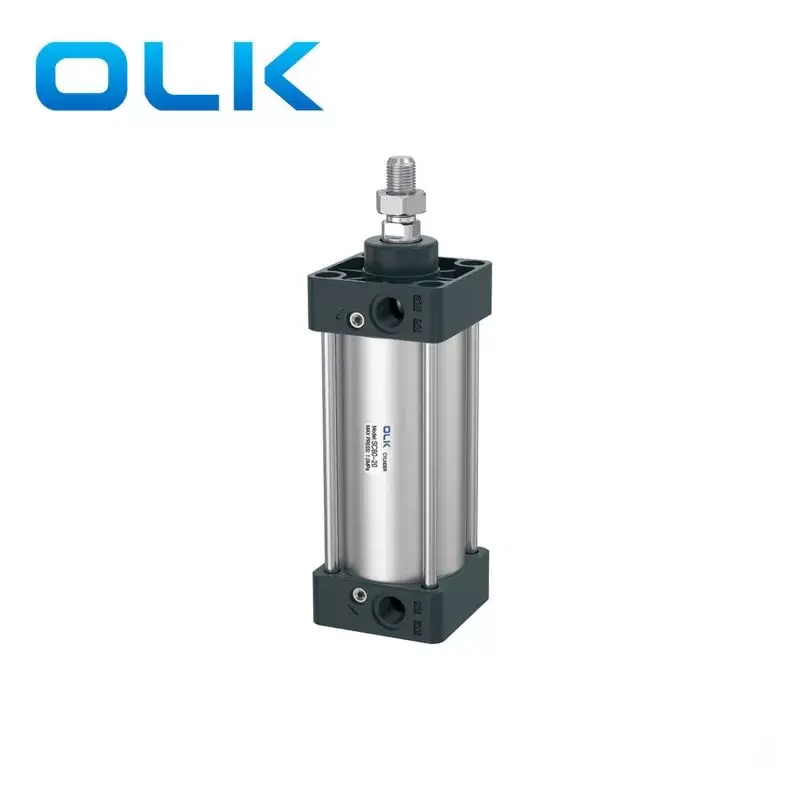

Cylinder standardowy serii SC

Model:SC 80X80

Witamy w hurtowni standardowych cylindrów serii SC od nas, na każde żądanie klientów odpowiadamy w ciągu 24 godzin. Ouleikai (OLK) jest profesjonalnym producentem, chcielibyśmy zapewnić Państwu cylindry serii SC, a my zaoferujemy najlepszą obsługę posprzedażną i terminową dostawę.

Brand:
OLK
Bore size:
32, 40, 50, 63, 80, 100, 125, 160, 200, 250 mm
Stroke:
25mm - 1000mm
Action:
Double Acting
Cushion:
Adjustable Air Cushion
Working Pressure:
0.1-1.0Mpa(14-145 Psi)

Wyślij zapytanie

Opis produktu

OLK jest chińskim producentem i dostawcą, który produkuje głównie cylindry standardowe serii SC z wieloletnim doświadczeniem. Mam nadzieję zbudować z Tobą relacje biznesowe. Standardowe cylindry pneumatyczne serii SC są produkowane przy użyciu lekkich materiałów, takich jak stop aluminium, co skutkuje zmniejszoną wagą, co pomaga poprawić wydajność operacyjną sprzętu. Charakteryzują się zwartą konstrukcją i niewielkimi rozmiarami, co pozwala na instalację w ograniczonych przestrzeniach, odpowiednich dla scenariuszy z ograniczeniami przestrzennymi. W porównaniu do standardowych cylindrów ISO 15552, cylindry serii SC o tej samej średnicy mają mniejszą długość. Ich regulacja poduszki jest płynniejsza.

OLK, jako producent pneumatyki w Chinach, może zaprojektować i wyprodukować cylindry o różnych średnicach i skokach zgodnie ze szczegółowymi wymaganiami klienta i rzeczywistymi potrzebami. Dodatkowo można je wyposażyć w elementy siłownika, takie jak CA, CB, kołnierze i złączki. Standardowy cylinder pneumatyczny serii SC oferuje konkurencyjne ceny, zapewniając klientom wyższą efektywność kosztową.

Standardowy cylinder serii OULEIKAI SC wykonany ze stopu aluminium. Charakterystyka produktu

Cechy standardowych cylindrów serii SC:

1. Standardowy cylinder pneumatyczny naszej firmy.

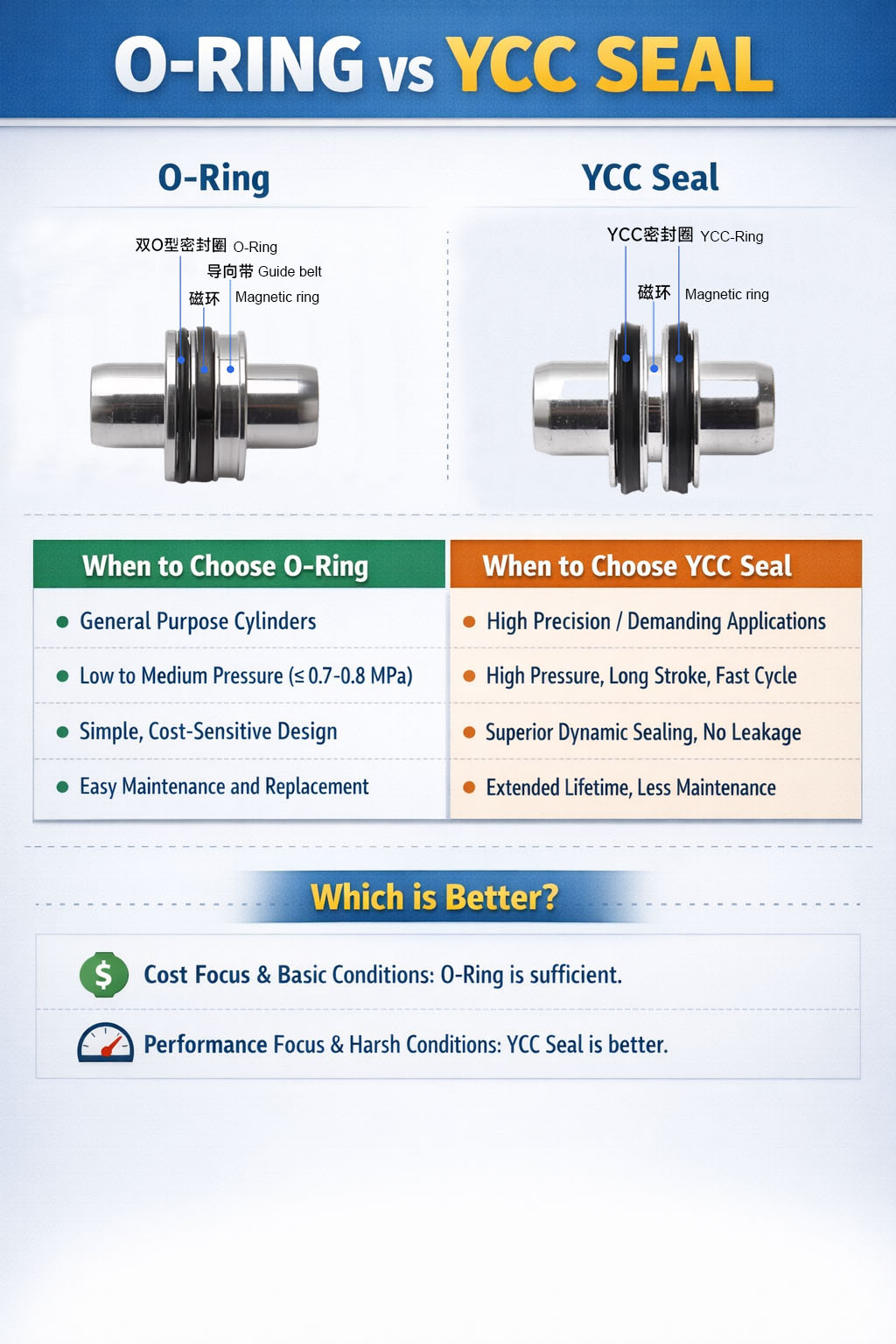

2. Uszczelnienie tłoka przyjmuje specjalną dwustronną konstrukcję uszczelniającą, o niewielkich rozmiarach, z funkcją przechowywania oleju.

3. Jest to cylinder typu prętowego, którego przednia i tylna pokrywa są połączone z korpusem cylindra z rur aluminiowych za pomocą słupków, co zapewnia dobrą niezawodność.

4. W porównaniu ze standardowymi cylindrami IS015552, cylindry serii SC mają mniejszą długość przy tej samej średnicy cylindra.

5. Płynna regulacja amortyzacji cylindra.

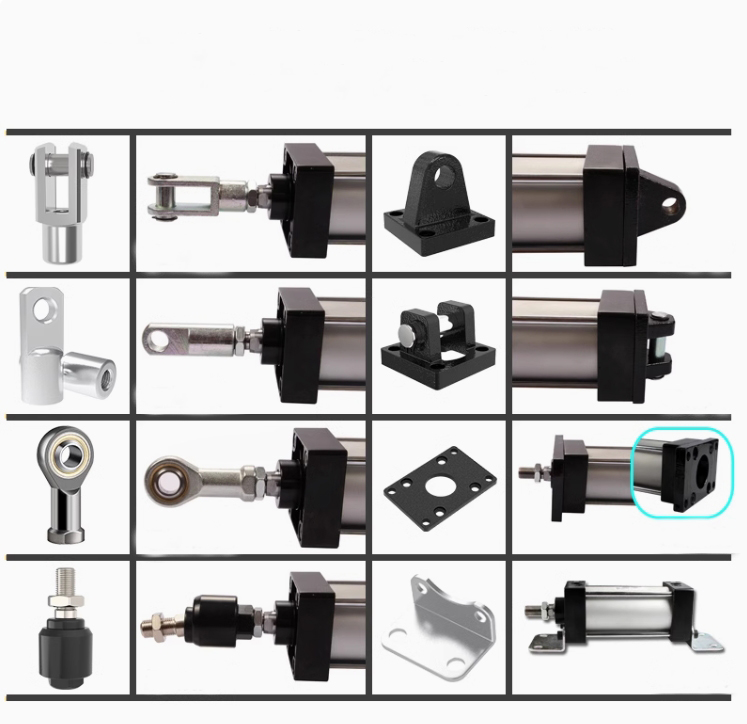

6. Do wyboru klienta dostępne są różne specyfikacje cylindrów i akcesoriów do montażu cylindrów.

7. Wybrano materiały uszczelniające odporne na wysokie temperatury, aby zapewnić normalne działanie butli w warunkach do 150°C.

Standardowe parametry specyfikacji

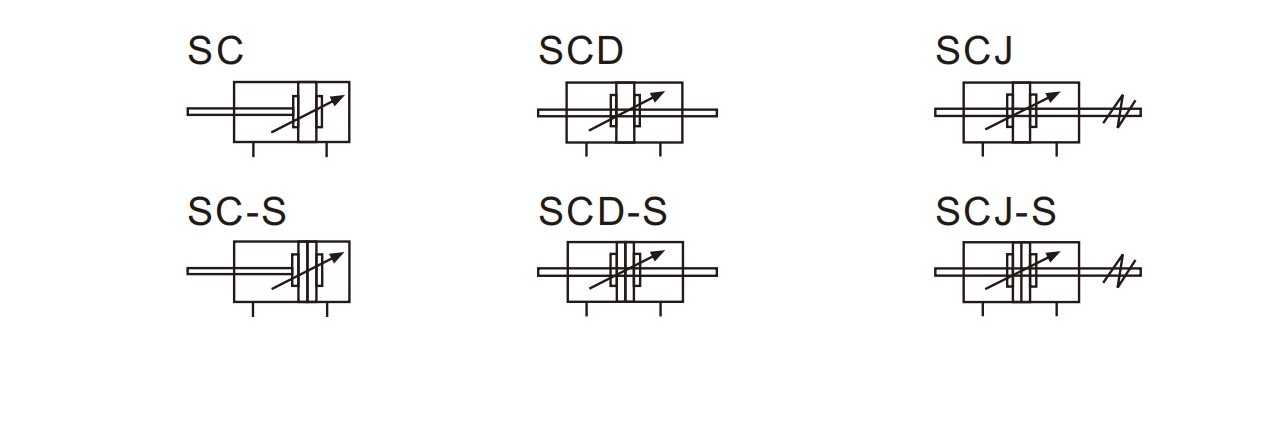

kod zamówienia
SC	50	-	50	-	20	-	S
Model	NUDZIARZ		UDAR		Regulowany skok		Magenta	-
SC:Standardowy cylinder dwustronnego działania					10:10mm		PUSTE:bez magnesu		Kod pieczęci	MONTOWANIE	TYP GWINTU
SCD: Cylinder dwustronnego działania z podwójnym prętem					20:20mm		S: z magnesem		puste:TPU	LB	PUSTE:PT
SCJ: Cylinder dwustronnego działania z regulowanym skokiem					30:30 mm				N: NBR	FA	T: NPT
					40:40 mm				H:FKM/VITOM	pełne wyżywienie	G:G
					50:50 mm					Kalifornia
					75:75 mm					CB
					100:10mm					współwłaściciel

Cylinder standardowy serii SCStandardowe parametry specyfikacji：

Rozmiar otworu (mm)	32	40	50	63	80	100
Tryb aktorski	Podwójne działanie
Środek roboczy	Oczyszczone Powietrze
Ciśnienie robocze	0,1–1,0 MPa (14–145 psi)
Dowód ciśnienia	1,5 MPa (215 psi)
Zakres temperatury roboczej	„-20-80 ℃
	30-800
Tryb buforowania	Nastawny
Odległość buforowania (mm)	21				28	29
Rozmiar portu	PT1/8	PT1/4		PT3/8		PT1/2

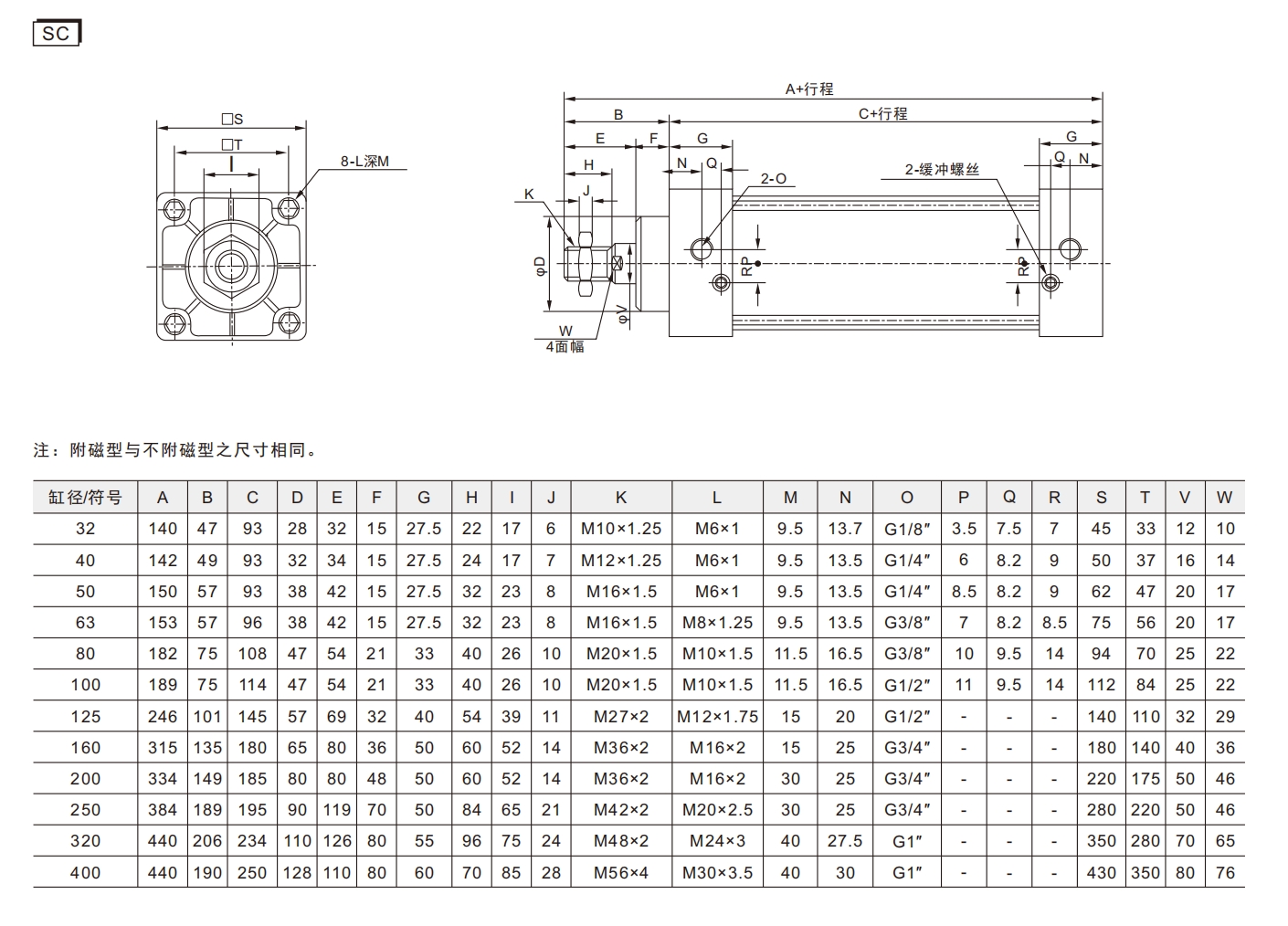

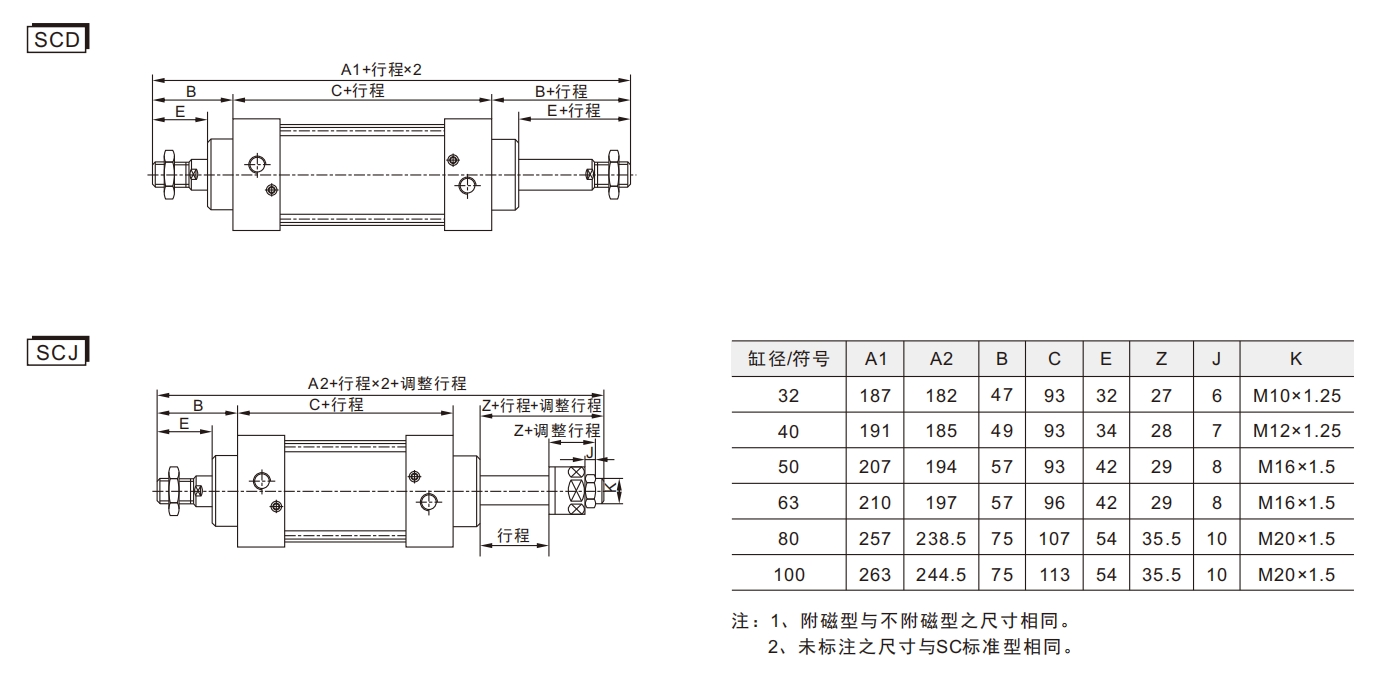

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10X1,25	M6X1	9.5	13.7	G1/8''	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12X1,25	M6X1	9.5	13.5	G1/4”	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16X1,5	M6X1	9.5	13.5	G1/4”	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16X1,5	M8X1,25	9.5	13.5	G3/8”	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20X1,5	M10X1,5	11.5	16.5	G3/8”	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20X1,5	M10X1,5	11.5	16.5	G1/2”	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27X2	M12X1,75	15	20	G1/2”	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36X2	M16X2	15	25	G3/4''	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36X2	M16X2	30	25	G3/4''	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	M42X2	M20X2,5	30	25	G3/4''	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M48X2	M24X3	40	27.5	G1”	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56X4	M30X3,5	40	30	G1”	-	-	-	430	350	80	76

Często zadawane pytania:

P: Jaka jest różnica między zakresem ciśnienia roboczego stosowanym w cylindrze pneumatycznym serii SC a ciśnieniem próbnym?

Odp.: Zakres ciśnienia roboczego: w tym zakresie cylinder może normalnie uruchomić się, pracować i utrzymywać swoją wydajność. Zakres ciśnienia roboczego cylindra pneumatycznego SC: 0,1 MPa -1,0 MPa (14-145 psi); Przekroczenie tego zakresu może spowodować opóźnienie ruchu, awarię uszczelnienia lub uszkodzenie.

Ciśnienie próbne: odnosi się do maksymalnego limitu ciśnienia ustalonego przez producenta podczas testów fabrycznych, wskazującego najwyższe ciśnienie powietrza, jakie konstrukcja produktu może wytrzymać w krótkim czasie bez pęknięcia, odkształcenia lub trwałego uszkodzenia. Nie jest to normalne ciśnienie robocze, służy tylko do sprawdzenia wytrzymałości;

Ogólnie rzecz biorąc, jest to około 1,5-krotność górnej granicy ciśnienia roboczego;

Ciśnienie próbne cylindra pneumatycznego SC: 1,5 MPa (215 psi)

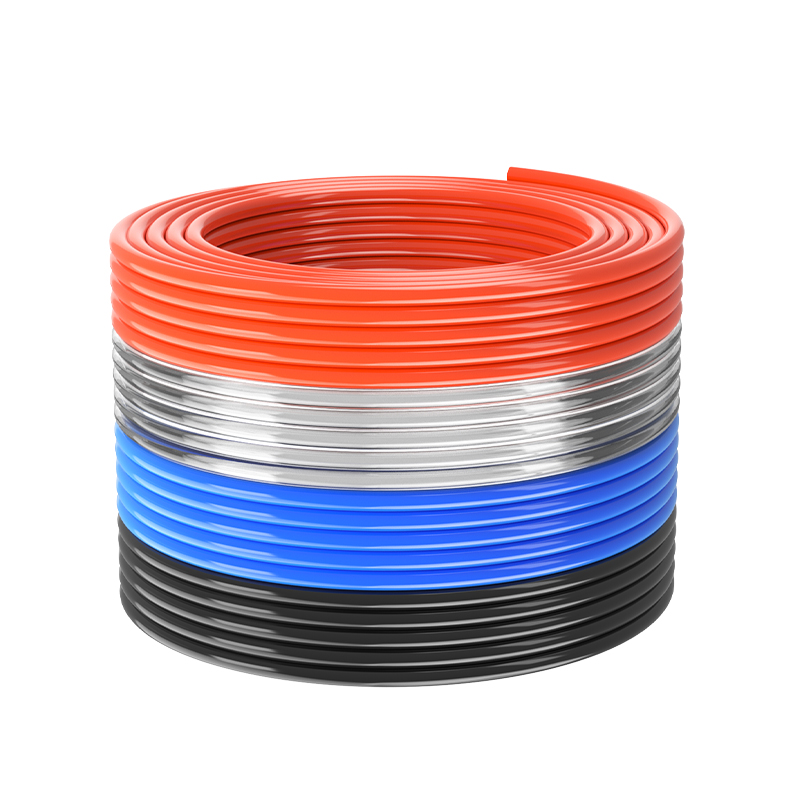

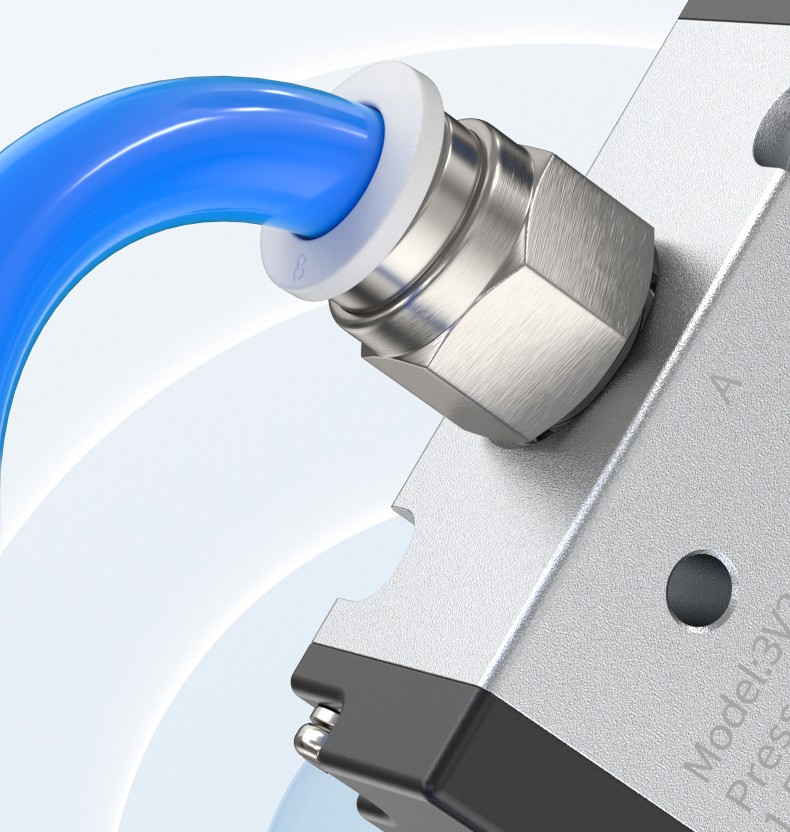

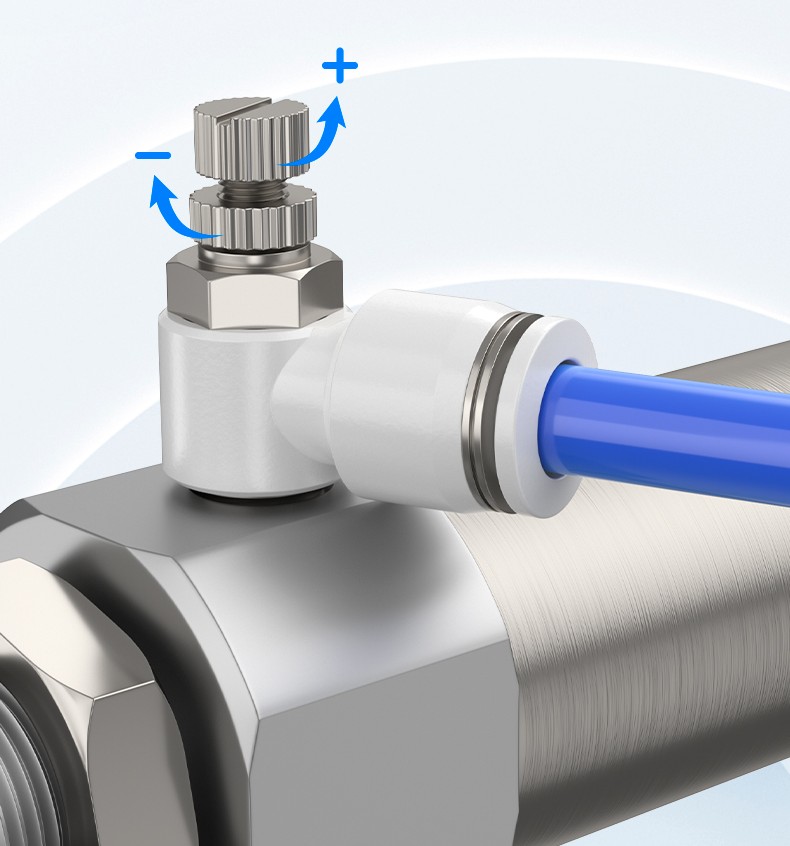

Cylinder SC – zalecane złączki i przewody (zastosowania)
