OULEIKAI (OLK) Seria Micro Push zawór przyciskowy to kompaktowy 3/2 pneumatyczny zawór mechaniczny zaprojektowany do precyzji i wydajności. Często jest używany do wykrywania, czy coś się porusza, jak otwarcie i zamykanie okienne, lub do wyczuwania części poruszających się do maszyny. Wersje NO lub NC dostępne są zawory 3-drogowe i 2-drożne. Serie M104 Z zaworem z różnym przełącznikiem przycisków można wybrać. Besidy można wybrać trzy pozycje w przełącznikach o długim ramieniu, przełącznikach krótkich ramiennych i przełącznikach kluczy. W tym dwupozycyjna, trzypozycyjna, utrzymana i trzypozycyjna.
Jego lekki aluminium aluminium zapewnia trwałość przy jednoczesnym zachowaniu eleganckiego, nowoczesnego designu.

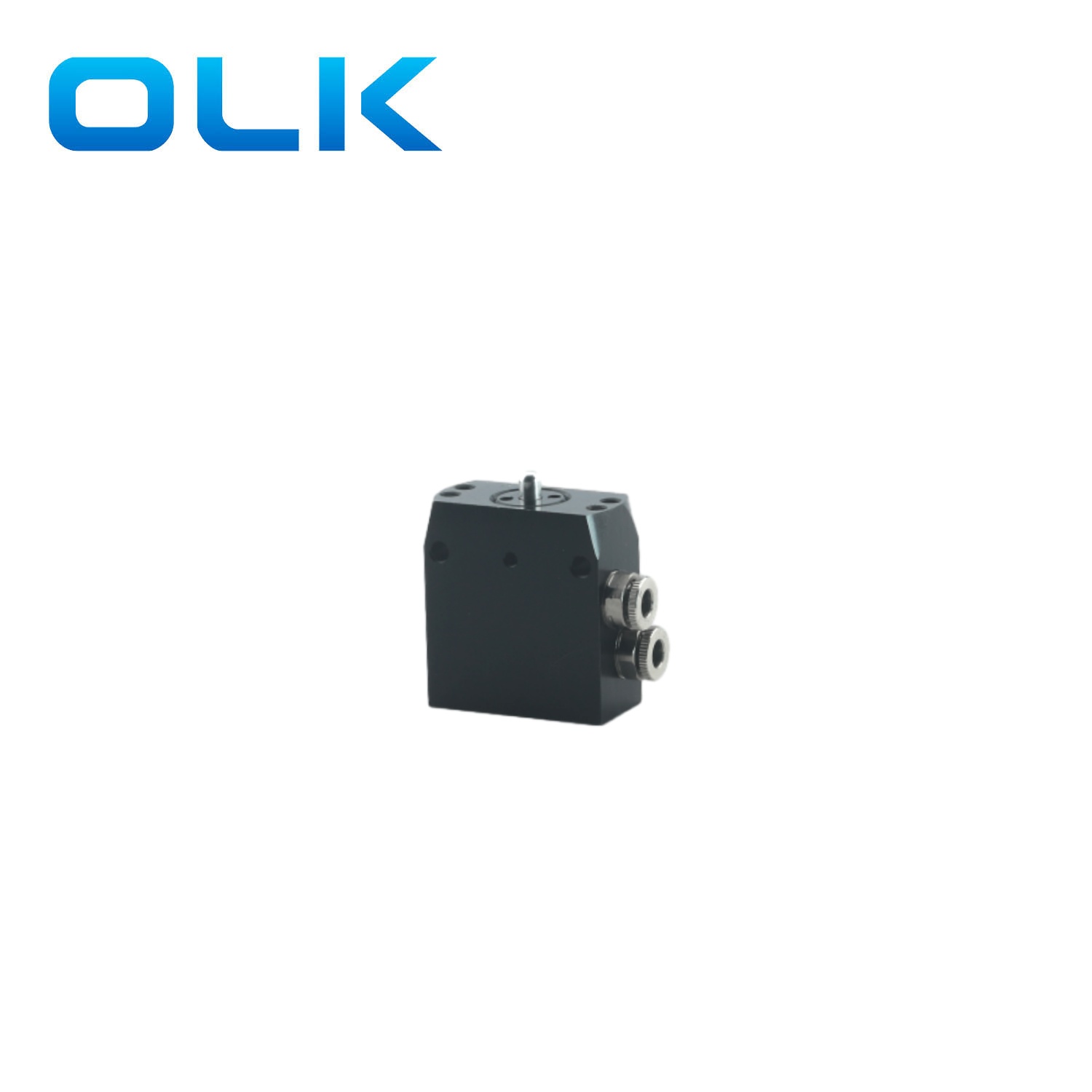

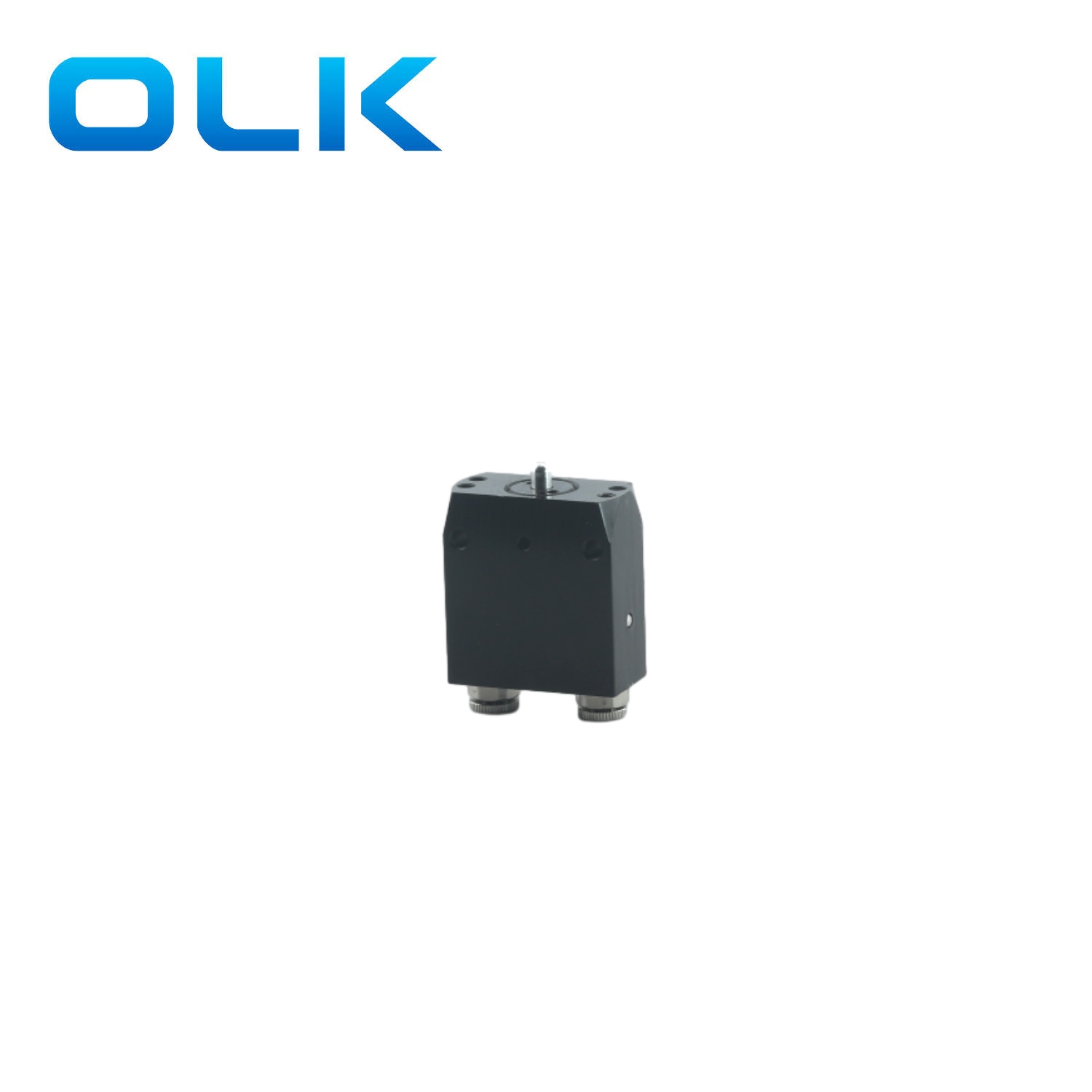

3 -Way 104 Seria Micro Push zawór przycisku jest dostępny w dwóch konfiguracjach: port boczny i dolny port, oferując elastyczne opcje instalacji w celu dostosowania do różnych aplikacji.
Dla dodatkowej wygody wbudowane złączki nacisku na połączenia pozwalają na szybkie i bezproblemowe połączenia rurowe, eliminując potrzebę dodatkowych adapterów lub złączek. Doświadcz bezproblemowego i wydajnego roztworu pneumatycznego z zaworem mechanicznym serii 104!

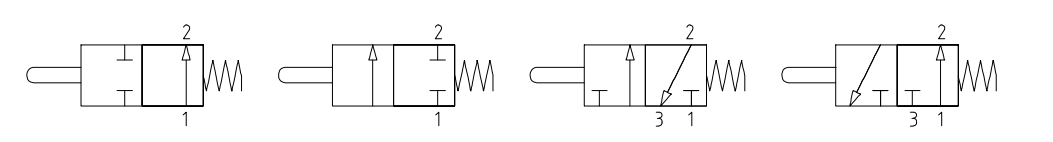

Symbol serii M104:
|
Kod zamawiania |
||||||||||
|
M104 |
_ |
22 |
_ |
622 |
_ |
1 |
_ |
P |
_ |
F |
|
MODEL: |
Liczba portów |
Typ siłownika |
Kolor przycisku |
Typ portu |
Funkcjonować |
|||||
|
Mikro zawór serii 104 |
22: 2 pozycja 2 Way |
Blank: Typ podstawowy |
1: czerwony |
L: Port boczny |
ROK |
|||||
|
32: 2 pozycja 3 Way |
623: typ przycisku płaskiego |
2: Czarny |
P: Port dolny |
C: NC |
||||||
|
623: Typ przycisku wypukłego |
3: Zielony |
|||||||||
|
625: Typ grzybów |
4: Żółty |
|||||||||
|
627: Przełączniki długich ramion |
||||||||||
|
628: Typ przełączników kluczy |
||||||||||
|
630: Przełączniki krótkiego ramienia |
||||||||||
| Kod zamawiania | ||||||||
| M104 | _ | 52 | _ | 622 | _ | 1 | _ | P |
| MODEL: | Liczba portów | Typ siłownika | Kolor przycisku | Typ portu | ||||
| Mikro zawór serii 104 | 52: 2 Pozycja 5way | Blank: Typ podstawowy | 1: czerwony | L: Port boczny | ||||
| 622: typ przycisku płaskiego | 2: Czarny | P: Port dolny | ||||||
| 623: Typ przycisku wypukłego | 3: Zielony | |||||||
| 625: Typ grzybów | 4: Żółty | |||||||
| 627: Przełączniki długich ramion | ||||||||
| 628: Typ przełączników kluczy | ||||||||
| 630: Przełączniki krótkiego ramienia | ||||||||
| Kod zamawiania | ||||||||||
| M104 | _ | 53 | _ | 33 | _ | 630 | _ | 0 | P | |
| MODEL: | Liczba portów | Typ | Typ siłownika | Typ portu | ||||||
| Mikro zawór serii 104 | 53: 3 pozycja 5 Way | 32: Środek wydechowy | 627: Przełączniki długich ramion | 0: Trzy-pozytywne chwile | L: Port boczny | |||||
| 33: Centrum ciśnieniowe | 628: Typ przełączników kluczy | 1: Trzy-pozytywne przełącznik | P: Port dolny | |||||||
| 630: Przełączniki krótkiego ramienia | ||||||||||
Seria 104 Micro przyciska Parametry ogólne
|
Medium robocze |
Powietrze (przefiltrowane przez filtr powyżej 40 μm) |
|
Funkcjonować |
Nie, NC |
|
Skuteczny otwór |
Φ2.5 |
|
złącze |
4 mm wepchnięcie się w złączu |
|
Średnica portu |
G1/8 |
|
Liczba pozycji |
2/2 sposobu lub 3/2 drogi |
|
Standardowe natężenie przepływu NL/min |
90nl/min |
|
Maksymalna presja robocza |
10 barów |
|
Temperatura robocza ° C. |
„-5l70 ℃ |
|
Materiał ciała |
stop aluminium |
|
Zawór M104 - Podsumowanie zamówienia dla typów przycisków |
||
|

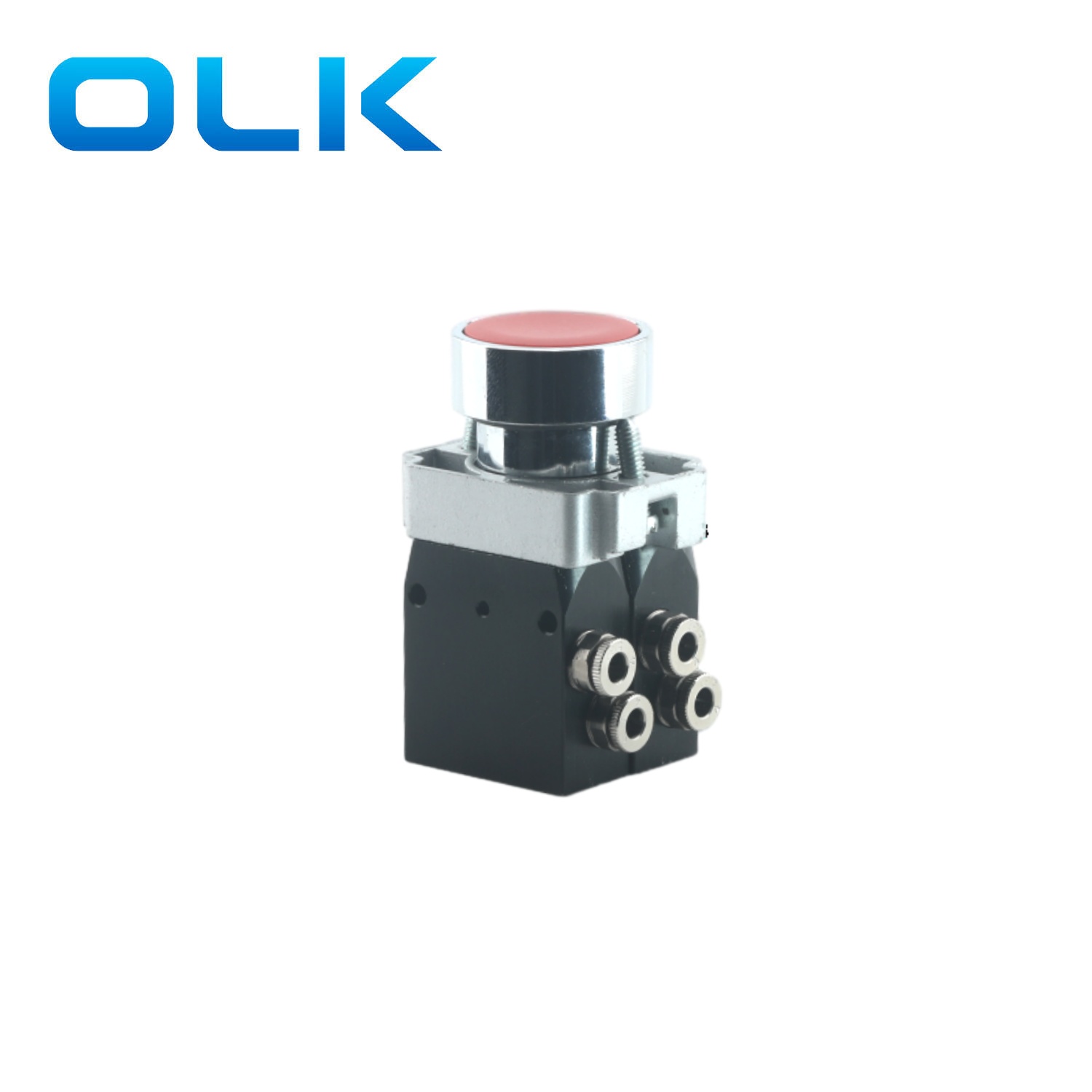

622: typ przycisku płaskiego |
M104. 622. 1 |
1: czerwony |
|
M104. 622. 2 |
2: Czarny |
|
|
M104. 622. 3 |
3: Zielony |
|
|
M104. 622. 4 |
4. Yellow |
|
|

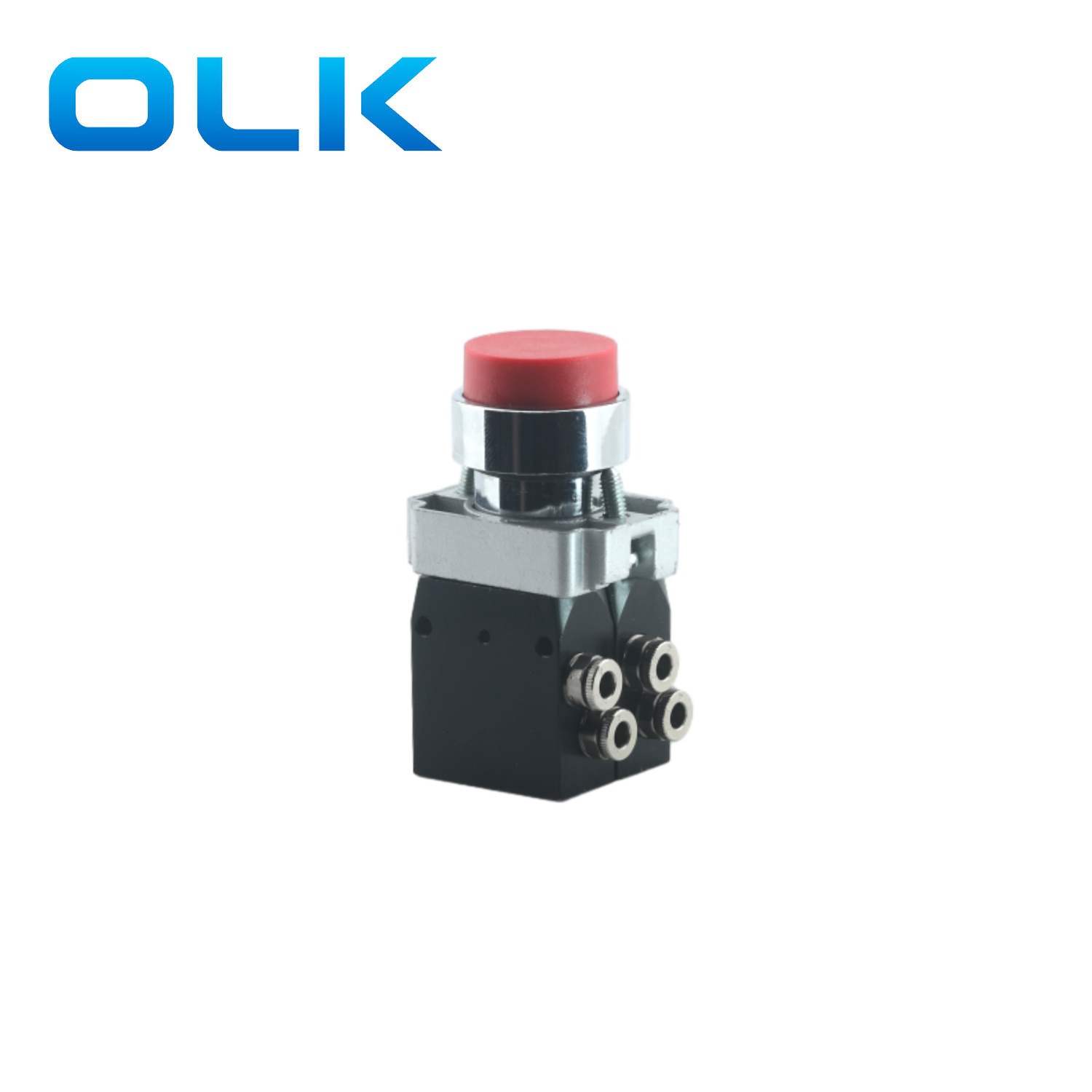

623: Typ przycisku wypukłego |
M104. 623. 1 |
1: czerwony |
|
M104. 623. 2 |
2: Czarny |
|
|
M104. 623. 3 |
3: Zielony |
|
|
M104. 623. 4 |
4. Yellow |
|
|

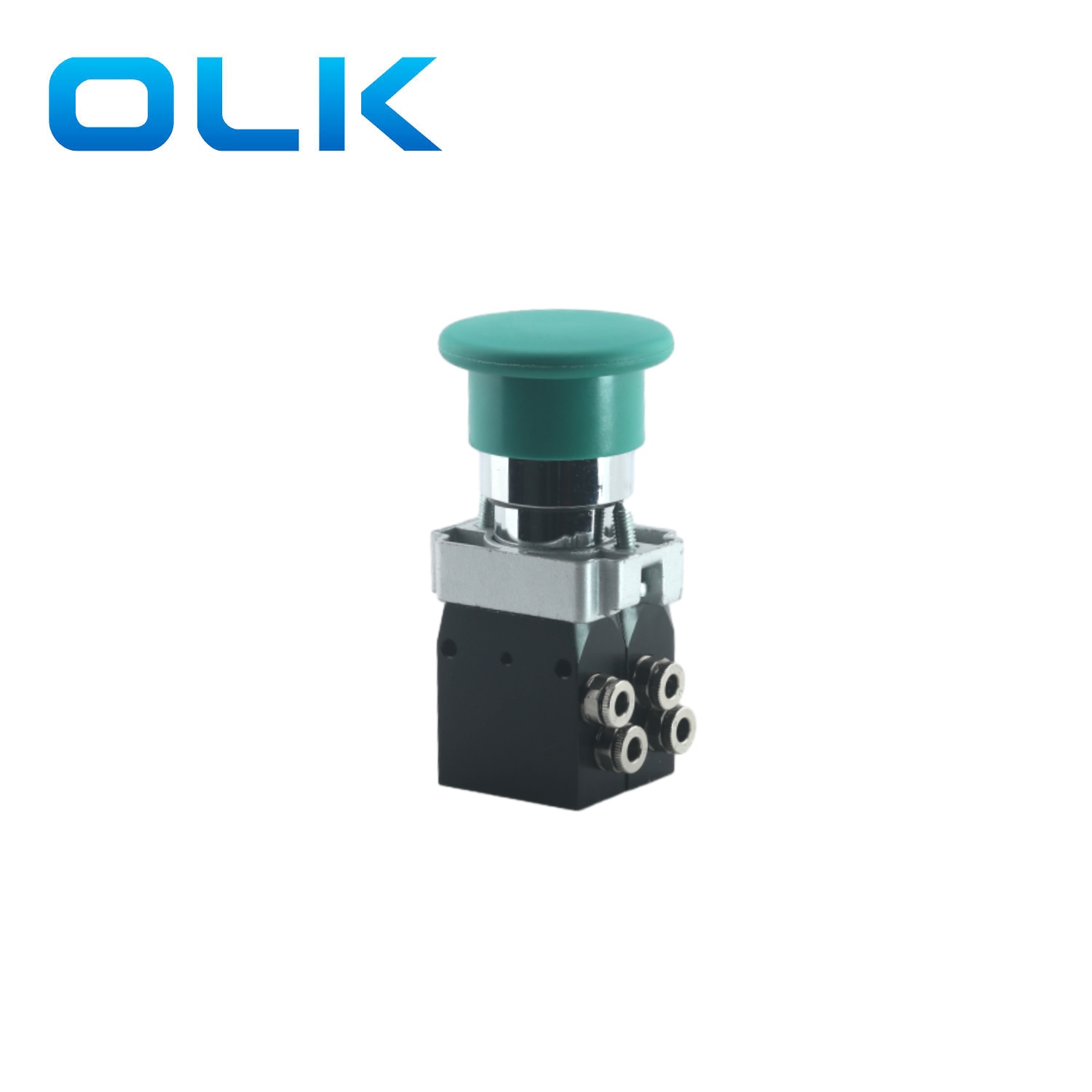

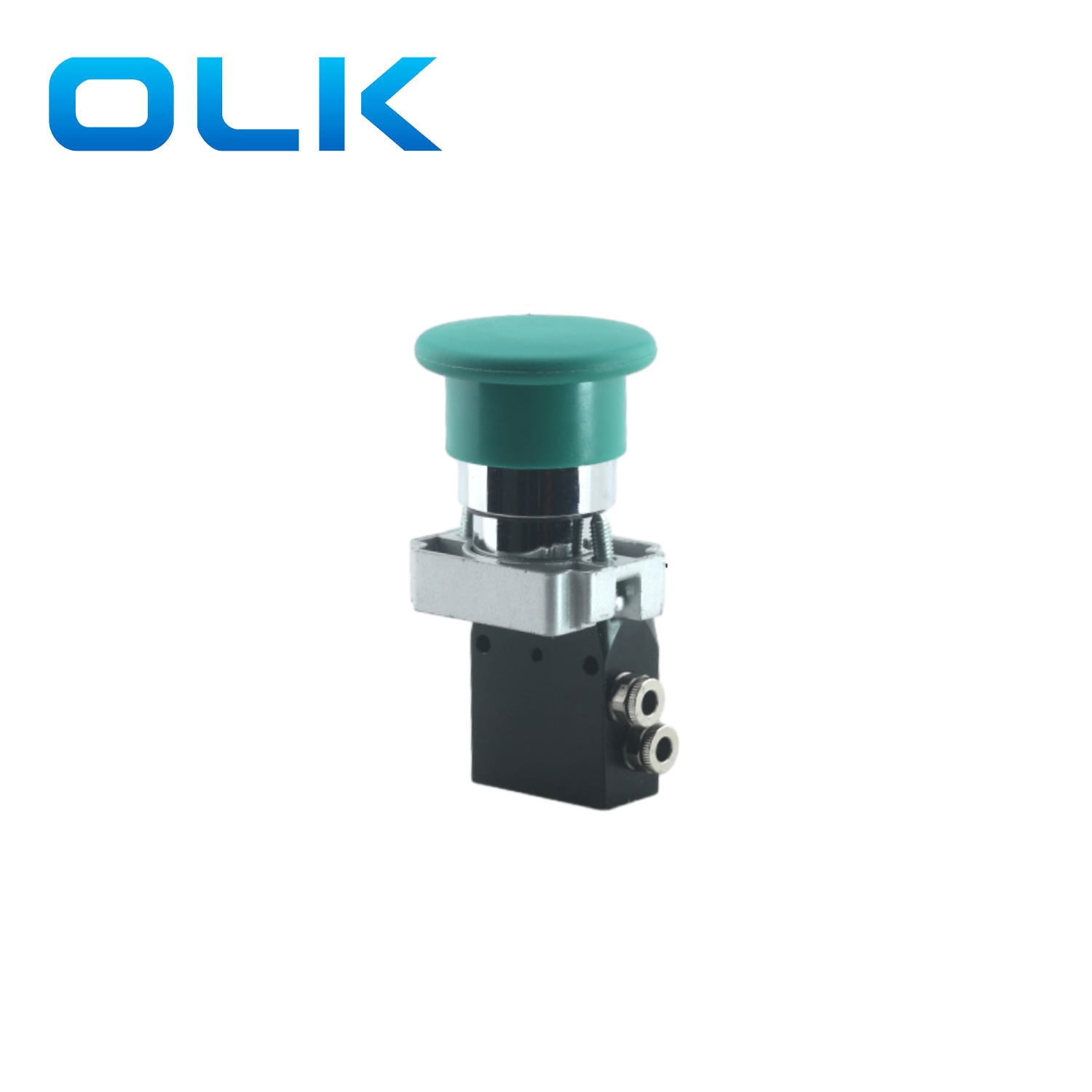

625: Typ grzybów |
M104. 625 |
|
|
627: Przełączniki długich ramion |
M104. 627 |
Dwupozycyjny przełącznik utrzymany |
|
M104. 627.0 |
0: Trzy-pozytywne chwile |
|
|
M104. 627.1 |
1: Trzy-pozytywne przełącznik |
|
|

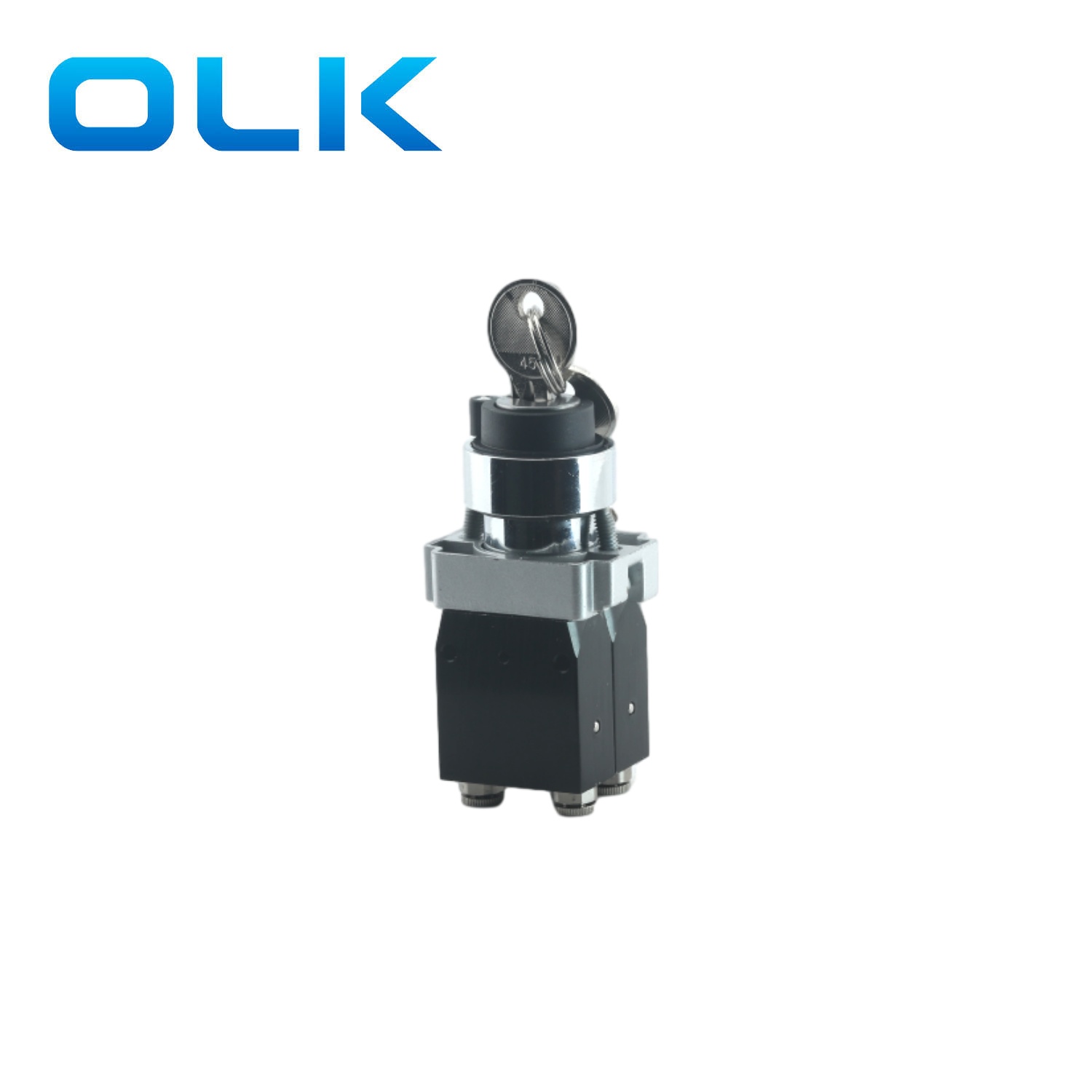

628: Typ przełączników kluczy |
M104.628 |
Dwupozycyjny przełącznik utrzymany |
|
M104.628.0 |
0: Trzy-pozytywne chwile |
|
|
M104.628.1 |
1: Trzy-pozytywne przełącznik |
|
|

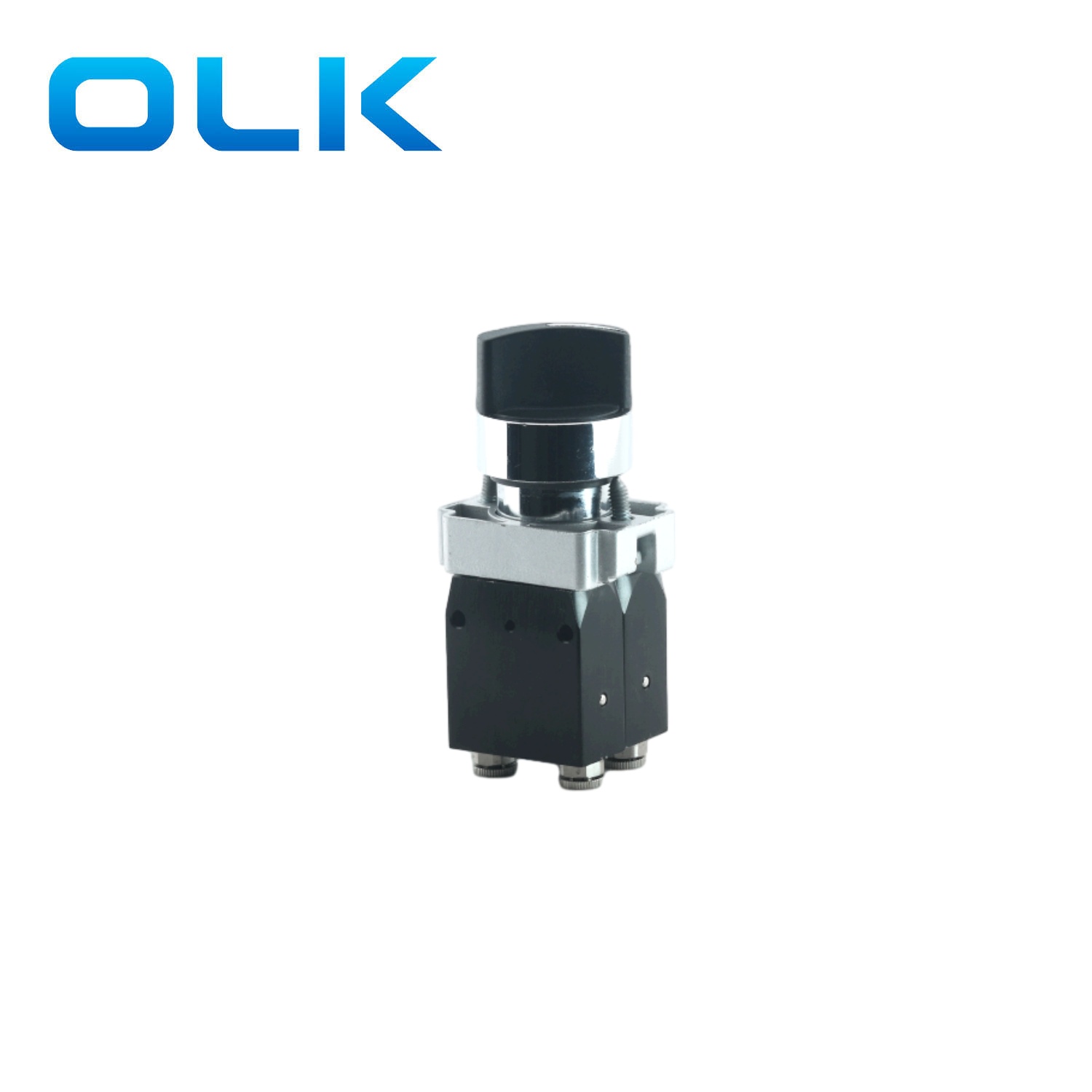

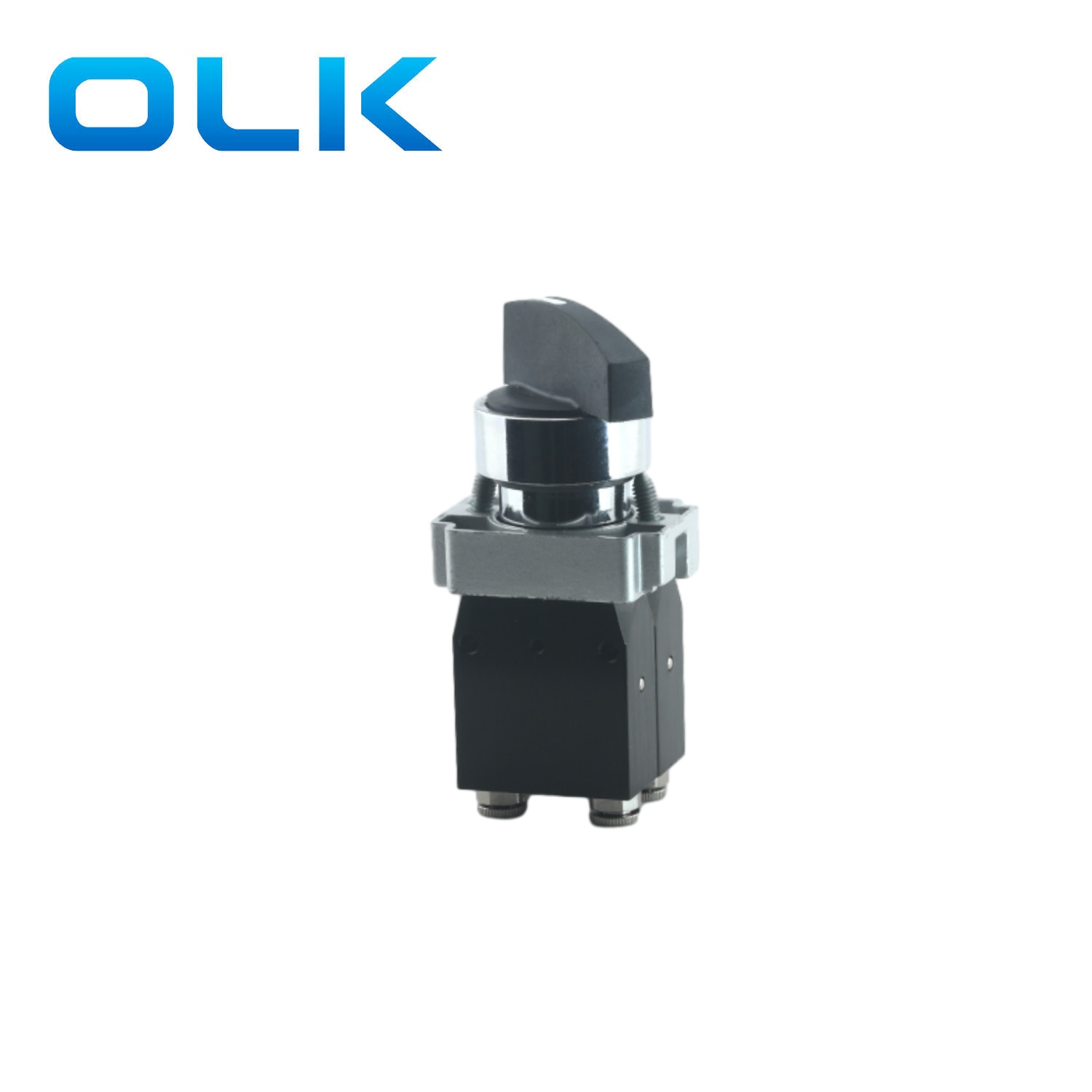

630: Przełączniki krótkiego ramienia |
M104.630 |
Dwupozycyjny przełącznik utrzymany |
|
M104.630.0 |
0: Trzy-pozytywne chwile |
|
|
M104.630.1 |
1: Trzy-pozytywne przełącznik |
|
|
Panel montażowy |
M104,00 |
|
