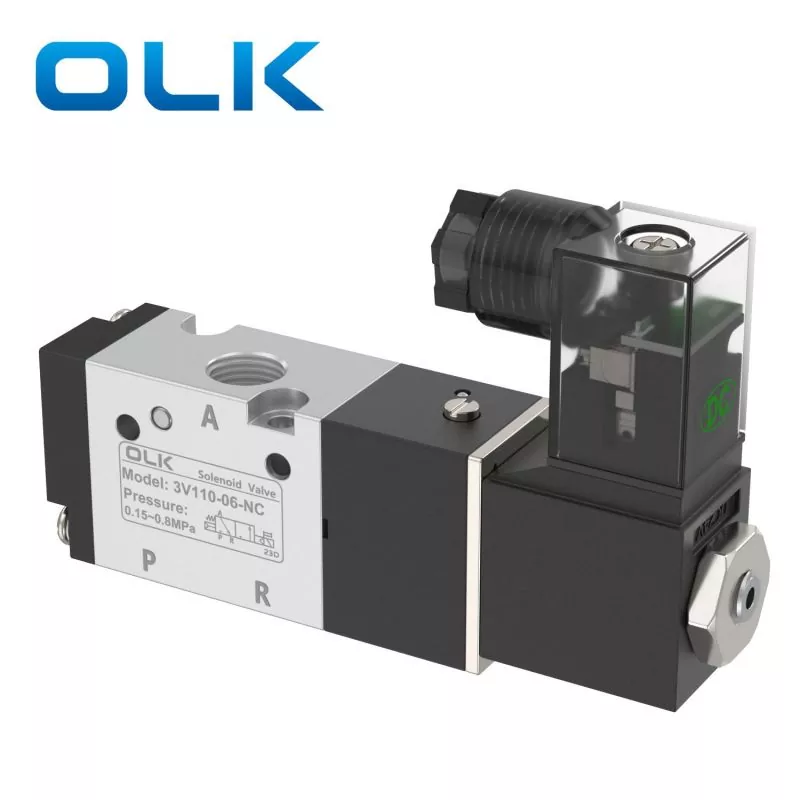

Zawór elektromagnetyczny 3-drogowy serii OLK 3V100, jest typu sterowanego pilotem. Szybkość reakcji jest szybsza, a działanie bardziej niezawodne. Nadaje się do sterowania siłownikami pneumatycznymi jednostronnego działania. Korpus zaworu wykonany jest z wysokiej jakości stopu aluminium i jest wytrzymały, dzięki czemu nadaje się do stosowania w różnych trudnych warunkach.
Można go dopasować do scenariuszy automatyki przemysłowej, takich jak kontrola i konwersja płynów na różnych zautomatyzowanych liniach produkcyjnych, sprzęcie pneumatycznym, urządzeniach medycznych itp.
|
3 V |
1 |
10 |
6 |
NIE |
|
Model |
Kod |
typ zaworu |
rozmiar portu |
Typ akcji |
|
3V: 3/2-drogowy zawór elektromagnetyczny |
Seria 1:100 |
10: pojedynczy elektromagnes 5/2-drogowy |
M5:M5 |
NC:Normalnie zamknięty |
|
20:podwójny zawór elektromagnetyczny 5/2-drogowy |
06:G1/8 |
NIE: Normalnie otwarty |
|
Model |
3V110-M5 |
3V120-M5 |
3V110-06 |
3V120-06 |
|
Środek roboczy |
Powietrze (Przefiltruj przez filtr siatkowy o średnicy ponad 40 μm) |
|||
|
Tryb akcji |
Typ pilota wewnętrznego |
|||
|
rozmiar portu |
M5 |
G1/8 |
||
|
Efektywna powierzchnia przekroju |
5,5 mm² (Cv = 0,31) |
12,0 mm² (Cv = 0,67) |
||
|
Pozycje |
3/2 portu |
|||
|
Zakres ciśnienia |
0,15–0,8 MPa (21–114 psi) |
|||
|
Dowód ciśnienia |
1,5 MPa (215 psi) |
|||
|
Ciśnienie budzika |
„-20-70 ℃ |
|||
|
Materiał korpusu |
Stop aluminium |
|||
|
3V110-06 AC24V |

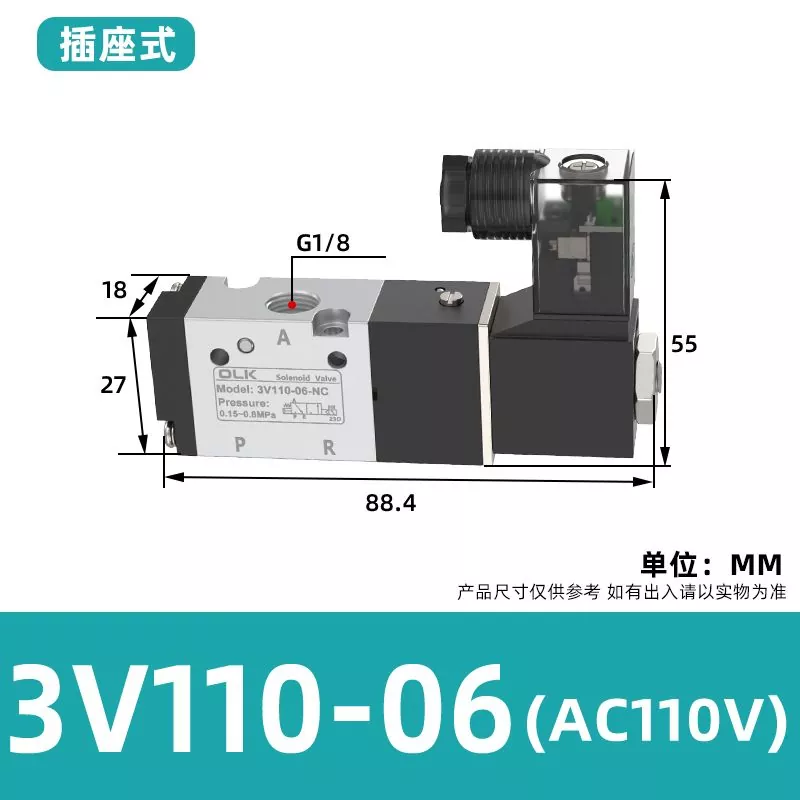

3V110-06 AC110V |

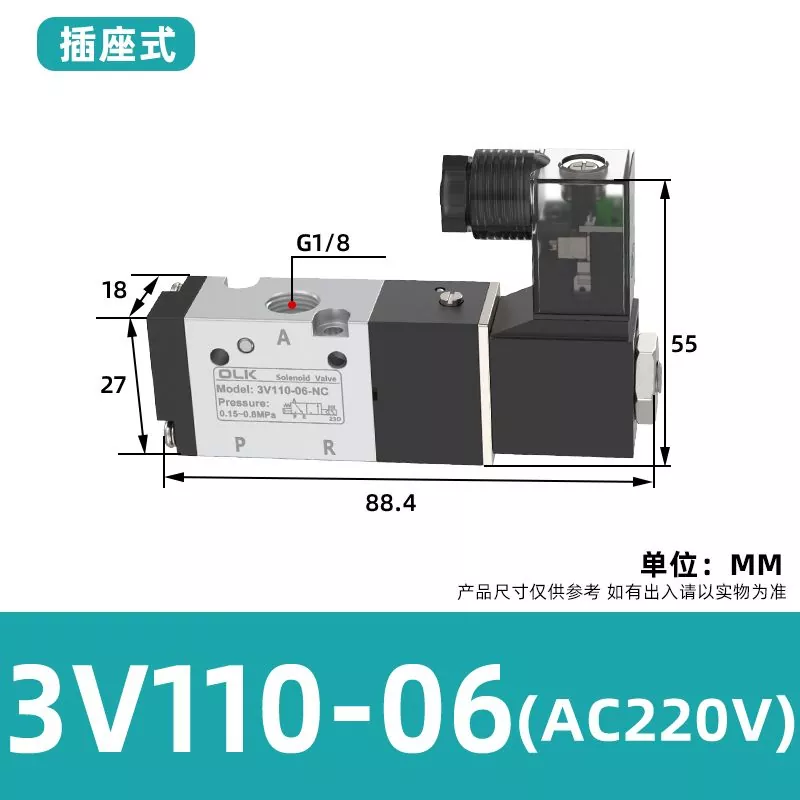

3V110-06 AC220V |
3V110-06 DC220V |
3V110-06 DC24V |
|
3V110-M5 AC24V |
3V110-M5 AC110 |
3V110-M5 AC220V |
3V110-M5 DC220V |
3V110-M5 DC24V |
|
3V120-06 AC24V |
3V120-06 AC110V |
3V120-06 AC220V |
3V120-06 DC220V |
3V120-06 DC24V |
|
3V120-M5 AC24V |
3V120-M5 AC110V |
3V120-M5 AC220V |
3V120-M5 DC220V |
3V120-M5 DC24V |
