NBR, VITON, EPDM czy PTFE? Jak wybrać odpowiedni materiał uszczelniający do zaworu elektromagnetycznego?

Czy kiedykolwiek spotkałeś się z takimi problemami w swoim układzie pneumatycznym?

Już po kilku tygodniach z zaworu zaczyna wyciekać powietrze.

Gumowa uszczelka pęcznieje i zatyka się.

Zawór ulega natychmiastowej awarii podczas pracy z płynami o wysokiej temperaturze.

W 90% przypadków jakość zaworu jest dobra, ale materiał uszczelniający jest niewłaściwy. Uszczelka jest „sercem” zaworu elektromagnetycznego. Wybór odpowiedniego materiału może wydłużyć żywotność sprzętu o miliony cykli.

W OLK Pneumatic oferujemy pięć głównych rodzajów materiałów uszczelniających dostosowanych do różnych scenariuszy przemysłowych. Oto prosty przewodnik dotyczący wyboru właściwego.

1. NBR (kauczuk nitrylowo-butadienowy) – najlepszy wybór do systemów powietrznych

Najlepsze do: Standardowego sprężonego powietrza, Gazów neutralnych, Olejów mineralnych.

·Temperatura: -20°C do 80°C.

·Ekonomiczne

NBR jest najpopularniejszym materiałem w przemyśle pneumatycznym i automatyce fabryk. Posiada doskonałą odporność na olej i zużycie. Ponieważ większość systemów sprężonego powietrza zawiera niewielką ilość mgły oleju smarowego, NBR jest idealnym rozwiązaniem standardowym.

Zalecenie OLK:

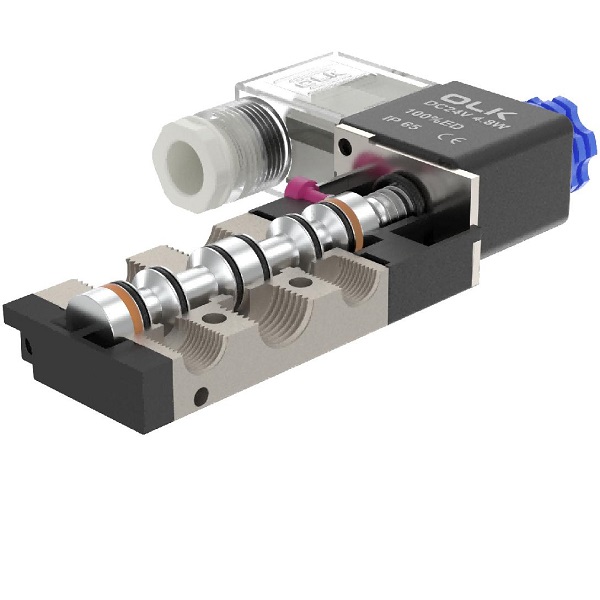

Do ogólnego sprzętu automatyki, nasz standardZawory elektromagnetyczne serii 4V110/4v210 / 4v310IZawory elektromagnetyczne serii 3Vsą wyposażone w wysokiej jakości importowane uszczelki NBR. Oferują stabilną wydajność i długi cykl życia w przystępnej cenie.

2.HNBR  - Do układów o wysokiej temperaturze i bogatych w olej

Najlepsze do: systemów powietrza z mgłą olejową, maszyn przemysłowych o wysokiej częstotliwości

·Temperatura: -20°C do 80°C.

3. FKM / Viton (kauczuk fluorowy) – odporność na wysoką temperaturę i chemikalia

Najlepsze do: wysokich temperatur, chemikaliów, płynów korozyjnych i systemów próżniowych

·Temperatura: -20°C do 180°C.

·Wysokie koszty

Jeśli środowisko pracy jest bardzo gorące (np. w pobliżu wtryskarek lub silników), standardowe uszczelki NBR stwardnieją i pękną. Musisz uaktualnić do FKM. Kosztuje więcej, ale skutecznie wytrzymuje wysokie temperatury i agresywne chemikalia.

Zalecenie OLK:

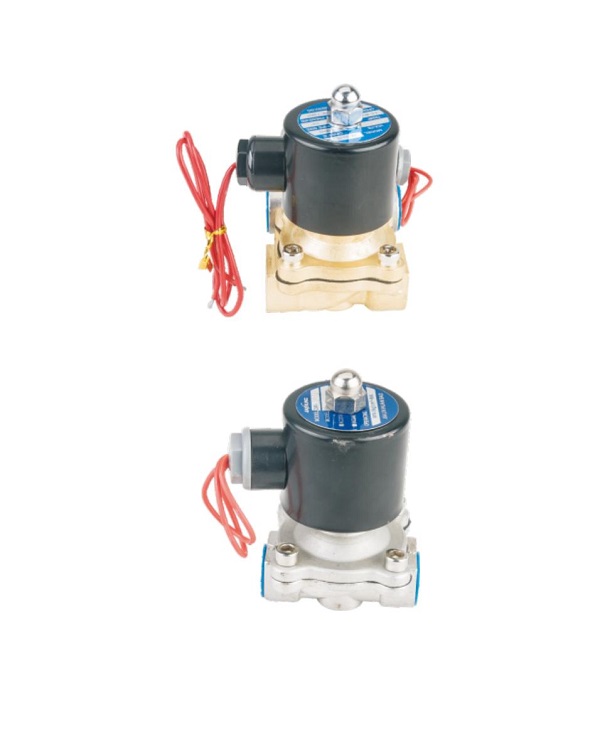

Jeśli potrzebujesz zaworu do zastosowań wysokotemperaturowych, skontaktuj się z naszym zespołem, aby dostosować go do swoich potrzebZawór elektromagnetyczny serii 2Wz uszczelkami FKM.

4. EPDM (etylen-propylen) – ekspert w zakresie gorącej wody i pary

Najlepsze do: gorącej wody, pary niskociśnieniowej, ketonów.

·Temperatura: -40°C do 130°C.

·Nie nadaje się do oleju

·Dobry przeciwko łagodnym kwasom i zasadom

EPDM doskonale nadaje się do systemów wodnych. Ma jednak fatalną słabość: nie jest kompatybilny z olejem. Jeśli sprężarka powietrza przedostanie się oleju do układu, uszczelki EPDM spęcznieją i ulegną uszkodzeniu. Dlatego rzadko używamy EPDM do standardowych cylindrów pneumatycznych, ale świetnie sprawdza się w przypadku rurociągów wodnych.

5. PTFE (teflon) – najlepszy do żrących chemikaliów

Najlepsze do: pary o wysokiej temperaturze, agresywnych chemikaliów.

·Temperatura: -200°C do 260°C.

·Doskonała odporność na korozję

Zalecenie OLK:

Do rurociągów sterujących parą (przemysł tekstylny lub sterylizacyjny) nasze pneumatyczne zawory kątowe iZawór elektromagnetyczny pary serii 2Lstosuj uszczelki PTFE, aby zapewnić niezawodność w ekstremalnych warunkach.

6. Uszczelnienie metalu — w przypadku ekstremalnie wysokich temperatur i wysokiego ciśnienia

Najlepsze do: Powietrza pod wysokim ciśnieniem, maszyn odlewniczych

·Temperatura: do 350°C.

Szybki przewodnik wyboru

Jak wybrać odpowiedni materiał uszczelnienia?--Wybór odpowiedniej uszczelki pozwala zaoszczędzić pieniądze i czas konserwacji.

Potrzebujesz standardowego zaworu do butli pneumatycznych? Trzymaj się NBR.

Postępujesz z gorącymi płynami lub chemikaliami? Przejdź na FKM.

Do żrących chemikaliów? Wybierz PTFE.

Do ekstremalnej pary i wysokiego ciśnienia? Metalowa pieczęć

Nadal nie jesteś pewien, który wybrać?

Skontaktuj się z OLK Pneumatic już dziś. Nasi inżynierowie pomogą Ci wybrać idealny zawór do Twojego projektu.

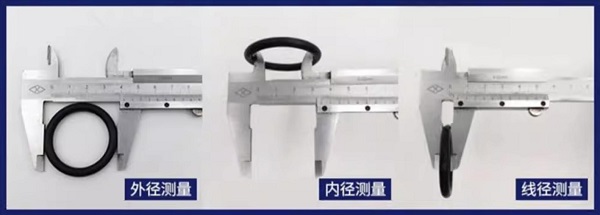

Jak zmierzyć uszczelnienie?

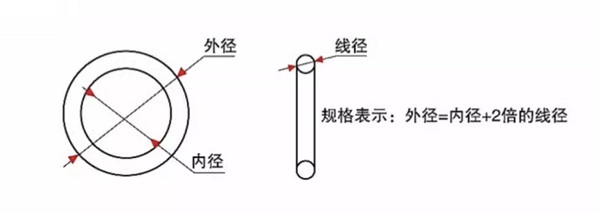

Specyfikacja:Średnica zewnętrzna * Średnica wewnętrzna * Przekrój (jednostka: mm)

Zasada specyfikacji:Średnica zewnętrzna = średnica wewnętrzna + 2 × przekrój (jednostka: mm)

Podstawowa zasada dotycząca O-ringów:Średnica zewnętrzna × przekrój (średnica przekroju)

Do uszczelek:Średnica zewnętrzna × średnica wewnętrzna × grubość (gruba/drobna, jednostka: mm)

Jak sobie poradzić z uszkodzonymi uszczelkami?

Nawet jeśli wybierzemy odpowiedni materiał uszczelniający, uszczelka może ulec uszkodzeniu w trakcie rzeczywistej pracy.

W tradycyjnej medycynie chińskiej lekarze posługują się zasadą „Patrz, słuchaj, pytaj i czuj”, aby znaleźć przyczynę choroby.

Podobnie w układach pneumatycznych możemy również zdiagnozować awarie uszczelek, wykonując trzy kroki:

Obserwuj zjawisko awarii    →   Przeanalizuj pierwotną przyczynę  →    Zastosuj właściwe rozwiązanie

Poniższa tabela wyjaśnia najczęstsze awarie uszczelek w układach pneumatycznych, ich możliwe przyczyny oraz zalecane działania w celu rozwiązania problemu.

Pomaga to użytkownikom szybko zidentyfikować problem i wybrać odpowiednie środki zaradcze, aby zapewnić bezpieczną i wydajną pracę zaworu.
