Podsumowanie artykułu:TheCylinder dwuosiowy serii TNprzezOLKto najnowocześniejsze rozwiązanie dla branż poszukujących precyzyjnych, wydajnych i wszechstronnych elementów automatyki. W tym artykule omówiono jego funkcje, zalety, zastosowania, specyfikacje techniczne oraz przedstawiono często zadawane pytania dla inżynierów i specjalistów ds. automatyzacji.
Spis treści
- Przegląd siłownika dwuosiowego serii TN
- Kluczowe cechy i zalety
- Dane techniczne
- Zastosowania we współczesnym przemyśle
- Wskazówki dotyczące instalacji i konserwacji
- Seria TN kontra konkurenci
- Często zadawane pytania (FAQ)
- Wniosek

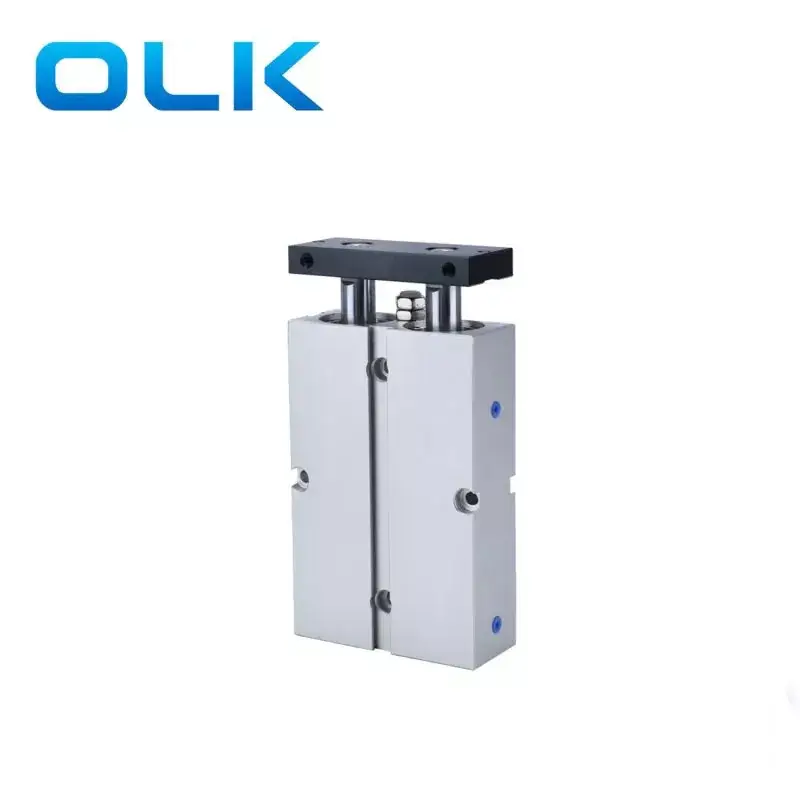

Przegląd siłownika dwuosiowego serii TN
TheCylinder dwuosiowy serii TNfirmy OLK przeznaczony jest do zadań wymagających dużej precyzji automatyki, wymagających jednoczesnego ruchu w dwóch osiach. W przeciwieństwie do konwencjonalnych siłowników jednoosiowych, seria TN oferuje niezrównaną elastyczność i dokładność, redukując potrzebę stosowania wielu siłowników i upraszczając złożone konstrukcje mechaniczne.
Siłowniki dwuosiowe mają kluczowe znaczenie w takich branżach, jak elektronika, produkcja samochodów, transport materiałów i robotyka. Zapewniają zarówno ruchy liniowe, jak i obrotowe, dzięki czemu idealnie nadają się do operacji podnoszenia i umieszczania, zadań montażowych i zastosowań związanych z precyzyjnym wyrównywaniem.
Kluczowe cechy i zalety
Siłownik dwuosiowy serii TN oferuje wiele funkcji, które odróżniają go od tradycyjnych siłowników:
- Ruch dwuosiowy:Zapewnia ruch liniowy i obrotowy w jednym urządzeniu.
- Kompaktowa konstrukcja:Minimalizuje wymagania przestrzenne i upraszcza integrację.
- Wysoka precyzja:Obsługuje pozycjonowanie i powtarzalność na poziomie mikrona.
- Trwała konstrukcja:Wykonane z wysokiej jakości materiałów zapewniających długą żywotność.
- Łatwa konserwacja:Modułowe komponenty redukują przestoje podczas serwisowania.
- Efektywność energetyczna:Zoptymalizowany dla modeli pneumatycznych i elektrycznych w celu oszczędzania energii.
Zalety te pomagają zmniejszyć ogólną złożoność systemu, poprawić produktywność i zwiększyć niezawodność.
Dane techniczne
Poniższa tabela podsumowuje kluczowe parametry techniczne siłownika dwuosiowego serii TN:
| Specyfikacja | Bliższe dane |
|---|---|
| Długość skoku | 10 mm – 200 mm |
| Kąt obrotu | 0° – 180° |
| Maksymalne obciążenie | Do 50kg |
| Ciśnienie robocze | 0,3 – 0,7 MPa (pneumatyczne) |
| Powtarzalność | ±0,05 mm |
| Opcje montażu | Mocowanie na łapach, mocowanie kołnierzowe i mocowanie obrotowe |
| Tworzywo | Korpus ze stopu aluminium, wały ze stali nierdzewnej |
Zastosowania we współczesnym przemyśle
Siłownik dwuosiowy serii TN ma szerokie zastosowanie ze względu na wszechstronny ruch i precyzyjne sterowanie:
1. Robotyka i automatyzacja
- Roboty typu pick-and-place dla linii montażowych
- Precyzyjne ustawienie do spawania i lutowania
- Pozycjonowanie obrotowe małych elementów
2. Produkcja elektroniki
- Automatyzacja linii montażowej PCB
- Testowanie i kontrola komponentów
- Operacje typu pick-and-place w mikroelektronice
3. Przemysł motoryzacyjny
- Precyzyjna kontrola montażu części
- Transport materiałów w ograniczonych przestrzeniach
- Integracja z ramionami robotycznymi do malowania lub spawania
4. Opakowanie i postępowanie z materiałami
- Ruch wieloosiowy do sortowania i układania w stosy
- Większa elastyczność w zakresie orientacji na produkt
- Automatyzacja powtarzalnych zadań pakowania
Wskazówki dotyczące instalacji i konserwacji
Właściwa instalacja i regularna konserwacja zapewniają, że siłownik dwuosiowy serii TN działa z najwyższą wydajnością. Oto niezbędne wskazówki:
- Montowanie:Zabezpiecz cylinder, korzystając z zalecanych opcji montażu, aby uniknąć nieprawidłowego ustawienia.
- Smarowanie:Regularnie smaruj ruchome części zgodnie z instrukcjami producenta.
- Kontrola:Co 6 miesięcy sprawdzaj uszczelki, drążki i przeguby obrotowe pod kątem zużycia.
- Ochrona środowiska:Trzymaj butle z dala od środowisk korozyjnych, aby przedłużyć ich żywotność.
- Kalibrowanie:Upewnij się, że czujniki i elementy sterujące obrotem są skalibrowane do zadań precyzyjnych.
Seria TN kontra konkurenci
W porównaniu do innych siłowników dwuosiowych dostępnych na rynku, seria TN wyróżnia się pod kilkoma względami:
| Funkcja | Seria TN (OLK) | Konkurent A | Konkurent B |
|---|---|---|---|
| Możliwość pracy w dwóch osiach | Tak, zintegrowany liniowy + obrotowy | Wymagane oddzielne jednostki | Ograniczony ruch obrotowy |
| Precyzja | ±0,05 mm | ±0,1 mm | ±0,08 mm |
| Trwałość | Wysoka (aluminium + stal nierdzewna) | Średni | Średni |
| Ścisłość | Tak, konstrukcja oszczędzająca miejsce | Umiarkowany | Duży ślad |
Często zadawane pytania (FAQ)
P1: Jakie branże odnoszą największe korzyści z cylindrów dwuosiowych serii TN?
Odp.: Przemysł elektroniczny, motoryzacyjny, robotyka i opakowania zyskują najwięcej dzięki precyzyjnemu ruchowi w dwóch osiach i kompaktowej konstrukcji.
P2: W jaki sposób seria TN poprawia wydajność automatyzacji?
Odp.: Łącząc ruch liniowy i obrotowy w jednym urządzeniu, zmniejsza się liczbę wymaganych siłowników, oszczędzając miejsce i zmniejszając złożoność mechaniczną.
P3: Jaka konserwacja jest wymagana, aby zapewnić długoterminową niezawodność?
Odp.: Rutynowa kontrola uszczelek i wałów, właściwe smarowanie, kalibracja i ochrona środowiska zapewniają optymalną wydajność.
P4: Czy serię TN można dostosować do konkretnych zastosowań?
Odp.: Tak, OLK oferuje opcje dostosowywania długości skoku, kąta obrotu i konfiguracji montażu, aby dopasować je do unikalnych potrzeb w zakresie automatyzacji.
P5: Jak cylindry serii TN wypadają pod względem kosztów i wydajności?
Odp.: Choć cylindry serii TN są nieco droższe niż niektórzy konkurenci, zapewniają doskonałą precyzję, trwałość i kompaktową integrację, oferując lepszą wartość długoterminową.
Wniosek
Siłownik dwuosiowy serii TN firmy OLK to element rewolucyjny w nowoczesnej automatyce. Połączenie ruchu dwuosiowego, wysokiej precyzji, kompaktowej konstrukcji i trwałości sprawia, że jest to niezbędny wybór dla branż poszukujących wydajności i dokładności. Niezależnie od tego, czy chodzi o robotykę, produkcję elektroniki, czy montaż samochodów, seria TN pomaga usprawnić procesy, zmniejszyć złożoność mechaniczną i poprawić ogólną produktywność.
Aby uzyskać więcej informacji na temat siłownika dwuosiowego serii TN i tego, w jaki sposób może on ulepszyć Twoje projekty automatyzacji, odwiedź stronęskontaktuj się z namiDzisiaj.
