Mechaniczny zawór sterujący przyciskiem

Symbol

Typ zaworu

Metoda działania

Cechy

Aplikacja

Model zaworu mechanicznego OLK

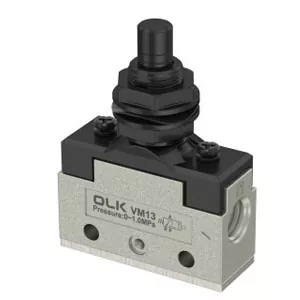

Podstawowy zawór mechaniczny typu

Zresetuj rdzeń zaworu, gdy nie ma siły zewnętrznej; Po naciśnięciu pręta pchania pręta pchnięcia styka się z rdzeniem zaworu i uszczelnia port R, a następnie naciska rdzeń zaworu, aby połączyć P-A

Prosta operacja, naciśnij przełącznik, zwolnij do resetowania

Powszechnie używane do walki sprzętowej, ręcznej kontroli i prostego przełącznika limitu

JMJ -00, JM322, MV522, MV322, MOV321, CM3B, VM131-01-00, VM133-M5-001, VM230-02-00, VM430-01-00, S3B-M5, S3B-06, M3B-08, M3B-1110-06, M3B-210-06, S3B-M5, M3B-210-08, M5B-1110-06, M5B-210-06, M5B-210-08, XQ250610, XQ230610, XQ250410, XQ230410,

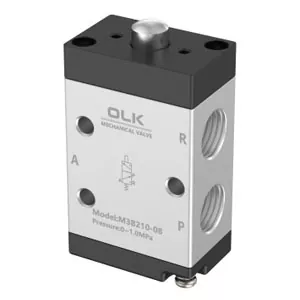

Prosty tłok typem mechaniczny

Bezpośrednia siła na szpule

Nie może wytrzymać siły wysokiej osiowej

· Wywołany, gdy obrabia spada od góry do dołu.

· Pionowy mechanizm podnoszenia wykrywa pozycję końcową.

· Wykrywanie górnego limitu.

VM130-01-05, VM132-M5-05

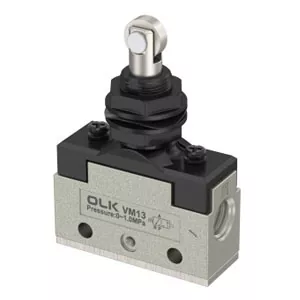

ZAWÓR ROLLERPRUNGERMELECHECHELICAL

Rolka jest dodawana na górze pręta pchnięcia zaworu.  kontakt bloku kolizji stycznie wzdłuż wałka, a następnie wałek przenosi siłę do pręta pchnięcia

Zawór dźwigni wałkowej z regulowanym elastycznym kątem wyzwalania ramię i silną zdolność adaptacyjną. Siła na szpule, rozszerza żywotność zaworu, bardziej niezawodna

Powszechnie używane do przenoszenia linii, automatycznego oprzyrządowania, wykrywania skoku cylindra i kontroli ograniczania.

CM3V-06, VM130-01-06, S3V-M5, S3V-06, S3V-08,

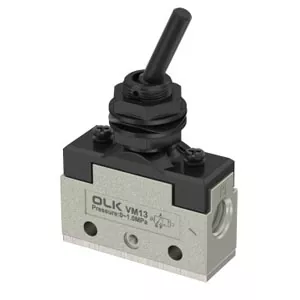

Przełącz zawór typu dźwigni

Pociągnij Tetoggle Leverleft i ręcznie, aby przełączyć rdzeń zaworu między dwiema pozycjami, aby uświadomić sobie włączenie/odwrócenie

Przełącz konstrukcję dźwigni do częstego przełączania

Pneumatyczne urządzenie narzędzi, mały sprzęt produkcyjny, etap uruchamiania sprzętu, do ręcznego przełączania cylindra

CM3Y-06, VM130-01-08

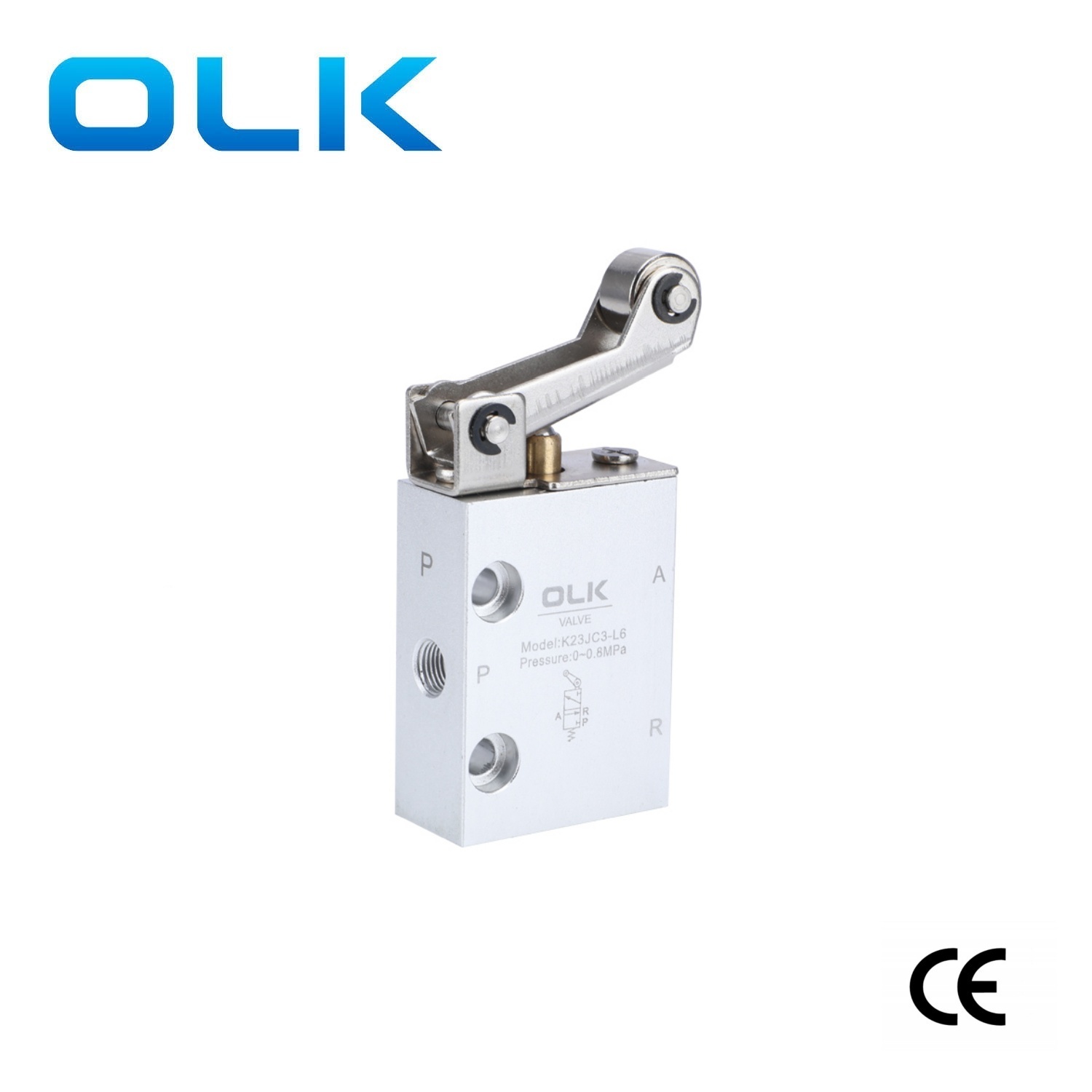

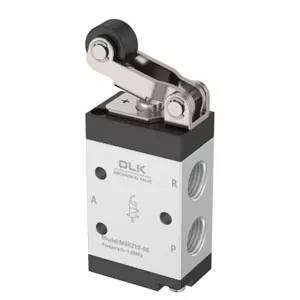

Zawór mechaniczny dźwigni wałkowej

Użyj dźwigni, aby zwiększyć ciśnienie w dół pręta pchnięcia

Dwukierunkowy spust: Roller znajduje się na górze korpusu zaworu, a ruch mechaniczny po obu stronach może wyzwolić zawór. Nadaje się do ruchu wzajemnego: szczególnie odpowiednie dla liniowego stołu szkiełkowego i oba końce pręta pchnięcia do sygnałów wyzwalających podczas ruchu wzajemnego.

Limit podróży linii produkcyjnej, automatyczne wykrywanie wzajemności i połączenie mechaniczne.

JMJ-07, JM322R (JM-07), MV522R (MV-09), MV322R, MOV321R (MOV-02), CM3R, VM131-01-01-01 1, VM133-M5-01, VM230-01-01, VM430-01-01, S3RRRR1 1, VM133-M5-01-01, VM430-01-01, S3RRRO S3R-06, S3R-08, M3R-1110-06, M3R- 210-06, M3R-210-08, M5R-1110-06, M5R-21-06, M5R-21-08, K23JC3-L6, XQ250612, XQ23 0612, XQ250412, XQ230412, S3R-M5, S3R-06, S3R-08, M3L-1110-06, M3-210-06, M3L-2110-0

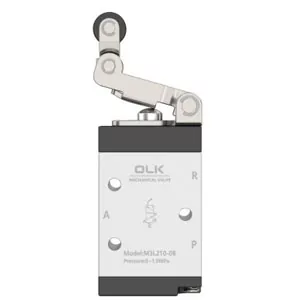

Wpoważnikowy zawór mechaniczny typu wałowego

Gdy mechaniczny blok zderzenia porusza się do przodu, rdzeń zaworu jest wciśnięty. Blok kolizji przechodzi przez wałek, a rdzeń zaworu powraca przez siłę sprężyny. Gdy blok kolizji powraca, ponieważ mała dźwignia na głowie może być wygięta, rdzeń zaworu nie porusza się, gdy wałek powraca, a zawór się nie odwróci.

Sygnał impulsu wyjściowego wylotowego zaworu służy do wyeliminowania sygnału przeszkód w pętli, aby uprościć pętlę

· Uzgodnienia ograniczenia kierunku ruchu, np. Pozwalając przedmiotowi obrabiania na popchnięcie spustu tylko w jednym kierunku.

· Automatyczny system karmienia, aby zapobiec wyzwalaniu w przypadku ruchu wstecznego.

· Miejsca kontroli bezpieczeństwa mające na celu zmniejszenie ryzyka niewłaściwego opery.

JMJ-08L, JM-08L, MV522L, MV322L, CM3L, VM131-01-02, VM133-M5-02, VM230-02-02S, VM430-01-02S, S. 3L-M5, S3L-06, S3L-08, M3L-1110-06, M3L-210-06, M3L-210-08, M5L-1110-06, M5L-210-06, M5L-210-08,
