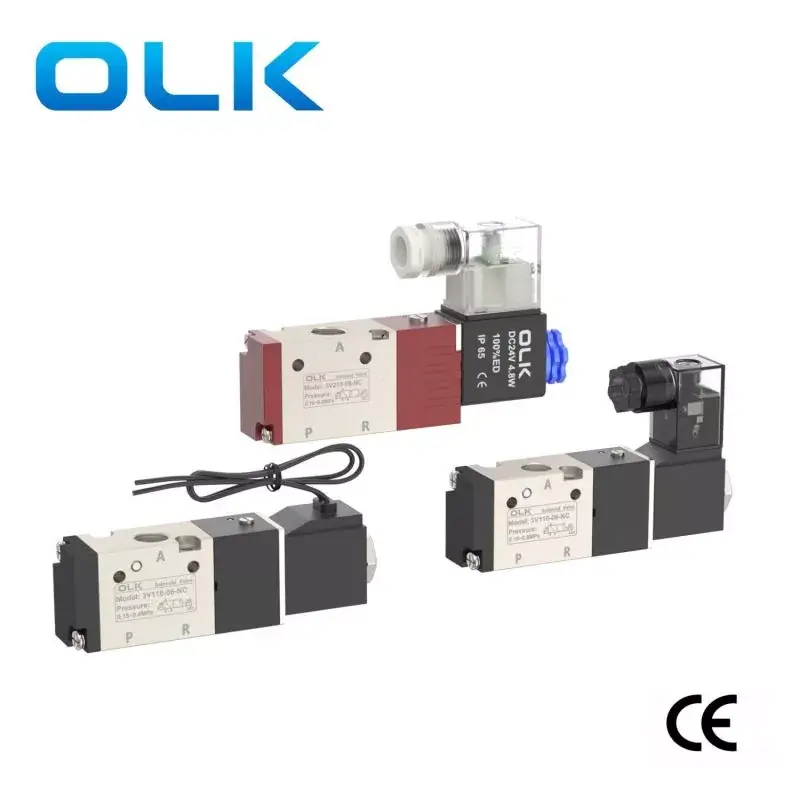

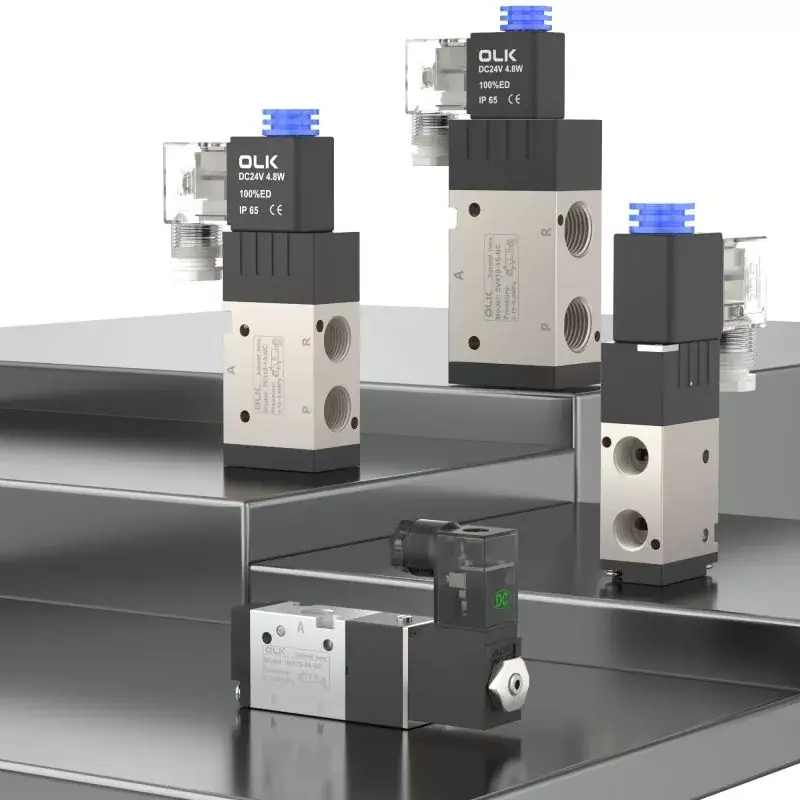

Zawór elektromagnetyczny 3-drogowy serii Ouleikai (OLK) 3V należy do kategorii sterowanych pilotem elektromagnetycznych zaworów kierunkowych, charakteryzujących się szybką reakcją i niezawodnym działaniem, odpowiednich do sterowania cylindrami jednostronnego działania. Korpus zaworu wykonany jest z odpornego na korozję i wysoką temperaturę stopu aluminium, dzięki czemu nadaje się do stosowania w różnych trudnych warunkach.
Można go dopasować do scenariuszy automatyki przemysłowej, takich jak kontrola i konwersja płynów na różnych zautomatyzowanych liniach produkcyjnych, sprzęcie pneumatycznym, urządzeniach medycznych itp.
SYMBOL:
Kod zamówienia
3 V
1
10
6
NIE
A
Model
Kod
Typ zaworu
rozmiar portu
Typ akcji
Woltaż
Nie: typ Din
3V: 2-pozycyjny 3-drogowy zawór elektromagnetyczny
Seria 1:100
10: zawór elektromagnetyczny jednostronnego działania 3/2-drogowy
M5:M5
NIE: normalnie zamknięte
AC220V
L: Typ linii
Seria 2:200
20: zawór elektromagnetyczny dwustronnego działania 3/2-drogowy
06:G1/8
NIE: normalnie otwarte
110 V AC
Seria 3:300
08:G1/4
AC24V
Seria 4:400
10:G3/8
AC36V
15:G1/2
DC12V
DC24V
1. Konfiguracja o działaniu bezpośrednim, przełączanie responsywne;
2. Opcje dostępne dla typów normalnie zamkniętych i normalnie otwartych;

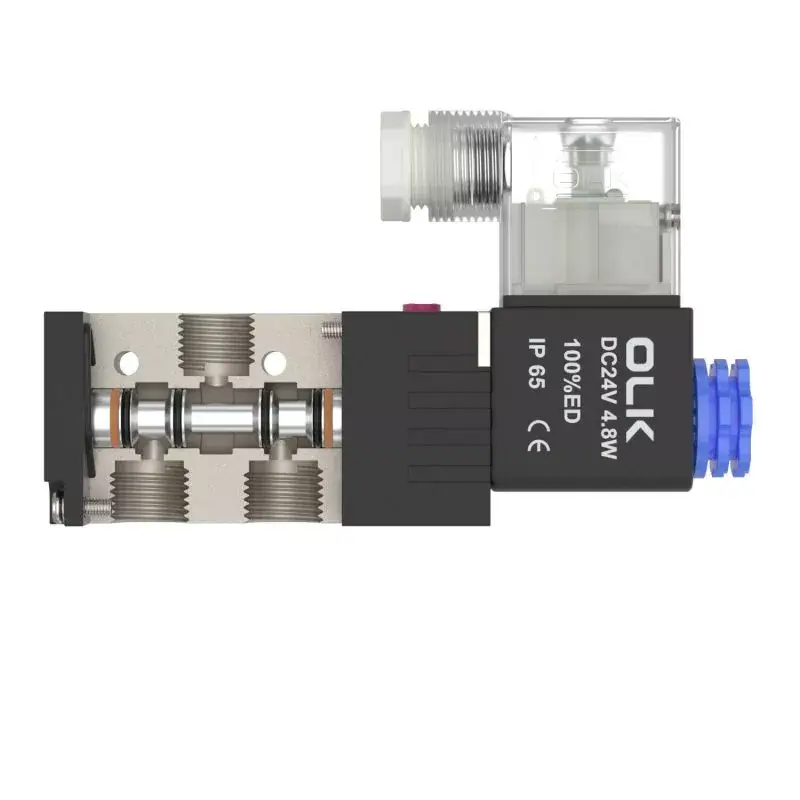

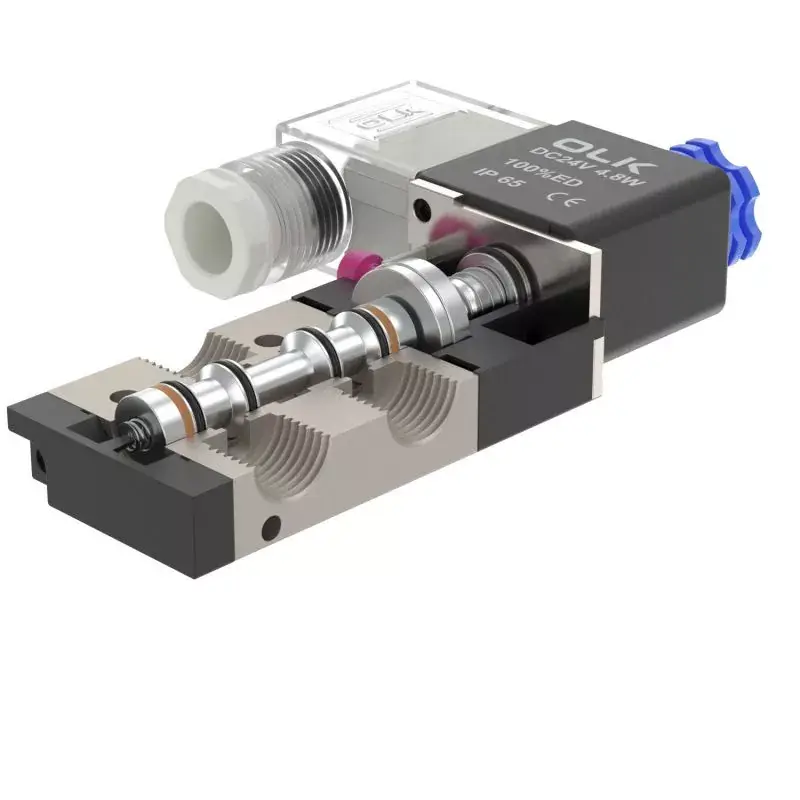

3. Współosiowa konstrukcja odcinająca, doskonałe uszczelnienie, duże natężenie przepływu;
4. Nie ma potrzeby smarowania olejem;
5. Wyposażony w ręczne urządzenie ułatwiające instalację i debugowanie;
6. Dostępnych jest wiele standardowych stopni napięcia.
|
środek roboczy |
Powietrze (przefiltrowane przez filtr powyżej 40µm) |
|
Działanie |
Typ pilota |
|
liczba stanowisk |
Dwie pozycje, trzy strony |
|
smarowniczy |
niepotrzebny |
|
Zakres ciśnienia roboczego MPa(psi) |
0,15∼0,8(21~114) |
|
Gwarantowana odporność na ciśnienie |
1,5 MPa (215 psi) |
|
Materiał korpusu |
stop aluminium |
|
Standardowe napięcie |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Użyj zakresu napięcia |
AC:±15%DC:±10% |
|
poziom ochrony |
IP65 (DIN40050) |
|
stopień odporności na ciepło |
Klasa B |
|
Typ połączenia |
Typ gniazda DIN, typ gniazda |
|
Czas wzbudzenia |
0,05 sekundy lub mniej |
|
model |
Średnica portu |
Temperatura pracy °C |
MAKSYMALNA częstotliwość robocza |
Przekrój przepływu mm² (wartość CV) |
zużycie energii |
|
3V110-M5 |
M5 |
-20∼70 |
5 razy/sekundę |
5,5 (0,31) |
AC: 3VA DC: 3W |
|
3V120-M5 |
M5 |
-20∼70 |
5 razy/sekundę |
5,5 (0,31) |
AC: 3VA DC: 3W |
|

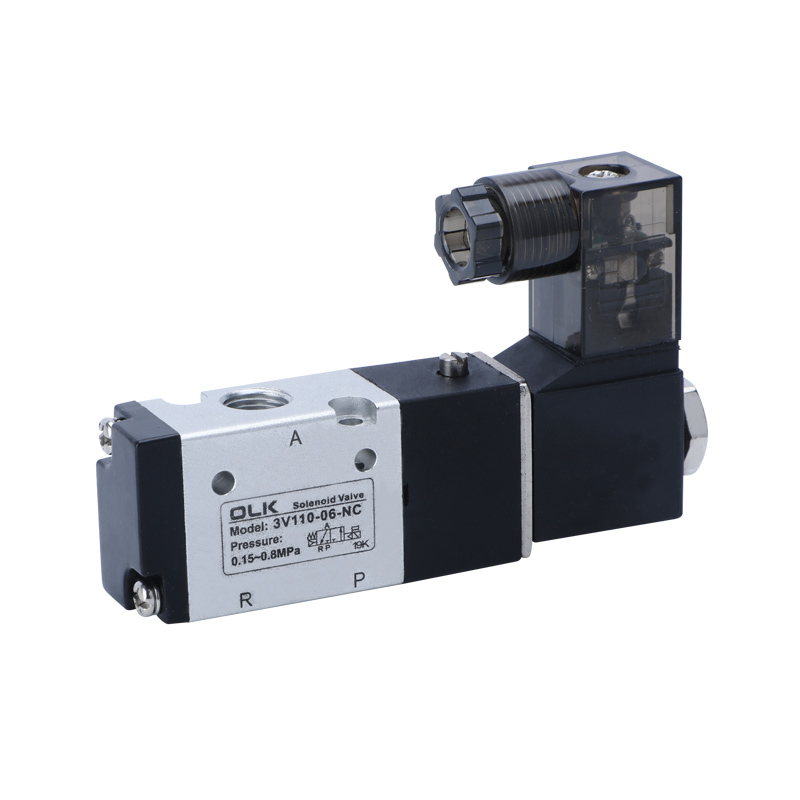

3V110-06 |
G1/8 |
-20∼70 |
5 razy/sekundę |
12,0(0,67) |
AC: 3VA DC: 3W |
|

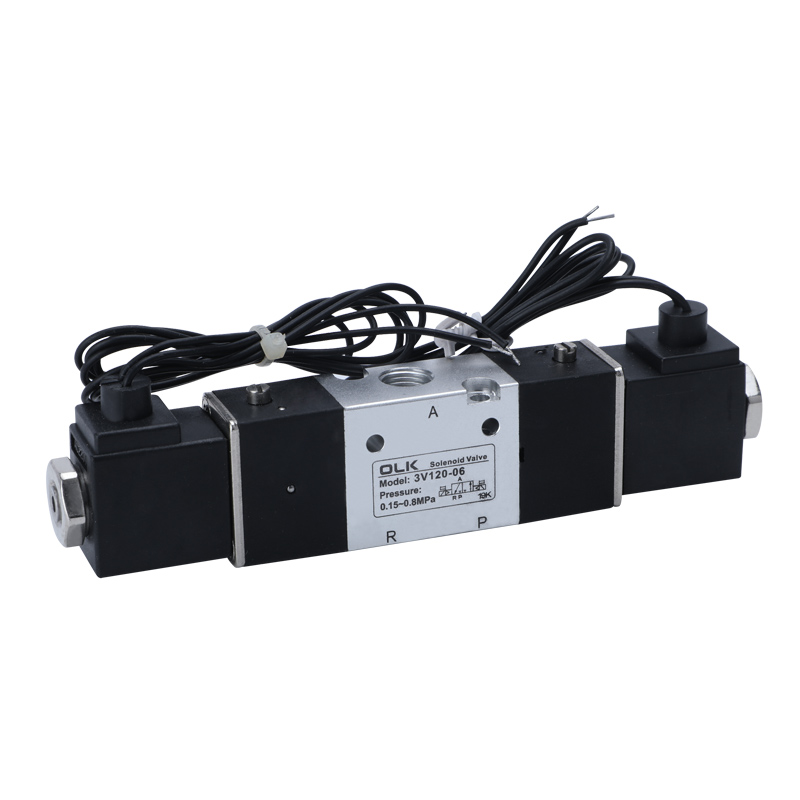

3V120-06 |
G1/8 |
-20∼70 |
5 razy/sekundę |
12,0(0,67) |
AC: 3VA DC: 3W |
|
3V210-06 |
Wlot=wylot=G1/8 |
-20∼70 |
5 razy/sekundę |
14,0(0,78) |
AC: 6VA DC: 4,8W |
|
3V220-06 |
Wlot=wylot=G1/8 |
-20∼70 |
5 razy/sekundę |
14,0(0,78) |
AC: 6VA DC: 4,8W |
|
3V210-08 |
Wlot=wylot=G1/4 |
-20∼70 |
5 razy/sekundę |
16,0(0,89) |
AC: 6VA DC: 4,8W |
|

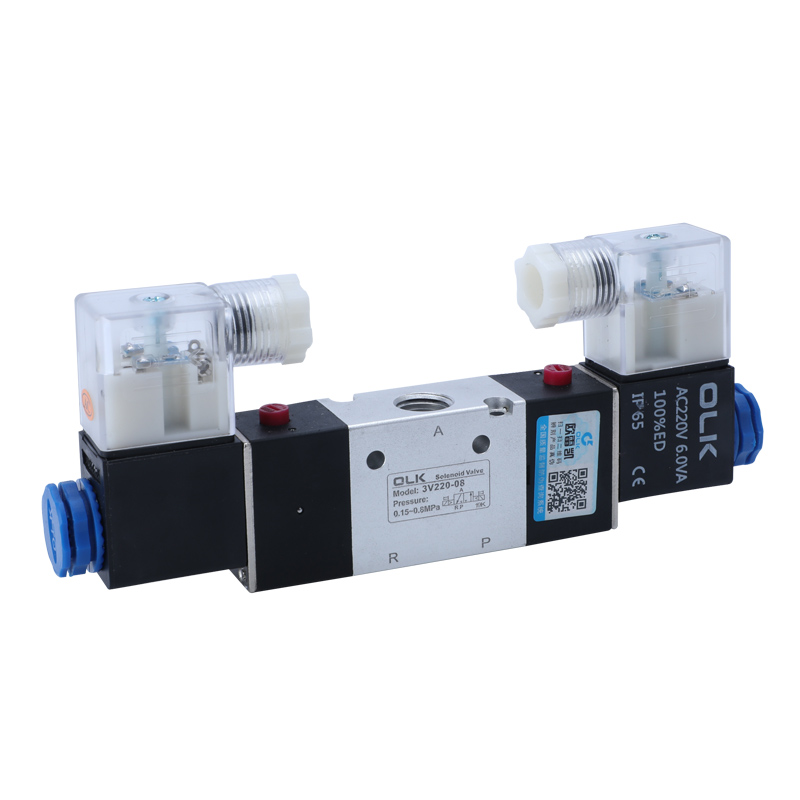

3V220-08 |
Wlot=wylot=G1/4 |
-20∼70 |
5 razy/sekundę |
16,0(0,89) |
AC: 6VA DC: 4,8W |
|
3V310-08 |
Wlot=wylot=G1/4 |
-20∼70 |
5 razy/sekundę |
25,0(1,39) |
AC: 6VA DC: 4,8W |
|
3V320-08 |
Wlot=wylot=G1/4 |
-20∼70 |
5 razy/sekundę |
25,0(1,39) |
AC: 6VA DC: 4,8W |
|
3V310-10 |
Wlot=wylot=G3/8 |
-20∼70 |
5 razy/sekundę |
30,0(1,67) |
AC: 6VA DC: 4,8W |
|
3V320-10 |
Wlot=wylot=G3/8 |
-20∼70 |
5 razy/sekundę |
30,0(1,67) |
AC: 6VA DC: 4,8W |
|
3V410-15 |
Wlot=wylot=G1/2 |
-5∼60 |
3 razy/sekundę |
50,0(2,79) |
AC: 6VA DC: 4,8W |
|
3V420-15 |
Wlot=wylot=G1/2 |
-5∼60 |
3 razy/sekundę |
50,0(2,79) |
AC: 6VA DC: 4,8W |
