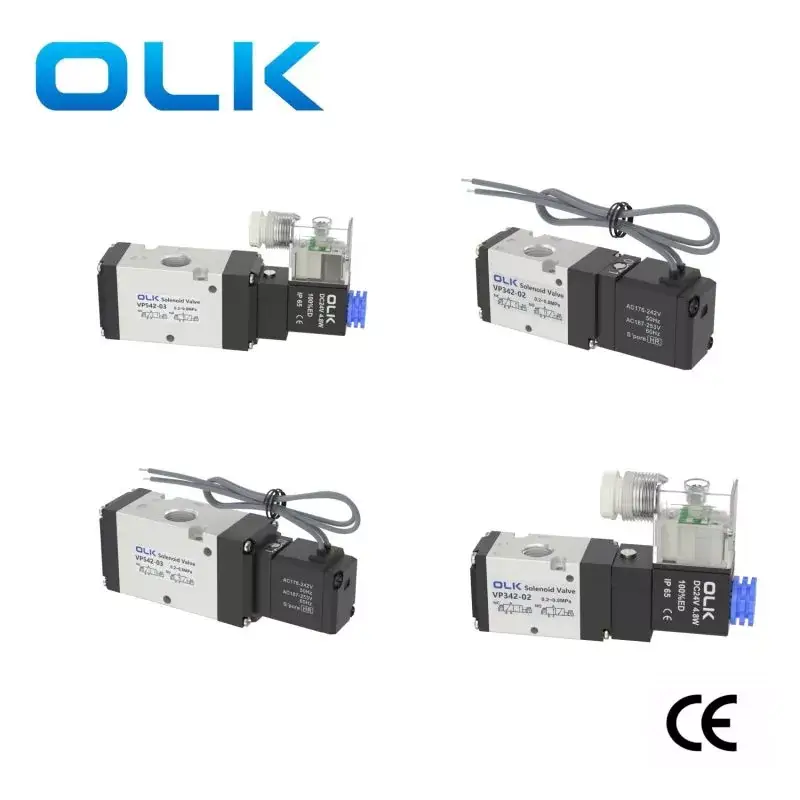

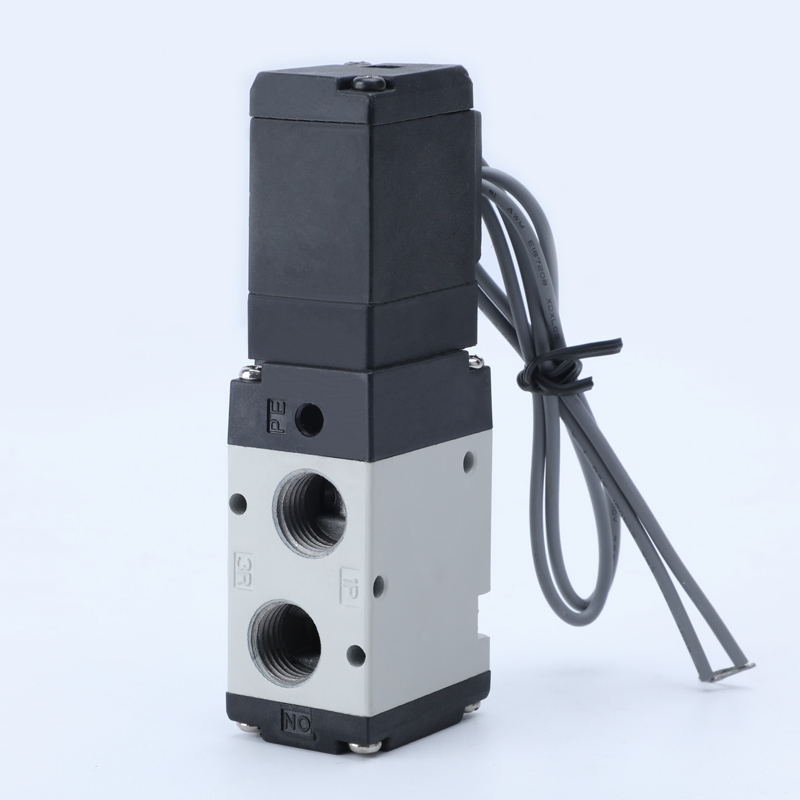

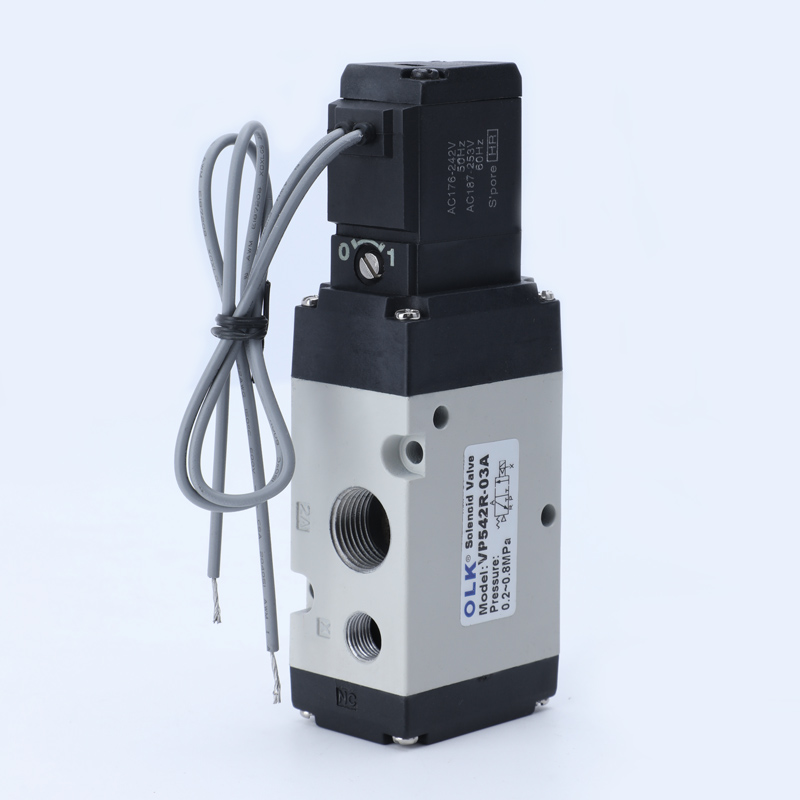

3-drogowy zawór elektromagnetyczny serii Ouleikai (OLK) VP są dostępne w dwóch typach sterowania: z pilotem wewnętrznym i pilotem zewnętrznym. Funkcje normalnie otwarte i normalnie zamknięte można przełączać, zmieniając kierunek montażu dolnej pokrywy. Seria VP oferuje wiele standardowych napięć do wyboru.
Notatka! Aby uniknąć zagrożeń bezpieczeństwa, nie używaj napięć wykraczających poza określony zakres. W przypadku wykrycia nieprawidłowego dymienia, wycieku lub innych nieprawidłowości na zaworze, należy natychmiast zaprzestać jego użytkowania, odłączyć zasilanie i skontaktować się z personelem sprzedaży firmy OLK w celu omówienia obsługi posprzedażnej.
SYMBOL:
| Kod zamówienia |
||||||||||
| wiceprezes | 3 | 4 | 2 |
|
1 | G | B |
|
A | |
| SERIA VP | SERIA 3:3 | Typ aktorski |
|
TRYB PUNKTOWY | Woltaż | Metoda okablowania |
Blokowanie narzędzia debugowania |
ROZMIAR PORTU |
|
|
|
|
SERIA 5:5 | NC/NIE |
|
Puste: pilot wewnętrzny | Odp.: AC220V | G:LINIA |
|
02:PT1/4 | Puste:PT | O: NC |
|
|
|
|
|
R:pilot zewnętrzny | B: DC24V | E: OD |
|
03:PT3/8 | T:NPT | B: NIE |
|
|
|
|
|
|
Odp.: AC110V |
|
|
|
G:G |
|
|
|
|
|
|
|
Odp.: AC24V |
|
|
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
|
Cechy produktu:
1. Tryb pilota: dostępne opcje zewnętrzne lub wewnętrzne.

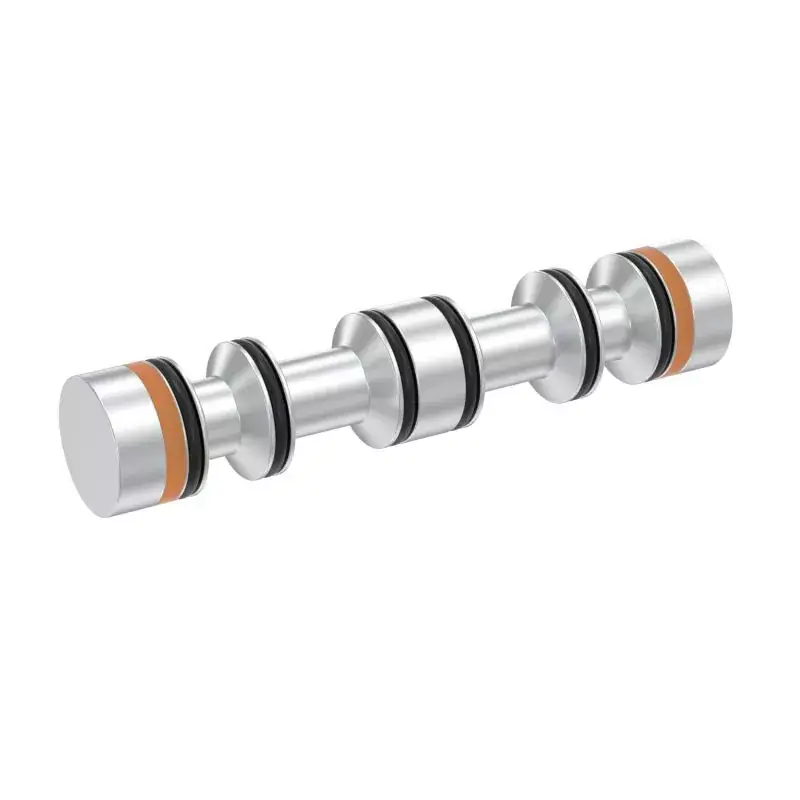

2. Konstrukcja zaworu kulowego charakteryzująca się doskonałym uszczelnieniem, responsywnością i wysokim natężeniem przepływu.
3. Praca bez smarowania.
4. Możliwość integracji z zespołami zaworów montowanymi na podstawie, oszczędzająca przestrzeń montażową.
5. Wyposażony w ręczne urządzenie umożliwiające wygodną instalację i debugowanie.
6. Dostępne do wyboru różne standardowe napięcia znamionowe.
|
środek roboczy |
Powietrze (przefiltrowane przez filtr powyżej 40µm) |
|
Działanie |
Typ pilota |
|
liczba stanowisk |
Dwie pozycje, trzy strony |
|
smarowniczy |
niepotrzebny |
|
Zakres ciśnienia roboczego MPa(psi) |
0,2 ~ 0,8 |
|
Gwarantowana odporność na ciśnienie |
1,5 MPa (215 psi) |
|
Temperatura pracy °C |
-10 ~ 50°C (nie zamrożone) |
|
MAKSYMALNA częstotliwość robocza |
5 razy/sekundę |
|
Materiał korpusu |
stop aluminium |
|
Standardowe napięcie |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Użyj zakresu napięcia |
AC:±15%DC:±10% |
|
zużycie energii |
AC: start 6VA, utrzymanie 3VA, DC: 2,5W |
|
poziom ochrony |
IP65 (DIN40050) |
|
stopień odporności na ciepło |
Klasa B |
|
Typ połączenia |

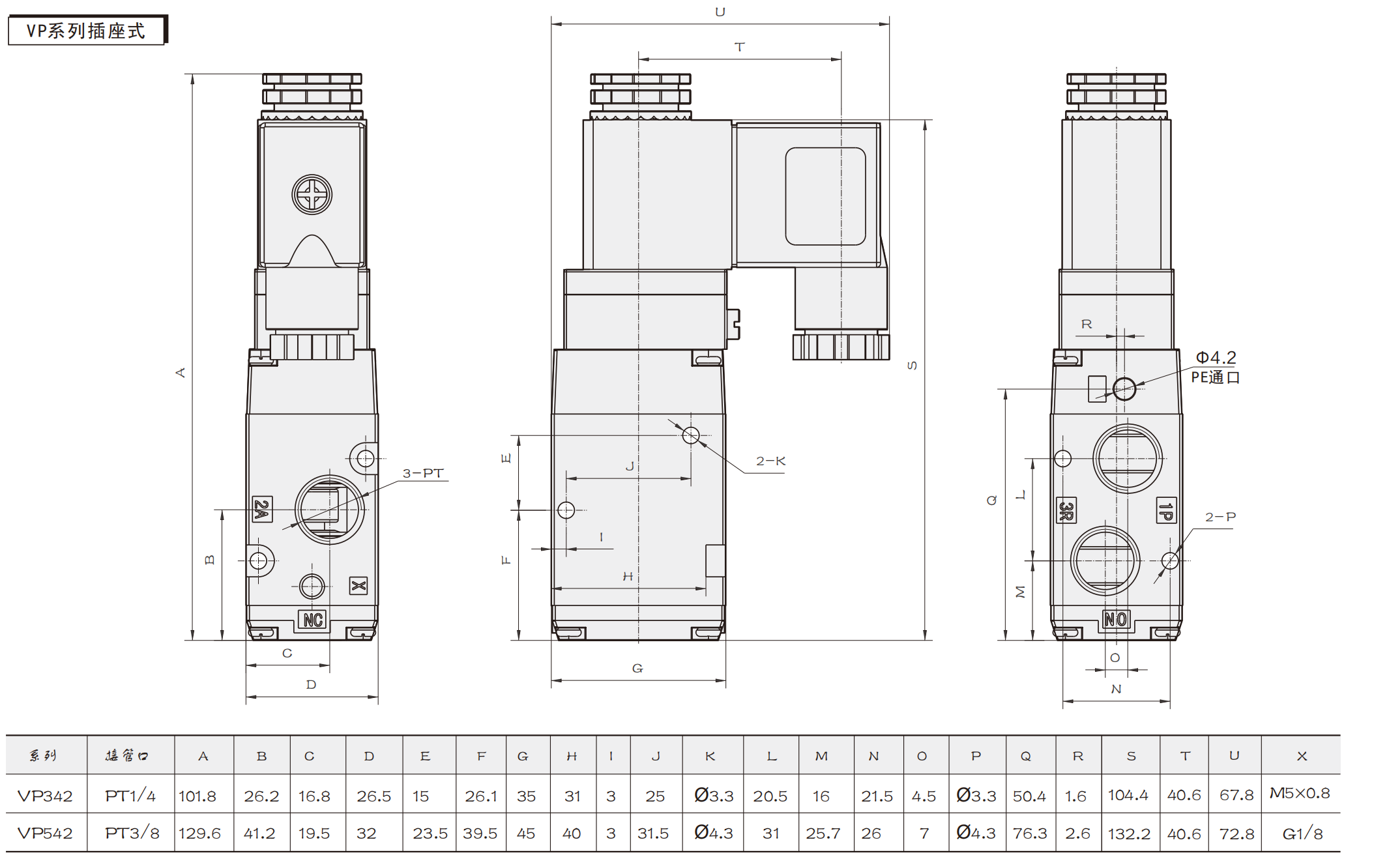

Typ gniazda DIN, typ gniazda |
|
Czas wzbudzenia |
0,05 sekundy lub mniej |
|

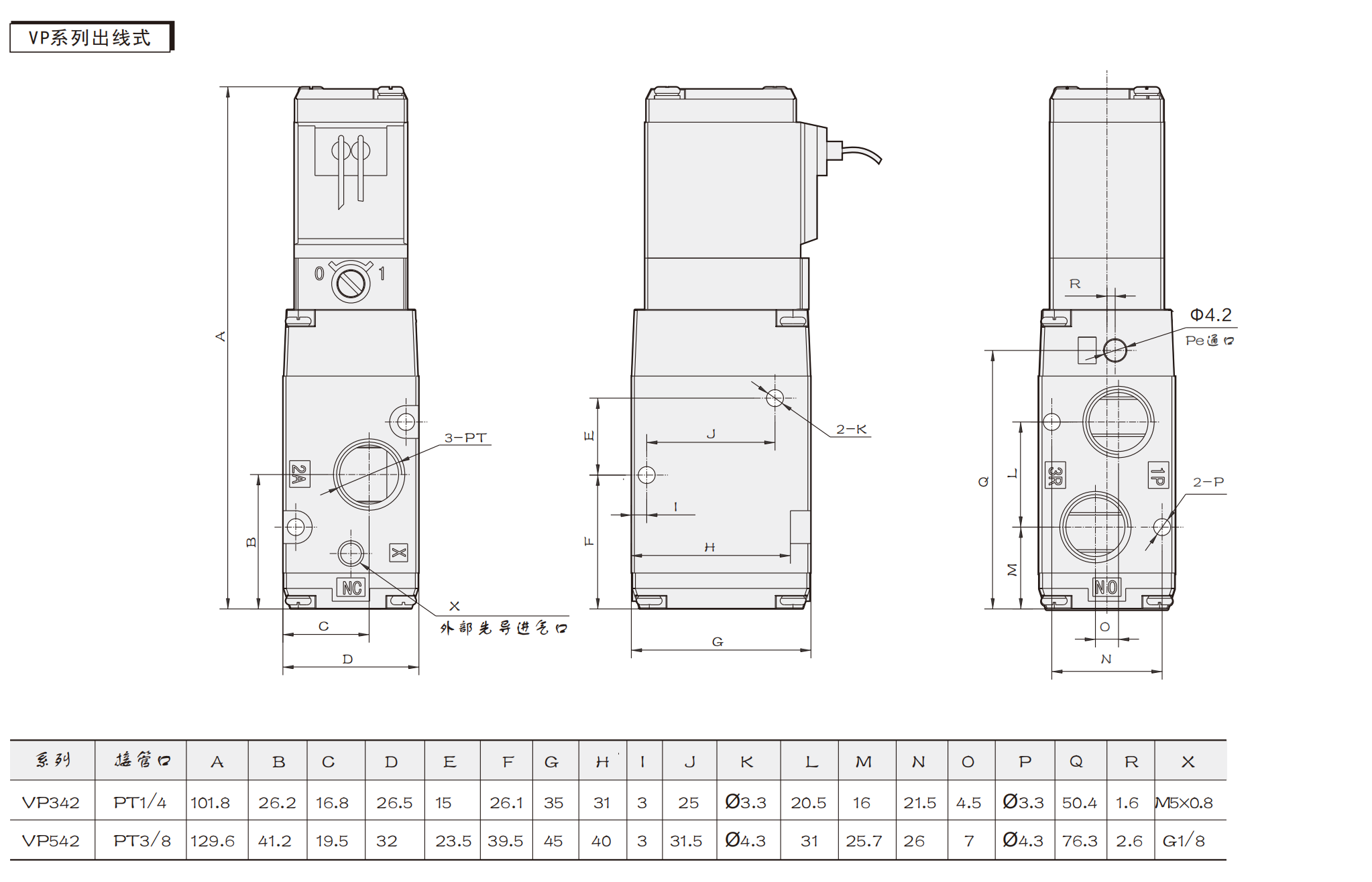

model |
Średnica portu |
|

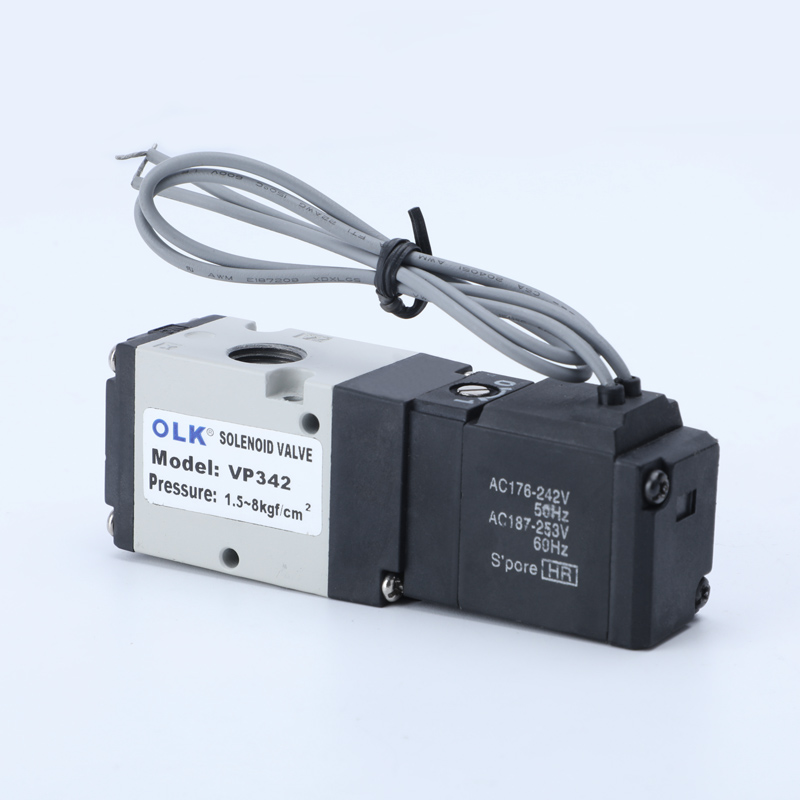

VP342 |
Wlot=wylot=PT1/4 |
|
VP542 |
Wlot=wylot=PT3/8 |
