Siłownik pneumatyczny

Nasza wysoka jakośćsiłowniki pneumatycznezapewniają skuteczną kontrolę działania zaworów. Rozumiemy, że skuteczna kontrola może bezpośrednio wpłynąć na działalność Twojej firmy, dlatego nasze produkty zostały zaprojektowane tak, aby zapewniać optymalną wydajność, zapewniając minimalne przestoje i wysoki stopień niezawodności.

Co to jest norma ISO?

ISO to globalny standard stosowany na całym świecie (Europa, Ameryka i Azja). Jego celem jest zapewnienie, aby cylindry różnych marek miały ten sam rozmiar i wymiary montażowe.

Korzyści: Jeśli kupisz butlę ISO, możesz łatwo wymienić starą, niezależnie od marki.

Co to jest standard VDMA?

VDMA to niemiecki standard przemysłowy. Był bardzo popularny na wczesnym rynku europejskim. Obecnie większość standardów VDMA została zaktualizowana do standardów ISO.

Kluczowa uwaga:

VDMA 24562 = ISO 15552 (są takie same).

VDMA 24563 = ISO 6432 (są takie same).

VDMA 24561 (cylinder kompaktowy): nie ma jeszcze dokładnego odpowiednika ISO.

Co to jest standard JIS?

JIS to japoński standard przemysłowy. Jest używany głównie na rynku japońskim i maszynach japońskich (takich jak styl SMC). Jego wymiary odbiegają od standardów europejskich.

Szybkie podsumowanie

VDMA i ISO: Zwykle są one wymienne. Możesz zastąpić VDMA ISO.

JIS: Jest inaczej. Nie mieszać JIS z ISO/VDMA!

Przewodnik doboru cylindrów i tabela zamienności

ISO 15552 – Standardowe cylindry profilowe
Cylinder standardowy	Typ cylindra	Marka	Seria / Model
ISO15552	Standardowy cylinder	FESTIWAL	DNC
ISO15552	Standardowy cylinder	SMC	CP96
ISO15552	Standardowy cylinder	AIRTAC	SI(NOK) / SE
Standard specyficzny dla producenta	Standardowy cylinder	AIRTAC	SC / SU(SAU) /SCT
ISO 6432 – Cylindry mini/okrągłe
Cylinder standardowy	Typ cylindra	Marka	Seria / Model
ISO6432	Minicylinder	FESTIWAL	DSNU-S
ISO6432	Minicylinder	SMC	C85/C75
ISO6432	Minicylinder	AIRTAC	MI
Standard specyficzny dla producenta	Minicylinder	AIRTAC	MAMAL(MBL) / MAMAMA
ISO 21287 – Cylindry kompaktowe
Cylinder standardowy	Typ cylindra	Marka	Seria / Model
ISO21287	Kompaktowy cylinder	FESTIWAL	ADN
Standard specyficzny dla producenta	Kompaktowy cylinder	SMC	CDQ2
Standard specyficzny dla producenta	Kompaktowy cylinder	AIRTAC	SDA
Standard specyficzny dla producenta	Kompaktowy cylinder	FESTIWAL	ADVU
JIS	Kompaktowy cylinder	AIRTAC	ACQ

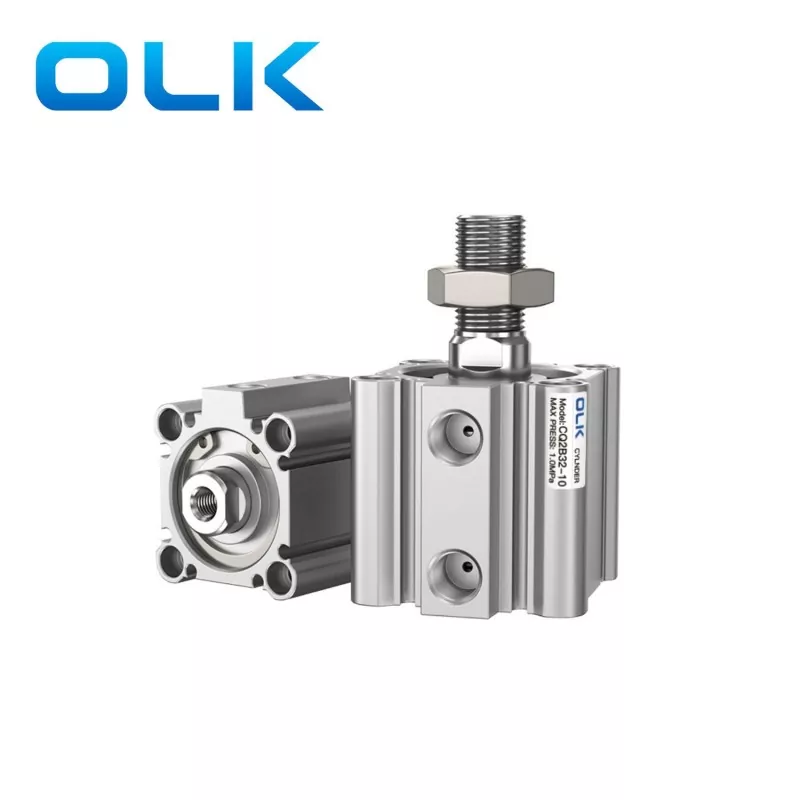

Różnica pomiędzy standardowymi cylindrami pneumatycznymi a cienkimi cylindrami pneumatycznymi?

Główne różnice między standardowymi cylindrami pneumatycznymi a cienkimi cylindrami pneumatycznymi to przestrzeń montażowa, średnica cylindra, skok i zastosowanie.

Jakie jest ogólne ciśnienie w standardowej butli?

Ogólne ciśnienie standardowego cylindra pneumatycznego wynosi 0,6 mpa i odnosi się do ciśnienia roboczego cylindra i jest podstawowym wymogiem normalnej pracy cylindra.

Jak działają standardowe cylindry w maszynach pakujących, napełniarkach?

Podczas procesu pakowania produktu ruch otwierania i zamykaniasiłownik pneumatycznyDo uszczelnienia plastikowej torby wymagany jest standardowy cylinder pneumatyczny SC.

Podczas procesu napełniania płynem ruch skokowysiłownik pneumatycznyAby zapewnić dotarcie butelki do wyznaczonej pozycji lub wykonać polecenie otwarcia płynu, wymagany jest standardowy cylinder pneumatyczny SC.

Jakie są zastosowania minicylindrów pneumatycznych w przemyśle tekstylnym?

Mini cylindry pneumatyczne, takie jak MA, MAL i MI, są szeroko stosowane w przemyśle tekstylnym w hafciarkach, maszynach dziewiarskich do skarpet, maszynach do kapeluszy, maszynach kieszonkowych i maszynach do zamków błyskawicznych.
