Brand:
OLKFunction:
5/2 way,5/3 wayWorking-Pressure:
0.15-0.8MpaVoltage:
220VAC/110VAC/24VAC/24VDC/12VDCProtection class:
IP65Action:

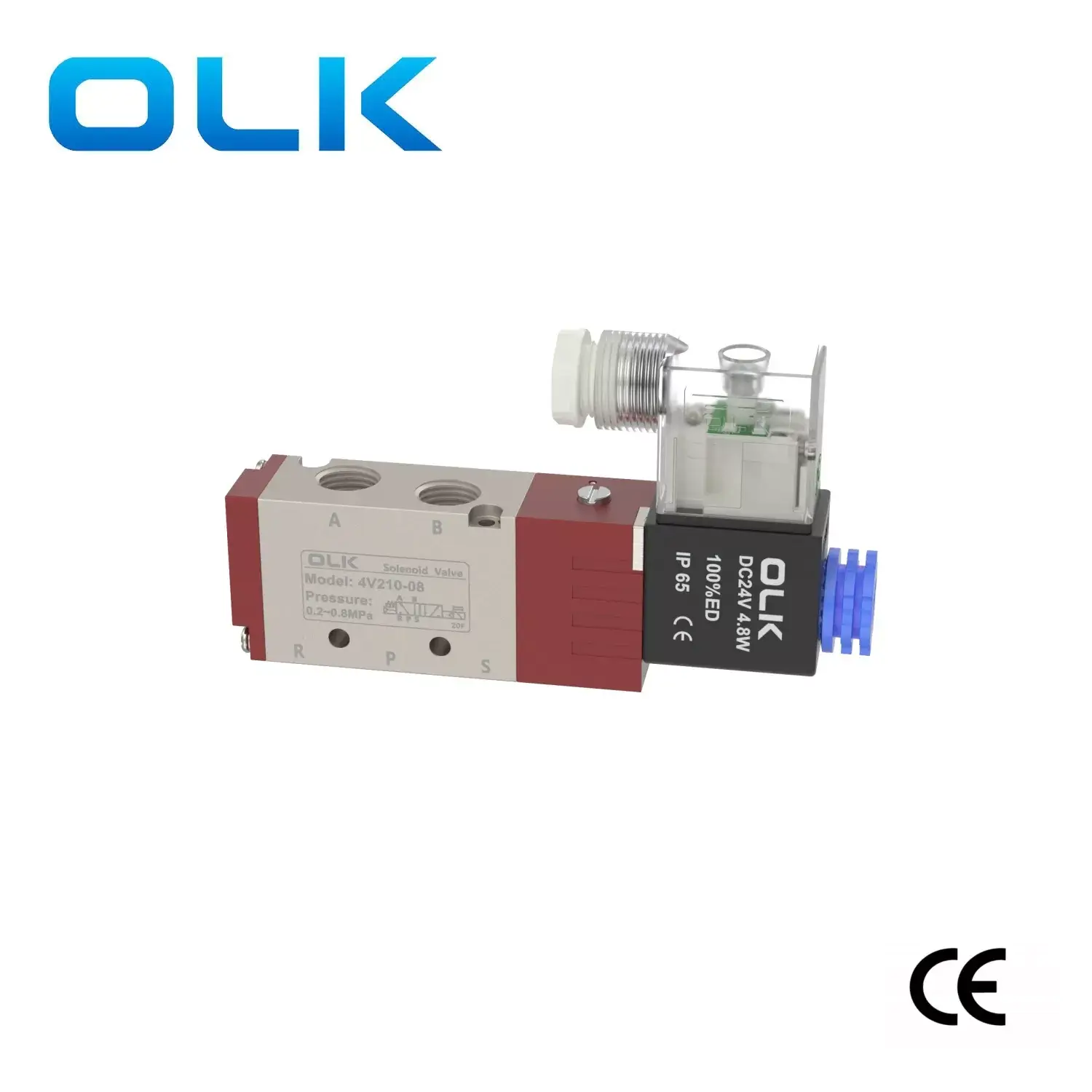

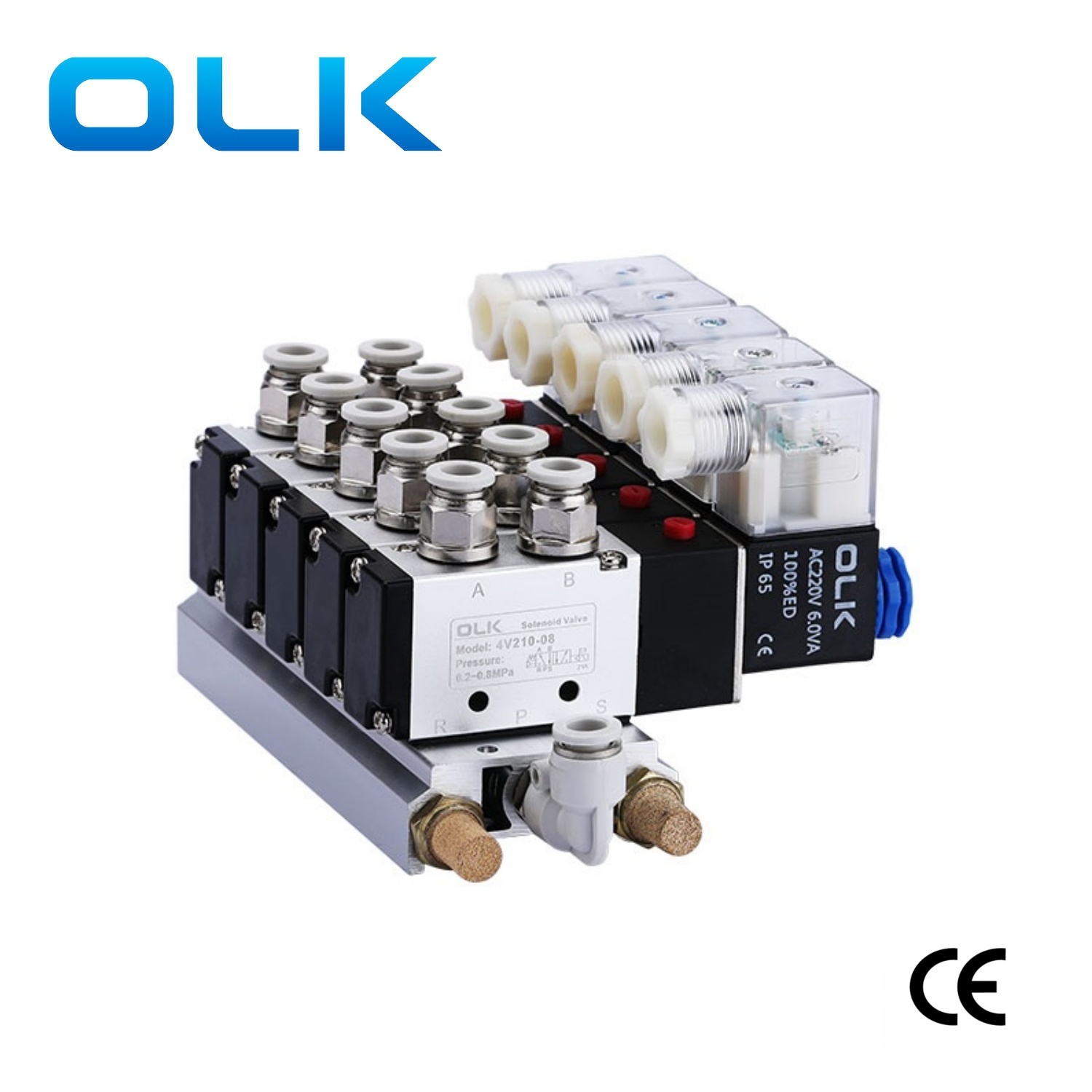

Internal Pilot Operated5-drogowy zawór elektromagnetyczny z zaworem elektromagnetycznym serii 4V to zawór kierunkowy cieczy odpowiedni dla powietrza jako czynnika roboczego.

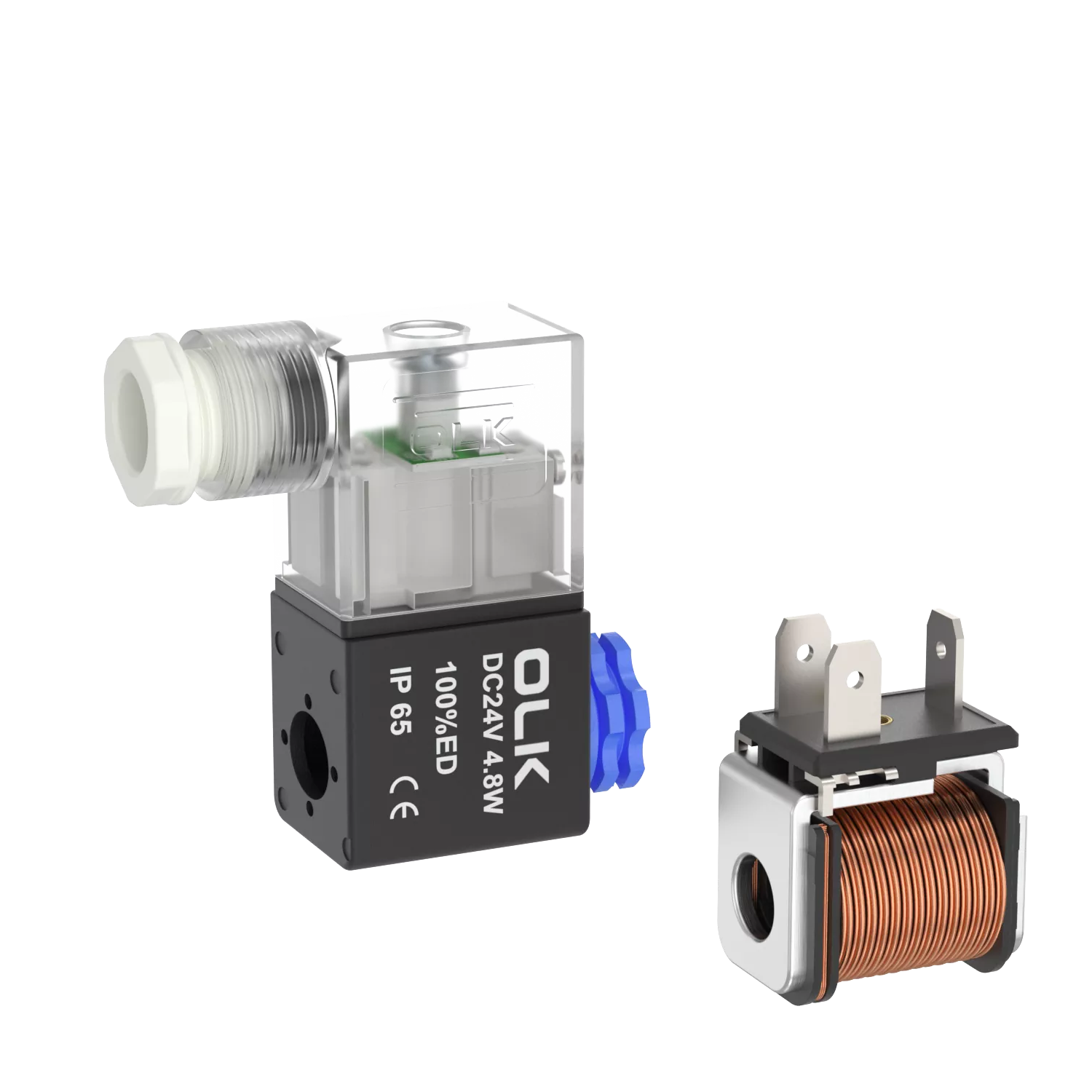

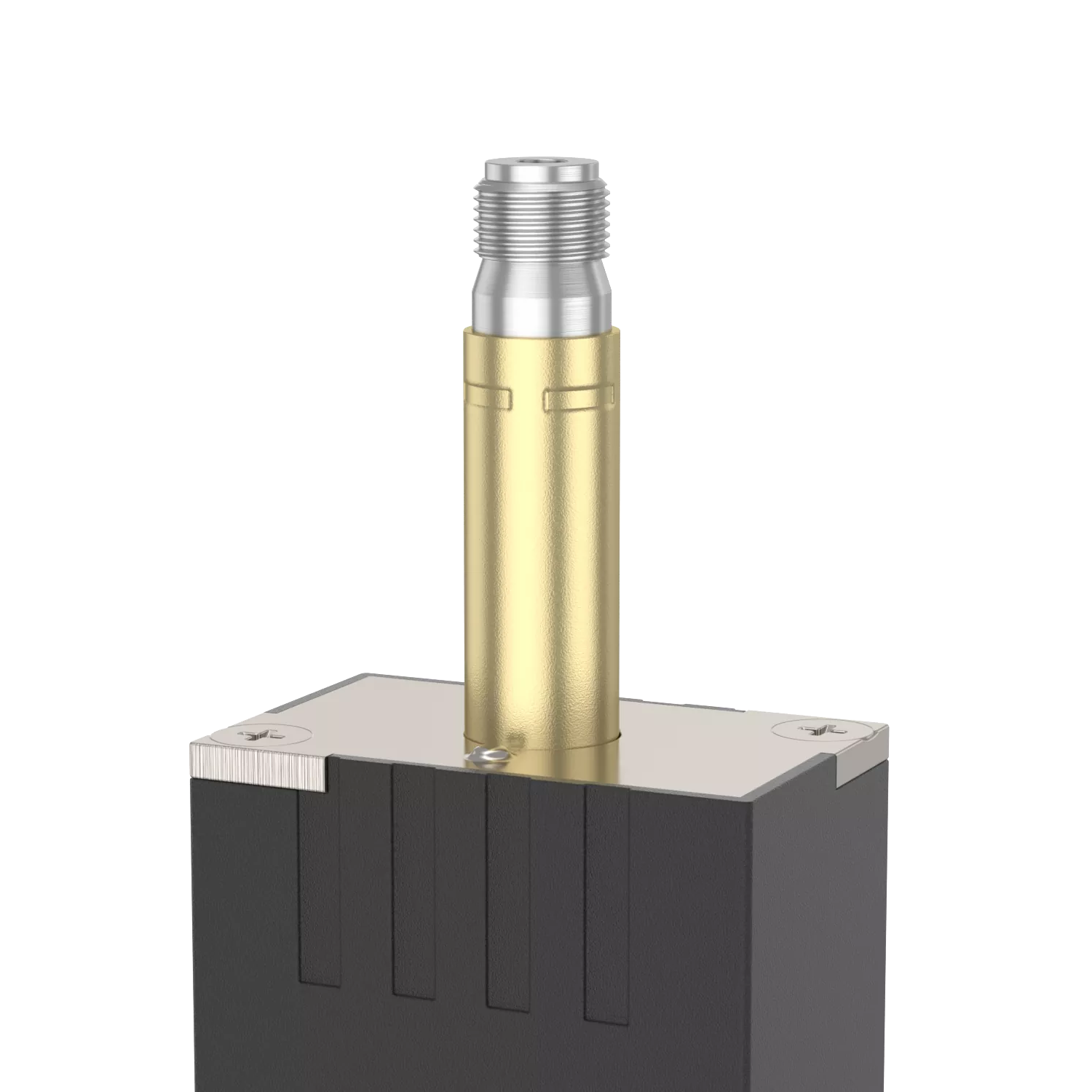

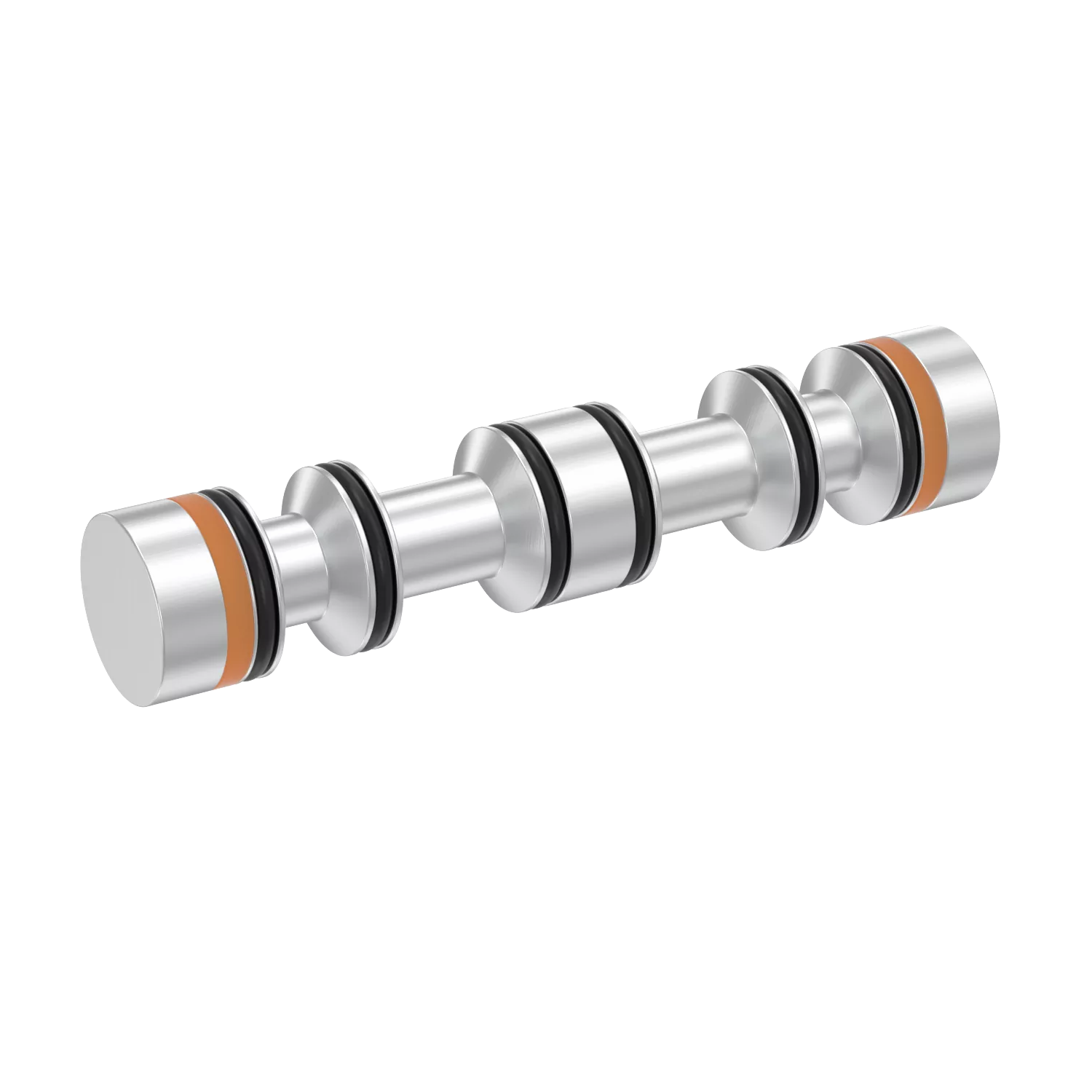

Korpus 5-drogowego zaworu elektromagnetycznego serii 4V jest wykonany ze stopu aluminium i zawiera wysokiej jakości materiały, takie jak pyłoszczelne głowice pilotów klasy A, elementy uszczelniające Mitsubishi i niezamarzający olej smarowy. Może zachować swoją funkcjonalność w trudnych warunkach pracy. Zawór ten przeszedł rygorystyczne testy zgodności EMC i LVD i uzyskał certyfikat CE, spełniający najwyższe standardy bezpieczeństwa i jakości.
Produkt akceptuje niestandardowe kolory wyglądu, umożliwiając użytkownikom szybką identyfikację produktu w złożonych, zintegrowanych środowiskach systemowych.
Produkt akceptuje niestandardowe kolory wyglądu, umożliwiając użytkownikom szybką identyfikację produktu w złożonych, zintegrowanych środowiskach systemowych.
Zawory elektromagnetyczne serii 4V Ouleikai (OLK) są szeroko stosowane w różnych scenariuszach przemysłowych, takich jak automatyzacja pakowania, maszyny medyczne, sprzęt tekstylny, zapewniając niezawodne rozwiązania dla Twojej linii produkcyjnej.
SYMBOL:
| 4 V | 2 | 10 | 08 | 110 V AC | DO POTĘGI |
| MODEL | KOD | TYP ZAWORU | ROZMIAR PORTU | WOLTAŻ | Metoda okablowania |
| 4V: 2-pozycyjny zawór elektromagnetyczny 5-drogowy / 2-pozycyjny 5-drogowy zawór elektromagnetyczny | Seria 1:100 | 10: pojedynczy zawór elektromagnetyczny 5/2-drogowy | M5: M5X0,8 | Odp.: AC22C | Puste: TWOJE |
|
|
Seria 2:200 | 20: podwójny zawór elektromagnetyczny 5/2-drogowy | 06:G1/8 | B: DC24V | Ja: Linia |
|
|
Seria 3:300 | 30C: podwójny elektrozawór 5/3 zamknięty w środku | 08:G1/4 | Odp.: AC110V |
|
|
|
4:400 sekund | 30E: podwójny elektromagnes. 5/3-drożny, centralny wydech | 10:G3/8 | Odp: AC24V |
|
|
|
|
30P: centrum ciśnieniowe z podwójną cewką 5/3 | 15:G1/2 | F: DC12V |
|
|
|
|
|
|
|
|
Cechy produktu:
1. Tryb pilota: dostępne opcje zewnętrzne i wewnętrzne;

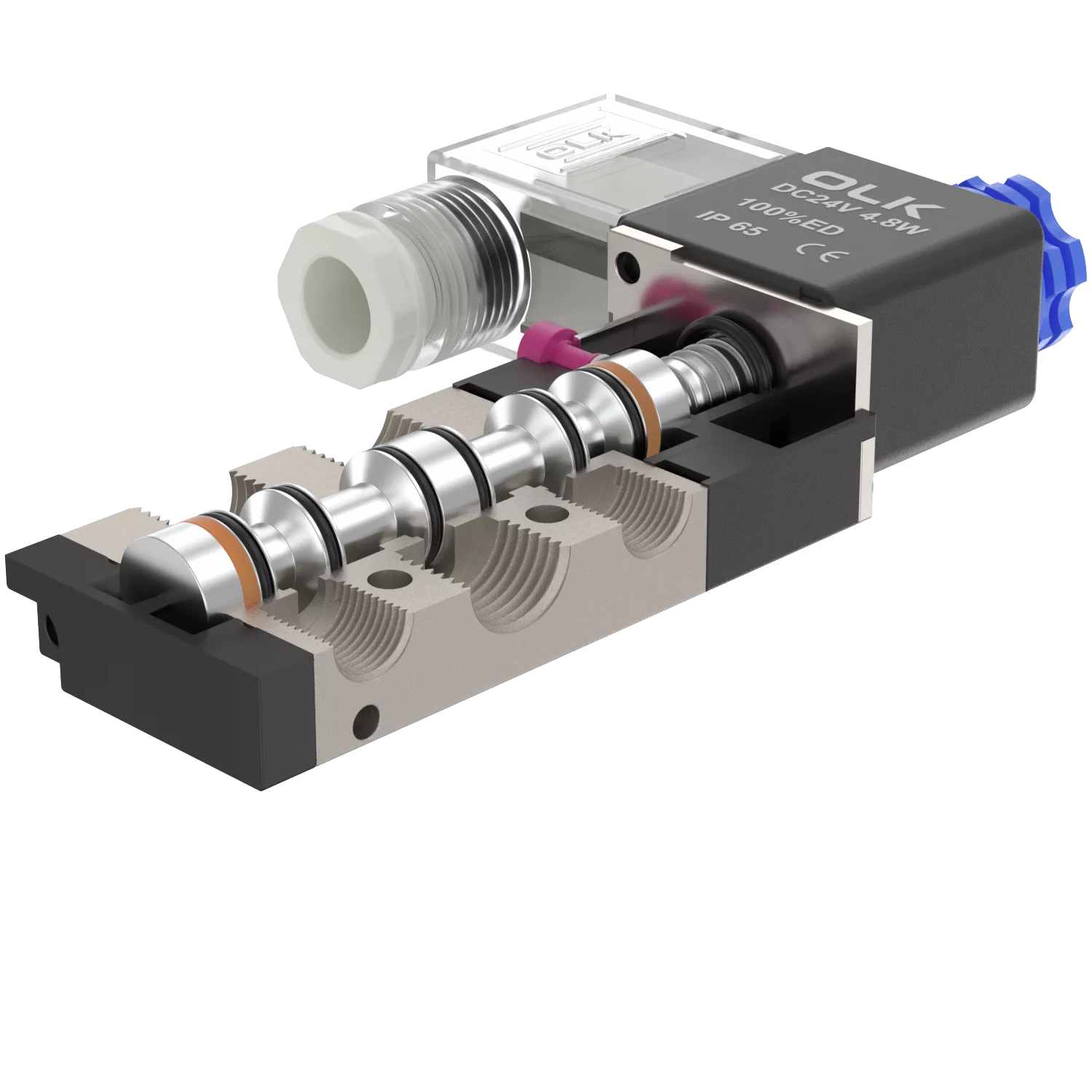

2.. Struktura typu tłokowego, doskonałe uszczelnienie, wrażliwa reakcja;
3. Trójpozycyjne zawory elektromagnetyczne oferują trzy główne funkcje do wyboru:
4. Dwugłowicowe dwupozycyjne zawory elektromagnetyczne posiadają funkcję pamięci;
5. Otwory wewnętrzne obrobione specjalnymi technikami, niski opór tarcia, niskie ciśnienie rozruchowe, długa żywotność;
6. nie ma potrzeby smarowania olejem;
7. Można zintegrować z zespołem zaworu płyty podstawowej, oszczędzając przestrzeń instalacyjną;
8. Wyposażony w ręczne urządzenie ułatwiające instalację i debugowanie;
9. Dostępnych jest wiele standardowych poziomów napięcia.
|
środek roboczy |
Powietrze (przefiltrowane przez filtr powyżej 40μm) |
|
Działanie |
Typ pilota |
|
2V025-06-10F |
niepotrzebny |
|
Zakres ciśnienia roboczego MPa(psi) |
0,15∼0,8(21~114) |
|
Gwarantowana odporność na ciśnienie |
1,5 MPa (215 psi) |
|
Temperatura pracy °C |
-20∼70 |
|
Materiał korpusu |
stop aluminium |
|
Standardowe napięcie |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Użyj zakresu napięcia |
AC:±15%DC:±10% |
|
zużycie energii |
AC: 3VA DC: 3W |
|
poziom ochrony |
IP65 (DIN40050) |
|
stopień odporności na ciepło |
klasa B |
|
Typ połączenia |
Typ gniazda DIN, typ gniazda |
|
Czas wzbudzenia |
5 razy/sekundę |
|
model |
Średnica portu |
liczba stanowisk |
najwyższa częstotliwość robocza |
Efektywna powierzchnia przekroju mm² (wartość CV) |
|
4V110-M5 |
Wlot=wylot=M5 |
2 pozycja 5-kierunkowa |
5 razy/sekundę |
5,5 (0,31) |
|
4V120-M5 |
Wlot=wylot=M5 |
2 pozycja 5-kierunkowa |
5 razy/sekundę |
5,5 (0,31) |
|
4V130C-M5 |
Wlot=wylot=M5 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
5,0 (0,28) |
|
4V130E-M5 |
Wlot=wylot=M5 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
5,0 (0,28) |
|
4V130P-M5 |
Wlot=wylot=M5 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
5,0 (0,28) |
|
4V110-06 |
Wlot=wylot=G1/8 |
2 pozycja 5-kierunkowa |
5 razy/sekundę |
12,0(0,67) |
|
4V120-06 |
Wlot=wylot=G1/8 |
2 pozycja 5-kierunkowa |
5 razy/sekundę |
12,0(0,67) |
|
4V130C-06 |
Wlot=wylot=G1/8 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
9,0 (0,50) |
|
9,0 (0,50) |
Wlot=wylot=G1/8 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
9,0 (0,50) |
|
4V130P-06 |
Wlot=wylot=G1/8 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
9,0 (0,50) |
|
4v210-06 |
Wlot=wylot=G1/8 |
2 pozycja 5-kierunkowa |
5 razy/sekundę |
14,0(0,78) |
|
4V310-08 |
Wlot=wylot=G1/8 |
2 pozycja 5-kierunkowa |
5 razy/sekundę |
14,0(0,78) |
|
4v230C-06 |
Wlot=wylot=G1/8 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
12,0(0,67) |
|
4v230E-06 |
Wlot=wylot=G1/8 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
12,0(0,67) |
|
4v230P-06 |
Wlot=wylot=G1/8 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
12,0(0,67) |
|
4v210-08 |
Wlot=Wylot=G1/4 Wylot=G1/8 |
2 pozycja 5-kierunkowa |
5 razy/sekundę |
16,0(0,89) |
|
4v220-08 |
Wlot=Wylot=G1/4 Wylot=G1/8 |
2 pozycja 5-kierunkowa |
5 razy/sekundę |
16,0(0,89) |
|
4v230C-08 |
Wlot=Wylot=G1/4 Wylot=G1/8 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
12,0(0,67) |
|
4v230E-08 |
Wlot=Wylot=G1/4 Wylot=G1/8 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
12,0(0,67) |
|
4v230P-08 |
Wlot=Wylot=G1/4 Wylot=G1/8 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
12,0(0,67) |
|
4V310-08 |
Wlot=wylot=G1/4 |
2 pozycja 5-kierunkowa |
4/sek |
25,0(1,40) |
|
4V320-08 |
Wlot=wylot=G1/4 |
2 pozycja 5-kierunkowa |
4/sek |
25,0(1,40) |
|
4V330C-08 |
Wlot=Wylot=G3/8 Wylot=G1/4 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
18,0(1,00) |
|
4V330E-08 |
Wlot=Wylot=G3/8 Wylot=G1/4 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
18,0(1,00) |
|
4V330P-08 |
Wlot=Wylot=G3/8 Wylot=G1/4 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
18,0(1,00) |
|
4V310-10 |
Wlot=wylot=G1/4 |
2 pozycja 5-kierunkowa |
4/sek |
30(1,68) |
|
4V320-10 |
Wlot=wylot=G1/4 |
2 pozycja 5-kierunkowa |
4/sek |
30(1,68) |
|
4V330C-10 |
Wlot=Wylot=G3/8 Wylot=G1/4 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
18,0(1,00) |
|
4V330E-10 |
Wlot=Wylot=G3/8 Wylot=G1/4 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
18,0(1,00) |
|
4V330P-10 |
Wlot=Wylot=G3/8 Wylot=G1/4 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
18,0(1,00) |
|
4V410-15 |
Wlot=wylot=G1/2 |
2 pozycja 5-kierunkowa |
3 razy/sekundę |
50,0(2,79) |
|
4V420-15 |
Wlot=wylot=G1/2 |
2 pozycja 5-kierunkowa |
3 razy/sekundę |
50,0(2,79) |
|
4V430C-15 |
Wlot=wylot=G1/2 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
30(1,68) |
|
4V430E-15 |
Wlot=wylot=G1/2 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
30(1,68) |
|
4V430P-15 |
Wlot=wylot=G1/2 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
30(1,68) |
Często zadawane pytania:
1. Jak duża jest częstotliwość 5-drogowego zaworu elektromagnetycznego serii 4V?
Maksymalna częstotliwość akcji 5 razy/sekundę.
2. Czy 5-drogowy zawór elektromagnetyczny serii 4V może być włączony przez długi czas?
TAK, nasza cewka jest w 100% ED.
3. Jak poprawić żywotność elektrozaworów 4V?
Sugerowany separator olej-woda do filtrowania wilgoci i zanieczyszczeń znajdujących się w powietrzu
4. Czy cewka elektromagnesu zablokuje złącze węża powietrznego lub złącze?
Nie stanie się to, ponieważ cewkę można wyregulować odkręcając nakrętkę cewki
5. Różnica między napięciem AC i DC?
DC to prąd stały, AC to prąd przemienny. Ogólnie rzecz biorąc, energia elektryczna w gospodarstwie domowym to AC220V
| Powiązane akcesoria do zaworów elektromagnetycznych serii 4V200: Złączki i kolektory |
||||
 |
|
|
 |
|
|
|

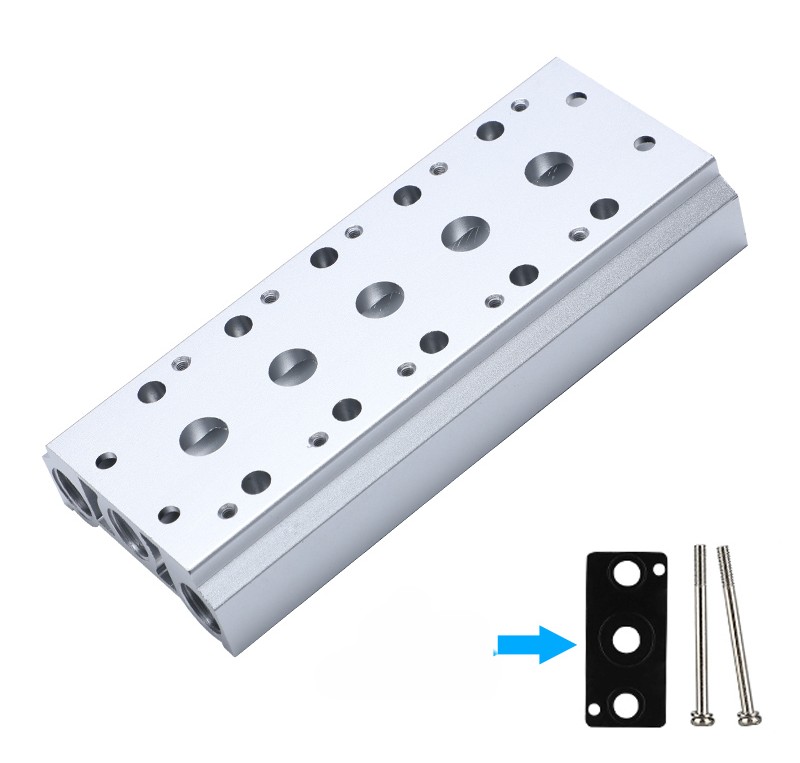

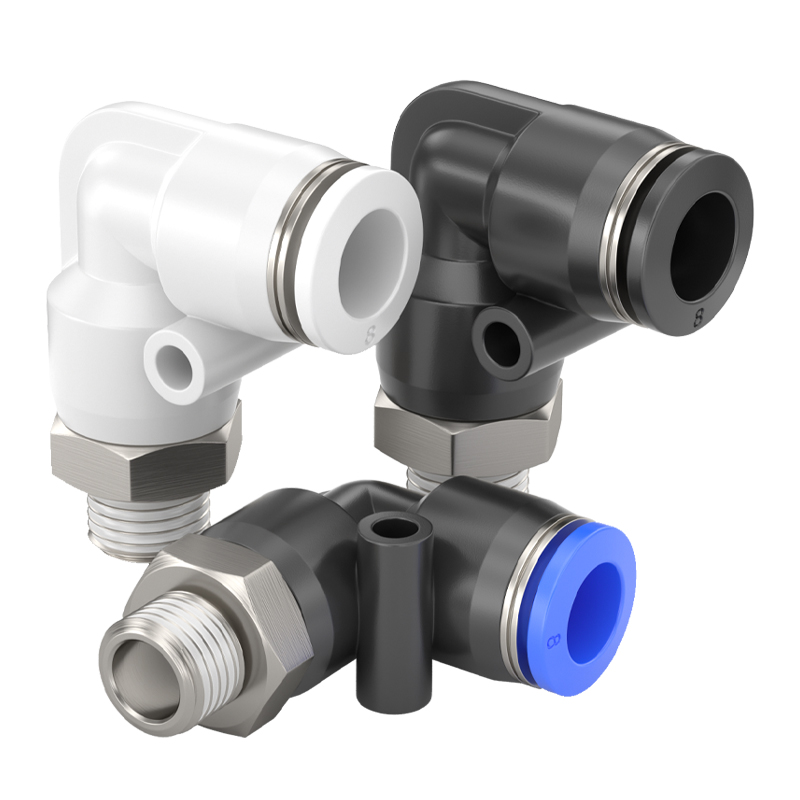

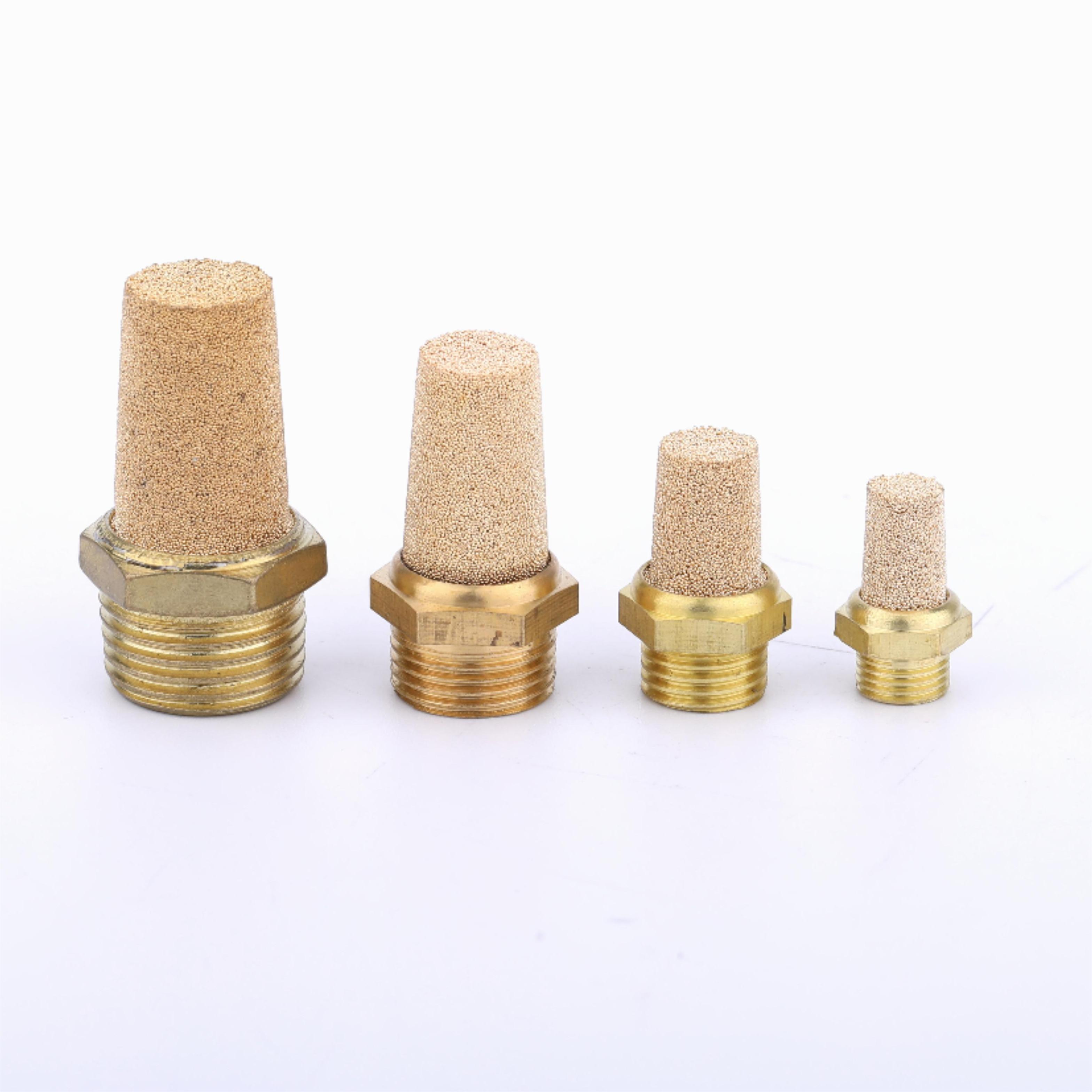

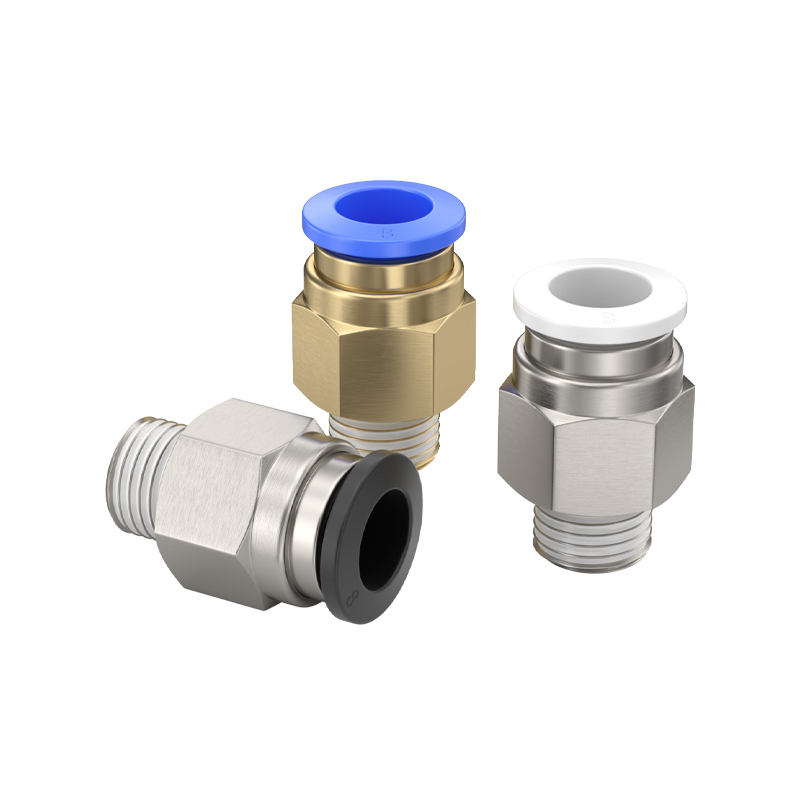

Dopasowanie do komputera | Dopasowanie PL | Kolektor serii 4V200 | tłumik typu wieżowego |
