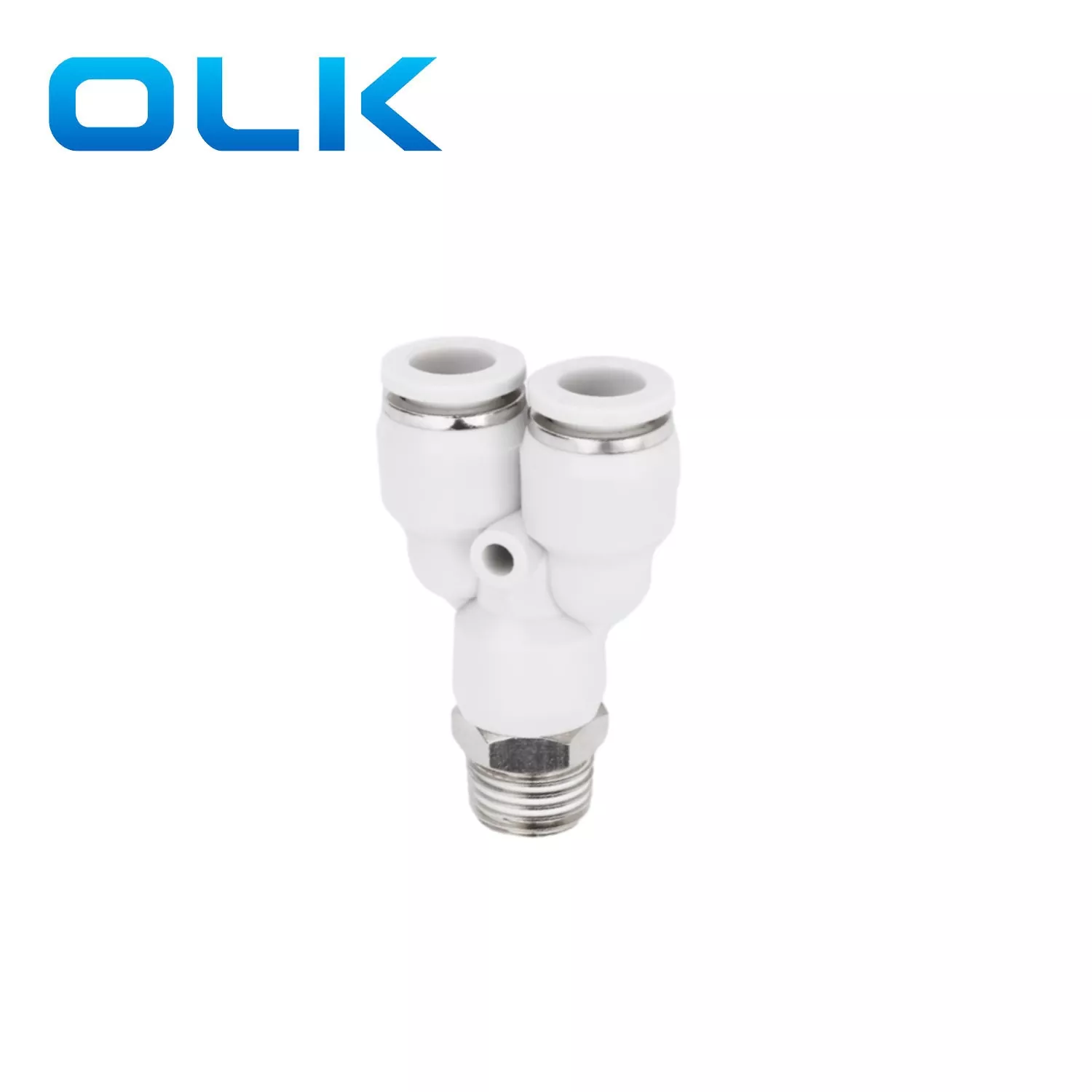

Szybkie łączenie rurki umożliwiają bezpieczne połączenie, po prostu wciskając rurkę do końca.
Aby usunąć rurkę, najpierw wepchnij rękaw z uwag na równomiernie, aby otworzyć sprężynowy kolek, a następnie rurkę można łatwo wyciągnąć.
Szybkie łączniki rurowe są używane w pneumatycznym systemie Tybe
Złącze pneumatyczne z różnymi typami mogą spełniać wszystkie needs w systemie rur pneumatycznych
Nawet po zainstalowaniu kierunek rurki można swobodnie zmienić
Mosiężny korpus niklu jest odporny na korozję i przeciwdziałanie
Wszystkie klej nici R i NPT ma efekt uszczelnienia.
Wszystkie proste wątki są standardowymi pierścieniami o.
Tabela porównawcza specyfikacji wątków dla złączek pneumatycznych
| Nić rurki stożkowej 55 ° | |||||
| Kod | 01 | 02 | 03 | 04 | 06 |
| Nitka | R1/8 | R1/4 | R3/8 | 1/2 | R3/4 |
| 55 ° Nić prostej rurki | |||||
| Kod | G01 | G02 | G03 | G04 | G06 |
| Nitka | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 |
| Wątek metryczny | |||||
| Kod | M3 | M5 | M6 | ||
| Nitka | M3x0.5 | M5x0.8 | M6x1.0 | ||
| Nić rurki stożkowej 60 ° | |||||
| Kod | N01 | N02 | N03 | N04 | N06 |
| Nitka | NPT1 / 8 | NPT1 / 4 | NPT3/8 | NPT1 / 2 | NPT3/4 |
| Ujednolicony gwint drobny | |||||
| Kod | U10 | ||||
| Nitka | 10-32unf | ||||
UWAGA: Złączenie pneumatyczne OLK są domyślnie wysyłane z gwintami stożkowymi. Jeśli wymagane są inne typy wątków (np. Równolegle, metryka, NPT itp.), Powiadom nasz zespół sprzedaży OLK podczas składania zamówienia.
Wspólne gwinty i normy gwintowe do szybkiego łączenia rurki
| Typ wątku | Kod wątku | Formularz wątku | Kąt gwintu (α) | Typ dopasowania | Standardy | Standardowy kod | Standardowa organizacja |
| BSPP (cylindryczny, nie uwięziony) | G | Wewnętrzny/zewnętrzny | 55 ° | Równoległe/równoległe | ISO 228-1 2003 | ISO | ISO - Międzynarodowa Organizacja Standaryzacji |
| BSPP | Wewnętrzny/zewnętrzny | 55 ° | Równoległe/równoległe | GB/T 7307 2001 | GB | SAC - Administracja Standaryzacyjna Chin | |
| Pf | Wewnętrzny/zewnętrzny | 55 ° | Równoległe/równoległe | BS 228-1 2003 | BS | BSI - British Standards Institution | |
| Jis B 0202 | On | JISC - Japońskie komitet standardów przemysłowych | |||||
| KS B 0221 | Ks | KATS - Koreańska agencja ds. Technologii i standardów | |||||
| BSPT (zwężający się, uszczelnianie) | Rp | Wewnętrzny | 55 ° | Zwężane/równoległe | ISO 7-1 | ISO | ISO - Międzynarodowa Organizacja Standaryzacji |
| RC | Wewnętrzny | Zwężane/równoległe | GB/T 7306-1987 | GB | SAC - Administracja Standaryzacyjna Chin | ||
| R | Zewnętrzny | Zwężane/równoległe | BS 21 1985 | BS | BSI - British Standards Institution | ||
| BSPT | Wewnętrzny/zewnętrzny | 55 ° | Zwężane/zwężane | Jis B 0203 | On | JISC - Japońskie komitet standardów przemysłowych | |
| Pt | Wewnętrzny/zewnętrzny | Zwężane/zwężane | KS B 0222 | Ks | KATS - Koreańska agencja ds. Technologii i standardów | ||
| NPSC (amerykańskie wewnętrzne) | NPSC | Wewnętrzny | 60 ° | Zwężane/równoległe | ANSI B1.20.1-1983 | Ansi | ANSI - American National Standards Institute |
| GB/T 12716-2002M | GB | SAC - Administracja Standaryzacyjna Chin | |||||
| NPT (American Stored) | Npt | Wewnętrzny/zewnętrzny | 60 ° | Zwężane/zwężane | ANSI B1.20.1-1983 | Ansi | ANSI - American National Standards Institute |
| GB/T 12716-2002M | GB | SAC - Administracja Standaryzacyjna Chin | |||||
| Wątek metryczny | M | Wewnętrzny/zewnętrzny | 60 ° | Równoległe/równoległe | ISO 261-1998 | ISO | ISO - Międzynarodowa Organizacja Standaryzacji |
| GB/T 1193-2003 | GB | SAC - Administracja Standaryzacyjna Chin |

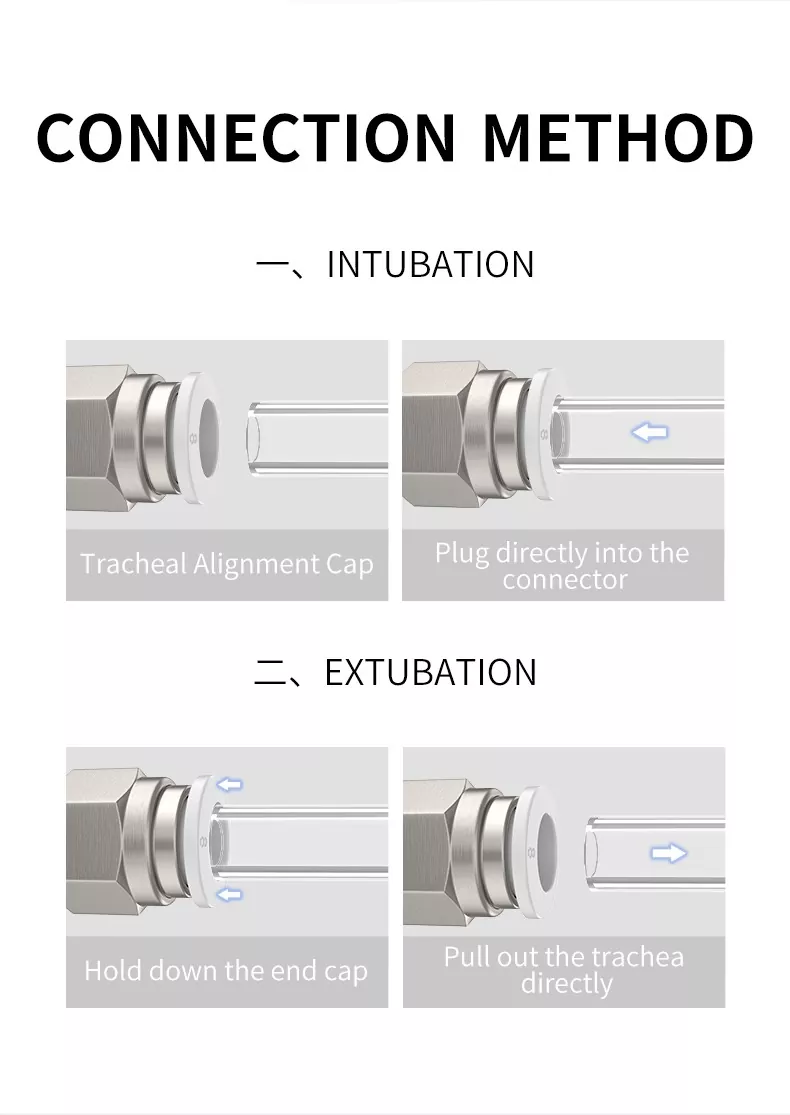

1. Aby potwierdzić, że ostateczny przekrój węża jest pionowy, nie ma zadrapań na zewnętrznym obwodzie węża. Wąż nie jest eliptyczny.
2. Pamiętaj, aby potwierdzić, że wąż jest wstawiany do końca węża. W przeciwnym razie występuje wyciek powietrza.
3. Pamiętaj, aby potwierdzić, że wąż nie zostanie wyciągnięty po wstawianiu węża.
1. Przed rozłączeniem rurki pamiętaj, aby potwierdzić, że ciśnienie wewnątrz rurki wynosi „0”.
2. Wciśnij pierścień uwalniania równomiernie na dno i wyciągnij rurkę. Jeśli pierścień uwalniania nie jest naciskany na miejscu, rurka prawdopodobnie nie jest wyciągana lub może być napięta. Ruroże mogą pozostać wewnątrz złączki rurki.
