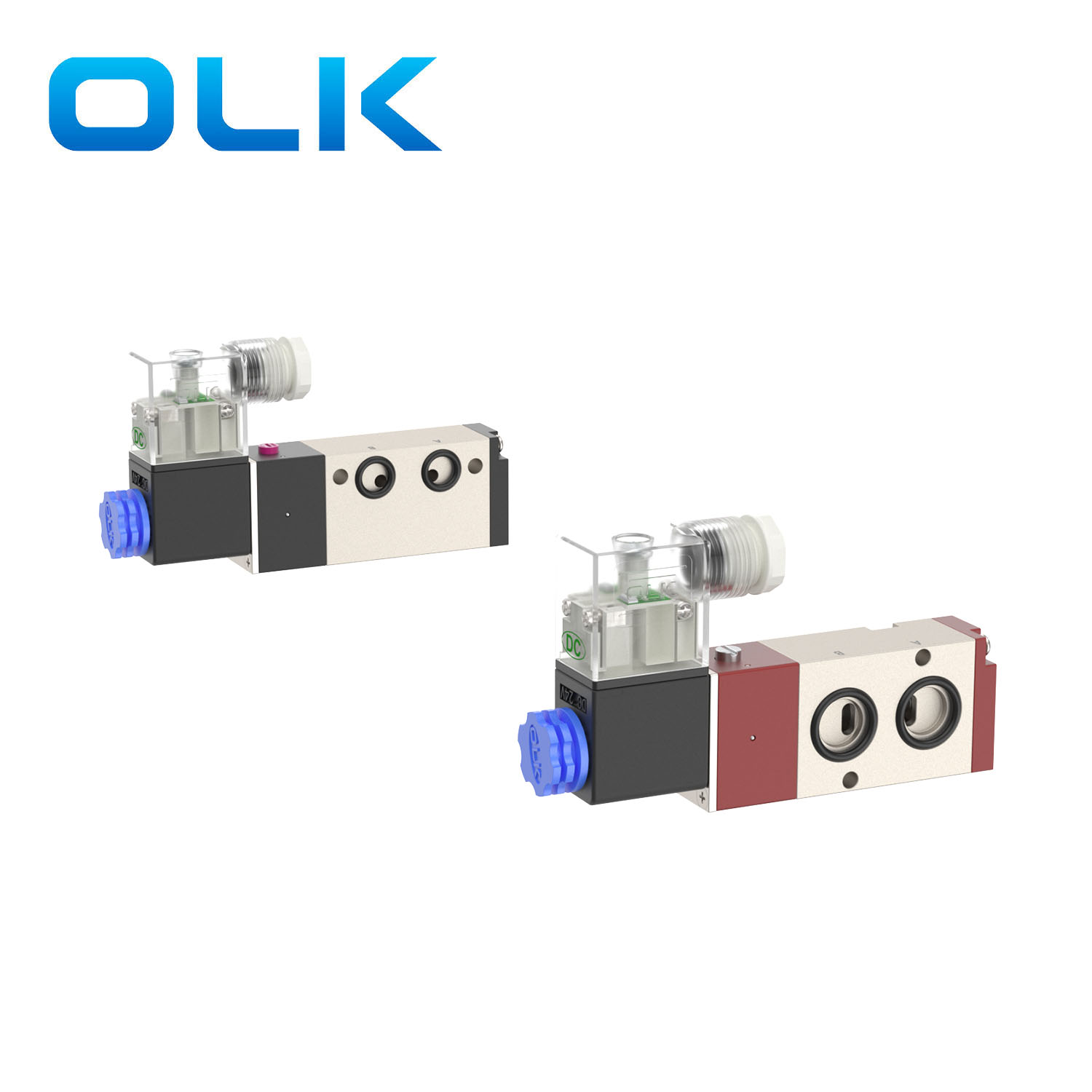

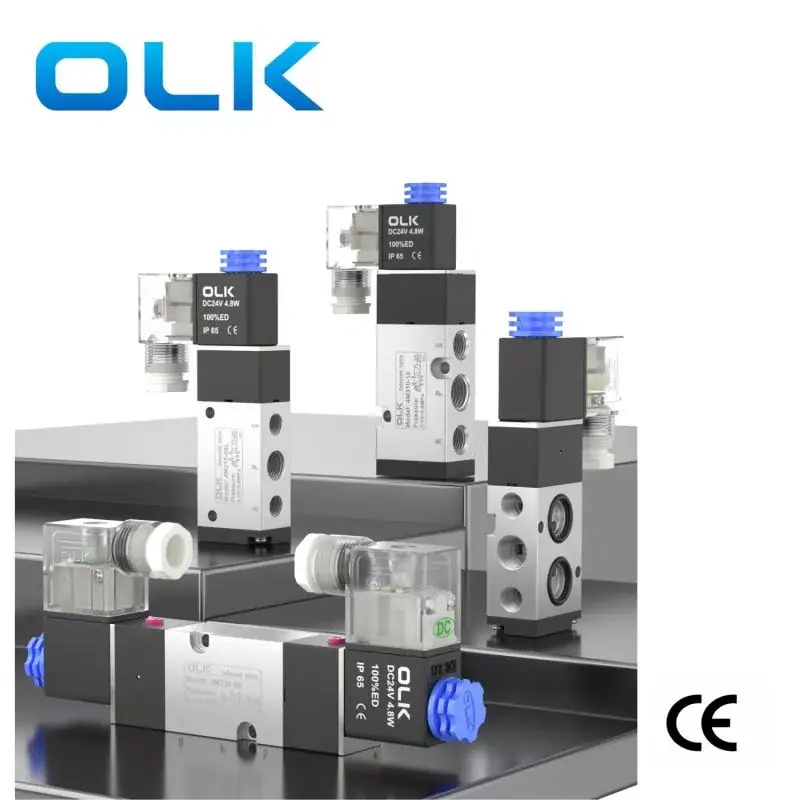

Seria Ouleikai (OLK) 4M sprzedawanych bezpośrednio dwupozycyjnych, pięciodrogowych elektromagnetycznych zaworów kierunkowych wykorzystuje sterowanie sterowane pilotem, charakteryzujące się szybką reakcją i niezawodnym działaniem, odpowiednie do sterowania cylindrami dwustronnego działania. Cewka jest oznaczona logo ED, co pozwala na ciągłe zasilanie przez dłuższy czas. Dwugłowicowy dwupozycyjny zawór elektromagnetyczny posiada funkcję pamięci. Pogrubiony korpus zaworu ulega twardemu utlenianiu w celu zwiększenia twardości powierzchni. Przed użyciem należy sprawdzić zawór i rurociąg, aby upewnić się, że są nienaruszone i wolne od wycieków, aby uniknąć wpływu na normalne działanie zaworu.
Elektrozawór kierunkowy serii 4M jest odmianą elektrozaworu 4V, działającą na tej samej zasadzie co zawór elektromagnetyczny 4V. W oparciu o różne wymagania instalacyjne, w zaworach serii 4M zmodyfikowano niektóre wymiary interfejsu i otworu montażowego. Firma Ouleikai (OLK) oferuje różnorodne specyfikacje i modele, aby sprostać różnym potrzebom klientów, zapewniając konfigurowalne usługi.

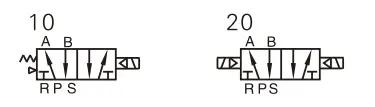

SYMBOL:
| Kod Oderinga |
|||||
| 4M: | 3 | 10 | 10 | A |
|
| 4M: 2-pozycyjny 5-drogowy zawór elektromagnetyczny (NAMRU) |
KOD | Typ zaworu |
ROZMIAR PORTU |
Woltaż |
Metoda okablowania |
|
|
SERIA 1:100 |
10: sterowanie pojedynczym zaworem elektromagnetycznym 5/2-drożnym |
M5:M5 | Odp.: AC220V | Puste: TWOJE |
|
|
SERIA 2:200 |
20: sterowanie podwójnym elektrozaworem 5/2-drożnym |
06:G1/8 | B: DC24V | L: Linia |
|
|
SERIA 3:300 |
|
08:G1/4 | Odp.: AC110V |
|
|
|
|
|
10:G3/8 | Odp.: AC24V |
|
|
|
|
|
|
F: DC12V |
|
Cechy produktu:
1. Konstrukcja sterowana wewnętrznie pilotem.
2. Struktura typu tłokowego, charakteryzująca się doskonałym uszczelnieniem i reakcją.

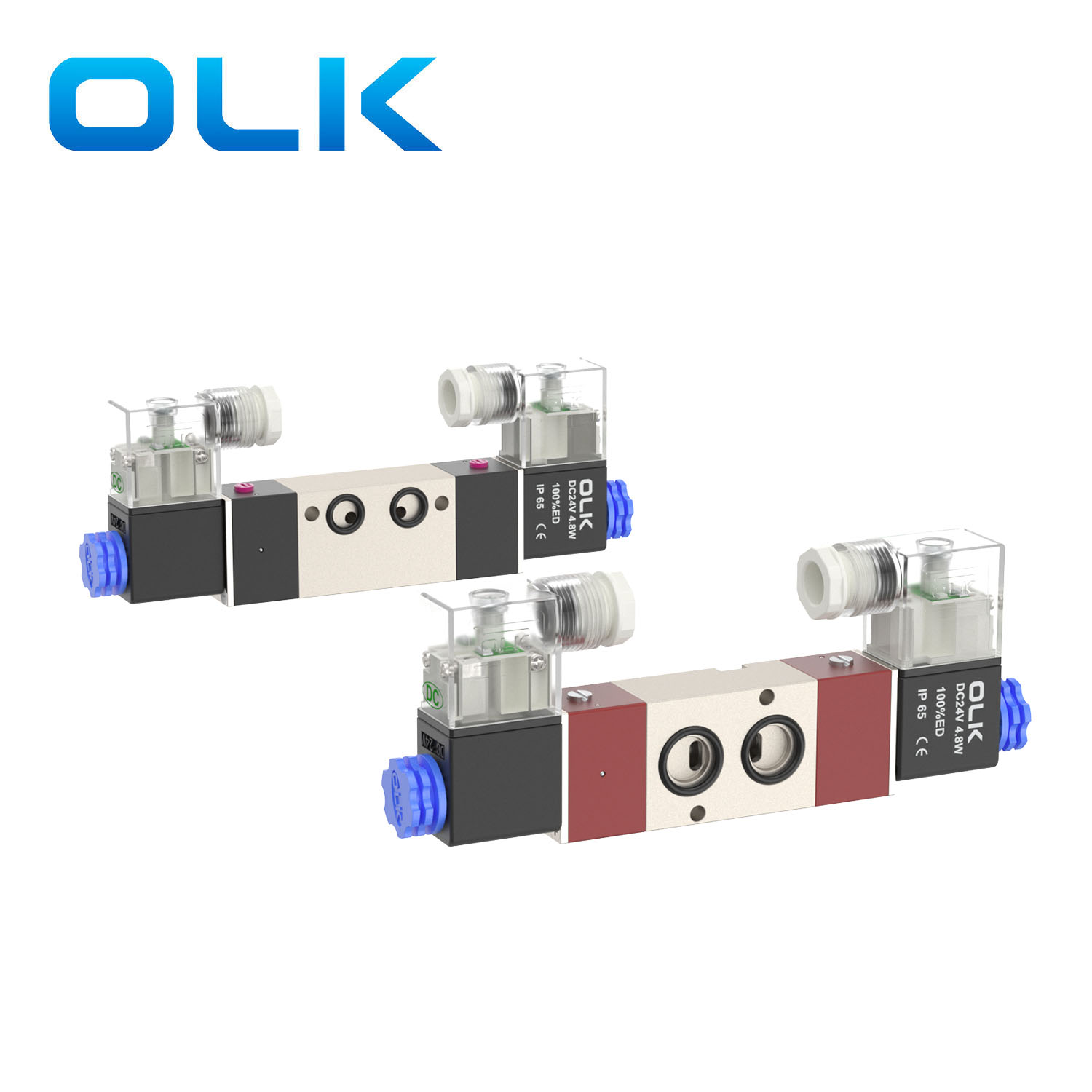

3. Elektrozawór dwugłowicowy dwupołożeniowy z funkcją pamięci.
4. Dwugłowicowy, dwupozycyjny zawór elektromagnetyczny z funkcją pamięci.
5. Otwory wewnętrzne obrobione specjalnymi technikami, co skutkuje minimalnym oporem tarcia, niskim ciśnieniem powietrza rozruchowego i dłuższą żywotnością.
6. Praca bez smarowania.
7. Montaż na płycie bocznej, umożliwiający bezpośrednie połączenie z elementami wykonawczymi.
8. Wyposażony w ręczne urządzenie umożliwiające wygodną instalację i debugowanie.
9. Dostępne do wyboru różne standardowe poziomy napięcia.
|
środek roboczy |
Powietrze (przefiltrowane przez filtr powyżej 40µm) |
|
Działanie |
Typ pilota |
|
liczba stanowisk |
2 pozycja 5-kierunkowa |
|
smarowniczy |
niepotrzebny |
|
Zakres ciśnienia roboczego MPa(psi) |
0,15∼0,8(21~114) |
|
Gwarantowana odporność na ciśnienie |
1,5 MPa (215 psi) |
|
Temperatura pracy °C |
-20∼70 |
|
Materiał korpusu |
stop aluminium |
|
Standardowe napięcie |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Użyj zakresu napięcia |
AC:±15%DC:±10% |
|
zużycie energii |
AC: 6VA DC: 4,8W |
|
poziom ochrony |
IP65 (DIN40050) |
|
stopień odporności na ciepło |
Klasa B |
|
Typ połączenia |
Typ gniazda DIN, typ gniazda |
|
Czas wzbudzenia |
0,05 sekundy lub mniej |
|
model |
Średnica portu |
MAKSYMALNA częstotliwość robocza |
Przekrój przepływu mm² (wartość CV) |
|
4M210-06 |
Dolot=G1/8 |
5 razy/sekundę |
14,0(0,78) |
|
4M220-06 |
Dolot=G1/8 |
5 razy/sekundę |
14,0(0,78) |
|
4M210-08 |
Wlot = G1/4 Wylot = G1/8 |
5 razy/sekundę |
16,0(0,89) |
|
4M220-08 |
Wlot = G1/4 Wylot = G1/8 |
5 razy/sekundę |
16,0(0,89) |
|
4M310-08 |
Wlot=G3/8 Wylot=G1/4 |
4/sek |
25,0(1,40) |
|
4M320-08 |
Wlot=G3/8 Wylot=G1/4 |
4/sek |
25,0(1,40) |
|

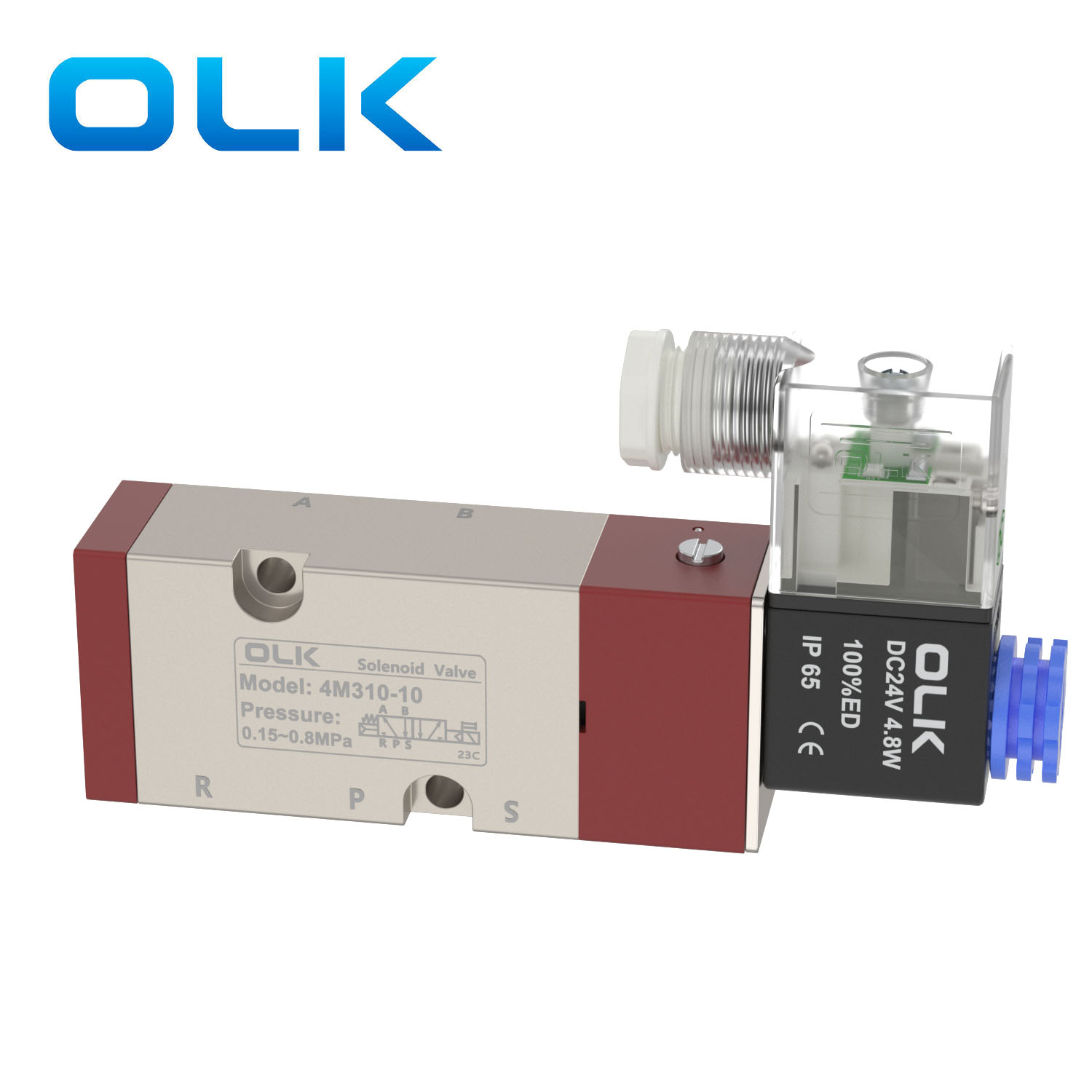

4M310-10 |
Dolot=G1/4 |
4/sek |
30(1,68) |
|
4M320-10 |
Dolot=G1/4 |
4/sek |
30(1,68) |
