Jedną z kluczowych cech naszego nożnego zaworu kierunkowego jest jego trwała i wysokiej jakości konstrukcja. Wykonany z materiałów najwyższej jakości, zawór ten został zaprojektowany tak, aby wytrzymać nawet najbardziej wymagające warunki i zapewnić długotrwałą wydajność. Kompaktowy rozmiar i lekka konstrukcja ułatwiają instalację i obsługę nawet w ciasnych przestrzeniach.
Zawór nożny to element pneumatyczny obsługiwany ruchem stopy w celu kontrolowania kierunku przepływu powietrza. Jest szeroko stosowany w produkcji maszyn, zautomatyzowanym montażu i sprzęcie testującym. Naciśnięcie pedału powoduje przesunięcie suwaka zaworu, przełączając przepływ powietrza, umożliwiając uruchomienie, zatrzymanie lub zmianę kierunku siłowników. Zawór stopowy charakteryzuje się zwartą konstrukcją i szybką reakcją, skutecznie upraszczając operacje i poprawiając wydajność produkcji. W zależności od wymagań roboczych można wybrać modele z mechanizmami blokującymi, osłonami ochronnymi lub tłumikami, aby dopasować je do różnych środowisk i standardów bezpieczeństwa.
Główną zaletą zaworu stopowego jest to, że umożliwia operatorowi sterowanie zaworem stopą, uwalniając obie ręce do innych zadań.

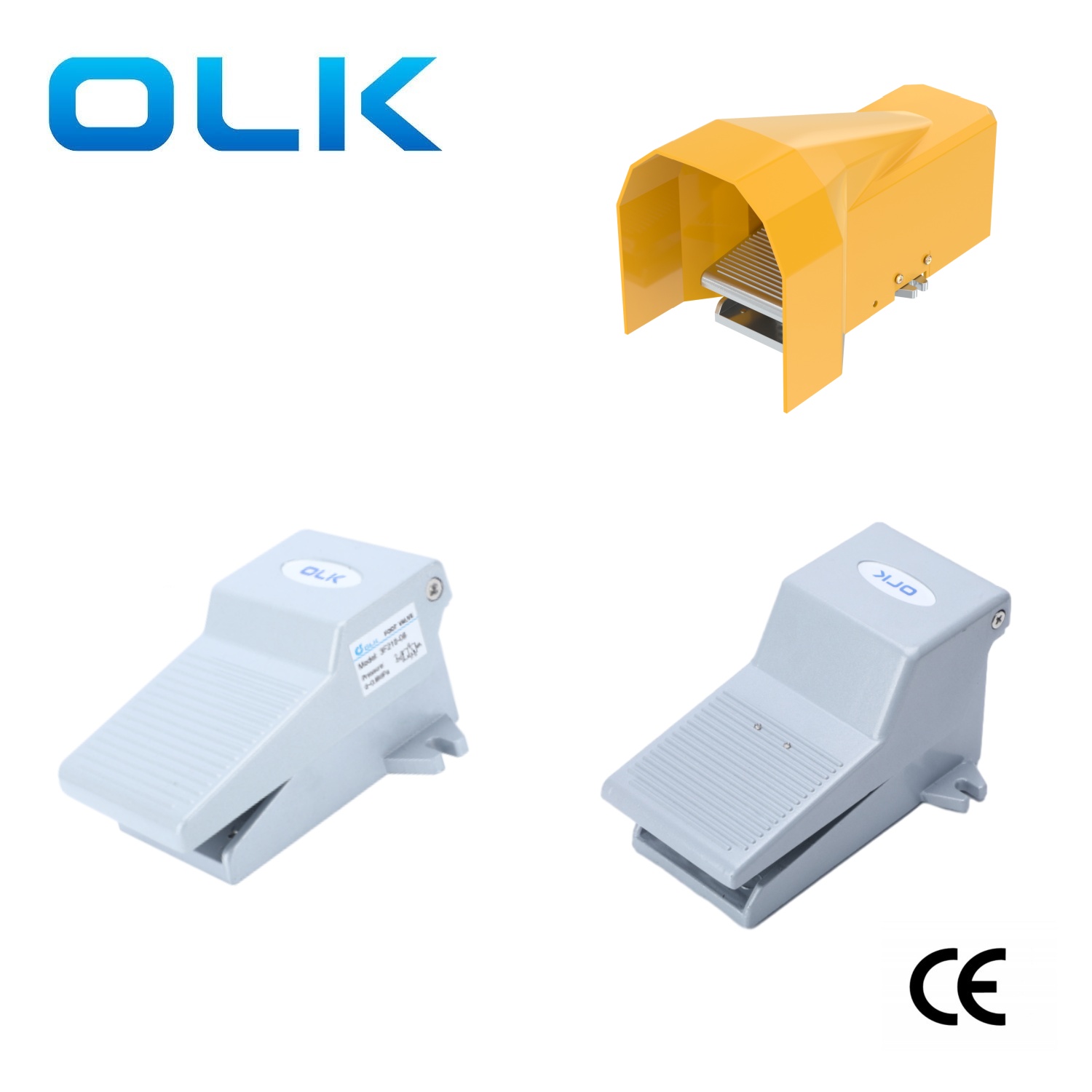

Aby zapobiec przypadkowemu uruchomieniu, można dodać obudowę ochronną.
Do zastosowań wymagających ciągłego uruchamiania przy mniejszym wysiłku można wybrać zawór stopowy z blokadą.
OLK jest jednym z wiodących producentów pneumatyki w Chinach, produkującym najszerszą gamę zaworów stopowych z dużym zapasem i szybką dostawą.
Dzięki ponad 22-letniemu doświadczeniu w branży nasz zespół techniczny świadczy profesjonalne usługi OEM/ODM.
Oferujemy wiele opcji kolorów nadwozia i dostosowywanie logo lasera UV, aby uzyskać bardziej wyrafinowany i profesjonalny wygląd marki.
|
|
|
|
|
|
|
|
|
|
Model |
FV-02 |
3FM210 |
3F210 |

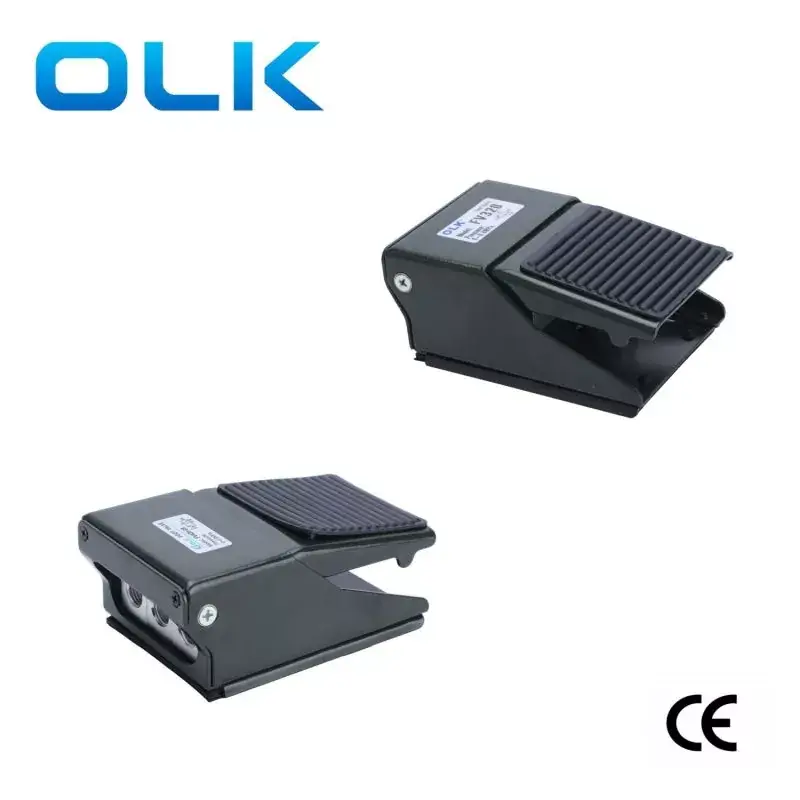

FV320 |
FV420 |
4F210 |
|
|
Droga/pozycja |
2 pozycja 3 sposób |
2 pozycja 3 sposób |
2 pozycja 3 sposób |
2 pozycja 3 sposób |
2 pozycja 4 sposób |
2 pozycja 5-kierunkowa |
|
|
Cechy wyglądu produktu |
Rozmiar portu |
Wlot=wylot=G1/4 |
06:Wlot=wylot=G1/8 08:Wlot=wylot=G1/4 |
06:Wlot=wylot=G1/8 08:Wlot=wylot=G1/4 |
Wlot=wylot=G1/4 Port wylotowy=G1/8 |
Wlot=wylot=G1/4 Otwór wylotowy=G1/8 |
Wlot=wylot=G1/4 |
|
Typ blokady |
Bez zamka |
Bez zamka |
Opcjonalny zamek / bez zamka |
Bez zamka |
Bez zamka |
Opcjonalny zamek / bez zamka |
|
|
Port wydechowy |
Wbudowany otwór wylotowy |
Wbudowany otwór wylotowy |
Wbudowany króciec wydechowy z tłumikiem |
Port boczny (G1/8) |
Port boczny (G1/8) |
Wbudowany króciec wydechowy z tłumikiem |
|
|
Materiał korpusu zaworu |
Korpus zaworu: stop aluminium |
Korpus zaworu: stop aluminium |
Korpus zaworu: stop aluminium |
Korpus zaworu: stop aluminium |
Korpus zaworu: stop aluminium |
Korpus zaworu: stop aluminium |
|
|
Mata antypoślizgowa |
// |
Podkładka antypoślizgowa u podstawy zaworu zapewniająca stabilne ustawienie. |
Na wszystkich czterech nóżkach zamontowane są podkładki antypoślizgowe. |
Antypoślizgowa podkładka na pedale zapewnia bezpieczniejszą kontrolę nożną i u podstawy zaworu zapewniającą stabilną pozycję. |
Antypoślizgowa podkładka na pedale zapewnia bezpieczniejszą kontrolę nożną i u podstawy zaworu zapewniającą stabilną pozycję. |
Na wszystkich czterech nóżkach zamontowane są podkładki antypoślizgowe. |
|
|
Funkcje i zastosowania |
Podstawowy zawór stopowy, prosta konstrukcja, odpowiedni do włączania/wyłączania pojedynczego obiegu powietrza, np. małego sprzętu lub stanowisk testowych. |
Kompaktowy i szybko reagujący typ, idealny do sterowania cylindrami jednostronnego działania lub prostych operacji przedmuchu. |
Klasyczny model o większym przepływie i stabilnej wydajności, odpowiedni do ogólnych układów sterowania pneumatycznego. |
Nadaje się do cylindrów jednostronnego działania i jest stosowany w urządzeniach przemysłowych, maszynach znakujących i montażu |
Umożliwia dwukierunkowe sterowanie cylindrami, odpowiednie do cylindrów dwustronnego działania lub przełączania źródła powietrza. |
Standardowy zawór stopowy 5/2 do sterowania ruchem cylindrów do przodu i do tyłu; najczęściej używany model. |
|
