Złącze kolankowe męskie PL-G typu Push-In
  • Złącze kolankowe męskie PL-G typu Push-InZłącze kolankowe męskie PL-G typu Push-In
  • Złącze kolankowe męskie PL-G typu Push-InZłącze kolankowe męskie PL-G typu Push-In

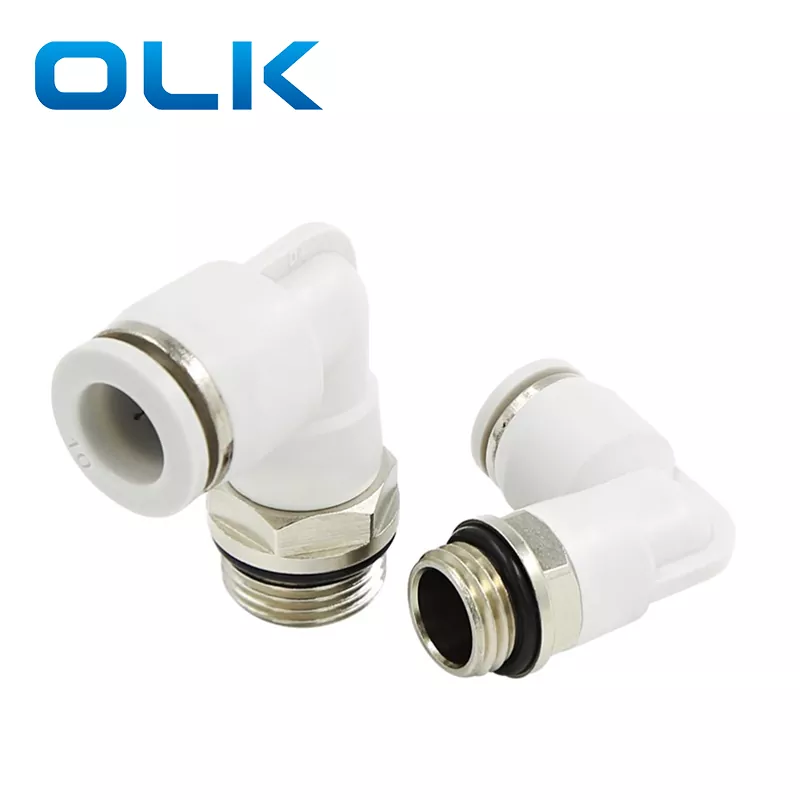

Złącze kolankowe męskie PL-G typu Push-In

Model:PL6-02G
Jako profesjonalny producent męskich złączek kolankowych PL-G, możesz mieć pewność, że kupisz męskie złącze kolankowe PL-G z naszej fabryki, a OLK zaoferuje najlepszą obsługę posprzedażną i terminową dostawę.
  • Brand:

    OLK
  • Type:

    L Type Elbow BSPP Male Thread (G Thread)
  • Color:

    Black,White,Blue

Złączka kolankowa męska PL-G wciskana to kolanko 90 stopni z gwintem G, idealne do stosowania w ograniczonych przestrzeniach lub tam, gdzie wymagane jest przekierowanie rurki. Wyposażone w pierścienie uszczelniające zapobiegające wyciekom powietrza lub płynu.

Cechy produktu: Zwarta konstrukcja, odpowiednia do małych przestrzeni; Konstrukcja kierownicza pod kątem prostym, wygodna w przypadku okablowania tchawicy

Kod zamówienia

PL

8

--

G01

Model

Rozmiar rury (metryczny)



Typ gwintu (gwint rurowy prosty 55°)



4:4 mm



01:G1/8



6:6 mm



02:G1/4



8:8 mm



03:G3/8



10:10mm



04:G1/2



12:12mm







14:14 mm







16:16 mm







Płyn

Powietrze/woda (warunkowo)/próżnia

Ciśnienie robocze

0-1,0 MPa

Ciśnienie próżniowe

-100 kpa (10 torów)

Temperatura robocza

-10-60 ℃

Tworzywo

NYLON (PA), poliuretan (PU)

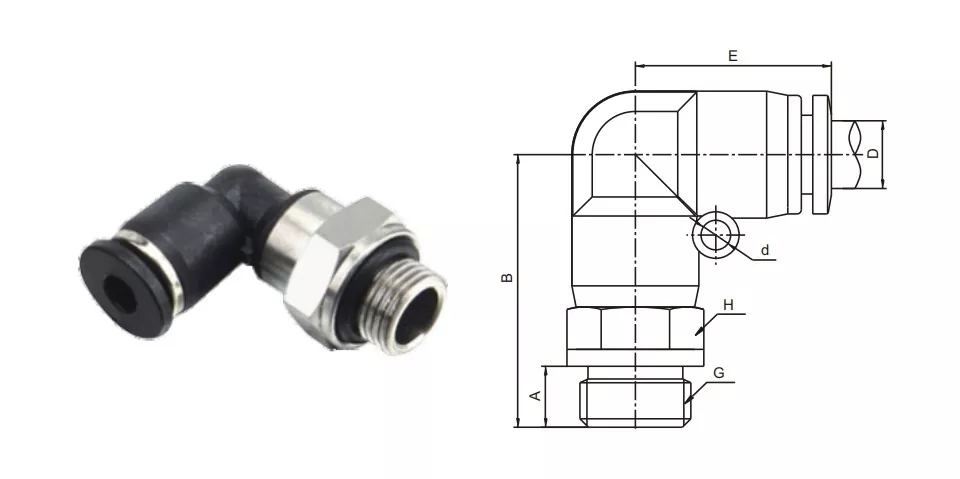

D

G

A

B

E

H

d

PL4-G01

4

G1/8

6

24

19.7

14

-

PL4-G02

G1/4

8

25

19.7

17

-

PL6-G01

6

G1/8

6

24

20.8

14

3.5

PL6-G02

G1/4

8

25

20.8

17

3.5

PL6-G03

G3/8

10

25

20.8

20

3.5

PL6-G04

G1/2

12

25

20.8

24

3.5

PL8-G01

8

G1/8

6

25

23.5

14

4.5

PL8-G02

G1/4

8

25

23.5

17

4.5

PL8-G03

G3/8

10

26

23.5

20

4.5

PL8-G04

G1/2

12

29

23.5

24

4.5

PL10-G01

10

G1/8

6

29

27.4

14

4.5

PL10-G02

G1/4

8

29

27.4

17

4.5

PL10-G03

G3/8

10

30

27.4

20

4.5

PL10-G04

G1/2

12

31

27.4

24

4.5

PL12-G02

12

G1/4

8

31

30.3

17

5

PL12-G03

G3/8

10

33

30.3

20

5

PL12-G04

G1/2

12

33

30.3

24

5

PL16-G03

16

G3/8

10

43

34

24

4

PL16-G04

G1/2

12

45

34

24

4



Nazwa/typ

Opis struktury interfejsu

Łokieć PC

Złącze rurowe jest wygięte pod kątem 90°, a drugi koniec posiada gwint wewnętrzny

PL Łokieć

Jeden koniec jest włożony, a drugi koniec ma gwint zewnętrzny 90°

Kolanko PV

Obydwa końce są typu wkładanego do rurki, z zagięciem 90°



Często zadawane pytania:

Z jakiego materiału wykonane jest złącze PL?

miedź


Jakie są nazwy części łączników rurowych?

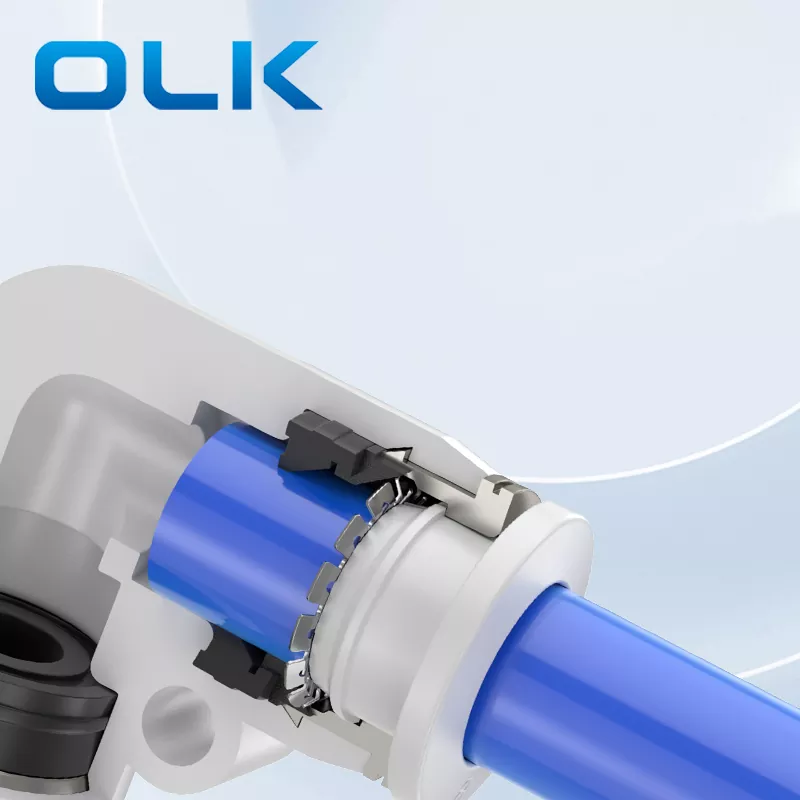

Wewnętrzna konstrukcja złączki rurowej do szybkiego łączenia:Zwolnienie, zestaw kart ze stopu cynku, sprężyna zacisku blokującego, tuleja blokująca, pierścień uszczelniający zapięcia, tworzywa sztuczne o wysokiej wytrzymałości


Jaki to rodzaj gwintu PL?

Jest to gwint metryczny, M oznacza.


Co oznacza „łokieć” w montażu pneumatycznym?

Łącznik kolankowy: Łącznik pneumatyczny, który umożliwia zmianę kierunku rury, zwykle pod kątem 90 stopni.
