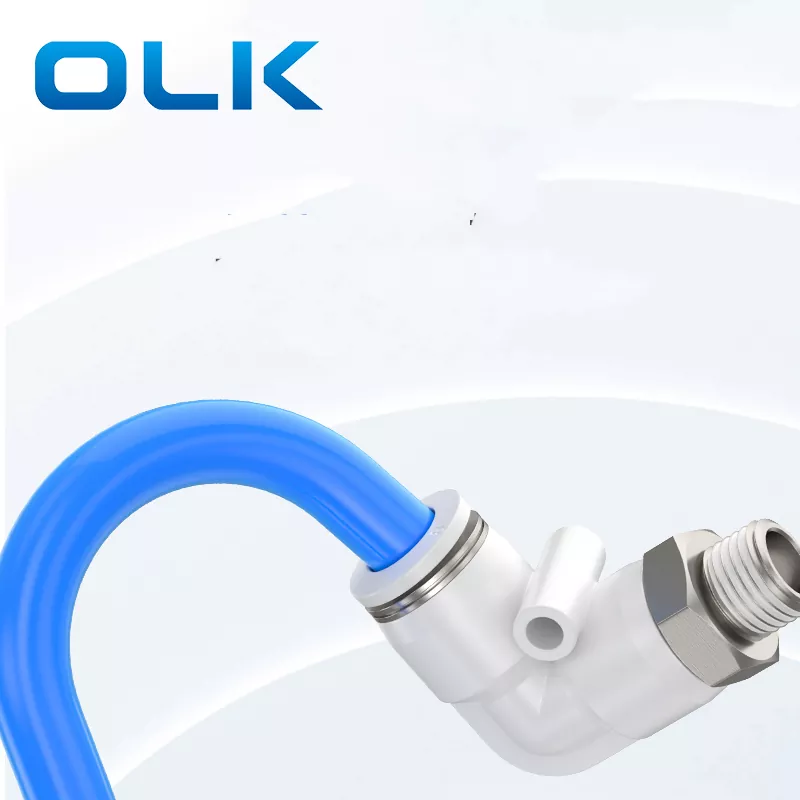

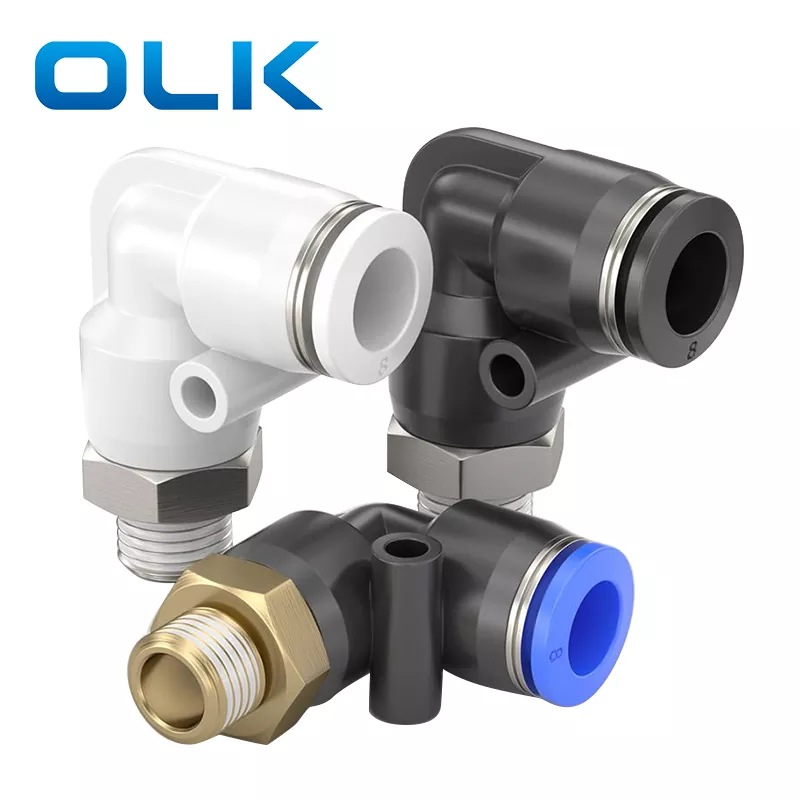

Męskie pchnięcie łokcia PL w dopasowaniu rurowym jest 90-stopniowym złączem łokciowym idealnym do stosowania w ograniczonych przestrzeniach lub gdzie wymagane jest przekierowanie rur.
Funkcje produktu: kompaktowa konstrukcja, odpowiednia dla małych przestrzeni; konstrukcja sterowania kątem prostym, wygodna do okablowania tchawicy
|
Kod zamawiania |
|||
|
Pl |
8 |
-- |
01 |
|
Model |
Rozmiar rurki (metryka) |
|
Typ gwintu (55 ° Gwint rurki) |
|
|
4: 4 mm |
|
01: G1/8 |
|
|
6: 6 mm |
|
02: G1/4 |
|
|
8: 8 mm |
|
03: G3/8 |
|
|
10: 10 mm |
|
04: G1/2 |
|
|
12: 12 mm |
|
|
|
|
14: 14 mm |
|
|
|
|
16: 16 mm |
|
|
|
Płyn |
Powietrze/woda (warunkowa)/próżnia |
|
Ciśnienie robocze |
0-1.0MPA |
|
Ciśnienie próżniowe |
-100kpa (10 Torr) |
|
Temperatura robocza |
-10-60 ℃ |
|
Tworzywo |
Nylon (PA), poliuretan (PU) |
|
Calowa montaż rurki |
Złączenie rurki metrycznej |

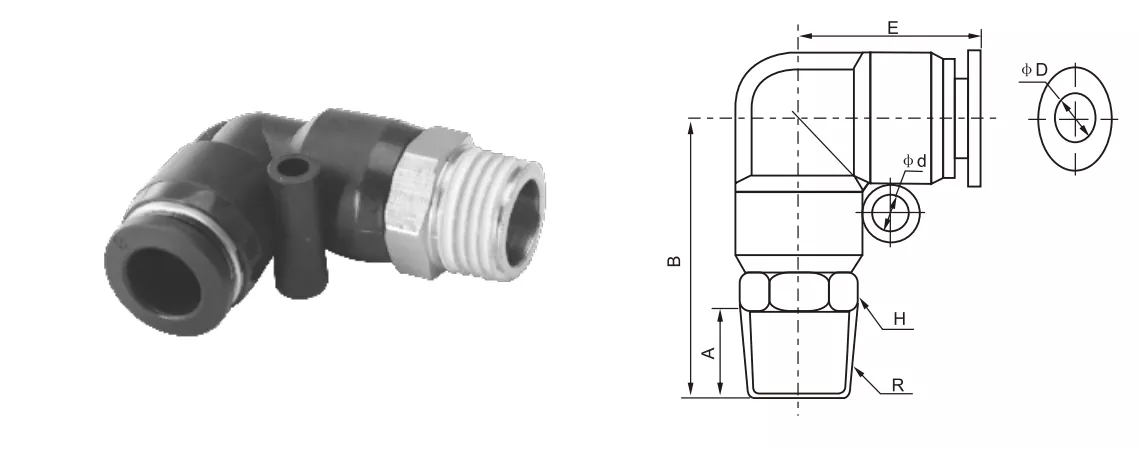

φd |
R |
A |
B |
H |
E |
φd |
|
PL5/32-M5 |
PL4-M5 |
4 |
M5 |
4.5 |
25 |
10 |
19.7 |
/ |
|
PL5/32-01 |
PL4-01 |
4 |
R1/8 |
7 |
26.5 |
10 |
19.7 |
/ |
|
PL5/32-02 |
PL4-02 |
4 |
R1/4 |
9 |
28 |
14 |
19.7 |
/ |
|
PL1/4-M5 |
PL6-M5 |
6 |
M5 |
4.5 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-01 |
PL6-01 |
6 |
R1/8 |
7 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-02 |
PL6-02 |
6 |
R1/4 |
9 |
29.5 |
14 |
20.8 |
3.5 |
|
PL1/4-03 |
PL6-03 |
6 |
R3/8 |
10 |
30.5 |
17 |
20.8 |
3.5 |
|
PL1/4-04 |
PL6-04 |
6 |
R1/2 |
11 |
32 |
21 |
20.8 |
3.5 |
|
PL5/16-01 |
PL8-01 |
8 |
R1/8 |
8 |
31.7 |
14 |
23.5 |
4.5 |
|
PL5/16-02 |
PL8-02 |
8 |
R1/4 |
10 |
33.8 |
14 |
23.5 |
4.5 |
|
PL5/16-03 |
PL8-03 |
8 |
R3/8 |
10 |
33.8 |
17 |
23.5 |
4.5 |
|
PL5/16-04 |
PL8-04 |
8 |
R1/2 |
11 |
35.5 |
21 |
23.5 |
4.5 |
|
PL3/8-01 |
PL10-01 |
10 |
R1/8 |
8 |
35.5 |
17 |
27.4 |
4.5 |
|
PL3/8-02 |
PL10-02 |
10 |
R1/4 |
10 |
37.5 |
17 |
27.4 |
4.5 |
|
PL3/8-03 |
PL10-03 |
10 |
R3/8 |
10 |
38 |
17 |
27.4 |
4.5 |
|
PL3/8-04 |
PL10-04 |
10 |
R1/2 |
11 |
38.6 |
21 |
27.4 |
4.5 |
|
PL1/2-01 |
PL12-01 |
12 |
R1/8 |
8 |
38 |
19 |
30.3 |
5 |
|
PL1/2-02 |
PL12-02 |
12 |
R1/4 |
10 |
39.5 |
19 |
30.3 |
5 |
|
PL1/2-03 |
PL12-03 |
12 |
R3/8 |
10 |
40.5 |
19 |
30.3 |
5 |
|
PL1/2-04 |
PL12-04 |
12 |
R1/2 |
11 |
42 |
21 |
30.3 |
5 |
|
|
PL14-03 |
14 |
R3/8 |
12 |
42.5 |
24 |
30.3 |
4 |
|
|
PL14-04 |
14 |
R1/2 |
15 |
45 |
24 |
30.3 |
4 |
|
|
PL16-03 |
16 |
R3/8 |
15 |
50 |
24 |
34 |
4 |
|
|
PL16-04 |
16 |
R1/2 |
15 |
50.5 |
27 |
34 |
4 |
|
Nazwa/typ |
Opis struktury interfejsu |
|
Łokieć na PC |
Złącze rurowe jest wygięte pod kątem 90 °, a drugi koniec jest wewnętrznie gwintowany |
|
Pl łokieć |
Jeden koniec jest wstawiany, a drugi koniec ma zewnętrzną gwint 90 ° |
|
Łokieć PV |
Oba końce są typem wstawiania rurki z zakrętem 90 ° |
Z jakiego materiału wykonane jest złącze PL?
miedź
Jakie są nazwy części łączących rurkę?

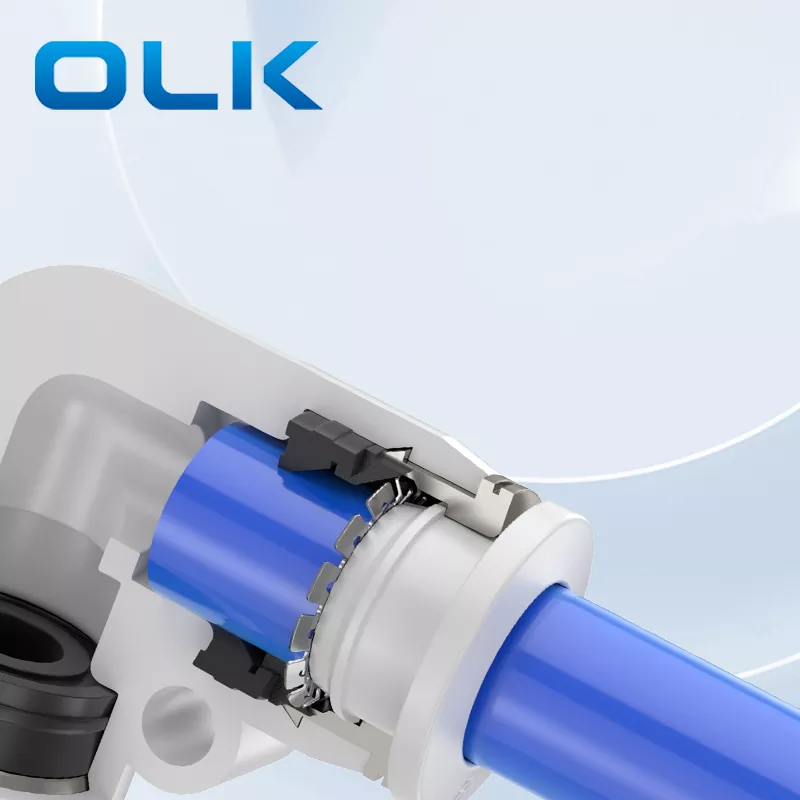

Szybkie łączenie rurki Wewnętrzna Struktura: Uwolnienie, zestaw kart z cynku, sprężyna śluzy, rękaw z blokadą, pierścień uszczelniający, tworzywa sztuczne o wysokiej wytrzymałości
Jaki to typ wątku PL?
Jest to wątek metryczny, M reprezentuje.
Co oznacza „łokieć” w dopasowaniu pneumatycznym?
Złączenie łokcia ： Złączenie pneumatyczne, które pozwala rurce zmienić kierunek, zwykle pod kątem 90 stopni.
