Brand:
OLKType:
Male BSPT Thread(R Thread) Tee TypeColor:

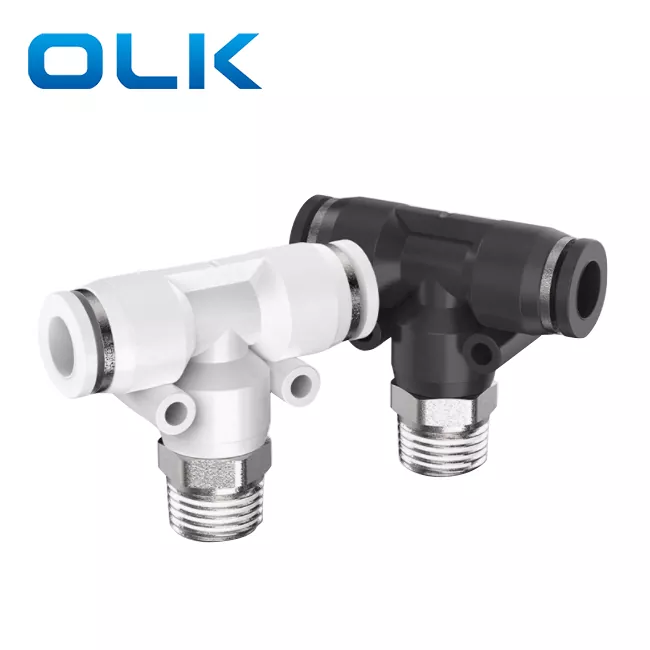

Black,White,BlueTrójnik rozgałęźny PB Push In Tube Fitting to prosta złączka wtykowa używana do łączenia dwóch rur w układzie pneumatycznym, zapewniająca płynny przepływ powietrza i niezawodne uszczelnienie.
Złączka PB Kluczowe cechy: Połączenie typu Push-to-connect umożliwiające szybką i łatwą instalację; Proste połączenie rurowe z dwoma końcami
|
Kod zamówienia |
|||
|
PB |
8 |
-- |
01 |
|
Model |
Rozmiar rury (metryczny) |
|
Typ gwintu (gwint rurowy prosty 55°) |
|
Oprawa serii PB |
4:4 mm |
|
01:G1/8 |
|
|
6:6 mm |
|
02:G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10mm |
|
04:G1/2 |
|
|
12:12mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Płyn |
Powietrze/woda (warunkowo)/próżnia |
|
Ciśnienie robocze |
0-1,0 MPa |
|
Ciśnienie próżniowe |
-100 kpa (10 torów) |
|
Temperatura robocza |
-10-60 ℃ |
|
Tworzywo |
NYLON (PA), poliuretan (PU) |
|
Calowa złączka rurowa |
Złączka do rurki metrycznej |

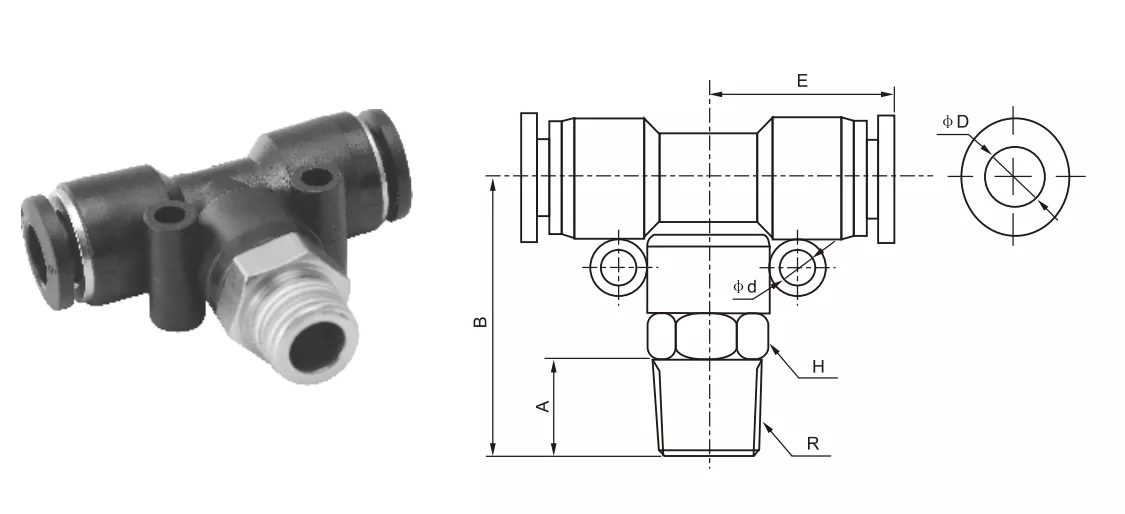

φD |
R |
A |
B |
E |
H2 |
φd |
|
PB5/32-M5 |
PB4-M5 |
4 |
M5 |
4.5 |
25.4 |
18.6 |
10 |
/ |
|
PB5/32-01 |
PB4-01 |
4 |
R1/8 |
7 |
25.4 |
18.6 |
10 |
/ |
|
PB5/32-02 |
PB4-02 |
4 |
R1/4 |
9 |
27.8 |
18.6 |
14 |
/ |
|
PB1/4-M5 |
PB6-M5 |
6 |
M5 |
4.5 |
26.8 |
20.8 |
12 |
3.5 |
|
PB1/4-01 |
PB6-01 |
6 |
R1/8 |
6.5 |
37.6 |
20.8 |
12 |
3.5 |
|
PB1/4-02 |
PB6-02 |
6 |
R1/4 |
9 |
30 |
20.8 |
14 |
3.5 |
|
PB1/4-03 |
PB6-03 |
6 |
R3/8 |
10 |
30.6 |
20.8 |
17 |
3.5 |
|
PB1/4-04 |
PB6-04 |
6 |
R1/2 |
10 |
32.5 |
20.8 |
21 |
3.5 |
|
PB5/16-01 |
PB8-01 |
8 |
R1/8 |
8 |
31.5 |
22.9 |
14 |
4.5 |
|
PB5/16-02 |
PB8-02 |
8 |
R1/4 |
10 |
33 |
22.9 |
14 |
4.5 |
|
PB5/16-03 |
PB8-03 |
8 |
R3/8 |
10 |
33.6 |
22.9 |
17 |
4.5 |
|
PB5/16-04 |
PB8-04 |
8 |
R1/2 |
11 |
35 |
22.9 |
21 |
4.5 |
|
PB3/8-01 |
PB10-01 |
10 |
R1/8 |
8 |
37 |
27.8 |
17 |
4 |
|
PB3/8-02 |
PB10-02 |
10 |
R1/4 |
10 |
38 |
27.8 |
17 |
4 |
|
PB3/8-03 |
PB10-03 |
10 |
R3/8 |
10 |
38 |
27.8 |
17 |
4.5 |
|
PB3/8-04 |
PB10-04 |
10 |
R1/2 |
11 |
39 |
27.8 |
21 |
4.5 |
|
PB1/2-01 |
PB12-01 |
12 |
R1/8 |
8 |
37.5 |
29.5 |
19 |
5 |
|
PB1/2-02 |
PB12-02 |
12 |
R1/4 |
10 |
40 |
29.5 |
19 |
5 |
|
PB1/2-03 |
PB12-03 |
12 |
R3/8 |
10 |
40 |
29.5 |
19 |
5 |
|
PB1/2-04 |
PB12-04 |
12 |
R1/2 |
11 |
41 |
29.5 |
21 |
5 |
|
|
PB14-03 |
16 |
R3/8 |
11 |
46.3 |
34.5 |
24 |
4 |
|
|
PB14-04 |
16 |
R1/2 |
12 |
47.3 |
34.5 |
27 |
4 |
|
Nazwa/typ |
Opis struktury interfejsu |
|
Koszulka biegowa (PD) |
Główny strumień powietrza jest prosty, a gałęzie wyprowadzone są pionowo |
|
Trójnik rozgałęziony (PB) |
Dwa interfejsy są połączone pod kątem prostym, jeden na gałęzi „T” |
|
Równa koszulka |
Trzy porty o tym samym rozmiarze |
