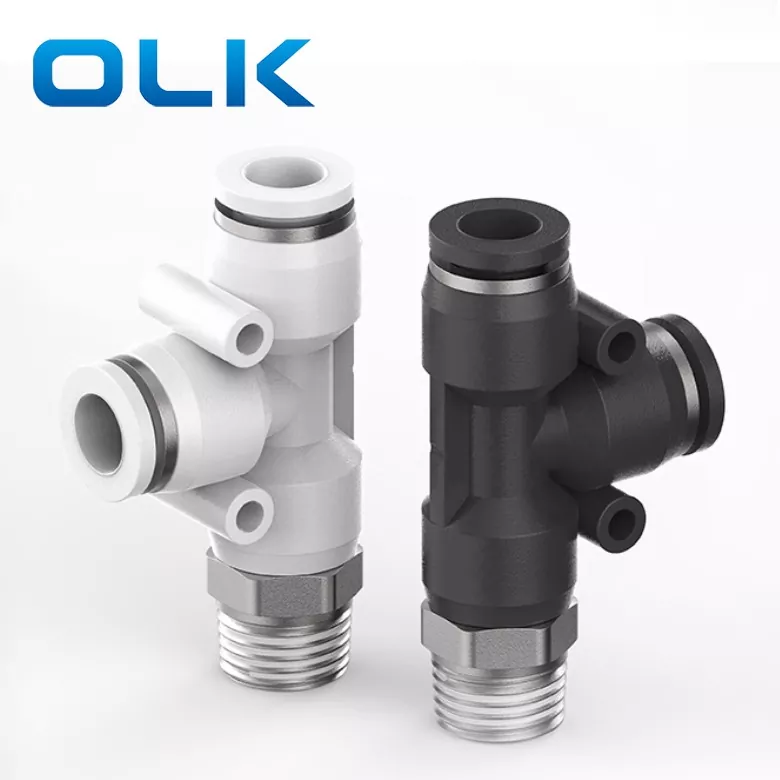

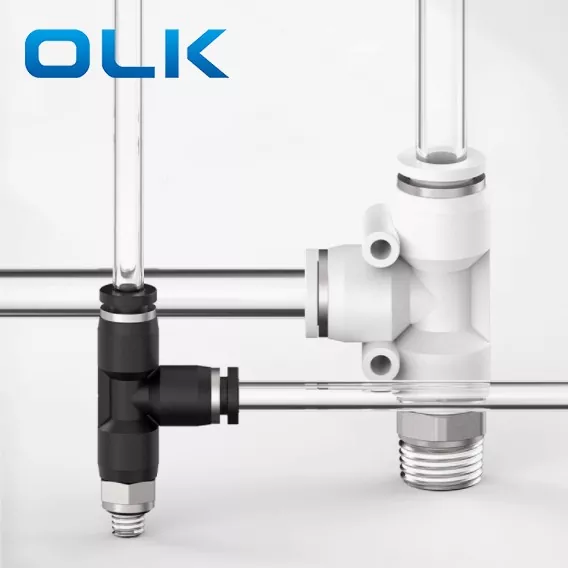

Black,White,BlueZłączka wtykowa PD Run Tee to trójdrożna złączka wtykowa typu Y, zaprojektowana do podziału jednego źródła powietrza na dwa wyjścia. Jest idealny do systemów wymagających połączenia pneumatycznego „jeden na dwa wyjścia”.
Złącze PD Kluczowe cechy:Konstrukcja w kształcie litery Y zapewniająca efektywną dystrybucję powietrza;Końcówki typu push-to-connect ułatwiające instalację;Elastyczne prowadzenie przewodów wielokierunkowych
|
Kod zamówienia |
|||
|
PD |
8 |
-- |
01 |
|
Model |
Rozmiar rury (metryczny) |
|
Typ gwintu (gwint rurowy prosty 55°) |
|
Złącze serii PD |
4:4 mm |
|
01:G1/8 |
|
|
6:6 mm |
|
02:G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10mm |
|
04:G1/2 |
|
|
12:12mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Płyn |
Powietrze/woda (warunkowo)/próżnia |
|
Ciśnienie robocze |
0-1,0 MPa |
|
Ciśnienie próżniowe |
-100 kpa (10 torów) |
|
Temperatura robocza |
-10-60 ℃ |
|
Tworzywo |
NYLON (PA), poliuretan (PU) |
|
Calowa złączka rurowa |
Złączka do rurki metrycznej |

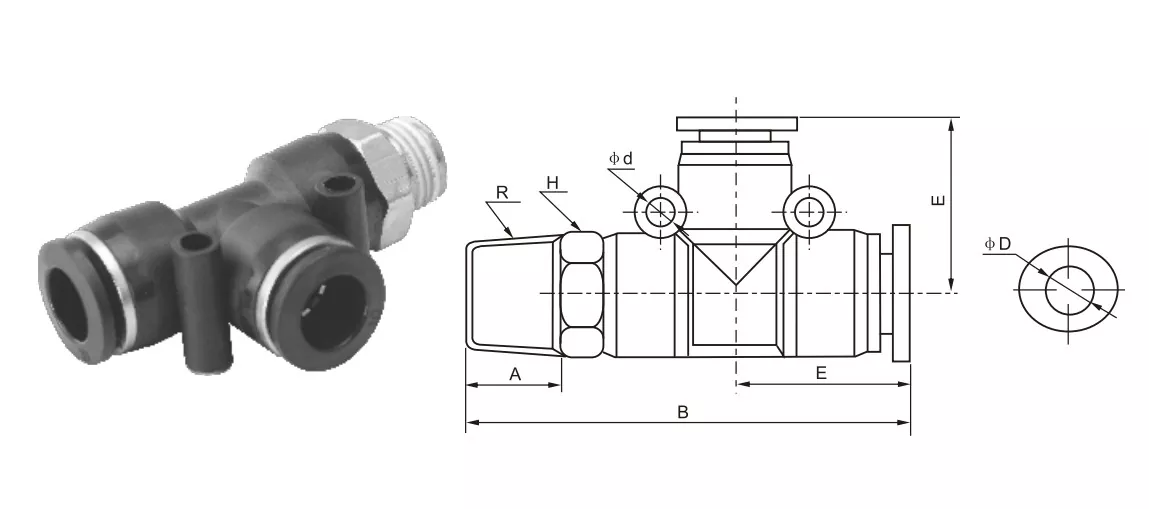

φD |
R |
A |
B |
E |
H |
φd |
|
PD5/32-M5 |
PD4-M5 |
4 |
M5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
PD5/32-01 |
PD4-01 |
4 |
R1/8 |
7 |
44 |
18.4 |
10 |
/ |
|
PD5/32-02 |
PD4-02 |
4 |
R1/4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
PD1/4-M5 |
PD6-M5 |
6 |
M5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
PD1/4-01 |
PD6-01 |
6 |
R1/8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
PD1/4-02 |
PD6-02 |
6 |
R1/4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
PD1/4-03 |
PD6-03 |
6 |
R3/8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
PD1/4-04 |
PD6-04 |
6 |
R1/2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
PD5/16-01 |
PD8-01 |
8 |
R1/8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
PD5/16-02 |
PD8-02 |
8 |
R1/4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
PD5/16-03 |
PD8-03 |
8 |
R3/8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
PD5/16-04 |
PD8-04 |
8 |
R1/2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
PD3/8-01 |
PD10-01 |
10 |
R1/8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
PD3/8-02 |
PD10-02 |
10 |
R1/4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
PD3/8-03 |
PD10-03 |
10 |
R3/8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
PD3/8-04 |
PD10-04 |
10 |
R1/2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
PD1/2-01 |
PD12-01 |
12 |
R1/8 |
8 |
67 |
29.6 |
19 |
5 |
|
PD1/2-02 |
PD12-02 |
12 |
R1/4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-03 |
PD12-03 |
12 |
R3/8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-04 |
PD12-04 |
12 |
R1/2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
PD14-03 |
16 |
R3/8 |
12 |
|
35 |
24 |
4 |
|
|
PD14-04 |
16 |
R1/2 |
15 |
85 |
35 |
24 |
4 |
|
Nazwa/typ |
Opis struktury interfejsu |
|
Koszulka biegowa (PD) |
Główny strumień powietrza jest prosty, a gałęzie wyprowadzone są pionowo |
|
Trójnik rozgałęziony (PB) |
Dwa interfejsy są połączone pod kątem prostym, jeden na gałęzi „T” |
|
Równa koszulka |
Trzy porty o tym samym rozmiarze |
Co oznacza „RUN TEE” w złączu?
Trójnik” oznacza złącze w kształcie litery T (trójnik) z trzema interfejsami;
„Run” odnosi się do głównego kanału (kierunek głównego przepływu powietrza jest linią prostą);
Zatem „Run Tee” oznacza, że główny kanał przebiega prosto, a odgałęzienie jest pionowo poprowadzone pośrodku.
