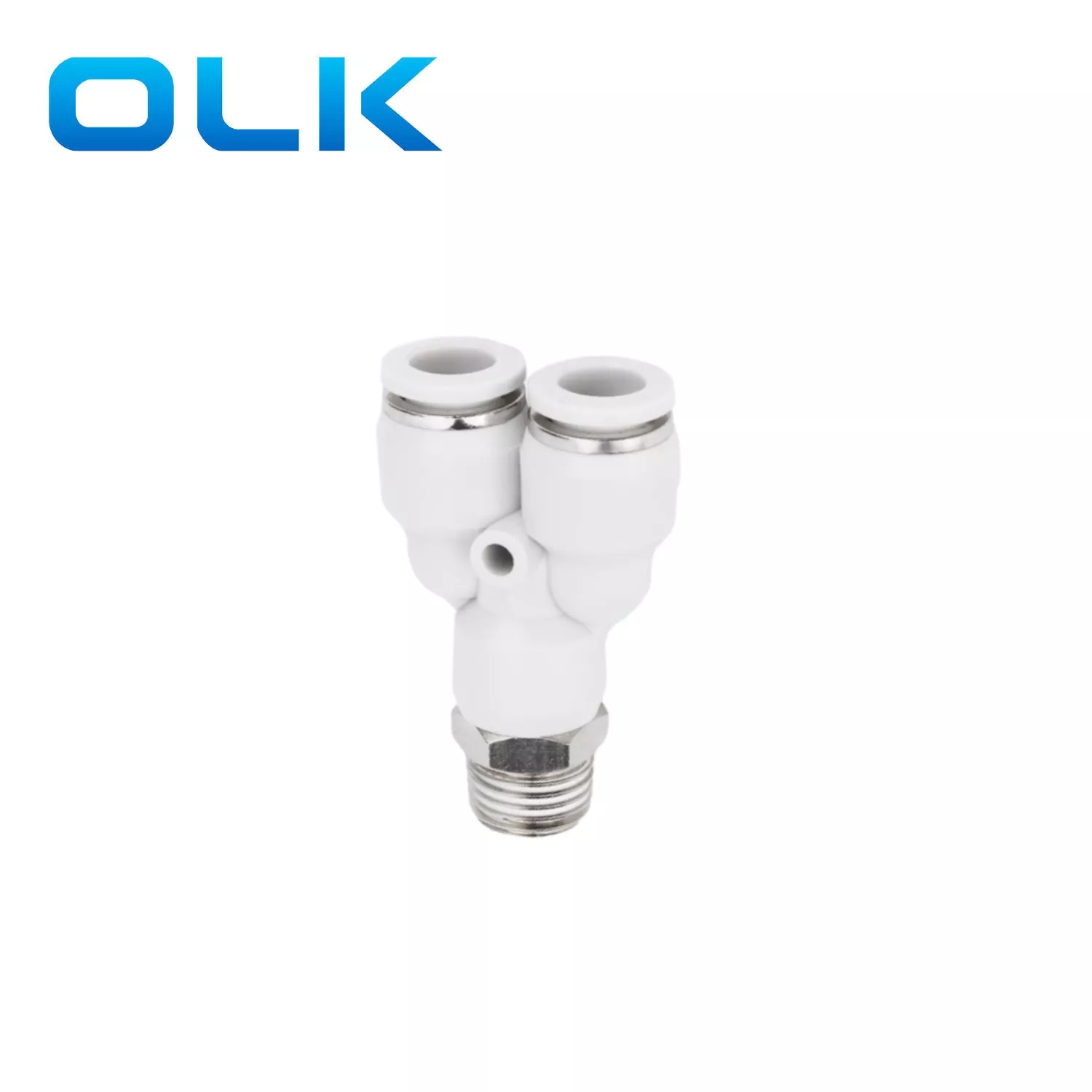

Male BSPT Thread (R Thread) Y TypeZłączka wtykowa typu PX Y jest konstrukcją wciskaną. Łatwa instalacja. Ogólny wygląd ma kształt litery Y, z gładszym kierunkiem przepływu, który jest bardziej odpowiedni dla przepływu powietrza. A główna droga powietrzna jest bezpośrednio połączona. Powszechnie stosowane do separacji gazów lub rurociągów pomocniczych w układach pneumatycznych.
PX wykonany z miedzi i niełatwy do korozji.
|
Kod zamówienia |
|||
|
PX |
8 |
-- |
01 |
|
Model |
Rozmiar rury (metryczny) |
|
Typ gwintu (gwint rurowy prosty 55°) |
|
Złącze serii PX |
4:4 mm |
|
01:G1/8 |
|
|
6:6 mm |
|
02:G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10mm |
|
04:G1/2 |
|
|
12:12mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
Złączka wtykowa typu PX Y
|
Płyn |
Powietrze/woda (warunkowo)/próżnia |
|
Ciśnienie robocze |
0-1,0 MPa |
|
Ciśnienie próżniowe |
-100 kpa (10 torów) |
|
Temperatura robocza |
-10-60 ℃ |
|
Tworzywo |
NYLON (PA), poliuretan (PU) |
|
Calowa złączka rurowa |
Złączka do rurki metrycznej |

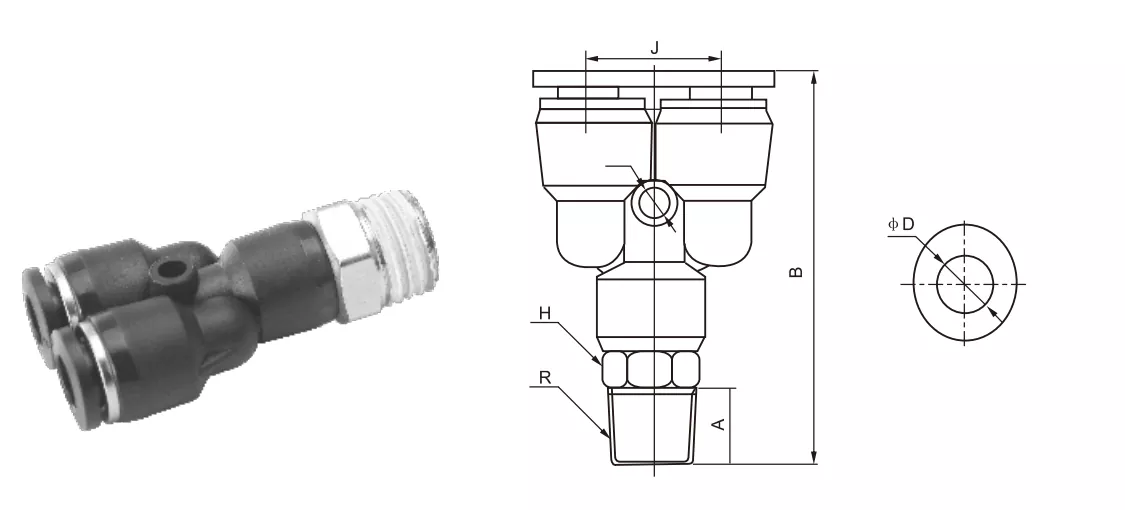

φD |
R |
A |
B |
E |
J |
φd |
|
PX5/32-M5 |
PX4-M5 |
4 |
M5 |
4.5 |
42.5 |
10 |
10.8 |
2.5 |
|
PX5/32-01 |
PX4-01 |
4 |
R1/8 |
7 |
43 |
10 |
10.8 |
2.5 |
|
PX5/32-02 |
PX4-02 |
4 |
R1/4 |
9 |
44 |
14 |
10.8 |
3 |
|
PX1/4-M5 |
PX6-M5 |
6 |
M5 |
4.5 |
41.5 |
12 |
13.4 |
3.5 |
|
PX1/4-01 |
PX6-01 |
6 |
R1/8 |
6.5 |
46 |
12 |
13.4 |
3.5 |
|
PX1/4-02 |
PX6-02 |
6 |
R1/4 |
9 |
48.5 |
14 |
13.4 |
3.5 |
|
PX1/4-03 |
PX6-03 |
6 |
R3/8 |
10 |
49 |
17 |
13.4 |
3.5 |
|
PX1/4-04 |
PX6-04 |
6 |
R1/2 |
10 |
51 |
21 |
13.4 |
3.5 |
|
PX5/16-01 |
PX8-01 |
8 |
R1/8 |
8 |
51 |
14 |
15.8 |
4 |
|
PX5/16-02 |
PX8-02 |
8 |
R1/4 |
10 |
52.5 |
14 |
15.8 |
4 |
|
PX5/16-03 |
PX8-03 |
8 |
R3/8 |
10 |
53.5 |
17 |
15.8 |
4 |
|
PX5/16-04 |
PX8-04 |
8 |
R1/2 |
11 |
55 |
21 |
15.8 |
4 |
|
PX3/8-01 |
PX10-01 |
10 |
R1/8 |
8 |
56.5 |
17 |
19 |
4 |
|
PX3/8-02 |
PX10-02 |
10 |
R1/4 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-03 |
PX10-03 |
10 |
R3/8 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-04 |
PX10-04 |
10 |
R1/2 |
11 |
59 |
21 |
19 |
4 |
|
PX1/2-01 |
PX12-01 |
12 |
R1/8 |
8 |
62 |
19 |
21.5 |
4 |
|
PX1/2-02 |
PX12-02 |
12 |
R1/4 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-03 |
PX12-03 |
12 |
R3/8 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-04 |
PX12-04 |
12 |
R1/2 |
11 |
65 |
21 |
21.5 |
4 |
|
|
PX16-03 |
16 |
R3/8 |
11 |
|
|
|
|
|
|
PX16-04 |
16 |
R1/2 |
12 |
|
|
|
|
|

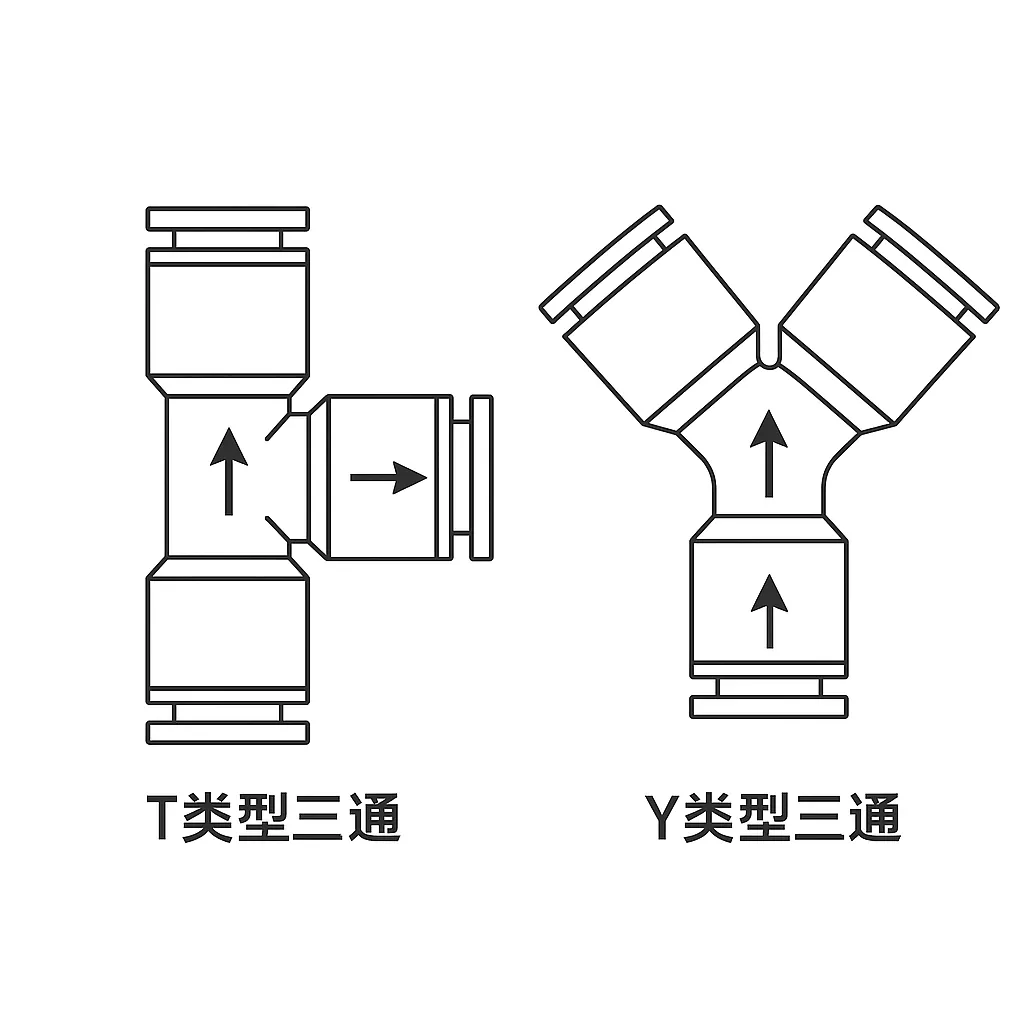

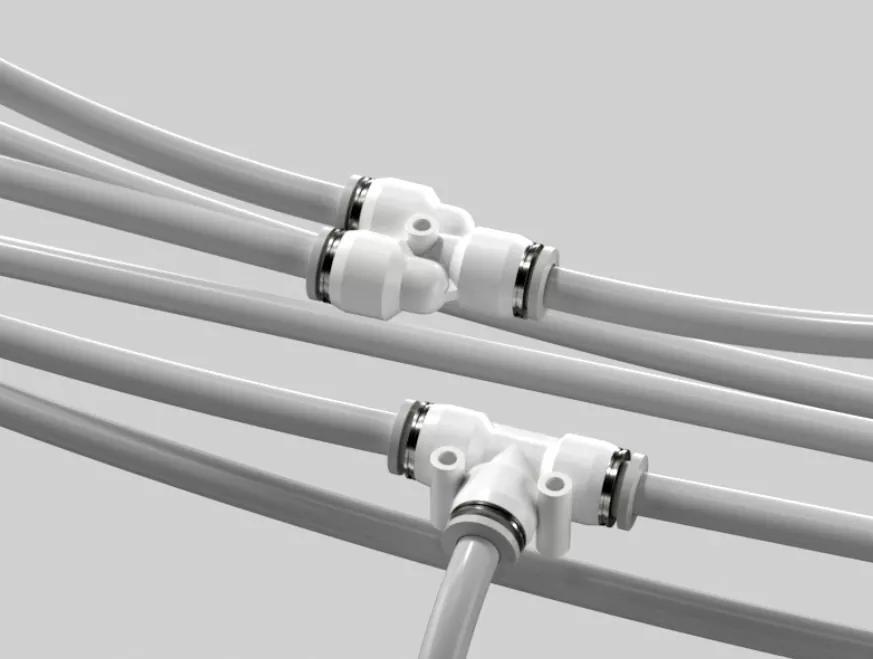

Podobieństwa i różnice między złączem wciskanym w kształcie litery T i Y: |
|
|
Trójnik (PB, PD) |
Trójdrożna złączka pneumatyczna przypominająca konstrukcję „T” i przecinająca się pod kątem 90° |
|
Złącze Y (PX) |
Trójdrożne złącze przypominające konstrukcję „Y” i płynny kierunek przepływu, bardziej odpowiednie dla przepływu powietrza |
|
W porównaniu do złączy pneumatycznych w kształcie litery Y, przepływ złączy powietrza w kształcie litery Y jest płynniejszy i ma mniejszy opór |
|
Jakie są cechy złączki pneumatycznej typu Y w porównaniu z złączką pneumatyczną typu T?
W porównaniu do złącza pneumatycznego w kształcie litery T, przepływ przez złącze powietrza w kształcie litery Y jest płynniejszy i ma mniejszy opór
Jakie jest ciśnienie robocze złączki rurowej wciskanej typu PX Y?
Ciśnienie robocze złączki pneumatycznej PX wynosi 0-1,0Mpa.
