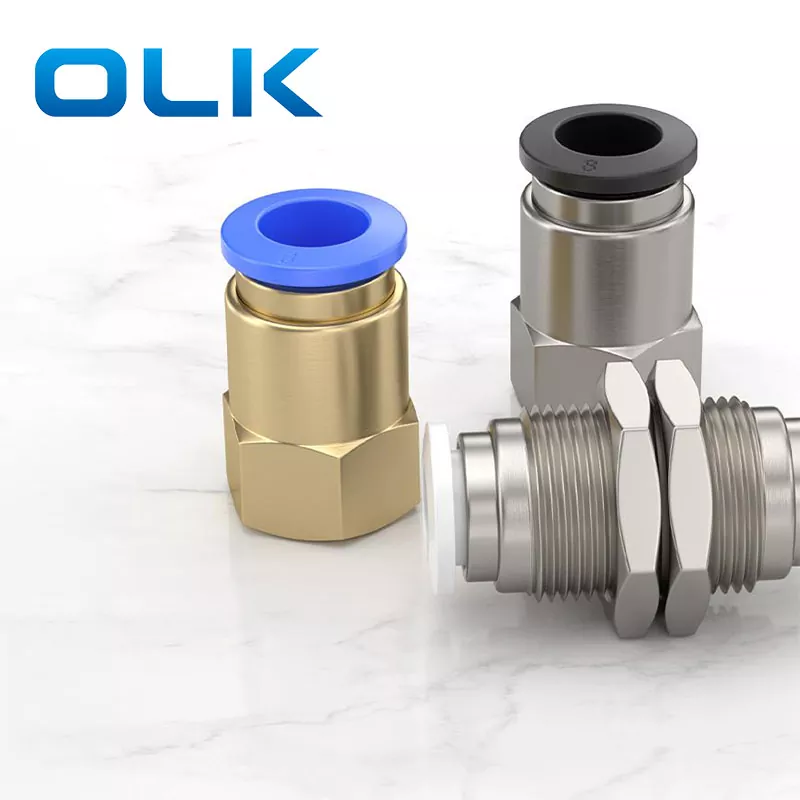

Brand:
OLKType:
Femal BSPT Thread (R Thread ) StraightColor:

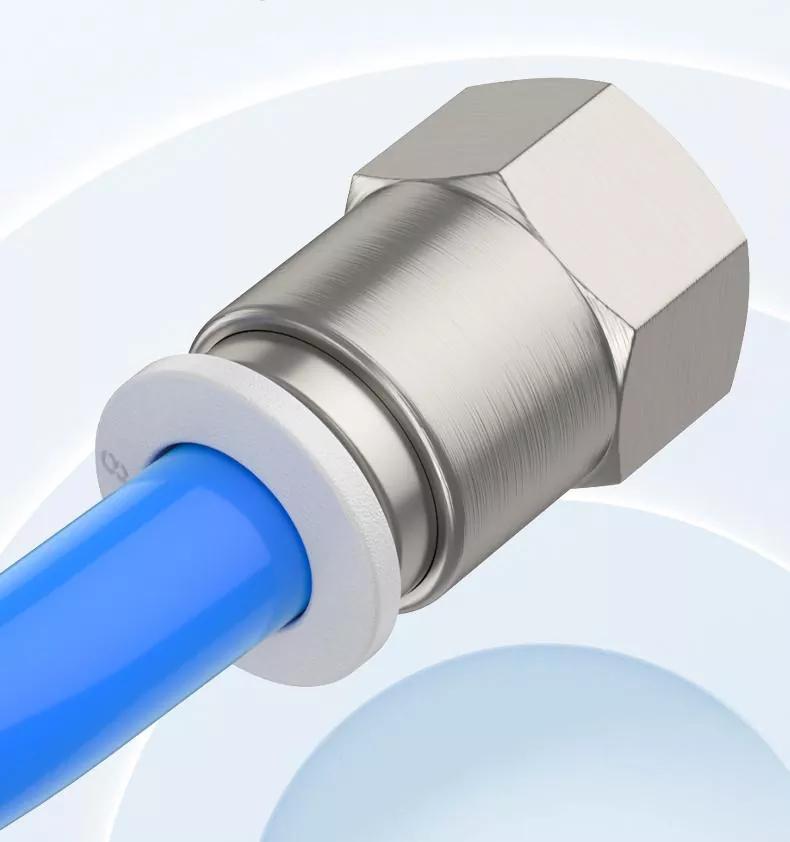

Black,White,BlueZłączki żeńskie PCF z prostym wciskaniem rurki i proste złączki rurowe z gwintem zewnętrznym PC należą do złączy wciskanych typu podstawowego. Ale PCF jest prostym gwintem żeńskim R. Gwint wewnętrzny służy do łączenia elementów z gwintem zewnętrznym, a koniec rurki wprowadzającej jest podłączony do węża. Obydwa obsługują wiele standardów gwintów, dzięki czemu wkładanie i wyjmowanie węża jest wygodne. Produkt jest wyposażony w gwinty wewnętrzne, a kształt żeńskiego prostego złączki wciskanej rurki PCF może być krótszy i instalowany bardziej kompaktowo
|
Kod zamówienia |
|||
|
PCF |
8 |
-- |
01 |
|
Model |
Rozmiar rury (metryczny) |
|
Typ gwintu (gwint rurowy prosty 55°) |
|
Złącze serii PCF |
4:4 mm |
|
01:G1/8 |
|
|
6:6 mm |
|
02:G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10mm |
|
04:G1/2 |
|
|
12:12mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Płyn |
Powietrze/woda (warunkowo)/próżnia |
|
Ciśnienie robocze |
0-1,0 MPa |
|
Ciśnienie próżniowe |
-100 kpa (10 torów) |
|
Temperatura robocza |
-10-60 ℃ |
|
Tworzywo |
NYLON (PA), poliuretan (PU) |
|

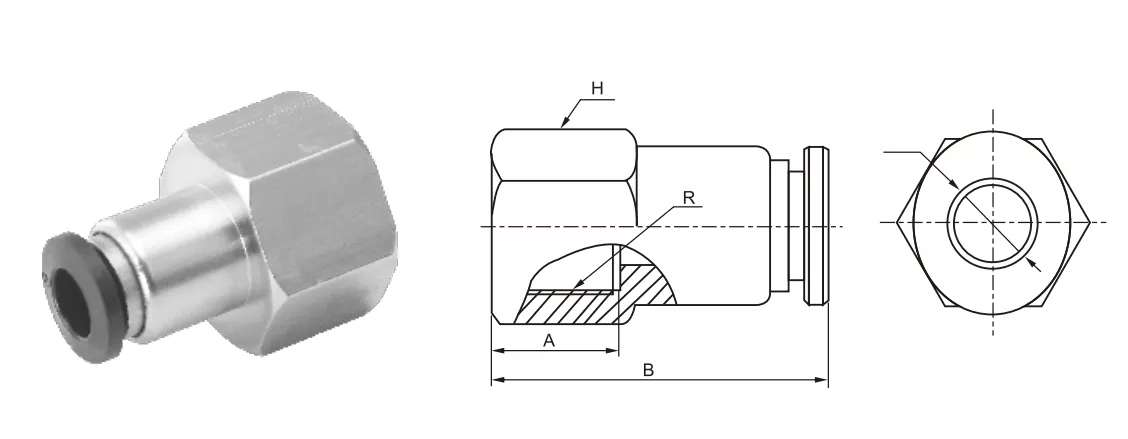

Calowa złączka rurowa |
Złączka do rurki metrycznej |
φD |
R |
A |
B |
H |
|
PCF5/32-M5 |
PCF4-M5 |
4 |
M5 |
6.5 |
24.4 |
10 |
|
PCF5/32-01 |
PCF4-01 |
4 |
R1/8 |
9 |
26.6 |
10 |
|
PCF5/32-02 |
PCF4-02 |
4 |
R1/4 |
11 |
28.8 |
15 |
|
PCF1/4-M5 |
PCF6-M5 |
6 |
M5 |
6.5 |
24 |
12 |
|
PCF1/4-01 |
PCF6-01 |
6 |
R1/8 |
9 |
28 |
12 |
|
PCF1/4-02 |
PCF6-02 |
6 |
R1/4 |
11 |
30 |
15 |
|
PCF1/4-03 |
PCF6-03 |
6 |
R3/8 |
12 |
30.5 |
19 |
|
PCF1/4-04 |
PCF6-04 |
6 |
R1/2 |
12.5 |
31.5 |
24 |
|
PCF5/16-01 |
PCF8-01 |
8 |
R1/8 |
9 |
28.5 |
14 |
|
PCF5/16-02 |
PCF8-02 |
8 |
R1/4 |
11 |
30.5 |
15 |
|
PCF5/16-03 |
PCF8-03 |
8 |
R3/8 |
12 |
31 |
19 |
|
PCF5/16-04 |
PCF8-04 |
8 |
R1/2 |
12.5 |
32.5 |
24 |
|
PCF3/8-01 |
PCF10-01 |
10 |
R1/8 |
9 |
32.4 |
17 |
|
PCF3/8-02 |
PCF10-02 |
10 |
R1/4 |
11 |
34 |
17 |
|
PCF3/8-03 |
PCF10-03 |
10 |
R3/8 |
12 |
34 |
19 |
|
PCF3/8-04 |
PCF10-04 |
10 |
R1/2 |
12.5 |
35 |
24 |
|
PCF1/2-01 |
PCF12-01 |
12 |
R1/8 |
9 |
35 |
19 |
|
PCF1/2-02 |
PCF12-02 |
12 |
R1/4 |
11 |
35 |
19 |
|
PCF1/2-03 |
PCF12-03 |
12 |
R3/8 |
12 |
35 |
19 |
|
PCF1/2-04 |
PCF12-04 |
12 |
R1/2 |
12.5 |
36.5 |
24 |
|
|
PCF16-03 |
16 |
R3/8 |
16.5 |
46.4 |
24 |
|
|
PCF16-04 |
16 |
R1/2 |
18 |
48.4 |
32 |
|
|
komputer |
PCF |
|
Typ |
Złącze wtykowe |
|
|
Obsługa typu wątku |
BSPT / NPT / metryczne |
|
|
Nitka |
Mężczyzna |
Kobieta |
|
Instalacja |
Wkręcić gwintowane otwory lub cylinder i inne końcówki wyposażenia |
Wkręcić w cylinder lub złącze z gwintem zewnętrznym |
|
Aplikacja |
Najpopularniejszy model uniwersalny, preferowany, wyposażony w wyposażenie z gwintem wewnętrznym |
Stosowane do łączenia z przyłączami z gwintem zewnętrznym lub w sytuacjach wymagających dużej przestrzeni |
|
Zainstalowany na cylindrze lub korpusie zaworu (cylinder ma gwint wewnętrzny), gwintowany koniec jest podłączony do urządzenia, a wąż jest wkładany do użytku |
Podłącz wylot powietrza zaworu sterującego lub elektrozaworu (z gwintem zewnętrznym) i zamocuj urządzenie gwintem wewnętrznym, a na drugim końcu włóż wąż |
|
|
Wymaga większej siły blokowania lub wyższych wymagań dotyczących uszczelnienia, często stosowany w połączeniu ze środkiem uszczelniającym do gwintów lub pierścieniem typu O-ring |
Ze względu na ograniczoną przestrzeń do podłączenia można zastosować wyłącznie gwinty wewnętrzne. Może zmniejszyć całkowitą długość złącza |
|
Do jakich zastosowań pneumatycznych nadaje się żeńskie złącze rurowe PCF z prostym wciskaniem?
Musi to być złącze akcesoriów z gwintem zewnętrznym, wymagające dużej przestrzeni
Na co należy zwrócić uwagę stosując złącze PCF?
Ciśnienie robocze nie może przekraczać 1,0 MPa
