Różnica między trzema typami zaworów 5/3Zawory elektromagnetyczne

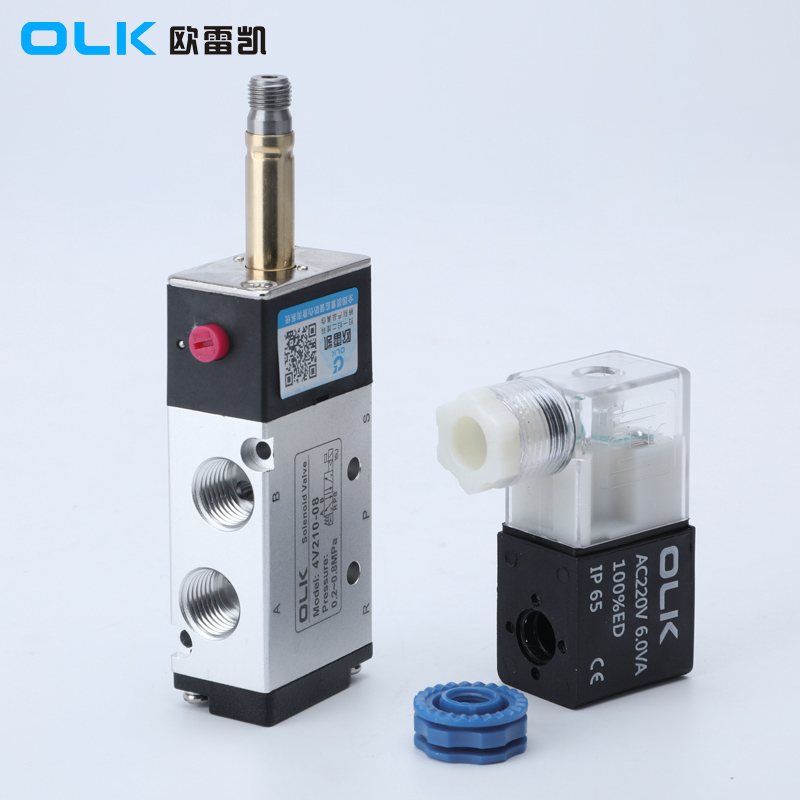

Przy zamówieniu 5/3zawory elektromagnetyczne, poza pojedynczym i podwójnym sterowaniem elektrycznym, dostępne są trzy konfiguracje: C (centrum wydechowe z podwójnym elektromagnesem, 5/3-drogowe, zamknięte), E (centrum wydechowe z podwójnym elektrozaworem, 5/3) i P (ciśnienie 5/3-drogowe z podwójnym cewką centrum).
| 5/3 sposóbzawór elektromagnetycznysymbol | Kod zamówienia |
|
|
 |

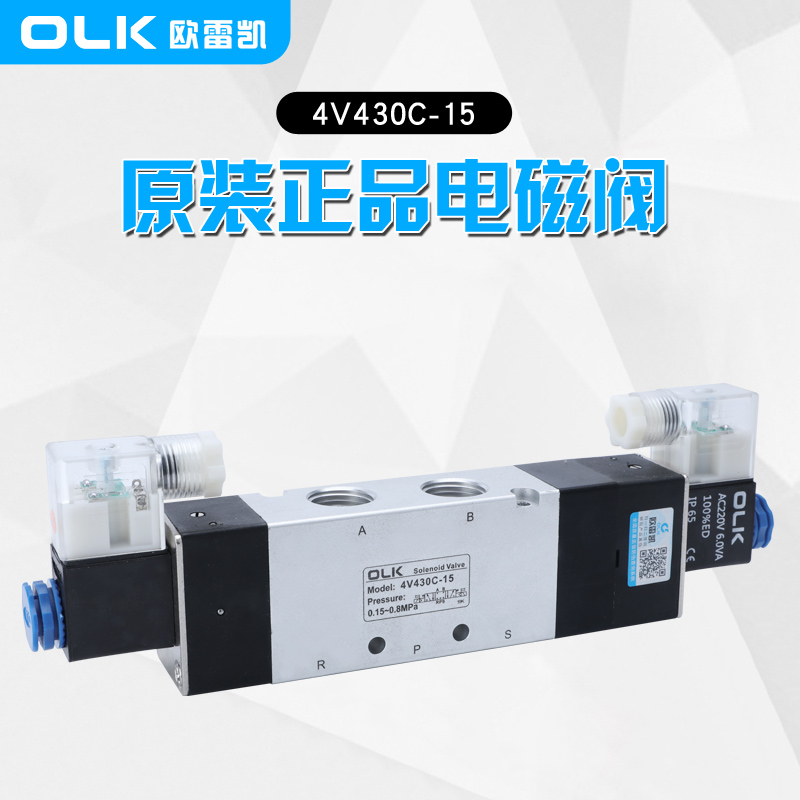

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
Podwójny elektrozawór 5/3 zamknięty w środku |
Zawór 5/3 w pozycji normalnie zamkniętej. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
Centrala wydechowa z podwójnym elektromagnesem, 5/3-drożna |
Zawór 5/3 w pozycji normalnie otwartej. |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
Centrum ciśnieniowe z podwójną cewką, 5/3-drogowe |
Zawór 5/3 w pozycji wydechu. |
Ciśnienie w porcie P (ciśnienie zasilania):
Odnosi się to do ciśnienia na wejściu zaworu elektromagnetycznego (zwykle oznaczonego jako P). Ciśnienie to jest siłą napędową regulującą przepływ płynu, gdy zawór otwiera się lub zamyka.
W konfiguracji centrum ciśnieniowego ciśnienie na króćcu wlotowym (P) jest wyższe niż na pozostałych przyłączach (takich jak A czy B), a układ sterowania kieruje to ciśnienie do odpowiedniego kanału.
Wydech w pozycji środkowej:
Opisuje to stanzawór elektromagnetycznygdy znajduje się w pozycji środkowej. W przypadku trójpozycyjnych zaworów elektromagnetycznych, gdy suwak znajduje się w położeniu środkowym, wszystkie przyłącza (takie jak P, A i B) mogą być ze sobą połączone lub określone przyłącza mogą tworzyć ścieżkę wycieku.
W typowej konfiguracji wydechu w położeniu środkowym ciśnienie z portów A lub B może powrócić do portu wylotowego (zwykle oznaczonego R lub T), uwalniając ciśnienie. Konstrukcja ta jest używana w niektórych zastosowaniach, aby zapobiec nadmiernemu wzrostowi ciśnienia w systemie, gdy nie jest obecny sygnał sterujący.
Centrum zamknięte:
W konfiguracji z zamkniętym środkiem wszystkie porty zaworu elektromagnetycznego są uszczelnione, gdy znajdują się w położeniu środkowym, co oznacza, że żaden płyn nie może przepływać przez żadne porty.
Konstrukcja ta jest zwykle stosowana w sytuacjach, w których konieczne jest utrzymanie ciśnienia lub zapobieganie niepożądanemu przepływowi płynu, gdy system znajduje się w położeniu środkowym.
Streszczenie:
Centrum ciśnienia: odnosi się do ciśnienia wywieranego wzawór elektromagnetycznywlot.
Środek wylotu: Opisuje stan, w którym płyn może zostać usunięty z jednego lub większej liczby portów w położeniu środkowym.
Zamknięty środek: Opisuje stan, w którym wszystkie porty są uszczelnione, uniemożliwiając przepływ płynu w położeniu środkowym.
Zalety zaworu elektromagnetycznego 5/3 w porównaniu z zaworem elektromagnetycznym 5/2:
Wiele opcji pozycji środkowej:
Zawór elektromagnetyczny 5/3 ma trzy położenia robocze, przy czym położenie środkowe można konfigurować dla różnych stanów (takich jak ciśnienie, wydech lub zamknięty).
Ta elastyczność pozwala na utrzymanie ciśnienia, ciśnienie wylotowe lub całkowite uszczelnienie systemu, gdy zawór jest wyłączony lub w sytuacji awaryjnej, oferując więcej opcji sterowania dla różnych zastosowań.
Zwiększone bezpieczeństwo i kontrola:
Zawór elektromagnetyczny 5/3 może utrzymywać ciśnienie lub ciśnienie wylotowe w położeniu środkowym, zapewniając ochronę przed niezamierzonymi działaniami w zastosowaniach o znaczeniu krytycznym dla bezpieczeństwa. Na przykład w przypadku awarii zasilania lub utraty sygnału sterującego wybór odpowiedniej pozycji środkowej może chronić sprzęt i personel.
Zawór elektromagnetyczny 5/2 w przypadku utraty sygnału może jedynie powrócić do pierwotnego położenia i nie może zapewnić podobnej ochrony.
Zapobieganie uderzeniom cylindra:
Środkowe położenie elektrozaworu 5/3 można wykorzystać do złagodzenia uderzenia w cylinder podczas zmiany kierunku. Na przykład wybranie środkowego położenia typu wydechowego może pozwolić na częściowe uwolnienie ciśnienia podczas zmiany kierunku, unikając uderzeń spowodowanych nagłym zatrzymaniem lub uruchomieniem, wydłużając w ten sposób żywotność sprzętu.
5/2zawór elektromagnetycznybrakuje tej funkcji, ponieważ może jedynie szybko przełączać się między dwoma kierunkami, co w niektórych przypadkach może powodować uderzenia i zużycie sprzętu.
Wniosek:
Zawór elektromagnetyczny 5/3 oferuje znaczne korzyści w zakresie elastyczności, bezpieczeństwa, łagodzenia uderzeń i złożonego sterowania w porównaniu z zaworem elektromagnetycznym 5/2. Dzięki temu jest on niezwykle cenny w zastosowaniach wymagających wielu trybów pracy, zwiększonego bezpieczeństwa i zmniejszonego wpływu na sprzęt. Tymczasem elektrozawór 5/2, ze swoją prostszą konstrukcją i niższym kosztem, jest zwykle stosowany w systemach, w których nie jest wymagane skomplikowane sterowanie.
-
