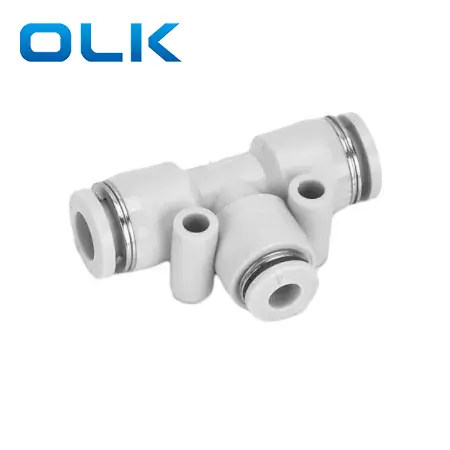

PE TEE TEE Wpusz się w montaż rurki

Pe

8

Model

Rozmiar rurki (metryka)

Dopasowanie serii PE

4: 4 mm

6: 6 mm

8: 8 mm

10: 10 mm

12: 12 mm

14: 14 mm

16: 16 mm

Płyn

Powietrze/woda (warunkowa)/próżnia

Ciśnienie robocze

0-1.0MPA

Ciśnienie próżniowe

-100kpa (10 Torr)

Temperatura robocza

-10-60 ℃

Tworzywo

Nylon (PA), poliuretan (PU)

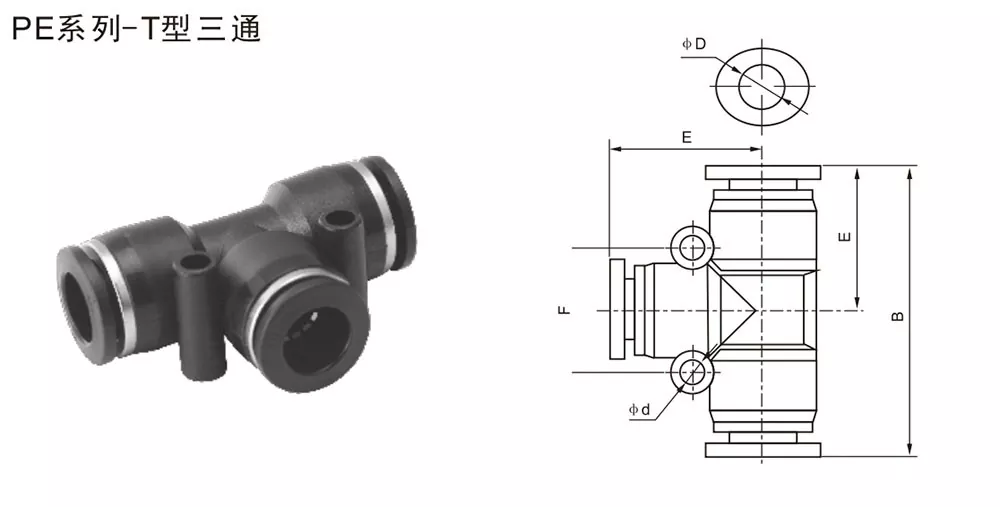

Calowa montaż rurki

Metrictube dopasowanie

φd

B

E

F

φd

PE5/32

PE-4

4

36.6

18.3

/

/

PE1 / 4

PE-6

6

41

20.5

16

3.5

PE5/16

PE-8

8

46

23

20

4.5

PE3/8

PE-10

10

56.6

28.3

24

4.5

PE1 / 2

PE-12

12

58.6

29.3

27.7

5

PE-14

14

60.8

30.4

25.8

4

PE-16

16

69

34.5

33

4

Wspólne odniesienie do konwersji rozmiaru wątku imperialnego

Rozmiar imperialny

Ok. Metryka (mm)

Formuła konwersji

1/8

3,2 mm

1 ÷ 8 × 25,4 = 3,175

5/32

3,97 mm

5 ÷ 32 × 25,4 = 3,97

1/4

6,35 mm

1 ÷ 4 × 25,4 = 6,35

5/16

7,94 mm

5 ÷ 16 × 25,4 = 7,94

3/8

9,53 mm

3 ÷ 8 × 25,4 = 9,53

1/2

12,7 mm

1 ÷ 2 × 25,4 = 12,7
