Marka OLK PG Reducer Union proste pchnięcie w pasie rurowe służy do łączenia rur powietrznych o różnych średnicach, takich jak od 6 mm do 4 mm. Jest odpowiedni do ciasnych przestrzeni lub gdy potrzebne jest przejście rozmiaru.

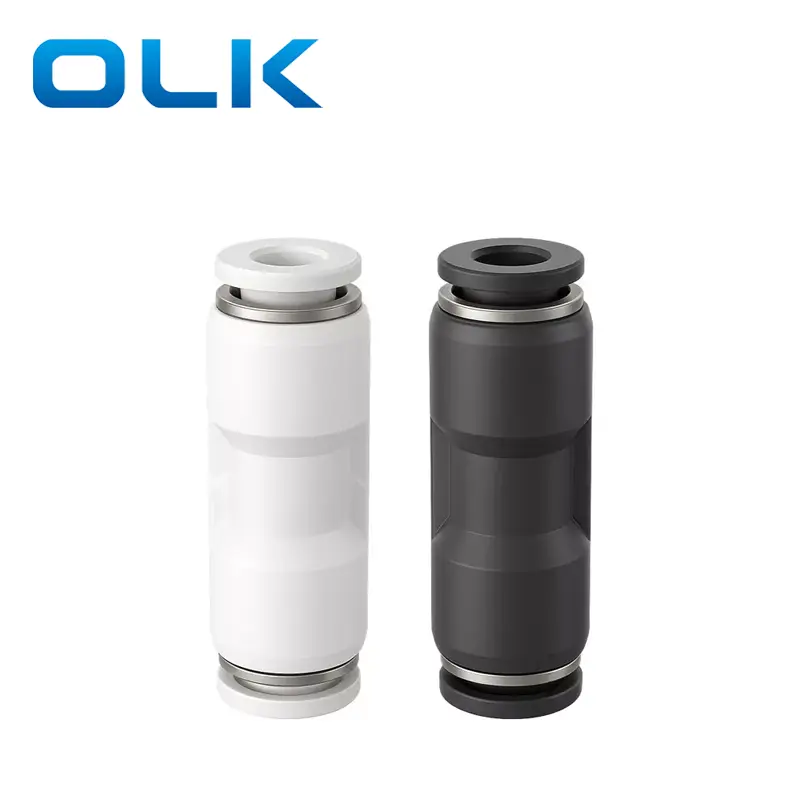

Złącze jest dostępne w trzech kolorach: niebieski, biały i czarny.
|
Kod zamawiania |
|||
|
Str |
8 |
-- |
01 |
|
Model |
Rozmiar rurki (metryka) |
|
Rozmiar rurki (metryka) |
|
Seria PG |
4: 4 mm |
|
4: 4 mm |
|
|
6: 6 mm |
|
6: 6 mm |
|
|
8: 8 mm |
|
8: 8 mm |
|
|
10: 10 mm |
|
10: 10 mm |
|
|
12: 12 mm |
|
12: 12 mm |
|
|
14: 14 mm |
|
14: 14 mm |
|
|
16: 16 mm |
|
16: 16 mm |
|
Płyn |
Powietrze/woda (warunkowa)/próżnia |
|
Ciśnienie robocze |
0-1.0MPA |
|
Ciśnienie próżniowe |
-100kpa (10 Torr) |
|
Temperatura robocza |
-10-60 ℃ |
|
Tworzywo |
Nylon (PA), poliuretan (PU) |
|

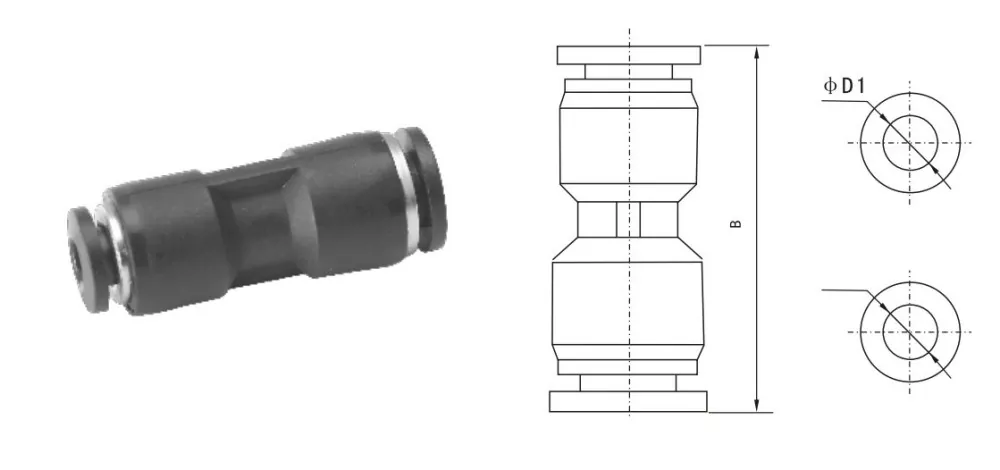

Calowa montaż rurki |
Metrictube dopasowanie |
FD1 |
FD2 |
B |
|
PG1/4-5-32 |
PG6-4 |
6 |
4 |
35 |
|
PG5/16-1/4 |
PG8-6 |
8 |
6 |
35.5 |
|
PG3/8-5/16 |
PG10-8 |
10 |
8 |
38 |
|
PG1/2-13/8 |
PG12-10 |
12 |
10 |
47 |
|
|
PG16-12 |
12 |
12 |
47.5 |
|
PG2/6-5/32 |
PG8-4 |
8 |
4 |
47.5 |
|
PG3/8-1/4 |
PG8-4 |
10 |
6 |
67 |
|
PG1/2-5/16 |
PG12-8 |
12 |
8 |
67 |
|
Wspólne odniesienie do konwersji rozmiaru wątku imperialnego |
||
|
Rozmiar imperialny |
Ok. Metryka (mm) |
Formuła konwersji |
|
1/8 |
3,2 mm |
1 ÷ 8 × 25,4 = 3,175 |
|
5/32 |
3,97 mm |
5 ÷ 32 × 25,4 = 3,97 |
|
1/4 |
6,35 mm |
1 ÷ 4 × 25,4 = 6,35 |
|
5/16 |
7,94 mm |
5 ÷ 16 × 25,4 = 7,94 |
|
3/8 |
9,53 mm |
3 ÷ 8 × 25,4 = 9,53 |
|
1/2 |
12,7 mm |
1 ÷ 2 × 25,4 = 12,7 |
Różnica między wyposażeniem PU i wyposażeniami PG?
PU łączy ten sam wąż powietrzny po obu stronach, PG łączy wąż powietrzny z różnymi średnicami po obu stronach
