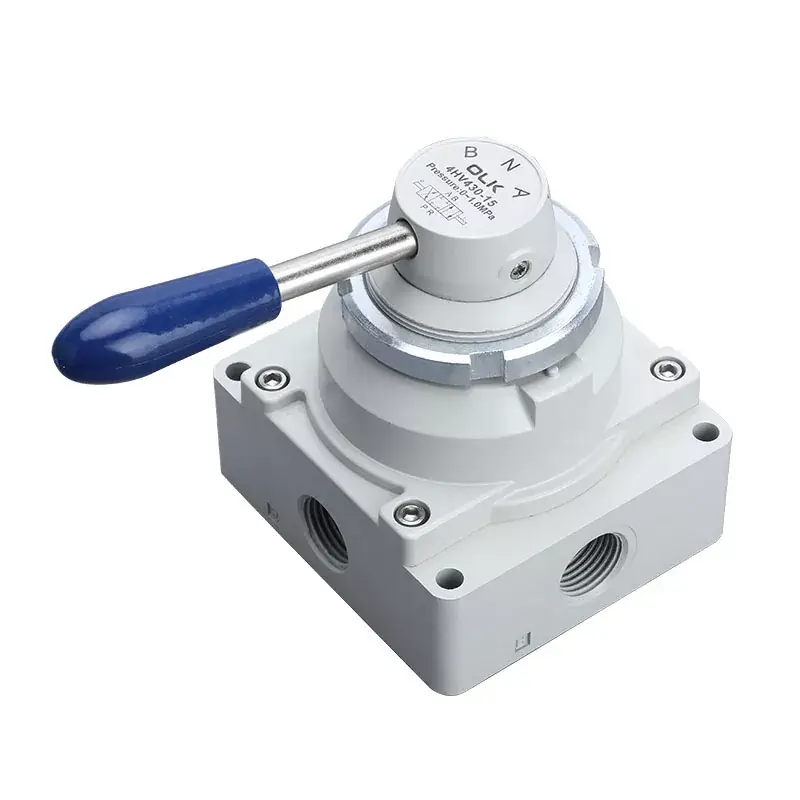

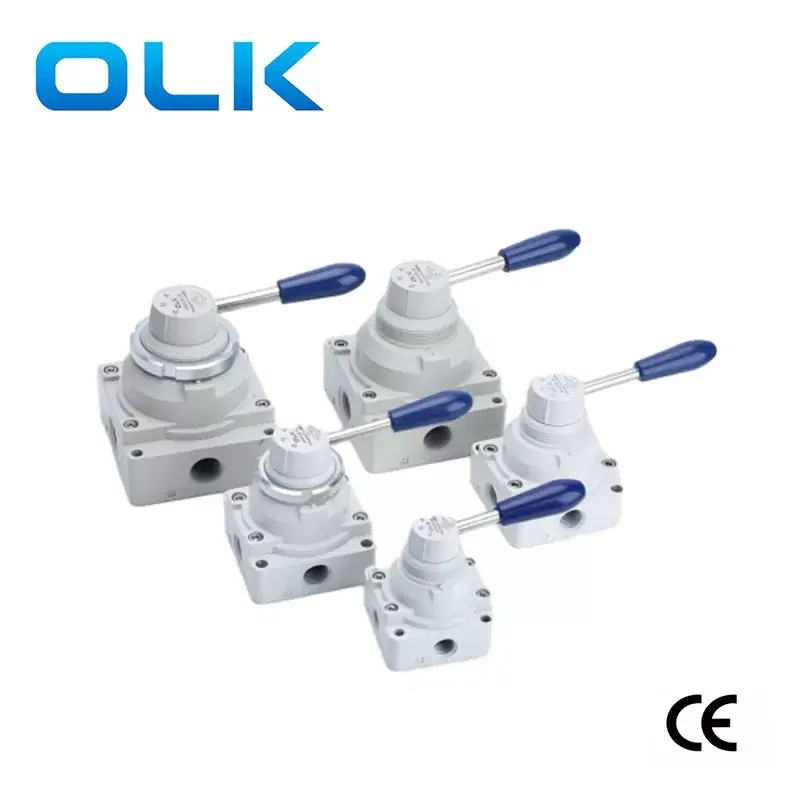

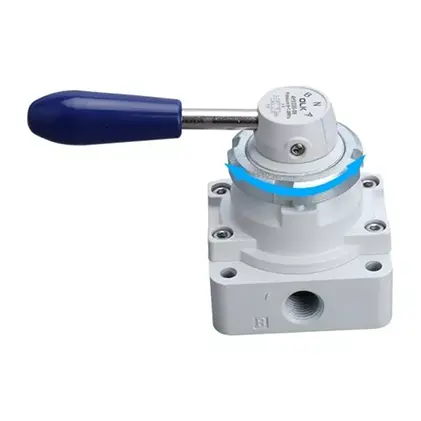

Ouleikai (OLK) Seria 4HV Dwudrogowy, czterodrogowy/trójdrogowy, czterodrogowy zawór obsługiwany ręcznie, przełączany poprzez obracanie dźwigni ręcznej, co zapewnia dobre wyczucie dotyku i płynną pracę.
Zawór ręczny 4HV charakteryzuje się dużą efektywną powierzchnią przepływu i niskimi stratami ciśnienia, co pomaga zmniejszyć zużycie energii i poprawić wydajność podczas przesyłania płynu. Dodatkowo oferuje użytkownikom dwa rodzaje instalacji do wyboru: montaż panelowy i montaż od dołu, z dołączonymi nakrętkami montażowymi do montażu panelowego.
Ogólnie rzecz biorąc, zawór ręczny Ouleikai (OLK) 4HV jest wysokowydajnym i przyjaznym dla użytkownika zaworem regulacyjnym, szeroko stosowanym w różnych sektorach przemysłu. Aby uzyskać bardziej szczegółowe informacje na temat zaworu ręcznego 4HV, zaleca się zapoznanie z instrukcją produktu lub skontaktowanie się z profesjonalnym personelem technicznym.
1. Płynne i lekkie skręcanie z dobrym wyczuciem dotykowym, dokładne pozycjonowanie:
2. Duży efektywny obszar przepływu przy niskich stratach ciśnienia;
3. Duży efektywny obszar przepływu;

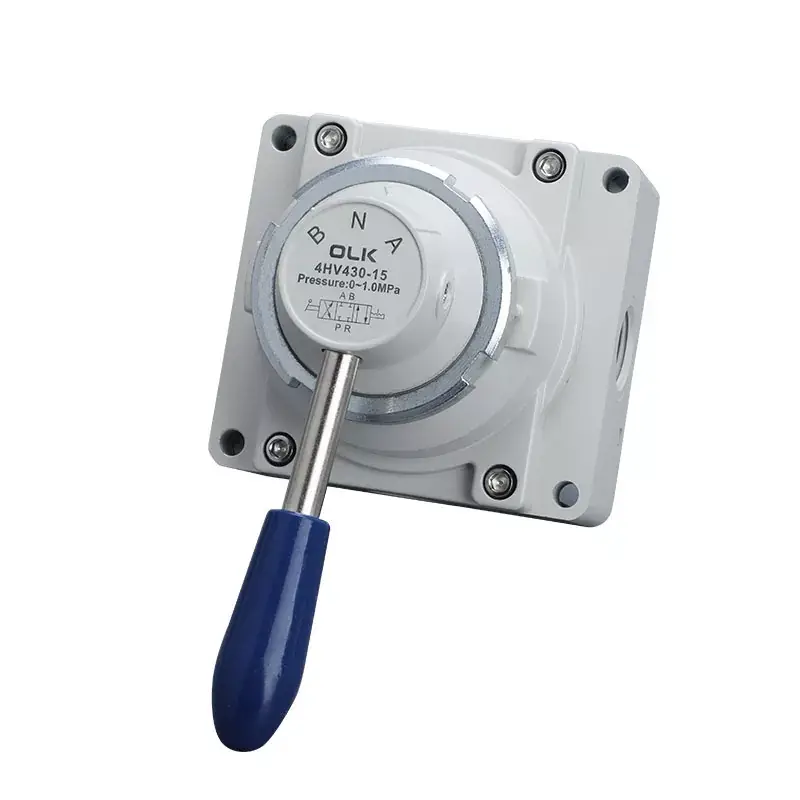

4. Dostępne są dwie metody instalacji: instalacja na panelu i na dole. Montaż panelowy jest dostarczany z nakrętkami montażowymi.
|
Kod zamówienia |
|||||
|
4HV |
2 |
30 |
__ |
8 |
S |
|
Model |
szereg |
pozycja |
|
Rozmiar portu |
Typ instalacji: |
|
4HV: Ręczny zawór obrotowy serii 4HV |
Seria 2:200 |
Port 24:2/4 |
|
06:PT1/8 |
Pusty |
|
|
Seria 3:300 |
Port 34:3/4 |
|
08:PT1/4 |
S:Montaż panelowy (z nakrętką zaworu) |
|
|
Seria 4:400 |
|
|
10:PT3/8 |
|
|
|
|
|
|
15:PT1/2 |
|
|
|
|
|
|
20:PT3/4 |
|
|
środek roboczy |
Powietrze (przefiltrowane przez filtr powyżej 40µm) |
|
Działanie |
sterowanie ręczne |
|
smarowniczy |
niepotrzebny |
|
Zakres ciśnienia roboczego MPa(psi) |
0∼1,0(~145) |
|
Gwarantowana odporność na ciśnienie |
1,5 MPa (215 psi) |
|
Temperatura pracy °C |
-20∼70 |
|
model |
Średnica portu |
liczba stanowisk |
Efektywna powierzchnia przekroju mm² (wartość CV) |
|
4HV210-06 |
PT1/8 |
2 pozycja 4 sposób |
14,0(0,78) |
|
4HV230-06 |
PT1/8 |
trzy w cztery strony |
14,0(0,78) |
|
4HV210-08 |
PT1/4 |
2 pozycja 4 sposób |
14,0(0,78) |
|
4HV230-08 |
PT1/4 |
trzy w cztery strony |
14,0(0,78) |
|
4HV310-08 |
PT1/4 |
2 pozycja 4 sposób |
30,0(1,67) |
|
4HV330-08 |
PT1/4 |
trzy w cztery strony |
30,0(1,67) |
|
4HV310-10 |
PT3/8 |
2 pozycja 4 sposób |
33,0 (1,83) |
|
4HV330-10 |
PT3/8 |
trzy w cztery strony |
33,0 (1,83) |
|
4hv410-15 |
PT1/2 |
2 pozycja 4 sposób |
88,0(4,89) |
|
4HV430-15 |
PT1/2 |
trzy w cztery strony |
88,0(4,89) |
|
4hv410-20 |
PT3/4 |
2 pozycja 4 sposób |
95,0(5,27) |
|
4HV430-20 |
PT3/4 |
trzy w cztery strony |
95,0(5,27) |
|

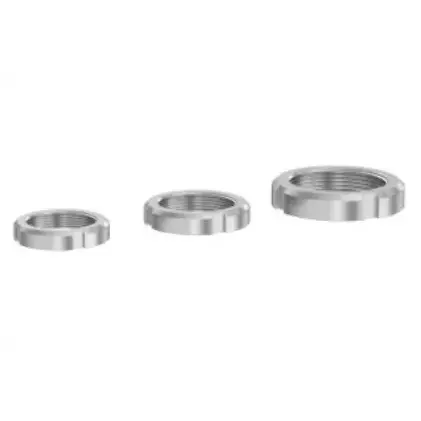

Model: |
Nitka: |
|
4HV200 |
M35X1,5 |
|
4HV300 |
M40X1,5 |
|
4HV400 |
M52X1,5 |
|
|
|
|
Pneumatyczne ręczne zawory obrotowe OLK – porównanie 5 modeli |
|||||||||
|
Zdjęcie |
|
|
|
|
|
|
|
|
|
|
Model Olka |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02.03.04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|

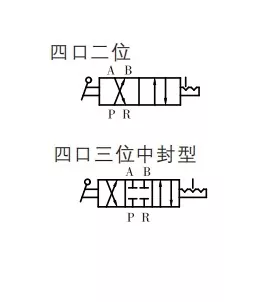

Pozycja |
2 pozycja 4-kierunkowa |
|
3-pozycyjny, 4-kierunkowy |
|
3-pozycyjny, 4-kierunkowy |
|
3-pozycyjny, 4-kierunkowy |
|
3-pozycyjny, 4-kierunkowy |
|
|
3-pozycyjny, 4-kierunkowy |
|
|
|
|
|
|
|
|
|
Rozmiar portu |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Cechy produktu |
Montaż panelowy |
|
A: Interfejs czworoboczny B: Interfejs dwustronny, z tłumieniem dźwięku na dole |
|
|
|
|
|
Puste: Jeden otwór po jednej stronie L: Dwa otwory po przeciwnych stronach; D: Cztery otwory na dole; |
|
|
|
|
|
|
|
|
|
|
|
|
Uchwyt |
Zdejmowany uchwyt |
|
Zdejmowany uchwyt |
|
Zdejmowany uchwyt |
|
Nieusuwalne/plastikowe uchwyty |
|
Zdejmowany uchwyt, uchwyt zapobiegający oparzeniom |
|
|
|
|
|
|
|
|
|
|
|
|
Wymiary podstawy |
Seria 200: 62 mm |
|
61,3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
Jaka jest funkcja ręcznego zaworu sterującego 4HV?
Zawór ręczny 4HV może być montowany na panelu.
Ile pozycji można wybrać w zaworze ręcznym 4HV?
Można wybrać 2-pozycyjny 4-drogowy i 3-pozycyjny 4-drogowy typ.
