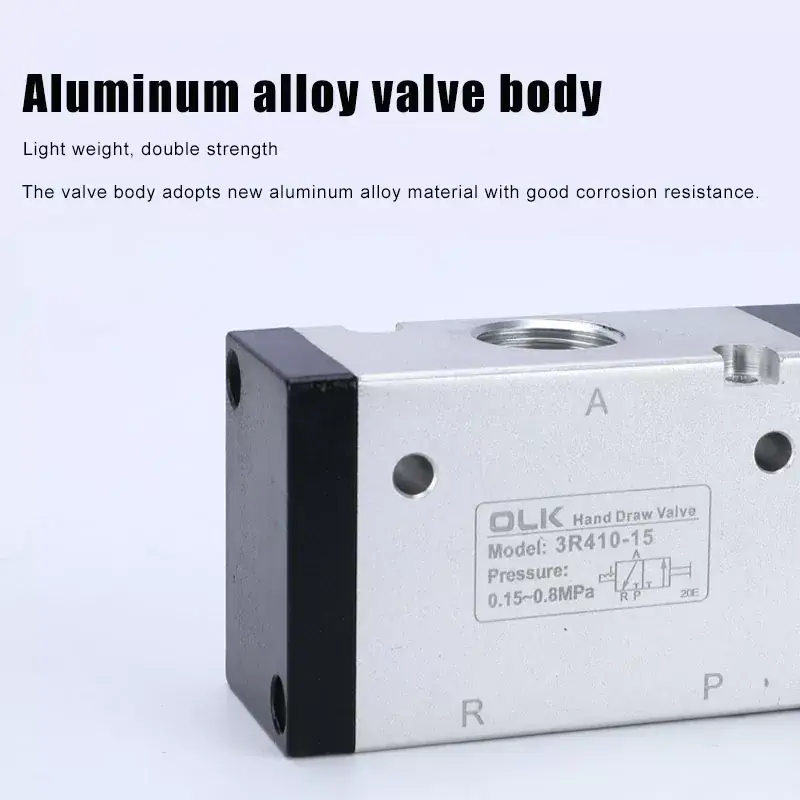

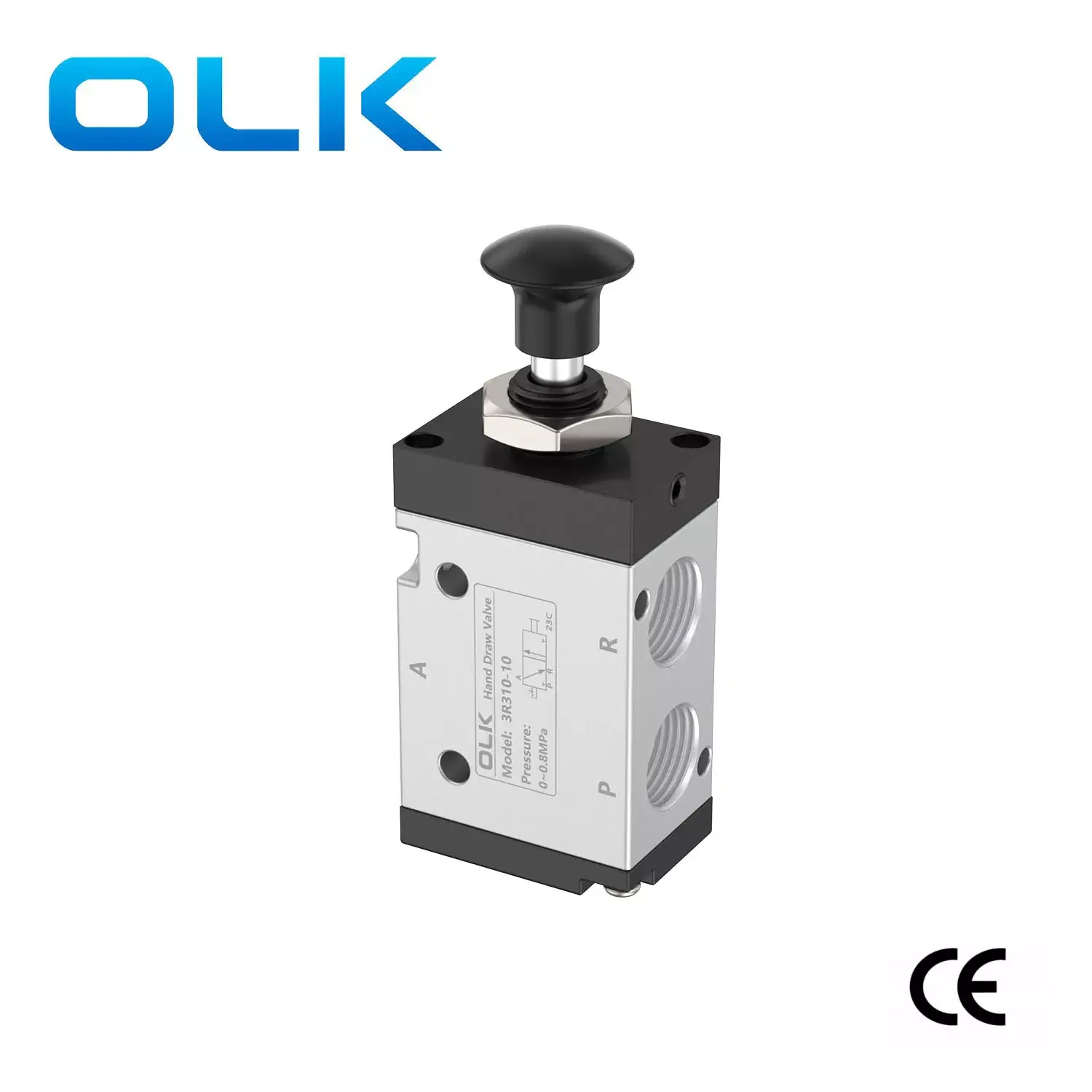

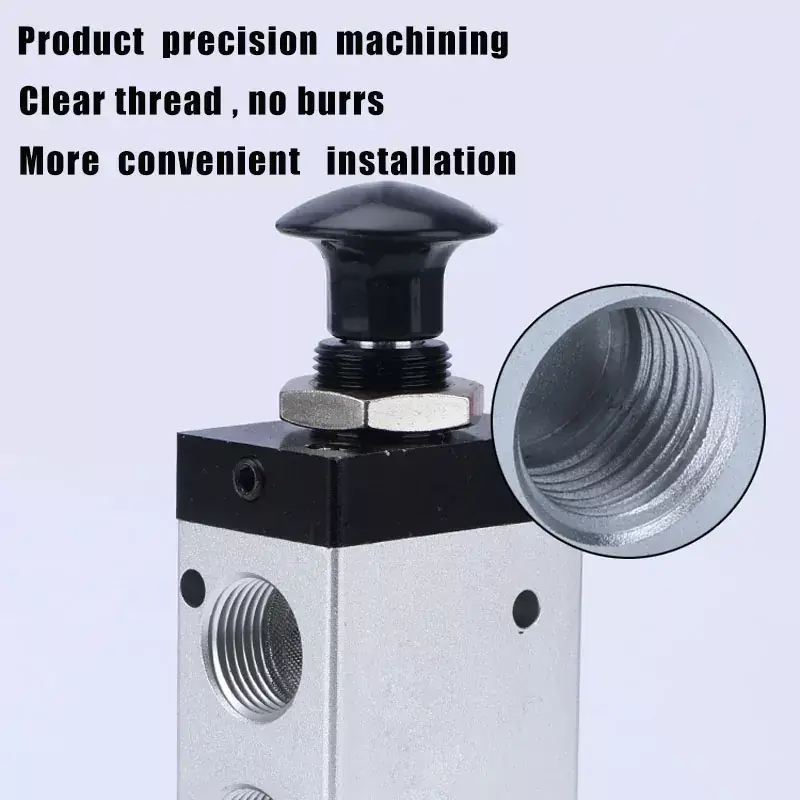

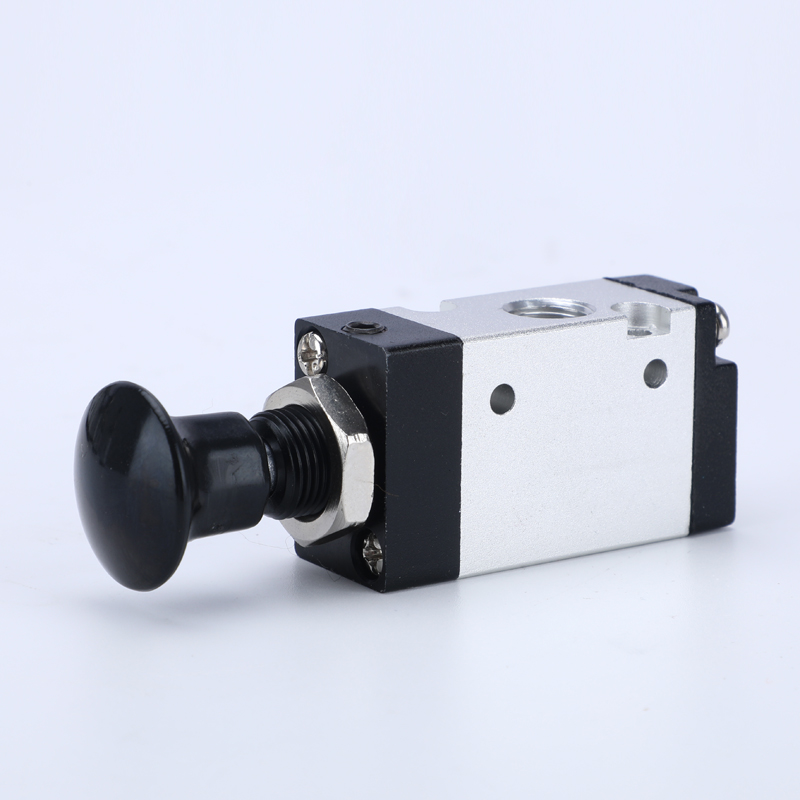

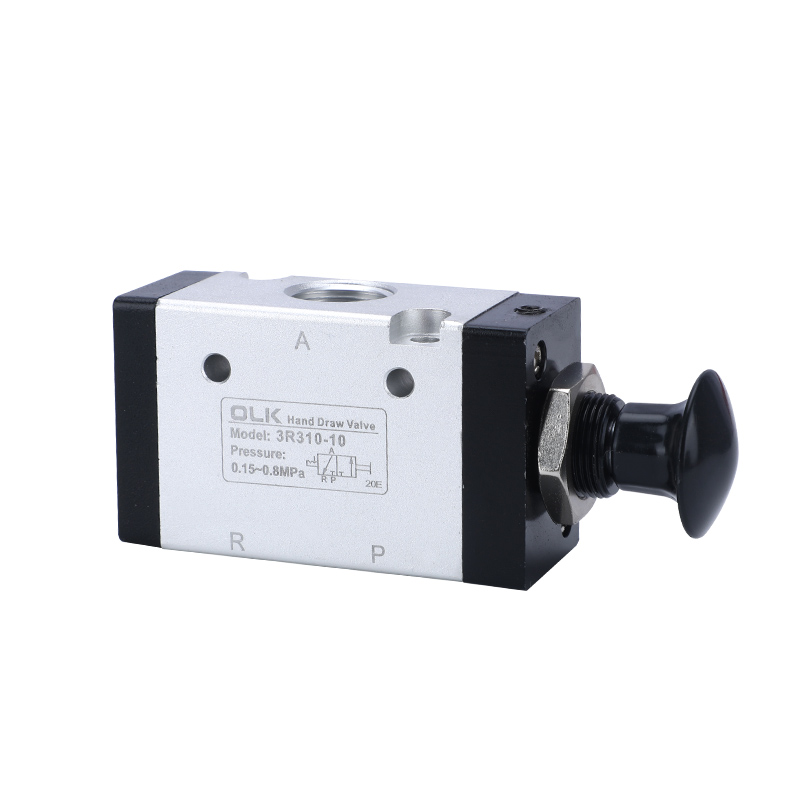

Od 2003 roku firma Ouleikai (OLK) produkuje ręczne zawory dźwigniowe serii 3R, które mogą zastąpić zawory ręczne AIR TAC serii 3L. Ręczny zawór 3R steruje kierunkiem poprzez bezpośrednie sterowanie ręczne. Dwudrogowy zawór trójdrogowy ma jeden wlot, jeden wylot i jeden otwór wylotowy. Wlot wyposażony jest w sito filtrujące, które usuwa zanieczyszczenia z powietrza, zapobiegając zanieczyszczeniu i wyciekowi powietrza z pierścienia uszczelniającego. Aluminiowa powierzchnia korpusu zaworu jest piaskowana, a interfejsy pozbawione zadziorów, a do wyboru jest wiele średnic rur (M5, G1/8, G1/4, G3/8, G1/2).
SYMBOL:
| Kod zamówienia: |
|||
| 3R | 2 | 10 | 08 |
| MODEL: | SZEREG: | FUNKCJONOWAĆ: | ROZMIAR PORTU: |
| 3R: Zawór ręczny 3/2-drogowy | Seria 1:100 | POZYCJA 10:2 | Seria 100:06:G1/8 |
|
|
Seria 2:200 |
|
Seria 200:06:G1/8 |
|
|
3:300 sekund |
|
Seria 200:08:G1/4 |
|
|
|
|
Seria 300:08:G1/8 |
|
|
|
|
Seria 300:10:G3/8 |

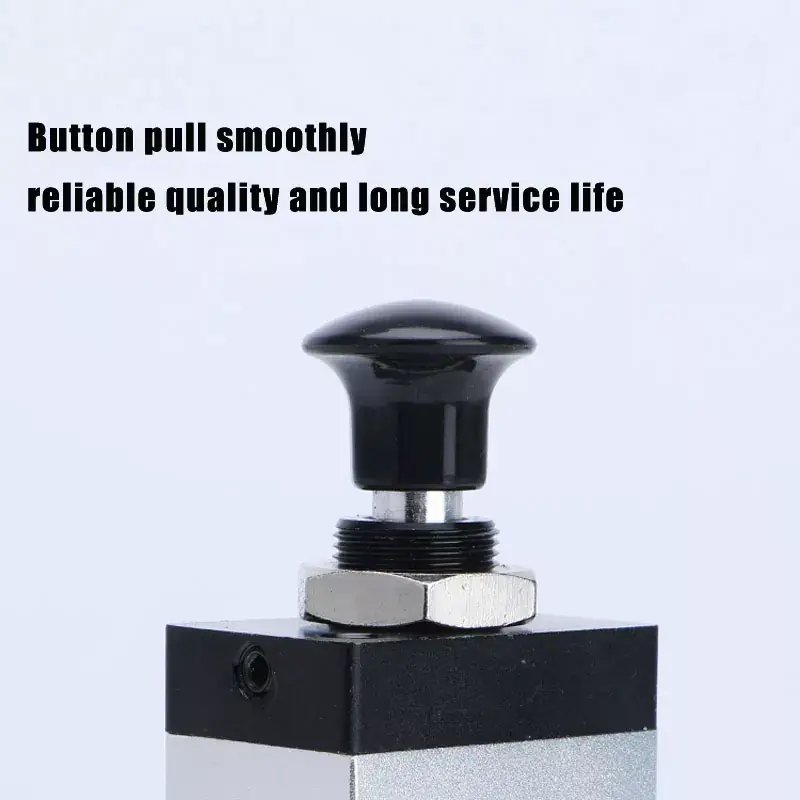

1. Obsługa ręczna, współosiowa z osią dla łatwego i precyzyjnego pozycjonowania, zapewniająca niezawodność.
2. Konstrukcja tłokowa z doskonałym uszczelnieniem, kompaktowymi rozmiarami, lekkością i łatwym montażem.

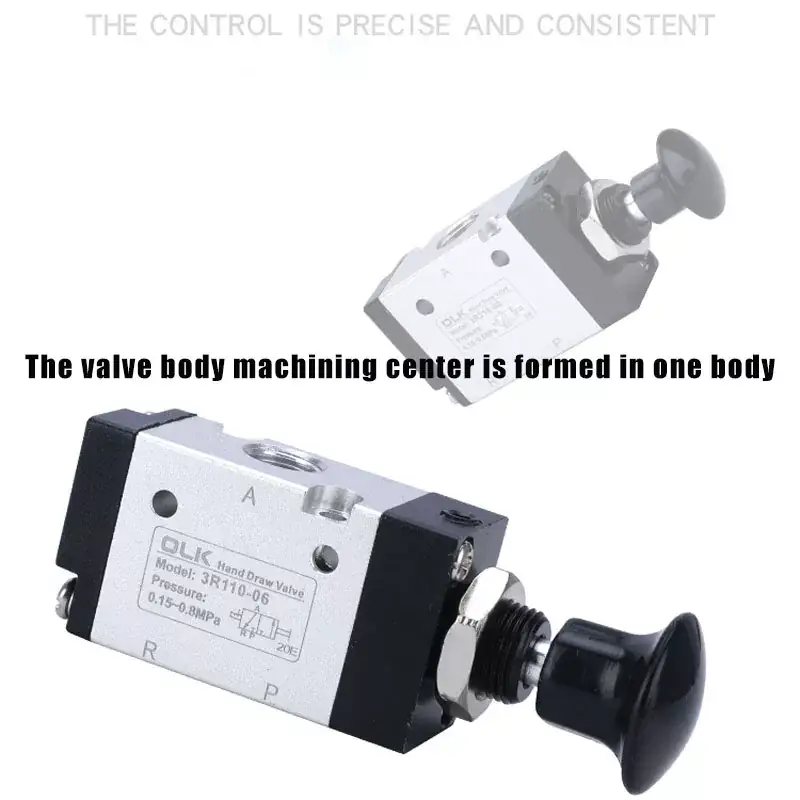

3. Otwory wewnętrzne obrobione specjalnymi technikami, co skutkuje minimalnym oporem tarcia i dłuższą żywotnością.
4. Nie wymaga smarowania olejem.
5. Łatwy montaż dzięki wielu pozycjom montażowym, ułatwiającym wygodne użytkowanie.
|
środek roboczy |
Powietrze (przefiltrowane przez filtr powyżej 40µm) |
|
Działanie |
Ręczne działanie bezpośrednie |
|
liczba stanowisk |
Dwie pozycje, trzy strony |
|
smarowniczy |
niepotrzebny |
|
Zakres ciśnienia roboczego MPa(psi) |
0∼0,8(0~114) |
|
Gwarantowana odporność na ciśnienie |
1,5 MPa (215 psi) |
|
Temperatura pracy °C |
-20∼70 |
|
Materiał korpusu |
stop aluminium |
|
model |
Średnica portu |
Przekrój przepływu mm² (wartość CV) |
|
3R110-M5 |
M5 |
5,5(0,3) |
|

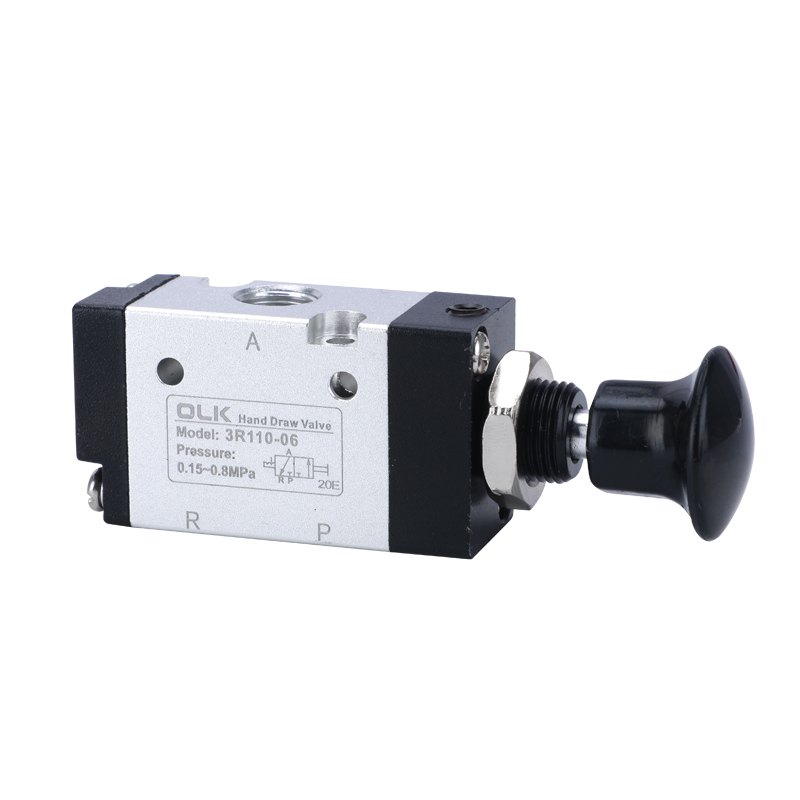

3R110-06 |
G1/8 |
12,0(0,67) |
|
3R210-06 |
G1/8 |
14,0(0,78) |
|

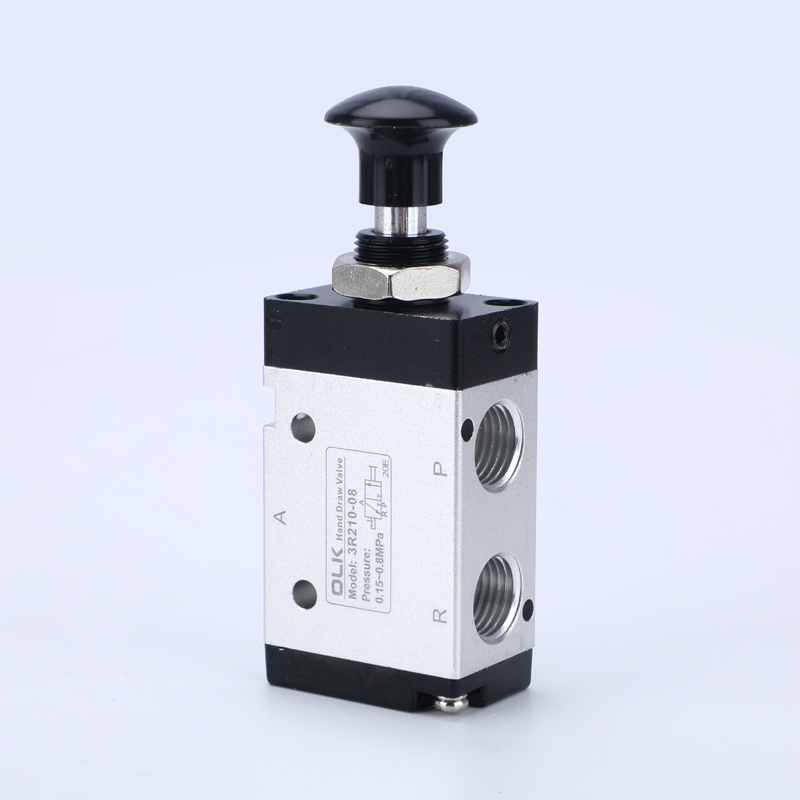

3R210-08 |
G1/4 |
16,0(0,89) |
|
3R310-08 |
G1/4 |
25,0(1,39) |
|
3R310-10 |
G3/8 |
30,0(1,67) |
