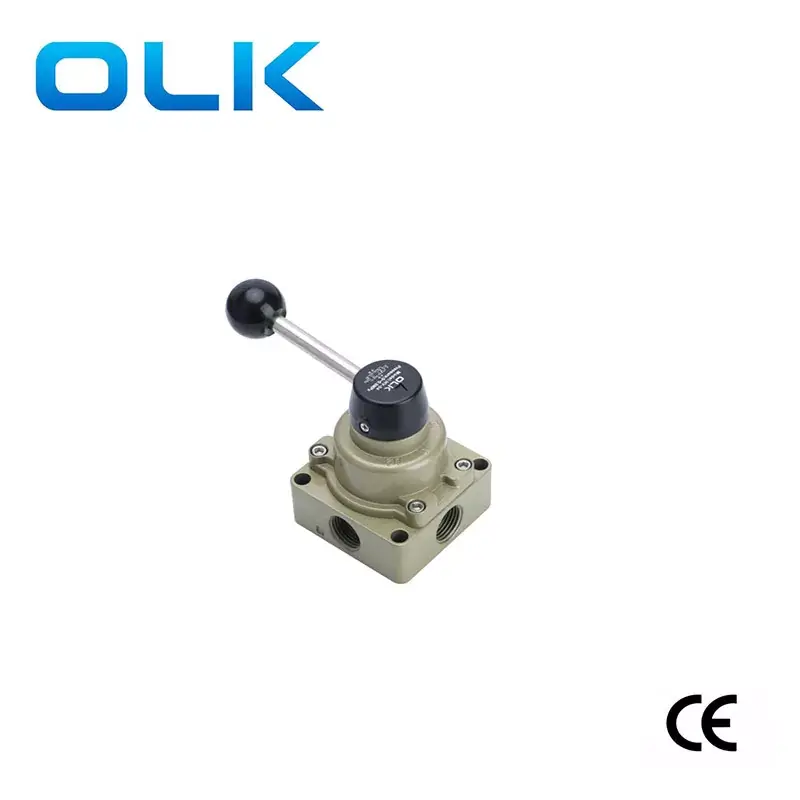

OLK jest producentem i dostawcą 4-drogowych ręcznych zaworów obrotowych serii HV w Chinach. Ouleikai (OLK) Czterodrogowe zawory ręczne serii HV-02/03/04 mają podstawę i obudowę ze stopu aluminium poddaną obróbce utleniania powierzchniowego, oferującą doskonałą odporność na zużycie i właściwości uszczelniające pod ciśnieniem. Stop aluminium ma lepsze właściwości fizyczne w porównaniu do czystego aluminium. Różnica pomiędzy zaworami ręcznymi HV-02, HV-03 i HV-04 polega na wielkości interfejsu. Zawory te mają trzy regulowane przekładnie z wyraźnymi oznaczeniami i są powszechnie używane między innymi do sterowania cylindrami.
Po przełączeniu na bieg 02 króciec wylotowy B uwalnia powietrze, króciec wylotowy A ulatnia się, a cylinder wysuwa się.
Po przełączeniu na bieg N oba otwory wydechowe A i B są zamknięte, a cylinder zatrzymuje się w połowie.
Po przełączeniu na bieg 01 otwór wylotowy A uwalnia powietrze, otwór wylotowy B ulatnia się, a cylinder się cofa.
|
Model |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
Środek roboczy |
Powietrze (Przefiltruj przez filtr siatkowy o średnicy ponad 40 μm) |
|||
|
Tryb akcji |
Sterowanie RĘCZNE |
|||
|
Rozmiar portu |
Wlot=Wylot=PT1/4 |
|||
|
Zakres ciśnienia |
0,15–0,8 MPa (21–114 PSI) |
|||
|
Pozycja |
2/4 portu |
Port 3/4 |
2/4 portu |
Port 3/4 |
|
Ciśnienie budzika |
„-10-60 ℃ |
|||
|
Dowód ciśnienia |
1,5 MPa (215 psi) |
|||
|
Pneumatyczne ręczne zawory obrotowe OLK – porównanie 5 modeli |
|||||||||
|
Zdjęcie |
|
|
|
|
|
|
|
|
|
|
Model Olka |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02.03.04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Pozycja |
2 pozycja 4-kierunkowa |
|
3-pozycyjny, 4-kierunkowy |
|
3-pozycyjny, 4-kierunkowy |
|
3-pozycyjny, 4-kierunkowy |
|
3-pozycyjny, 4-kierunkowy |
|
|
3-pozycyjny, 4-kierunkowy |
|
|
|
|
|
|
|
|
|
Rozmiar portu |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Cechy produktu |
Montaż panelowy |
|
A: Interfejs czworoboczny B: Interfejs dwustronny, z tłumieniem dźwięku na dole |
|
|
|
|
|
Puste: Jeden otwór po jednej stronie L: Dwa otwory po przeciwnych stronach; D: Cztery otwory na dole; |
|
|
|
|
|
|
|
|
|
|
|
|
Uchwyt |
Zdejmowany uchwyt |
|
Zdejmowany uchwyt |
|
Zdejmowany uchwyt |
|
Nieusuwalne/plastikowe uchwyty |
|
Zdejmowany uchwyt, uchwyt zapobiegający oparzeniom |
|
|
|
|
|
|
|
|
|
|
|
|
Wymiary podstawy |
Seria 200: 62 mm |
|
61,3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Model |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
Środek roboczy |
Powietrze (Przefiltruj przez filtr siatkowy o średnicy ponad 40 μm) |
|||||
|
Tryb akcji |
Sterowanie RĘCZNE |
|||||
|
Rozmiar portu |
PT1/4 |
PT1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
Zakres ciśnienia |
0,15–0,8 MPa (21–114 PSI) |
|||||
|
Pozycja |
2/4 portu |
Port 3/4 |
2/4 portu |
Port 3/4 |
2/4 portu |
Port 3/4 |
|
Ciśnienie budzika |
„-10-60 ℃ |
|||||
|
Dowód ciśnienia |
1,5 MPa (215 psi) |
|||||
