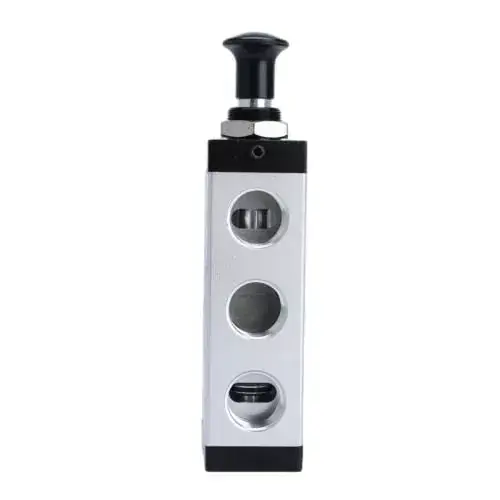

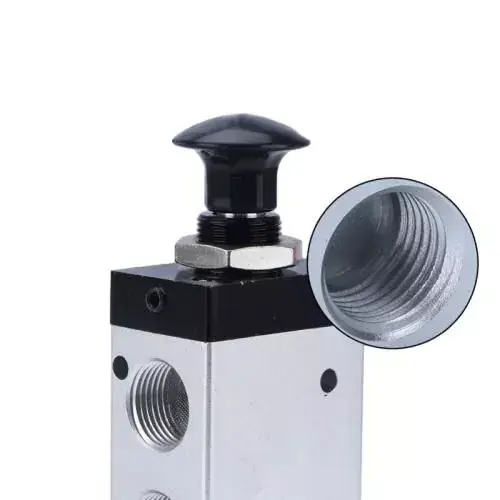

Ręczny zawór 5-drogowy Ouleikai (OLK) serii 4R ma konstrukcję 2/5, umożliwiającą sterowanie i przełączanie różnych gazów, odpowiednią do wymagań różnych układów pneumatycznych. Funkcja ręcznego ciągnięcia steruje zmianą kierunku, dzięki czemu operatorzy mogą wygodnie i elastycznie sterować ręcznie kierunkiem przepływu gazu.
Uwagi: Aby uniknąć wpływu na bezpieczeństwo i stabilność produktu, nie należy przekraczać zakresu znamionowego ciśnienia roboczego zaworu ręcznego. Scenariusze użycia: Stosowany do kontroli gazu w laboratoryjnych systemach gazowych i podobnych zastosowaniach.
SYMBOL:
Kod zamówienia:
4R
2
10
08
MODEL:
SZEREG
FUNKCJONOWAĆ:
ROZMIAR PORTU:
4L: Zawór ręczny 5/2
Seria 1:100
Pozycja 10:2
Seria 100:06:G1/8
2:200 sekund
Seria 200:06:G1/8
3:300 sekund
Seria 200:08:G1/4
Seria 300:08:G1/8
Seria 300:10:G3/8
|
środek roboczy |
Powietrze (przefiltrowane przez filtr powyżej 40µm) |
|
Działanie |
Ręczne działanie bezpośrednie |
|
smarowniczy |
niepotrzebny |
|
Zakres ciśnienia roboczego MPa(psi) |
0∼0,8(0~114) |
|
Gwarantowana odporność na ciśnienie |
1,5 MPa (215 psi) |
|
Temperatura pracy °C |
-20∼70 |
|
Materiał korpusu |
stop aluminium |
|

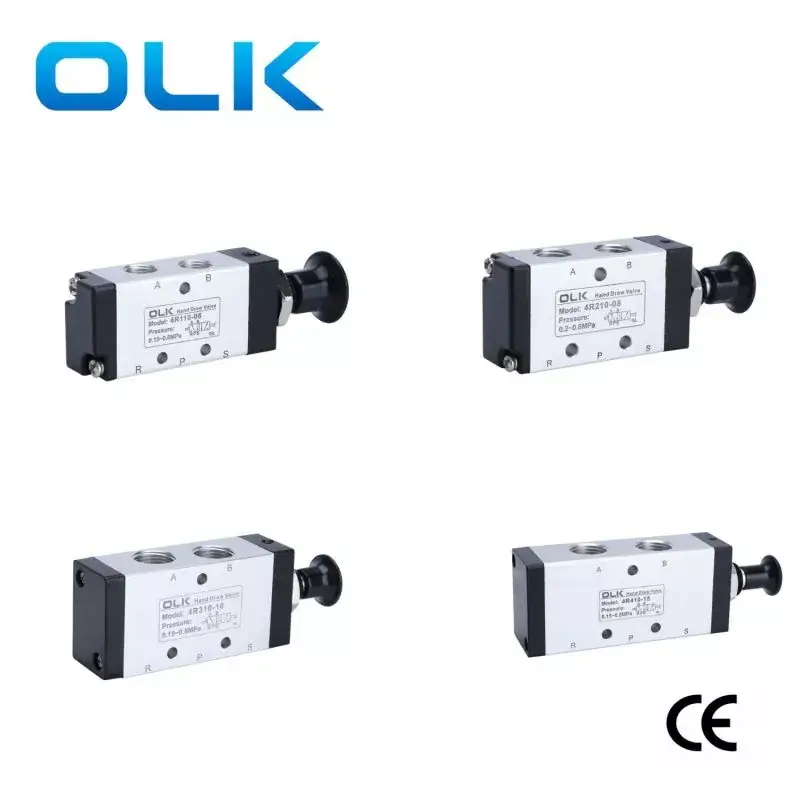

model |
Średnica portu |
Przekrój przepływu mm² (wartość CV) |
|
4R110-M5 |
M5 |
5,5 (0,3) |
|
4R110-06 |
G1/8 |
12,0(0,67) |
|
4R210-06 |
G1/8 |
14,0(0,78) |
|
4R210-08 |
G1/4 |
16,0(0,89) |
|
4R310-08 |
G1/4 |
25,0(1,39) |
|
4R310-10 |
G3/8 |
30,0(1,67) |
|
4R410-15 |
G1/2 |
50,0(2,79) |
