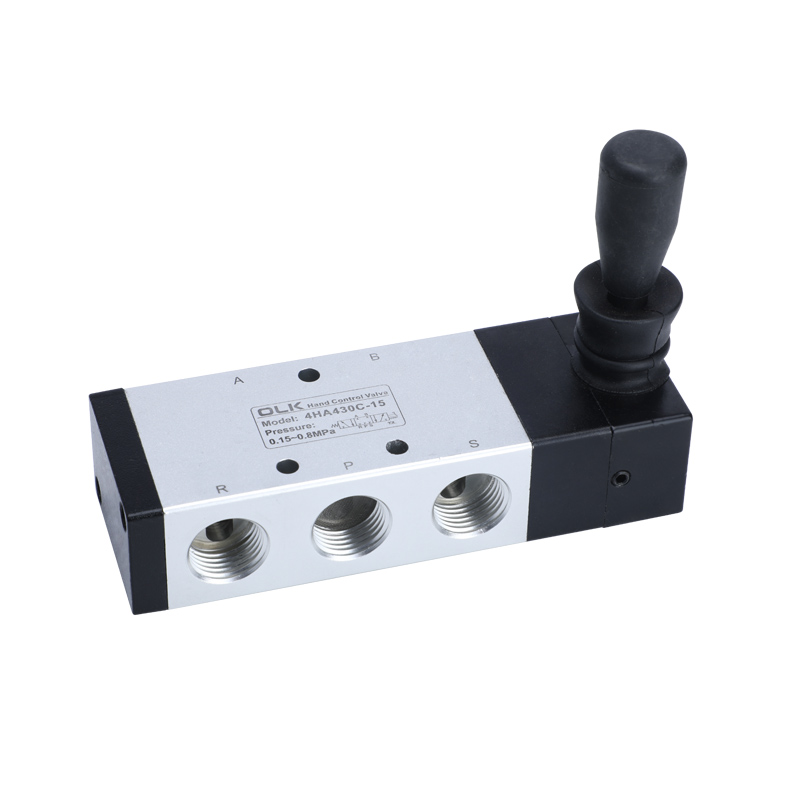

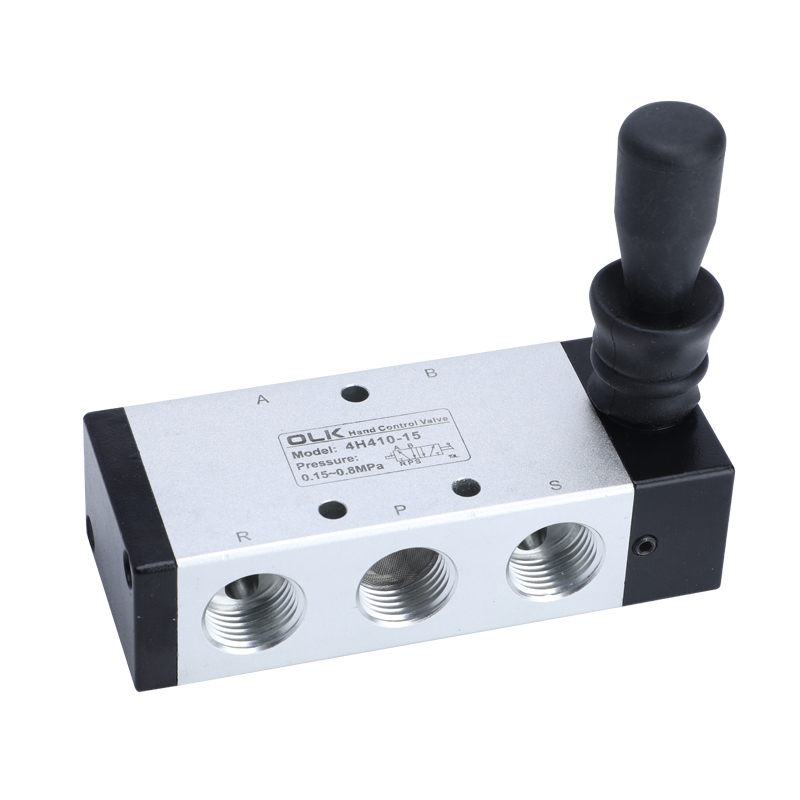

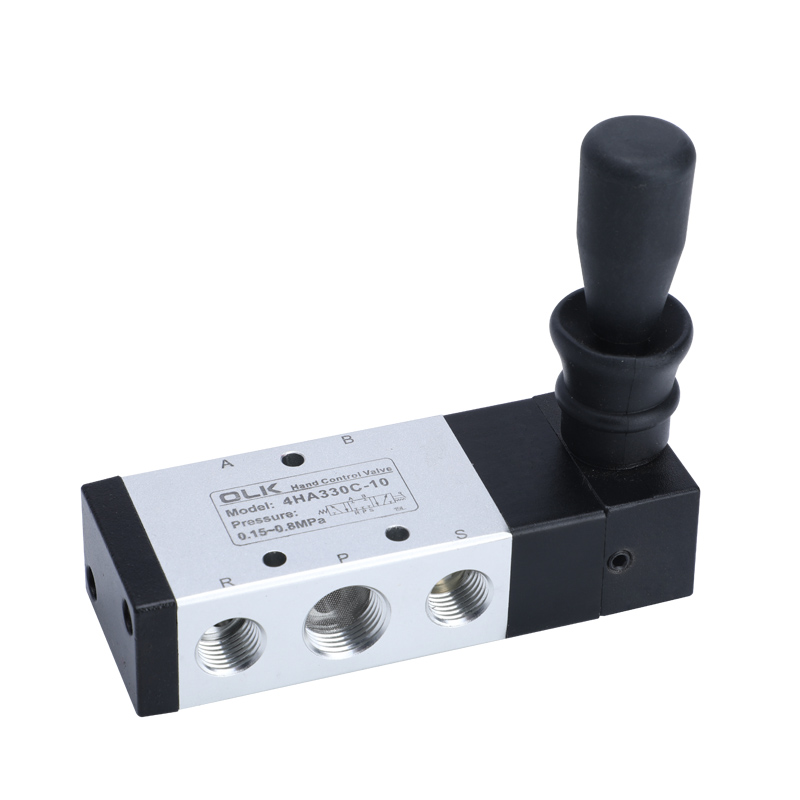

Zawór dźwigniowy serii 4H, 5-drogowy
  • Zawór dźwigniowy serii 4H, 5-drogowyZawór dźwigniowy serii 4H, 5-drogowy
  • Zawór dźwigniowy serii 4H, 5-drogowyZawór dźwigniowy serii 4H, 5-drogowy
  • Zawór dźwigniowy serii 4H, 5-drogowyZawór dźwigniowy serii 4H, 5-drogowy
  • Zawór dźwigniowy serii 4H, 5-drogowyZawór dźwigniowy serii 4H, 5-drogowy
  • Zawór dźwigniowy serii 4H, 5-drogowyZawór dźwigniowy serii 4H, 5-drogowy
  • Zawór dźwigniowy serii 4H, 5-drogowyZawór dźwigniowy serii 4H, 5-drogowy
  • Zawór dźwigniowy serii 4H, 5-drogowyZawór dźwigniowy serii 4H, 5-drogowy
  • Zawór dźwigniowy serii 4H, 5-drogowyZawór dźwigniowy serii 4H, 5-drogowy

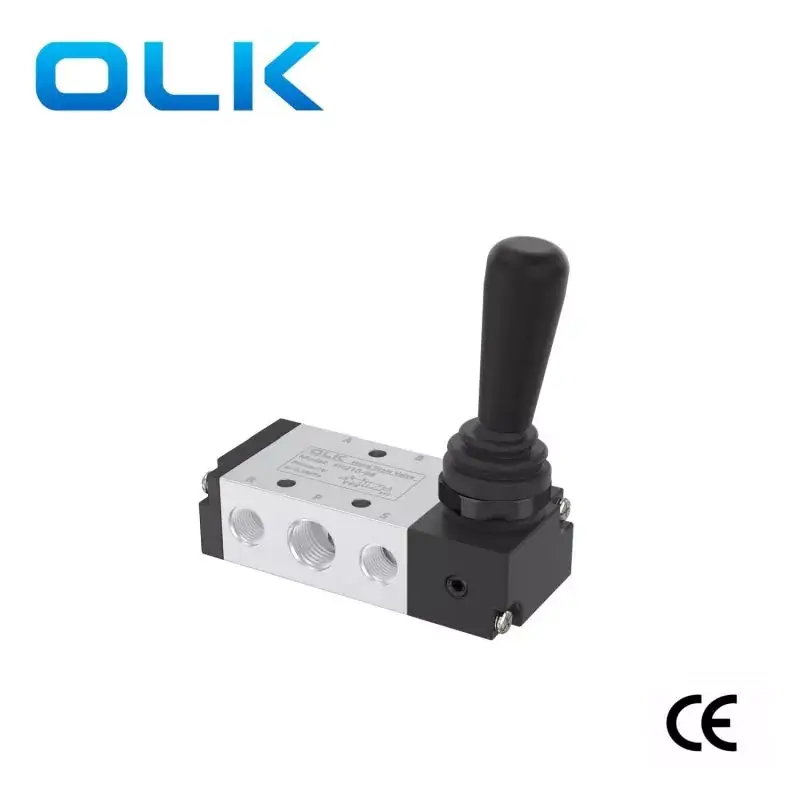

Zawór dźwigniowy serii 4H, 5-drogowy

Model:4H230
Jako profesjonalny producent 5-drogowych zaworów dźwigniowych serii 4H, możesz mieć pewność, że kupisz zawory dźwigniowe serii 4H z naszej fabryki, a OLK zaoferuje Ci najlepszą obsługę posprzedażną i terminową dostawę.
  • Brand:

    OLK
  • Control form:

    Hand lever
  • Working mode:

    5/2 way,5/3 way
  • Operating Method:

    Manual return ,Spring return.
  • Working Pressure:

    0-0.8Mpa(-116psi)
  • Port size:

    G1/8,G1/4,G3/8,G1/2

作動媒体


Zawory dźwigniowe serii 4H Obowiązujące scenariusze: zastosowania laboratoryjne, takie jak laboratoryjne systemy pneumatyczne, sprzęt badawczy itp.

Uwagi: Jeśli podczas użytkowania zostaną wykryte jakiekolwiek nieprawidłowości, takie jak wyciek gazu lub zablokowanie zaworów, należy natychmiast zaprzestać użytkowania i skontaktować się z personelem sprzedaży firmy OLK w celu uzyskania obsługi posprzedażnej.



SYMBOL:



Kod zamówienia
4H 2 30°C 08
MODEL: KOD: TYP ZAWORU: ROZMIAR PORTU:
4H: Ręczny reset zaworu dźwigniowego zaworu ręcznego Seria 2:200 Zawór 10:5/2 drogowy Seria 200:06:G1/8

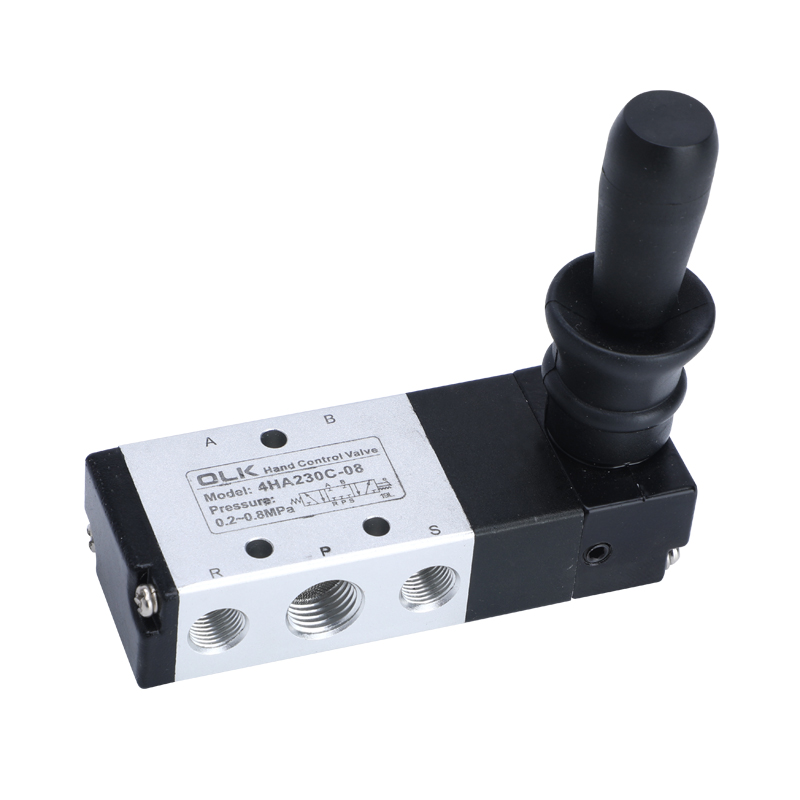

4HA: Zawór ręczny z zaworem dźwigniowym ze sprężyną powrotną Seria 3:300 30C: 5/3-drożny, 3-pozycyjny zamknięty w środku Seria 200:08:G1/4


30E: 5/3-drożny, 3-pozycyjny środek wydechu
Seria 300: 08: G1/8


30P: 5/3-drożny, 3-pozycyjny środek docisku Seria 300: 10: G3/8


Zawory z dźwignią ręczną serii OLK 4H 2/5 3/5 Charakterystyka produktu

1. Obsługa ręczna, płynne uruchamianie, precyzyjne i niezawodne pozycjonowanie;

2. Konstrukcja typu tłokowego, doskonałe uszczelnienie, kompaktowe rozmiary, lekkość, łatwy montaż i demontaż;

3. Otwór wewnętrzny jest obrabiany specjalną techniką, co skutkuje niskim oporem tarcia i długą żywotnością;

4. Nie ma potrzeby smarowania olejem;

5. Funkcjonalność instalacji panelu, łatwa i wygodna instalacja, spełniająca różne potrzeby klientów.


ZAWÓR DŹWIGNIOWY OULEIKAI 4H Instalacja i użytkowanie

1) Pięcioportowy, trójpozycyjny zawór ręczny z resetem ręcznym wykorzystuje pozycjonowanie kulki ze stali sprężynowej, ułatwiając przełączanie. Należy zachować ostrożność, aby nie stosować nadmiernej siły podczas obsługi, ponieważ może to skutkować nieprawidłowymi pozycjami sterowania i niezamierzonymi działaniami.

2) Podczas montażu z panelem można usunąć lub zachować element dystansowy, w zależności od konkretnej sytuacji.

3) Zapoznaj się ze schematem, aby zapoznać się z różnymi sposobami instalacji.


Uwaga specjalna: Podczas mocowania panelu należy wziąć pod uwagę grubość płyty montażowej i średnicę otworu montażowego.

Zawory dźwigniowe serii 4H 5-drogowe Parametry ogólne

środek roboczy

Powietrze (przefiltrowane przez filtr powyżej 40μm)

Działanie

Ręczne bezpośrednie sterowanie

2V025-06-10F

niepotrzebny

Zakres ciśnienia roboczego MPa(psi)

0∼0,8(0~114)

Gwarantowana odporność na ciśnienie

1,5 MPa (215 psi)

Temperatura pracy °C

-20∼70

Materiał korpusu

stop aluminium

Zawory dźwigniowe serii 4H, 5-drogowe, o różnych parametrach

model

Średnica portu

liczba stanowisk

Przekrój przepływu mm² (wartość CV)

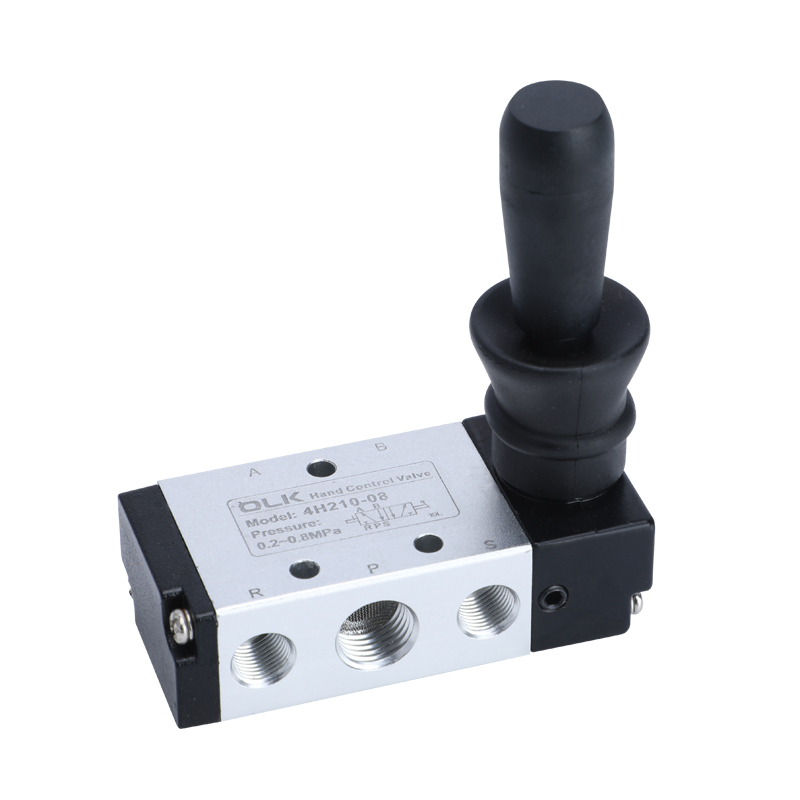

4H210-06

Wlot=wylot=G1/8

2 pozycja 5-kierunkowa

14,0(0,78)

4H230P-06

Wlot=wylot=G1/8

Trzy pozycje na pięć sposobów

12,0(0,67)

4H230E-06

Wlot=wylot=G1/8

Trzy pozycje na pięć sposobów

12,0(0,67)

4H230P-06

Wlot=wylot=G1/8

Trzy pozycje na pięć sposobów

12,0(0,67)

4H210-08

Wlot=wylot=G1/4

2 pozycja 5-kierunkowa

16,0(0,89)

4H230C-08

Wlot=wylot=G1/4

Trzy pozycje na pięć sposobów

12,0(0,67)

4H230E-08

Wlot=wylot=G1/4

Trzy pozycje na pięć sposobów

12,0(0,67)

4H230P-08

Wlot=wylot=G1/4

Trzy pozycje na pięć sposobów

12,0(0,67)

4H310-08

Wlot=wylot=G1/4

2 pozycja 5-kierunkowa

25,0(1,39)

4H330C-08

Wlot=wylot=G1/4

Trzy pozycje na pięć sposobów

18,0(1,00)

4H330E-08

Wlot=wylot=G1/4

Trzy pozycje na pięć sposobów

18,0(1,00)

4H330P-08

Wlot=wylot=G1/4

Trzy pozycje na pięć sposobów

18,0(1,00)

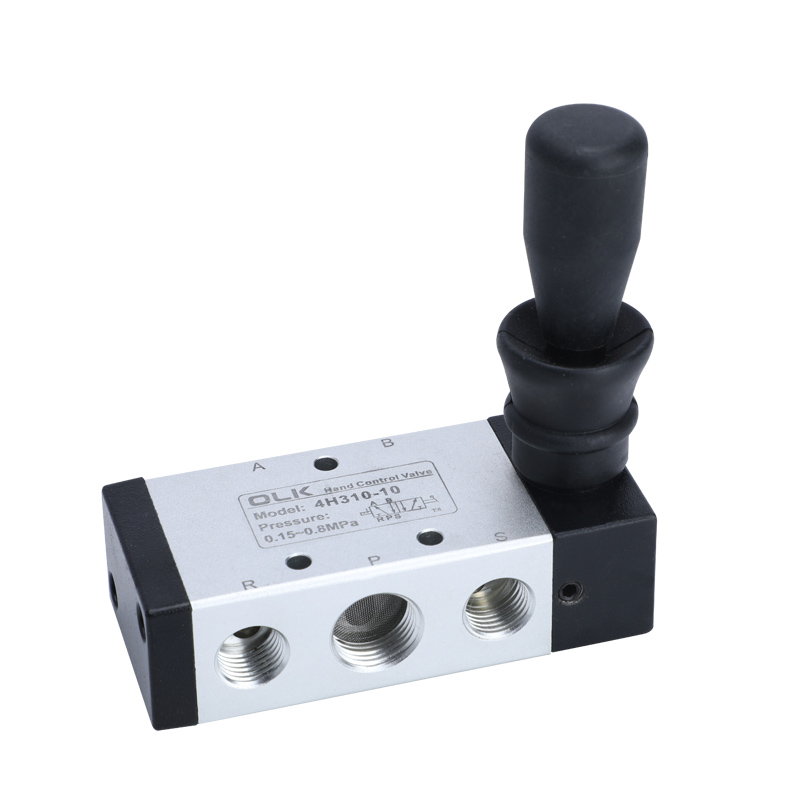

4H310-10

Wlot=Wylot=G3/8 Wylot=G1/4

2 pozycja 5-kierunkowa

30,0(1,67)

4H330C-10

Wlot=Wylot=G3/8 Wylot=G1/4

Trzy pozycje na pięć sposobów

18,0(1,00)

4H330E-10

Wlot=Wylot=G3/8 Wylot=G1/4

Trzy pozycje na pięć sposobów

18,0(1,00)

4H330P-10

Wlot=Wylot=G3/8 Wylot=G1/4

Trzy pozycje na pięć sposobów

18,0(1,00)

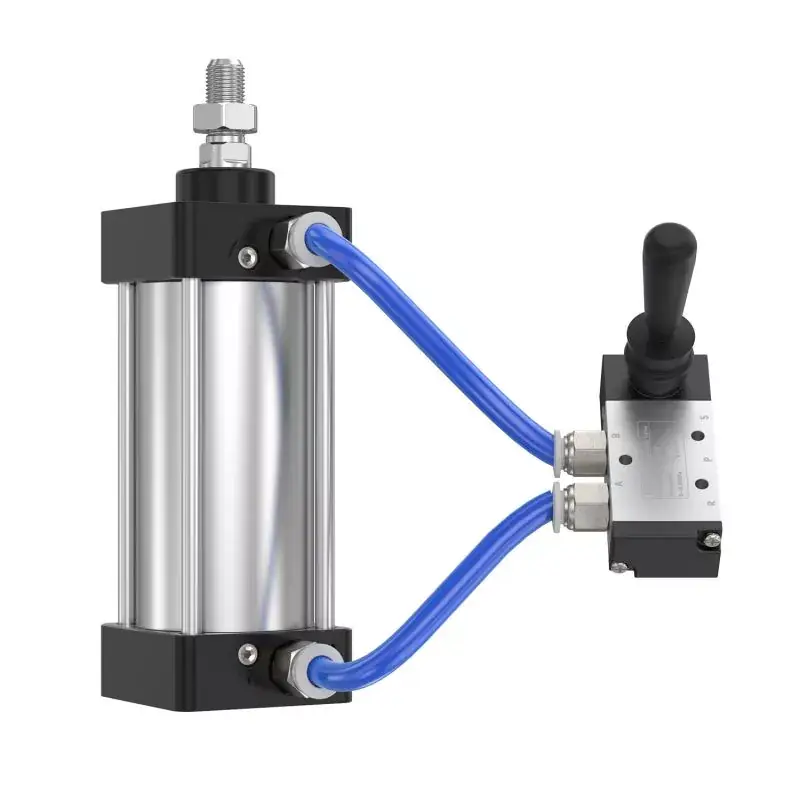

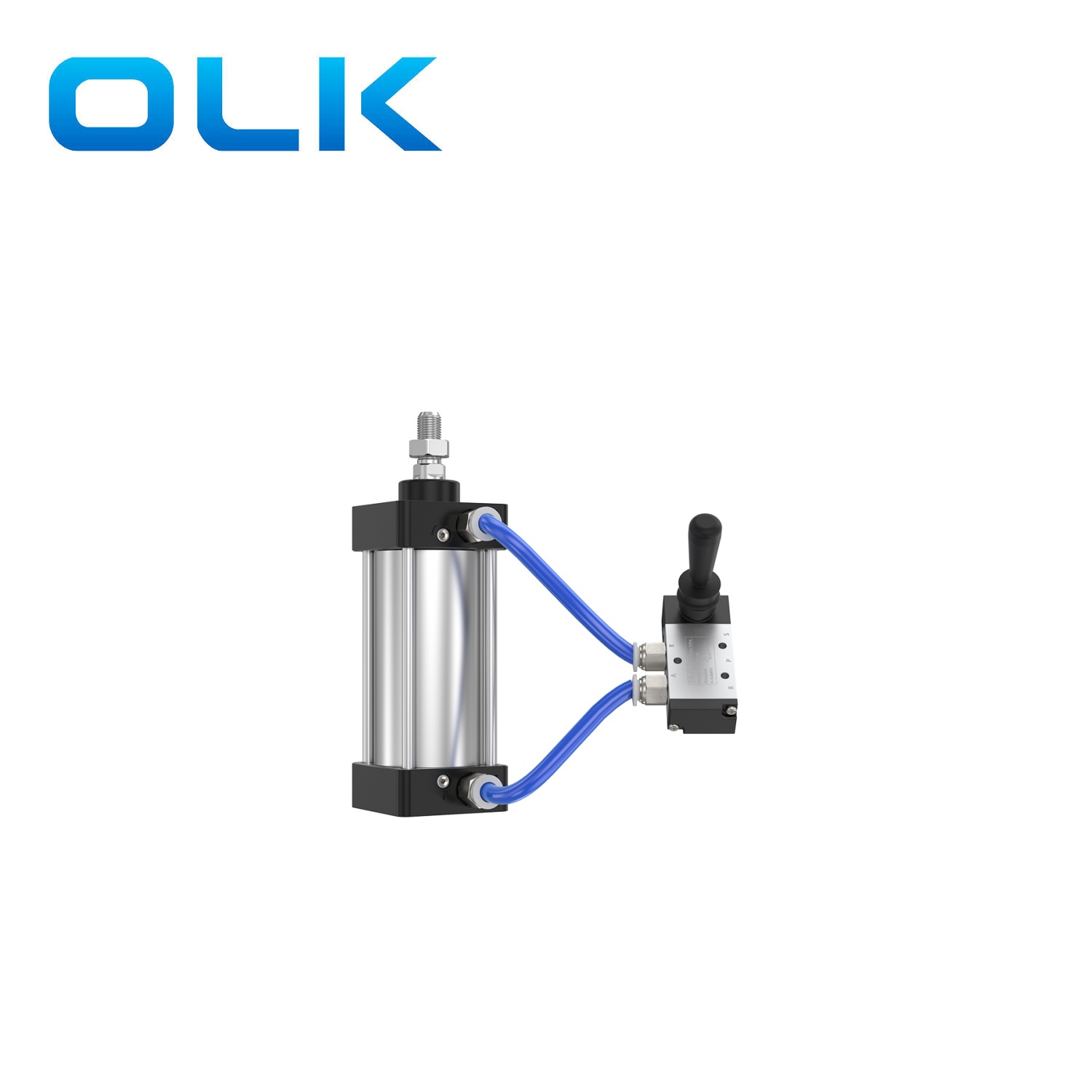

Powiązane akcesoria do zaworu z dźwignią ręczną 4H: Złączki i cylindry pneumatyczne

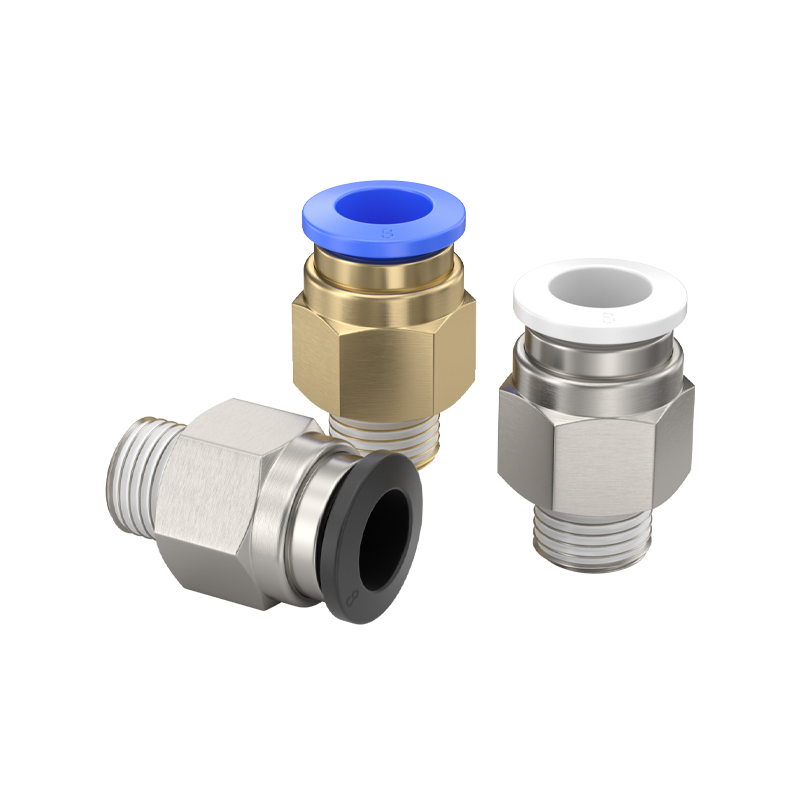

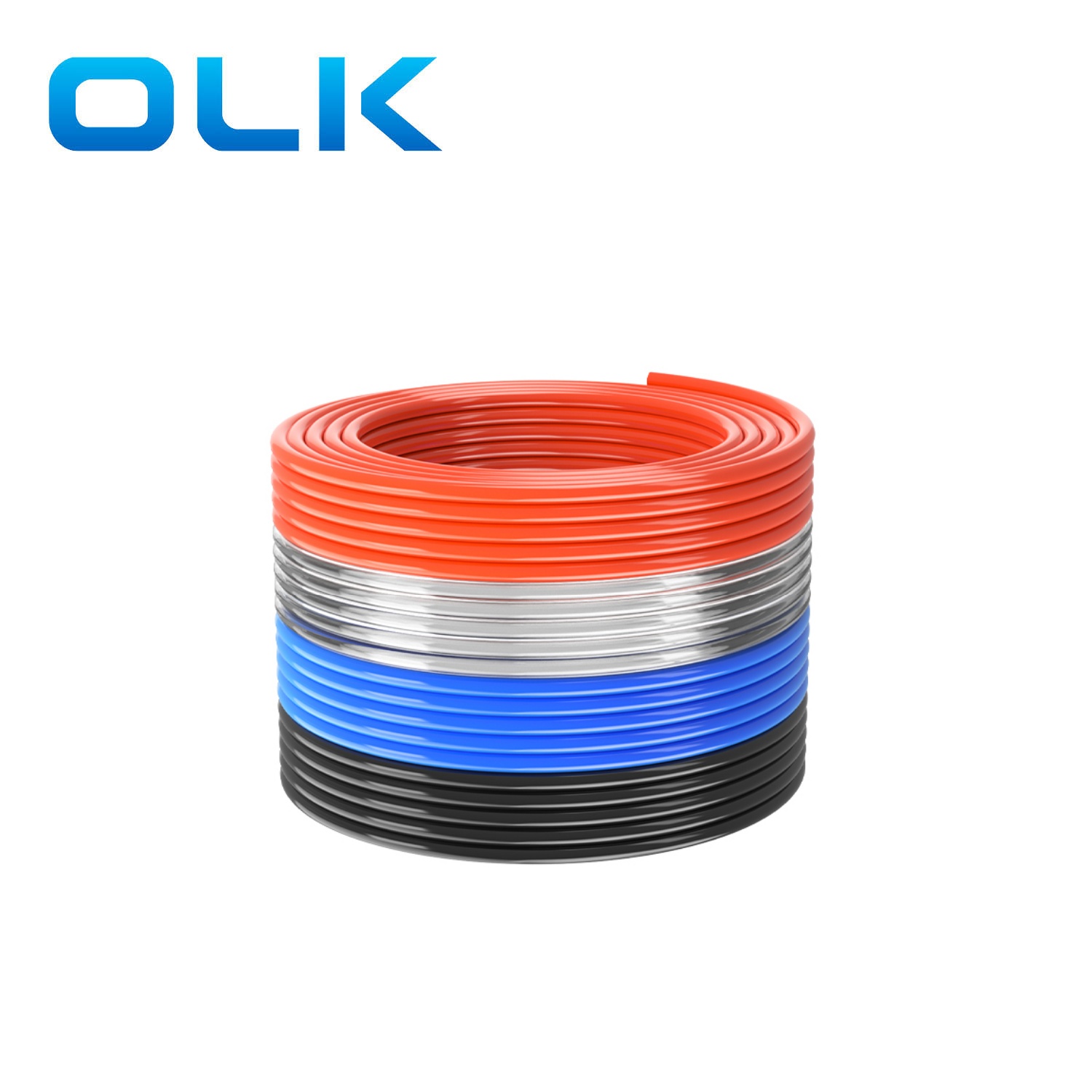

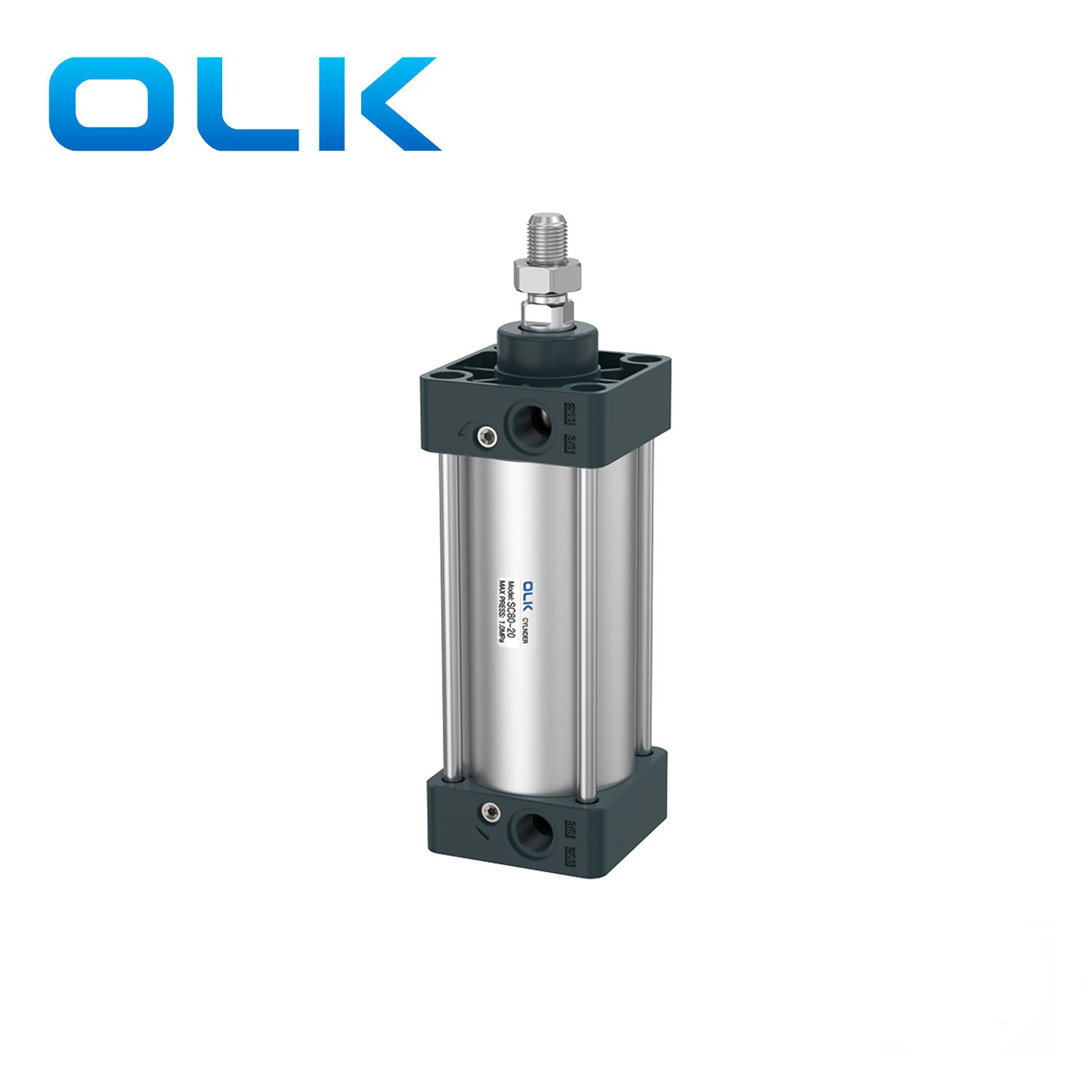

Standardowy cylinder serii SC Rura PU Dopasowanie do komputera
