3-pozycyjny 2-drogowy zawór elektromagnetyczny OLK ma cztery modele do wyboru, wewnętrzny tryb działania pilota i brak konieczności smarowania. Można wykonać dwa rodzaje gwintów PT i NPT. Stopień ochrony IP65 (DIN40050) i poziom odporności cieplnej klasy B.
Zawór elektromagnetyczny 3-drogowy serii 3v400 może pomóc w użyciu cylindra jednostronnego działania w trudnych warunkach pracy.
|
3 V |
4 |
10 |
15 |
|
|
Model |
Kod |
typ zaworu |
rozmiar portu |
Typ akcji |
|
3V: 3/2-drogowy zawór elektromagnetyczny |
Seria 4:400 |
10: pojedynczy zawór elektromagnetyczny 5/2-drogowy |
15:G1/2 |
NC:Normalnie zamknięty |
|
20: podwójny zawór elektromagnetyczny 5/2-drogowy |
NIE: Normalnie otwarty |
|
Model |

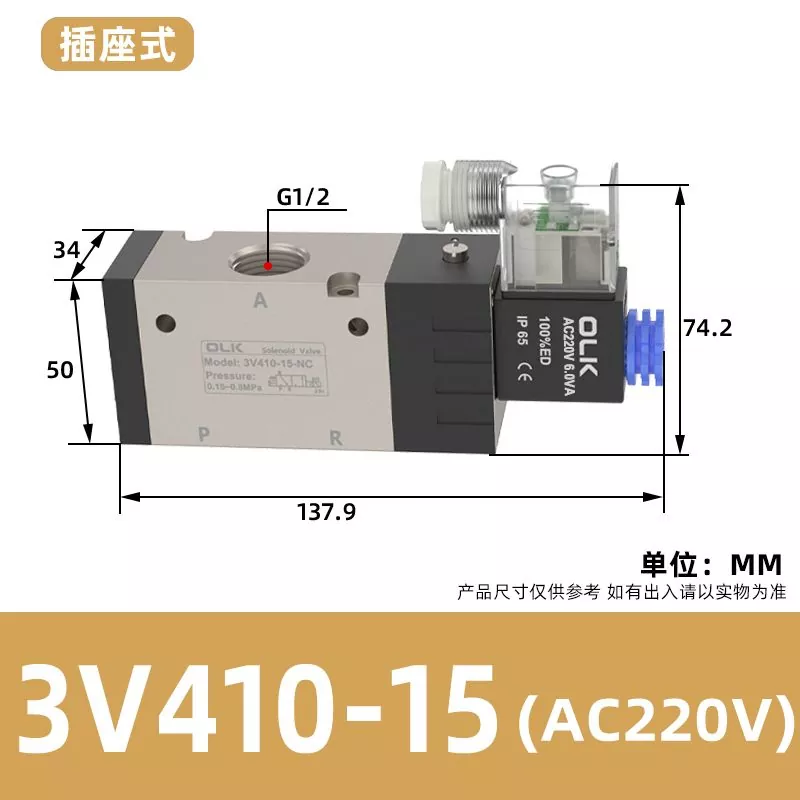

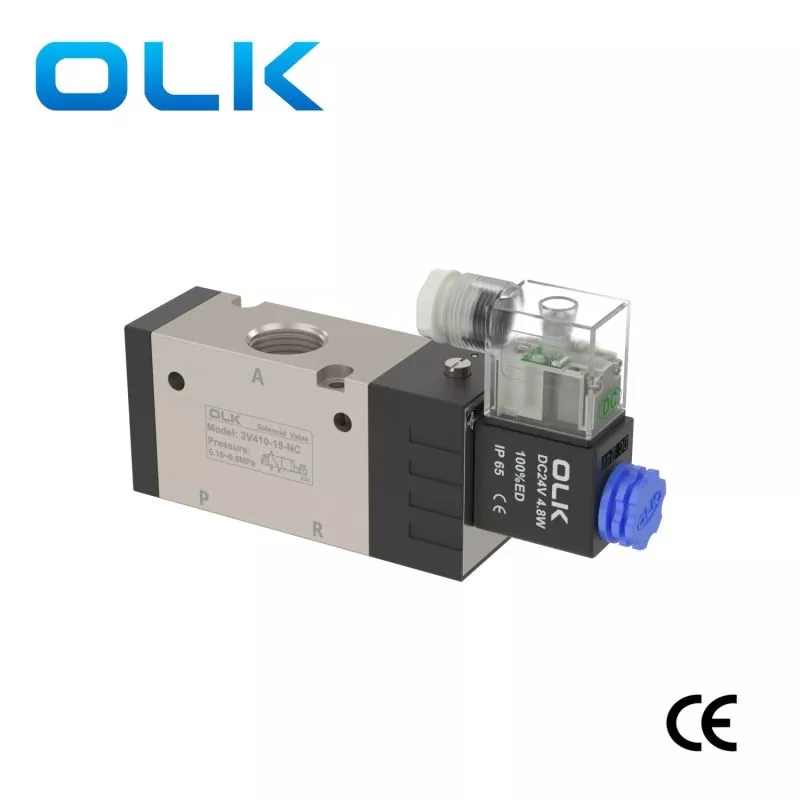

3V410-15 |

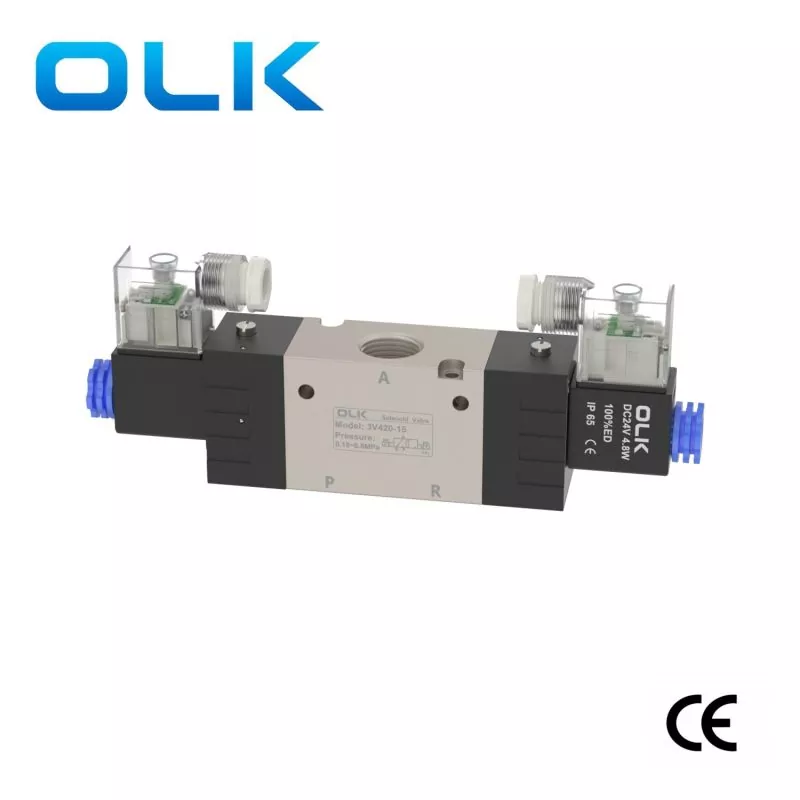

3V420-15 |
|
Środek roboczy |
Powietrze (Przefiltruj przez filtr siatkowy o średnicy ponad 40 μm) |
|
|
Tryb akcji |
Typ pilota wewnętrznego |
|
|
rozmiar portu |
Wlot=Wylot=G1/2 |
|
|
Efektywna powierzchnia przekroju |
50 mm² (Cv = 2,79) |
|
|
Pozycje |
3/2 portu |
|
|
Zakres ciśnienia |
0,15–0,8 MPa (21–114 psi) |
|
|
Dowód ciśnienia |
1,5 MPa (215 psi) |
|
|
Ciśnienie budzika |
„5-60 ℃ (23-140° F) |
|
|
Materiał korpusu |
Stop aluminium |
|
|
Smarowanie |
Nie ma potrzeby |
|
|
Maksymalna częstotliwość robocza |
3 razy/sekundę |
|
|
Stopień izolacji |
Poziom B |
|
|
Min. Czas wzbudzenia |
0,05 sek |
|
|
3V410-15 AC24V |
3V410-15 AC110V |
3V410-15 AC220V |
3V410-15 DC220V |
3V410-15 DC24V |
|
3V420-15 AC24V |
3V420-15 AC110V |
3V420-15 AC220V |
3V420-15 DC220V |
3V420-15 DC24V |
