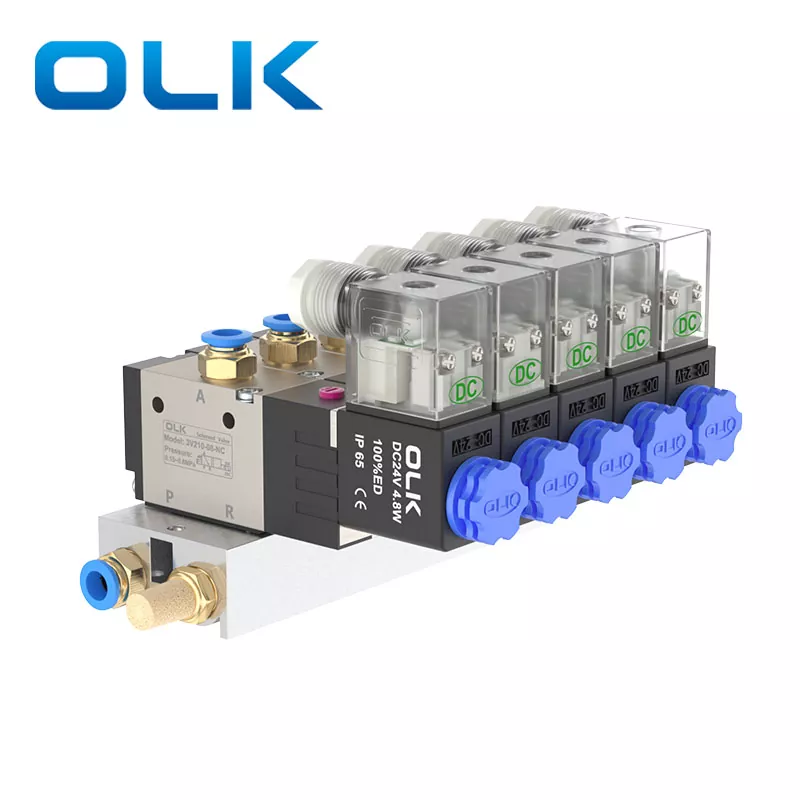

3v-manifold zawór solidny korpus ma długą żywotność i jest bardzo odpowiednia do elektrycznego i pneumatycznego sterowania mocą. Jest łatwy w instalacji i utrzymaniu. Ma szeroki zakres zastosowań ，, takich jak urządzenia gospodarstwa domowego, sprzęt przemysłowy, sprzęt medyczny, pralki, fontanny do picia, nawadnianie zraszacza ogrodowego itp. Niezawodna dokładność sprawia, że jest kompetentna w każdej sytuacji.
|
|

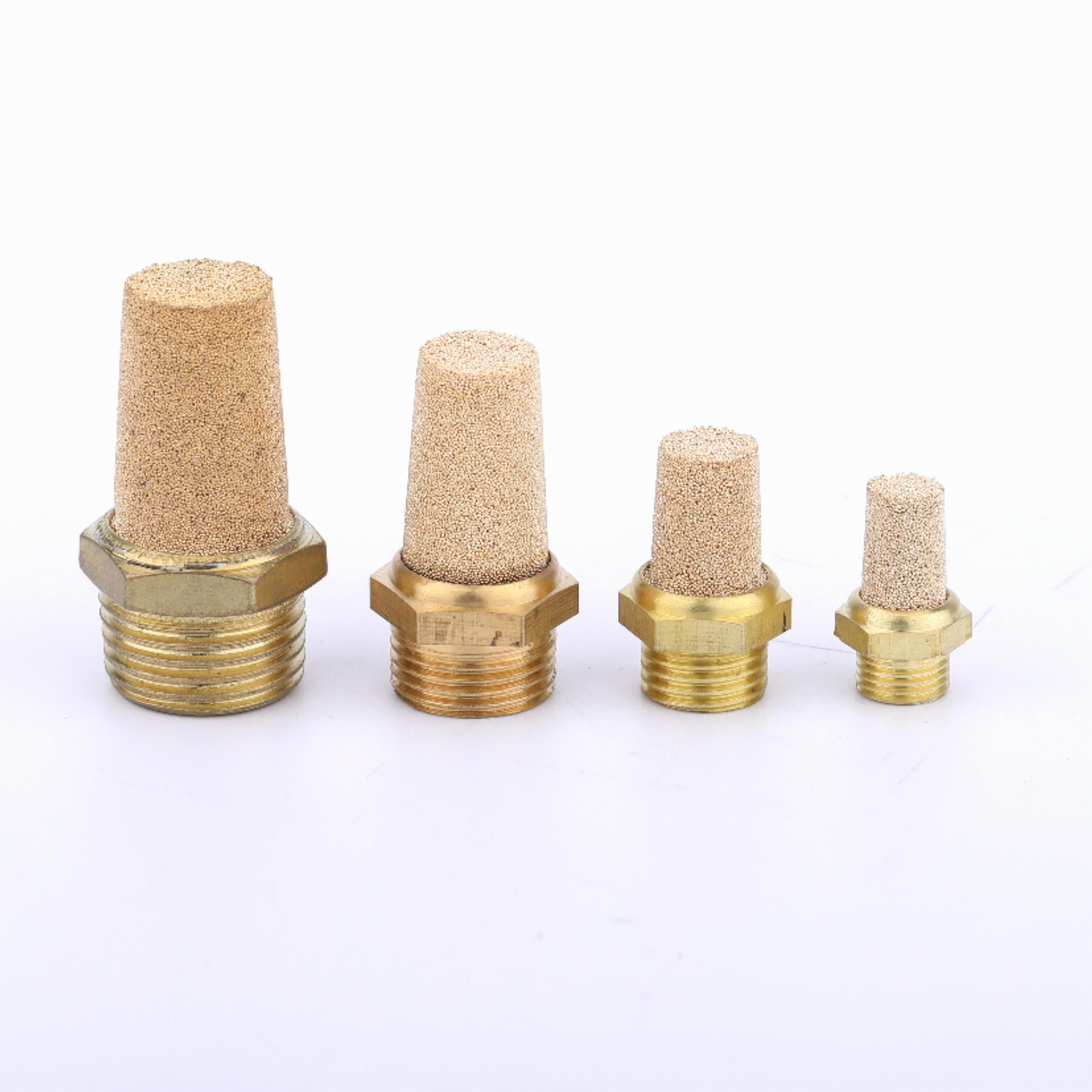

Tłumik |
wtyczka |
PL8-02 |

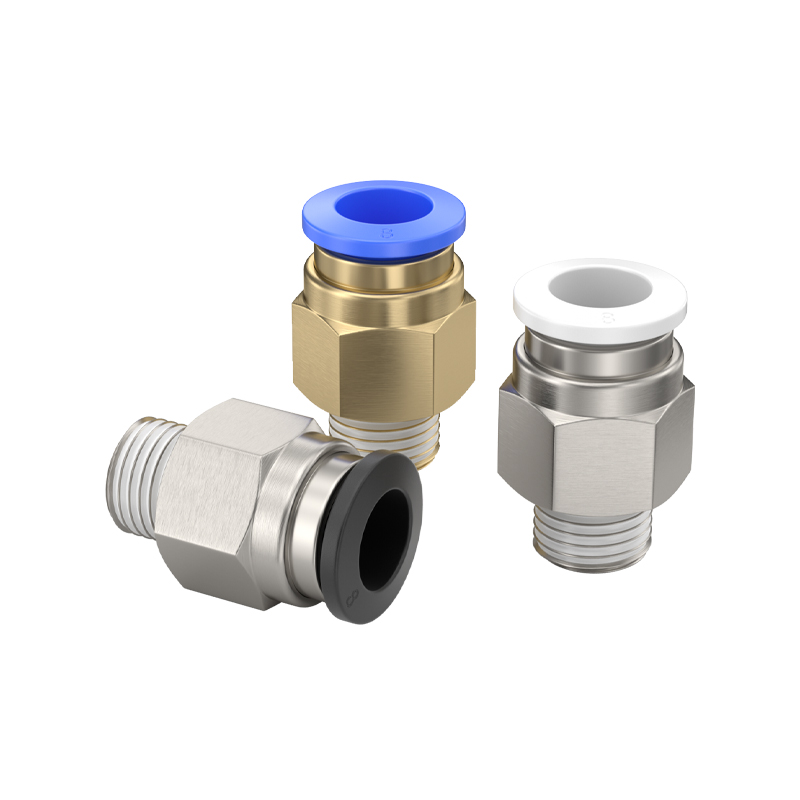

PC8-02 |
Board Bus |

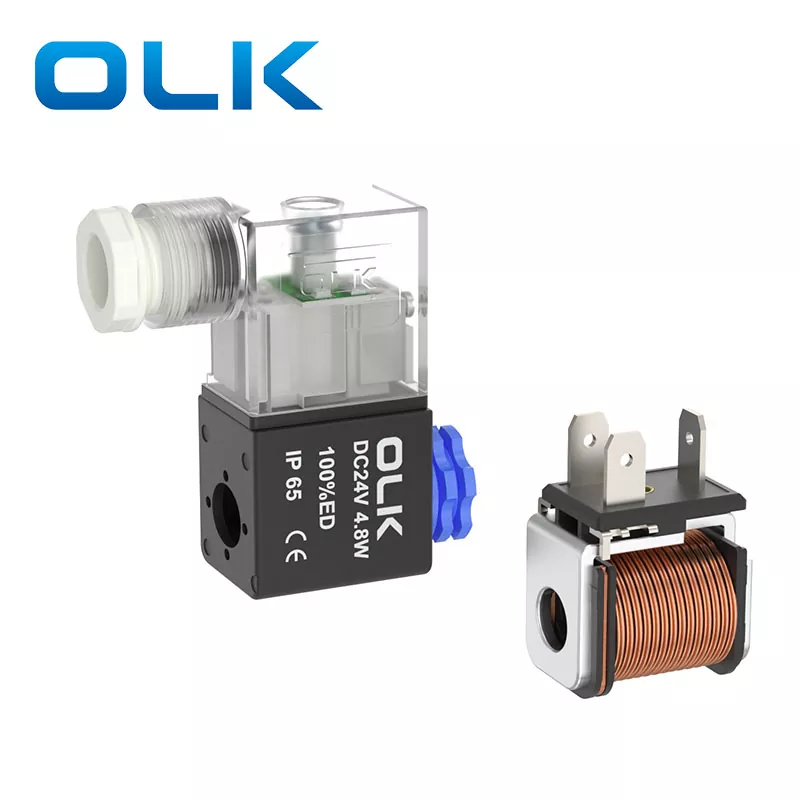

3V elektromagnesu |
|

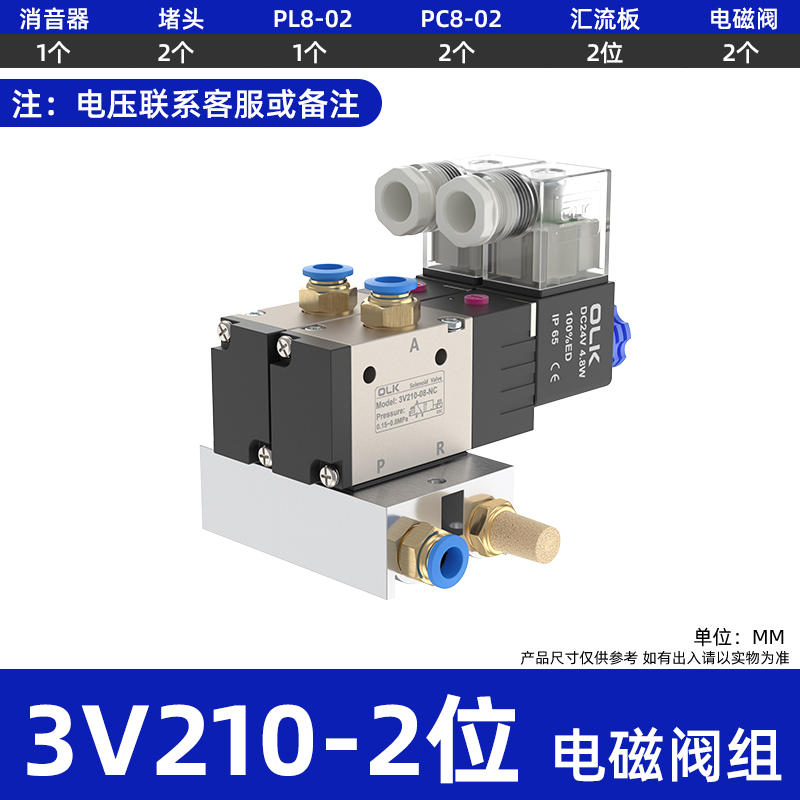

3v110-2f 3v210-2f 3v310-2f |
1 |
2 |
1 |
2 |
2 |
2 |
|
3v110-3f 3v210-3f 3v310-3f |
1 |
2 |
1 |
3 |
3 |
3 |
|

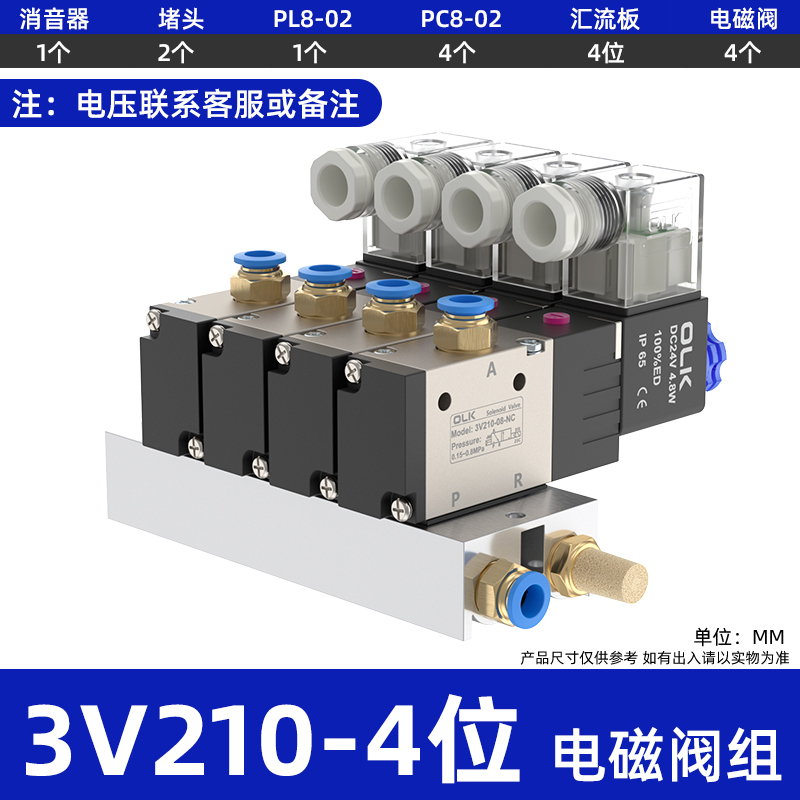

3v110-4f 3v210-4f 3v310-4f |
1 |
2 |
1 |
4 |
4 |
4 |
|
3v110-5f 3v210-5f 3v310-5f |
1 |
2 |
1 |
5 |
5 |
5 |
|
3v110-6f 3v210-6f 3v310-6f |
1 |
2 |
1 |
6 |
6 |
6 |
|

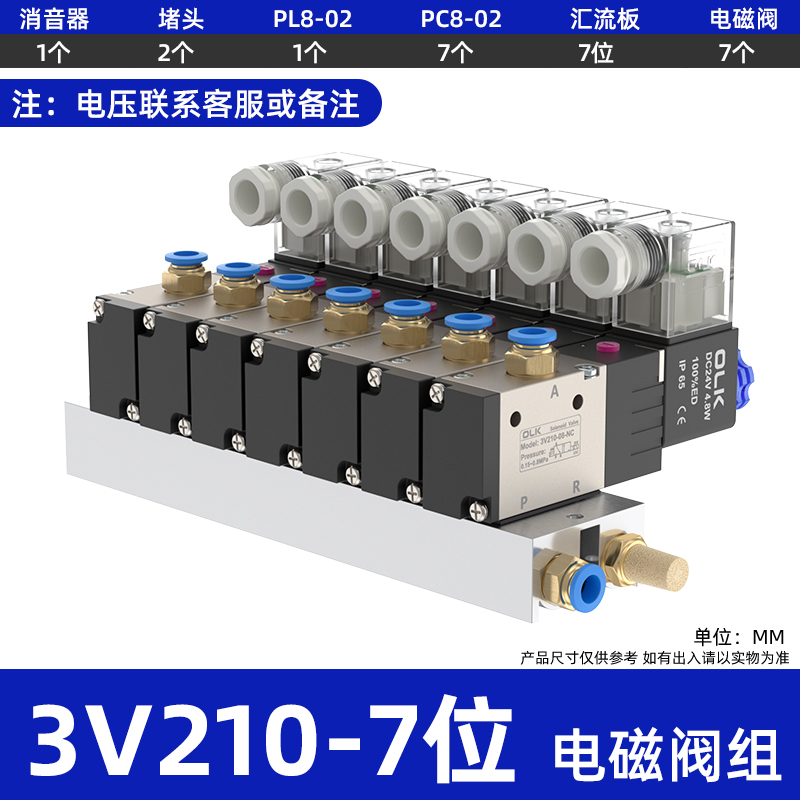

3v110-7f 3v210-7f 3v310-7f |
1 |
2 |
1 |
7 |
7 |
7 |
|

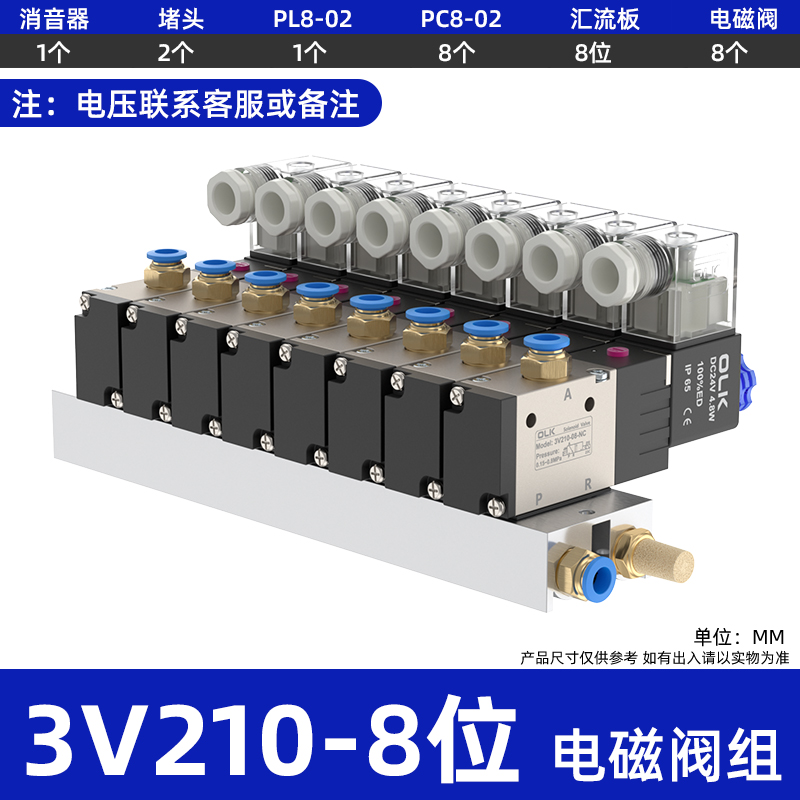

3v110-8f 3v210-8f 3v310-8f |
1 |
2 |
1 |
8 |
8 |
8 |
|
3v110-9f 3v210-9f 3v310-9f |
1 |
2 |
1 |
9 |
9 |
9 |
|

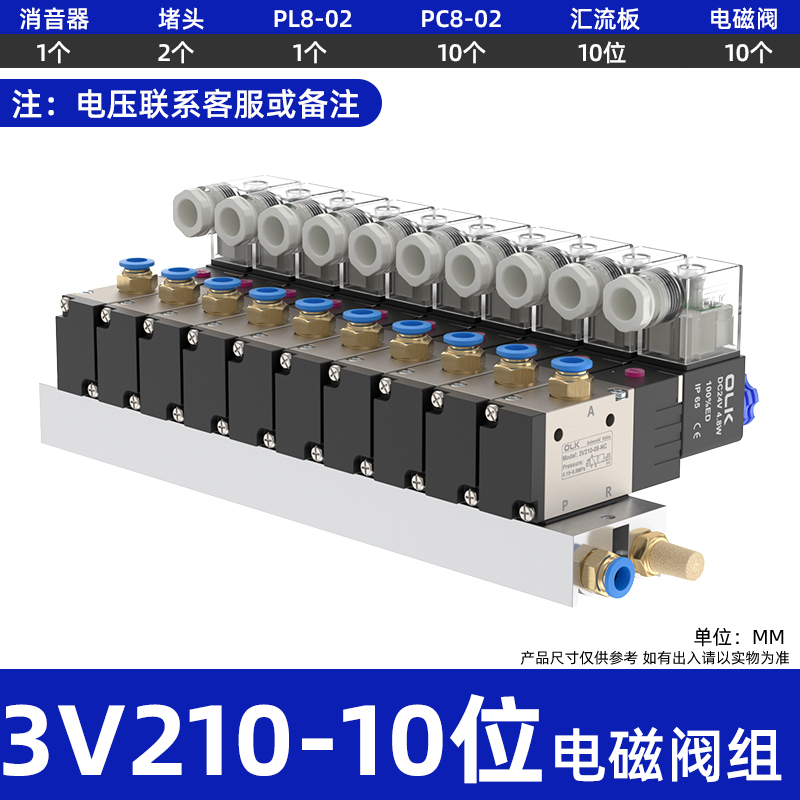

3v110-10f 3v210-10f 3v310-10f |
1 |
2 |
1 |
10 |
10 |
10 |
3v 3v-manifold zawór Parametry ogólne Dane:
|
medium robocze |
Powietrze (przefiltrowane przez filtr powyżej 40 μm) |
|
Działanie |
Typ pilota |
|
liczba pozycji |
Dwie pozycje trzy drogi |
|
smarowniczy |
niepotrzebny |
|
Zakres ciśnienia roboczego MPA (PSI) |
0,15l0,8 (21 ~ 114) |
|
Gwarantowany odporność na ciśnienie |
1,5 MPA (215ssi) |
|
Materiał ciała |
stop aluminium |
|
Standardowe napięcie |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Użyj zakresu napięcia |
AC: ± 15 ％ DC: ± 10 ％ |
|
poziom ochrony |
IP65 (DIN40050) |
|
Ocena odporności na ciepło |
Klasa b |
|
Typ połączenia |
Typ gniazda din, typ wylotu |
|
Czas wzbudzenia |
0,05 sekundy lub mniej |
|
model |
Średnica portu |
Temperatura robocza ° C. |
Maksymalna częstotliwość robocza |
Obszar przekroju przepływu mm² (wartość CV) |
zużycie energii |
|
3V110-M5 |
M5 |
-20 osiąg. 70 |
5 razy/drugi |
5,5 (0,31) |
AC: 3va DC: 3W |
|
3v120-m5 |
M5 |
-20 osiąg. 70 |
5 razy/drugi |
5,5 (0,31) |
AC: 3va DC: 3W |
|
3v110-06 |
G1/8 |
-20 osiąg. 70 |
5 razy/drugi |
12,0 (0,67) |
AC: 3va DC: 3W |
|
3v120-06 |
G1/8 |
-20 osiąg. 70 |
5 razy/drugi |
12,0 (0,67) |
AC: 3va DC: 3W |
|
3v210-06 |
Wlot = gulect = G1/8 |
-20 osiąg. 70 |
5 razy/drugi |
14,0 (0,78) |
AC: 6va DC: 4,8 W |
|
3v220-06 |
Wlot = gulect = G1/8 |
-20 osiąg. 70 |
5 razy/drugi |
14,0 (0,78) |
AC: 6va DC: 4,8 W |
|

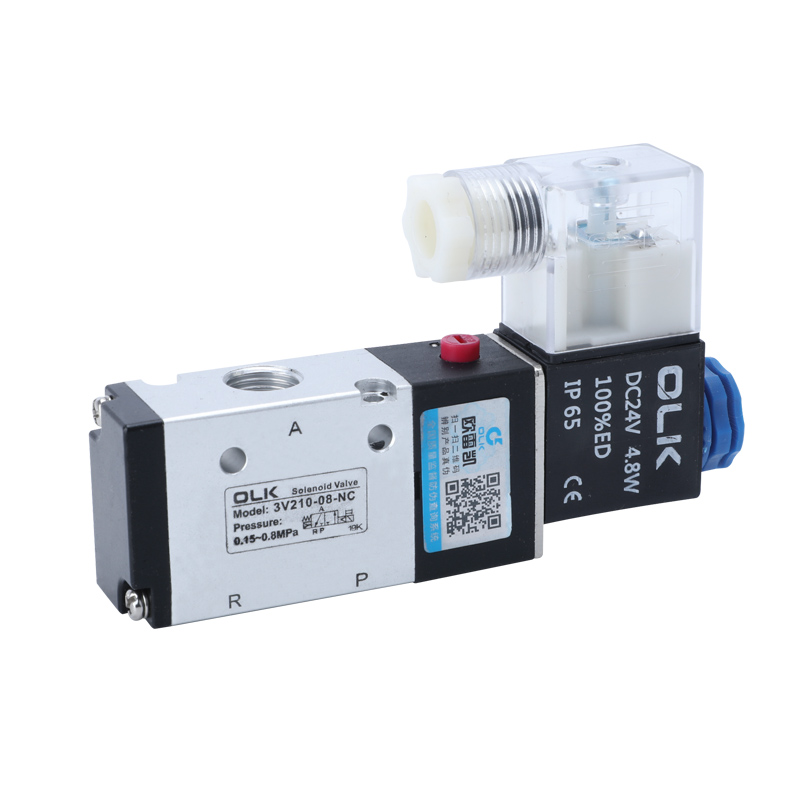

3v210-08 |
Wlot = wylot = G1/4 |
-20 osiąg. 70 |
5 razy/drugi |
16,0 (0,89) |
AC: 6va DC: 4,8 W |
|
3v220-08 |
Wlot = wylot = G1/4 |
-20 osiąg. 70 |
5 razy/drugi |
16,0 (0,89) |
AC: 6va DC: 4,8 W |
|
3v310-08 |
Wlot = wylot = G1/4 |
-20 osiąg. 70 |
5 razy/drugi |
25,0 (1.39) |
AC: 6va DC: 4,8 W |
|
3v320-08 |
Wlot = wylot = G1/4 |
-20 osiąg. 70 |
5 razy/drugi |
25,0 (1.39) |
AC: 6va DC: 4,8 W |
|
3v310-10 |
Wlot = gulet = g3/8 |
-20 osiąg. 70 |
5 razy/drugi |
30,0 (1.67) |
AC: 6va DC: 4,8 W |
|
3v320-10 |
Wlot = gulet = g3/8 |
-20 osiąg. 70 |
5 razy/drugi |
30,0 (1.67) |
AC: 6va DC: 4,8 W |
|
3v410-15 |
Wlot = wylot = g1/2 |
-5l60 |
3 razy/sekunda |
50,0 (2.79) |
AC: 6va DC: 4,8 W |
|
3v420-15 |
Wlot = wylot = g1/2 |
-5l60 |
3 razy/sekunda |
50,0 (2.79) |
AC: 6va DC: 4,8 W |
