Zawór elektromagnetyczny VF5000 5/2-drogowy, 5/3-drogowy to typ bezpośredniego rurociągu. Otwór szpuli jest specjalnie obrobiony w celu zminimalizowania tarcia, zmniejszenia ciśnienia początkowego i wydłużenia żywotności. Dzięki dużemu rozmiarowi przyłącza zawór zapewnia większy przepływ powietrza, co czyni go idealnym rozwiązaniem do obsługi wielu siłowników lub średnich i dużych cylindrów. Rozmiar portu w serii VF5000 wynosi 3/8.
Jego modułowa konstrukcja umożliwia instalację rozdzielacza, umożliwiając scentralizowane dostarczanie powietrza i upraszczając orurowanie. Zaprojektowane do zastosowań pneumatycznych o dużym przepływie, elektrozawory serii DS/VF 3000 i 5000 są powszechnie stosowane w maszynach przemysłowych i zautomatyzowanych liniach produkcyjnych.
·Wysoki przepływ
· Rurociągi / Modułowe / Oszczędność miejsca
·Wytrzymałość na poziomie przemysłowym
|
Kod zamówienia |
||||||
|
VF5 |
130 |
_ |
4 |
G |
B |
02 |
|
Model |
typ zaworu |
|
woltaż |
typ linii |
Manula |
rozmiar portu |
|
Zawór elektromagnetyczny VF5000 |

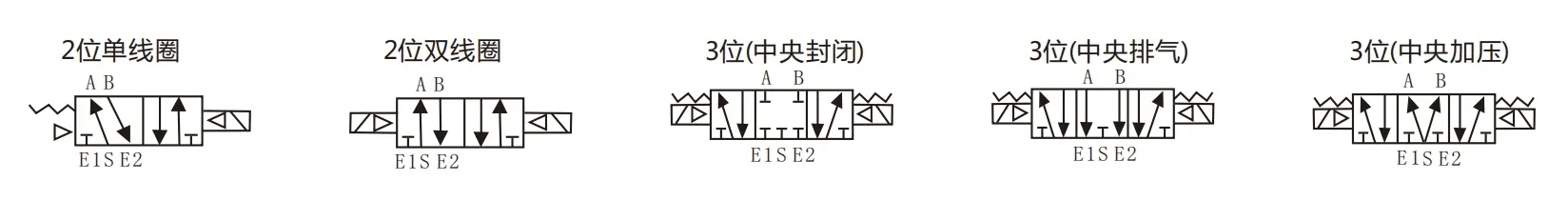

130: pojedynczy elektromagnes 5/2-drogowy |
|
3:110VAC |
G: typ linii |
|
02:PT3/8 |
|
|
230: zawór z podwójną cewką 5/2 |
|
4:220VAC |
D: Typ DIN |
|
|
|
|
330C: zawór z podwójną cewką 5/3-kierunkową, zamknięty w środku |
|
5:24 prądu stałego |
DZ:DZ ze światłem |
|
|
|
|
430E: zawór z podwójnym elektromagnesem, 5/3-kierunkowy środek wydechu |
|
6:12 prądu stałego |
|
|
|
|
|
530P: centrum ciśnieniowe z podwójnym elektrozaworem 5/3-drogowym |
|
|
|
|
|
|
Wspólne specyfikacje |
|
|
Środek roboczy |
Powietrze |
|
Temperatura po przebudzeniu |
0-50 ℃ |
|
Smarowanie |
Nie ma potrzeby |
|
Przesterowanie ręczne |
Typ blokady śrubokręta |
|
Odporność na wstrząsy/wibracje |
30G/5G (8,3-2000 Hz) |
|
Załącznik |
Pyłoszczelny |
|
Model |
pozycja |
cewka |
kgf/cm² (Mpa) |
Czas reakcji (SM) |
Maks. Częstotliwość robocza |
rozmiar portu |
Efektywna powierzchnia przekroju mm² (CV) |
kgf |
|

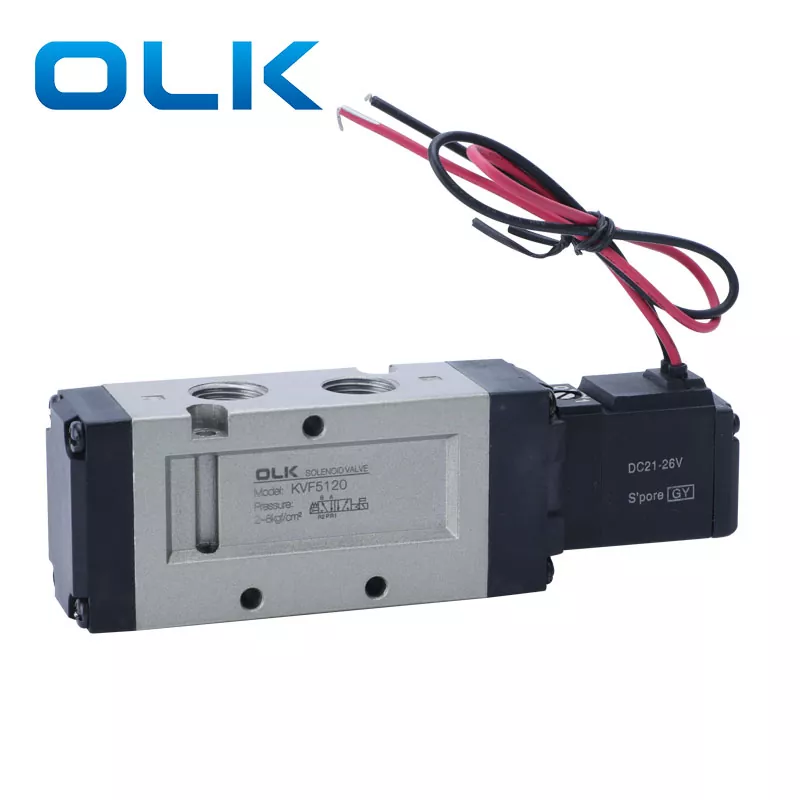

VF5120-□△B-02 |
2 pozycja |
pojedyncza akcja |
1,5 ~ 9 (0,15 ~ 0,8) |
≤30 ms |
5 |
PT3/8 |
45(2,5) |
0.38 |
|

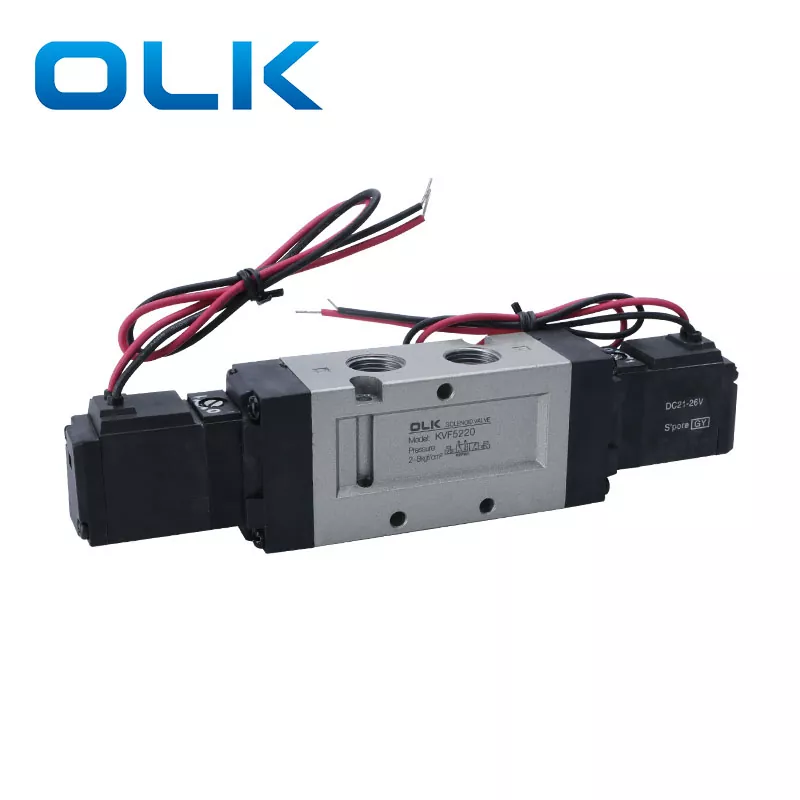

VF5220-□△B-02 |
2 pozycja |
podwójne działanie |
1 ~ 9 (0,1 ~ 0,9) |
≤30 ms |
5 |
PT3/8 |
45(2,5) |
0.45 |
|
VF5320-□△B-02 |
3 pozycja |
zawór z podwójną cewką 5/3-kierunkową, zamknięty w środku |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT3/8 |
36(2) |
0.53 |
|
VF5420-□△B-02 |
3 pozycja |

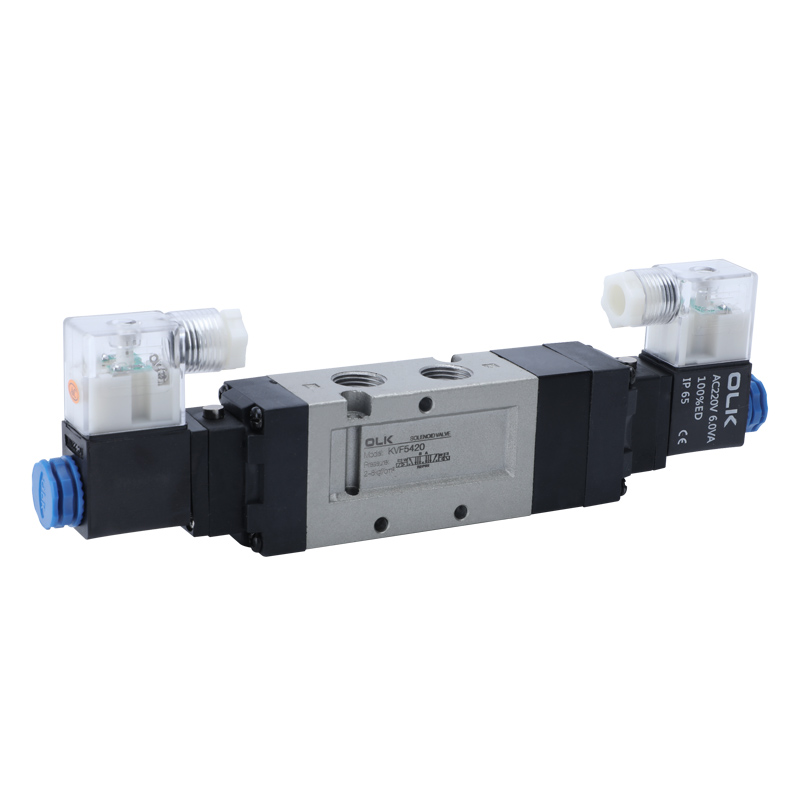

zawór z podwójnym elektromagnesem, 5/3-drogowy środek wydechu |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT3/8 |
41,4(2,3) |
0.53 |
|
VF5520-□△B-02 |
3 pozycja |

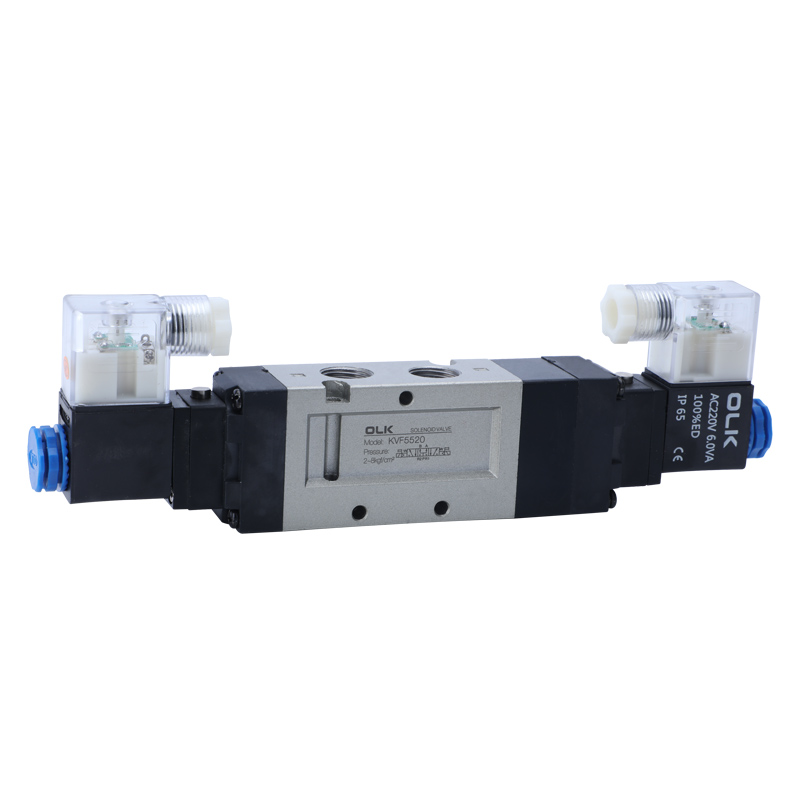

centrum ciśnieniowe z podwójnym elektrozaworem 5/3-drogowym |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT3/8 |
36(2) |
0.53 |
Jaki model może zastąpić DS3000/VF3000?
DS3000 może zastąpić TPC w Korei tą samą funkcją, a VF 3000 może zastąpić SMC w Japonii tą samą funkcją
Jaka jest średnica dyszy 5-drogowego zaworu elektromagnetycznego DS5000/VF5000?
Średnica gwintu DS5000/VF5000 to PT3/8
