Wspornik TCTC-M.

Model:TC32

Jako profesjonalna produkcja wspornika TC/TC-M, możesz mieć pewność, że można kupić wspornik TC/TC-M od naszej fabryki, a OLK zaoferuje najlepszą obsługę posprzedażową i dostawę w odpowiednim czasie. Standardowy wspornik instalacji OLK dla środkowego wspornika TC/TC-M jest wykonany z wysokiej wytrzymałości do wtrysku żelaza, a powierzchnia jest pokryta technologią czarnej cynku, która nie jest łatwa do rdzewienia i jest odporna na korozję. Wspornik TC/TC-M jest zwykle instalowany w środkowej pozycji cylindra pneumatycznego, a wspornik montażowy TC można przymocować w dowolnej pozycji. Cylinder powietrza może wahać się wokół osi ucha środkowego, który jest odpowiedni dla cylindrów wielkości wielkości otworu. Projekt wspornika instalacji dla TC i TC-M jest stabilny strukturalnie, upewnij się, że cylinder powietrza nie wstrząsa podczas szybkiego ruchu wzajemnego.

Wyślij zapytanie

Opis produktu

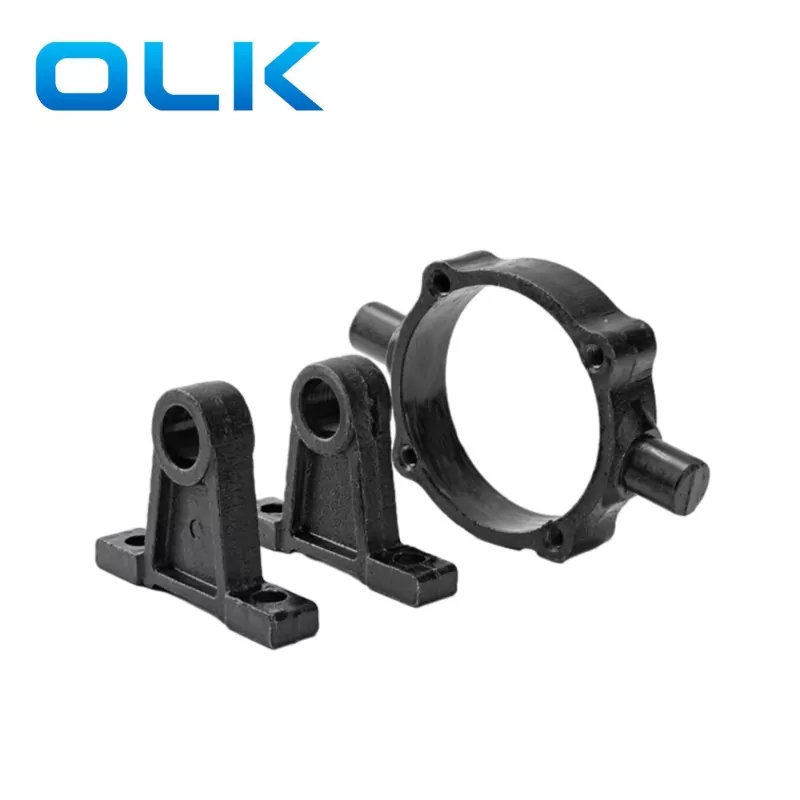

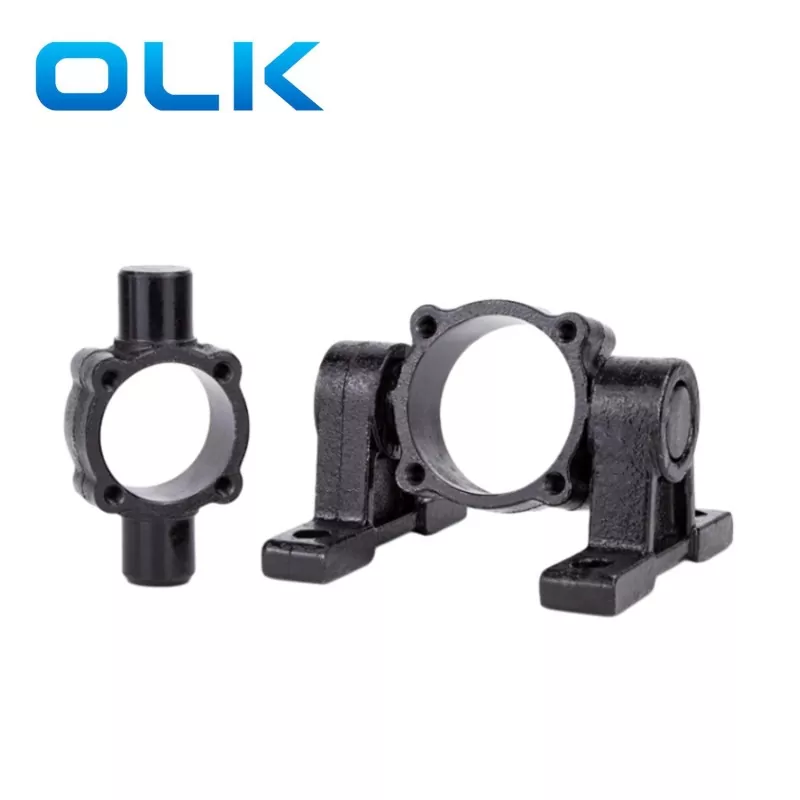

W porównaniu do wspornika TC, wspornik montażowy TC-M ma dwie dodatkowe podstawy montażowe, a struktura wspornika TC-M jest bardziej niezawodna, odpowiednia do zastosowań o wysokiej częstotliwości roboczej cylindra lub wysokiej sile napędowej.

Zarówno huśtawka wspornika montażowego TC, jak i TC-M mają charakterystykę obrotu 360 °. TC/TC-M może wykonywać pionowe ruchy ramion wahacza i dostosowywać stopień swobody ruchu cylindrów powietrza, kombinezon do scenariuszy roboczych, takich jak sprzęt do pakowania, systemy sortowania, sprzęt montażowy itp.

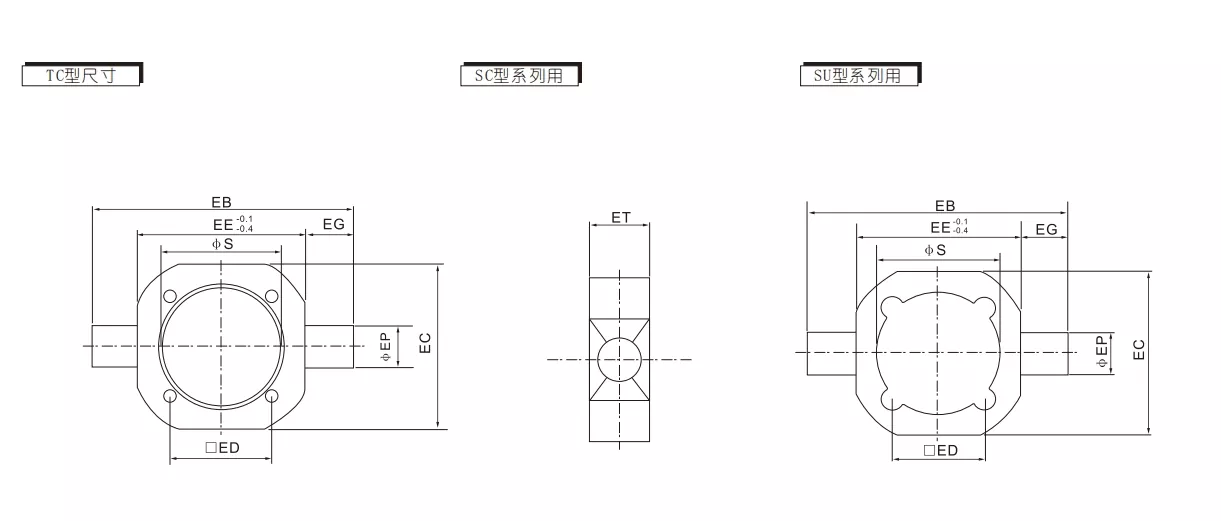

Zewnętrzne dane wymiaru TC TC

Kod / średnica otworu	EB	Ec	Wyd	Z	NP	Ep	Et	S
40	113	63	37	63	25	25	30	45.5
50	126	76	47	76	25	25	30	55.5
63	138	88	56	88	25	25	30	68.5
80	164	114	70	114	25	25	35	87.5
100	182	132	84	132	25	25	40	107.5
125	210	153	110	155	24	30	40	134
160	270	199	140	199	35.5	32	44	172
200	320	245	175	245	37	32	50	218

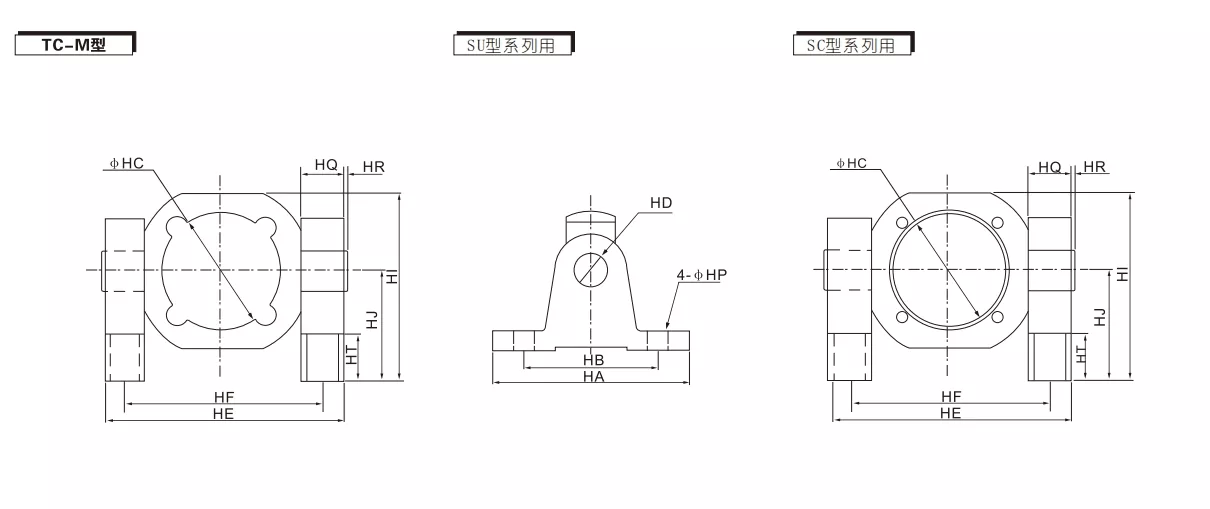

TC-M Wspornik zewnętrzny dane wymiaru

Kod / średnica otworu	Ha	HB	HC	HD	ON	Hf	CZEŚĆ	HJ	HQ	Hr	Ht	HP
40	110	80	45.5	22	109	86	81.5	50	23	2	12	12
50	110	80	45.5	22	122	99	88	50	23	2	12	12
63	110	80	68.5	22	134	111	94	50	23	2	12	12
80	120	85	87.5	22	160	137	127	70	23	2	14	14
100	120	85	107.5	22	178	155	136	70	23	2	14	14

FAQ:

Jaka jest różnica między nawiasami instalacyjnymi TC i TC-M?

Wspornik TC: Zwykle standardowy wspornik instalacyjny, odpowiedni do ogólnych potrzeb instalacyjnych.

Wspornik TC-M: Zaprojektowany jako ulepszony wspornik instalacyjny, może być bardziej odpowiedni dla określonych środowisk instalacyjnych lub zapewnić bardziej stabilne wsparcie.

Jakie są materiały do wspornika TC?

Materiał Bracket Olk Brand TC to żelazo.

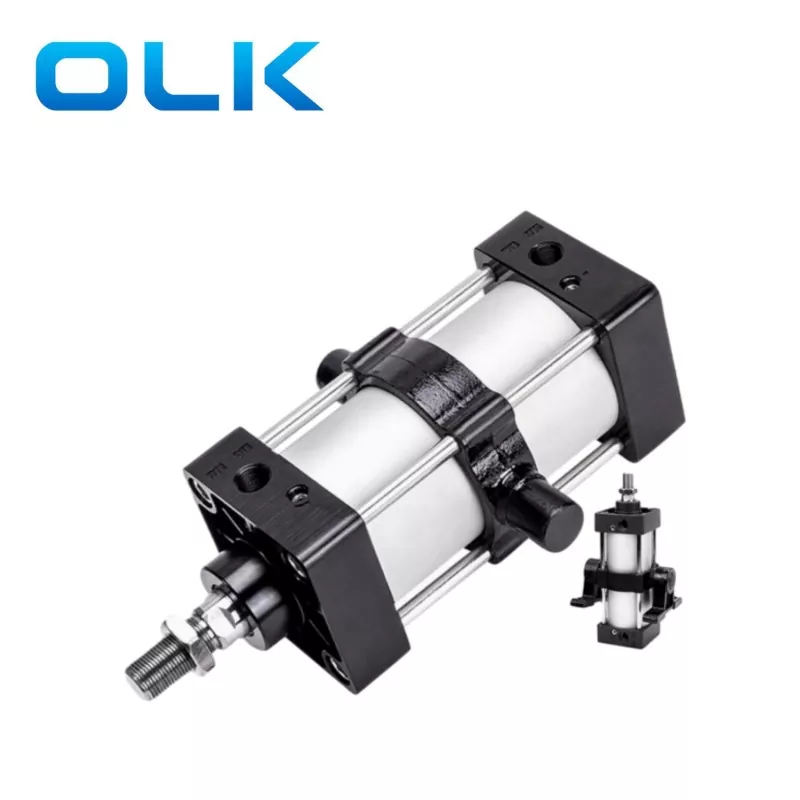

Do jakiego cylindra jest kombinezon TC/TC-M?

SUPE MONTURATURY TC DO SC CYLINDER PNEUMATYCZNY.
