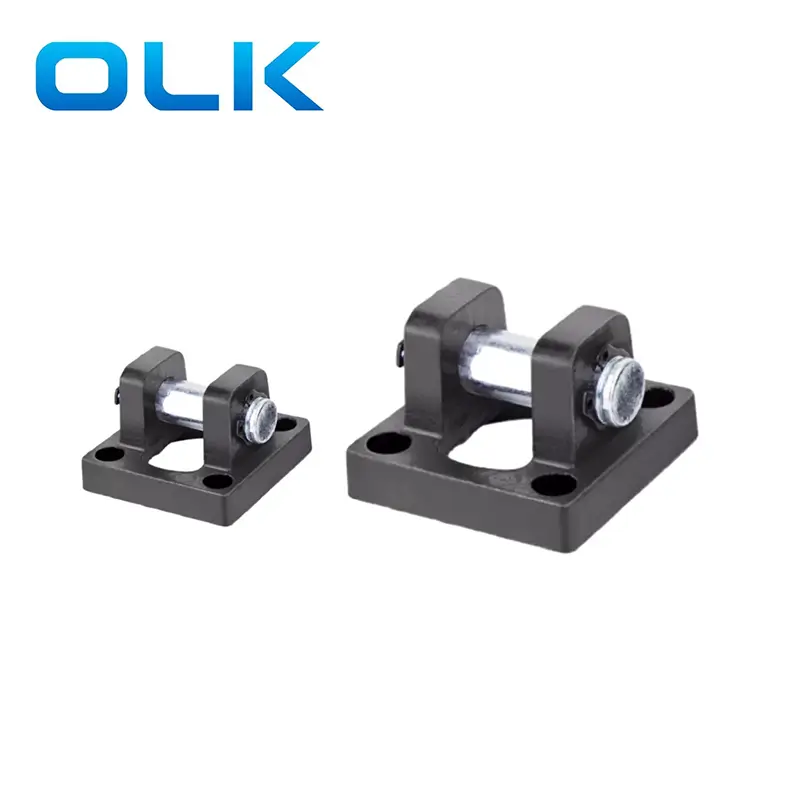

Olk pneumatyczne firmę podwójne Uchowanie tylne mocowanie CB CBIS Wspornik do montażu Clevis do serii SC Cylinder Pneumatic Cylinder. Systemy częstotliwości.
Wspornik montażowy CB CLEVIS szeroko stosowany w sprzęcie drukowania, maszynach spożywczych, liniach opakowania i innych urządzeniach, które wymagają pływających połączeń na ruchomym końcu.
|

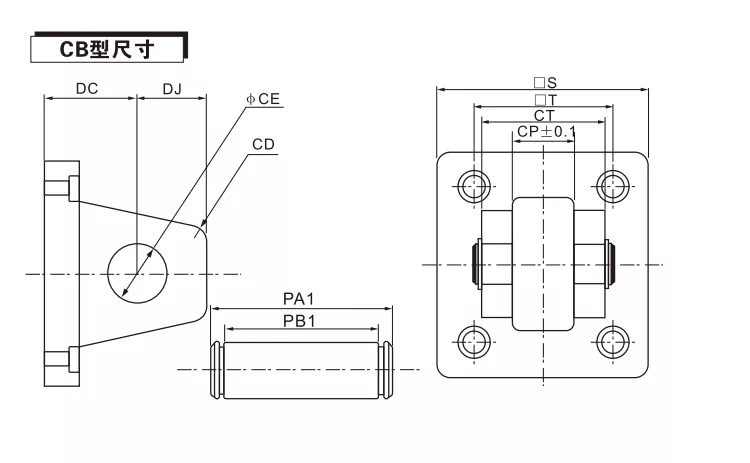

Kod / średnica otworu |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
CC |
19 |
19 |
19 |
19 |
32 |
32 |
50 |
55 |
60 |
|
PŁYTA CD. |
5 |
5 |
3 |
3 |
8 |
8 |
8 |
9 |
9 |
|
Ce |
12 |
14 |
14 |
14 |
20 |
20 |
25 |
30 |
30 |
|
CJ |
13 |
13 |
15 |
15 |
21 |
21 |
31 |
35.5 |
36 |
|
CP |
16.3 |
20.3 |
20.3 |
20.3 |
32.3 |
32.3 |
70 |
90 |
90 |
|
Ct |
32 |
44 |
52 |
52 |
64 |
64 |
130 |
170 |
170 |
|
PA1 |
41 |
51.8 |
60.3 |
60.3 |
73.8 |
73.8 |
139 |
181 |
181 |
|
PB1 |
33.5 |
45.5 |
54 |
54 |
65.5 |
65.5 |
131.5 |
171.5 |
171.5 |
|
S |
48 |
50 |
62 |
75 |
94 |
112 |
140 |
180 |
220 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Jaki cylinder pneumatyczny można go użyć w nawiasach montażowych CB Clevis?
Pozycja instalacji czterech gwintowanych otworów jest ustalona i może być używana tylko do cylindrów,

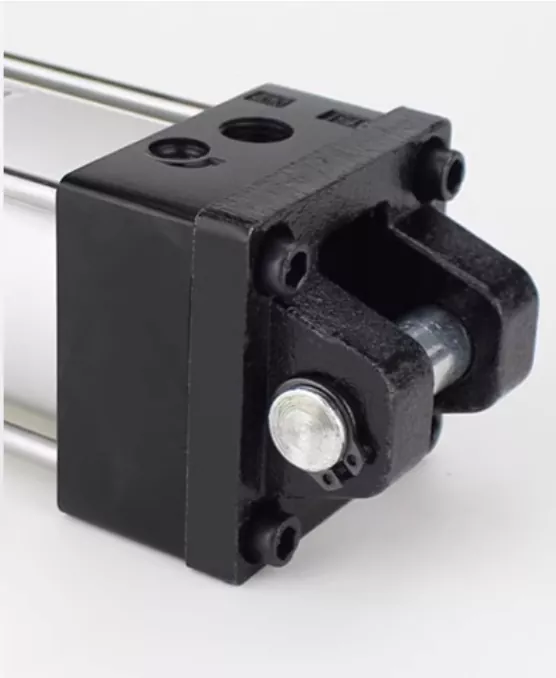

Jak zainstalować mocowanie CB Cylinder Clevis na cylindrze?
Wyrównaj cztery śruby z czterema gwintowanymi otworami na dole skoków, mocuj ich pozycje za pomocą śrub i wreszcie dokręć każdy gwintowany otwór
Jaka jest różnica między CA i CB?
CA Clevis to pojedyncze Clevis, CB Clevis to podwójne Clevis.
Czy wspornik montażu CB Clevis zawiera śruby?
Różne specyfikacje mocowania CB Cilder Clevis Użyj różnych śrub. Proszę zapoznać się z sprzedażą w celu uzyskania konkretnych zapytań i cytatów
