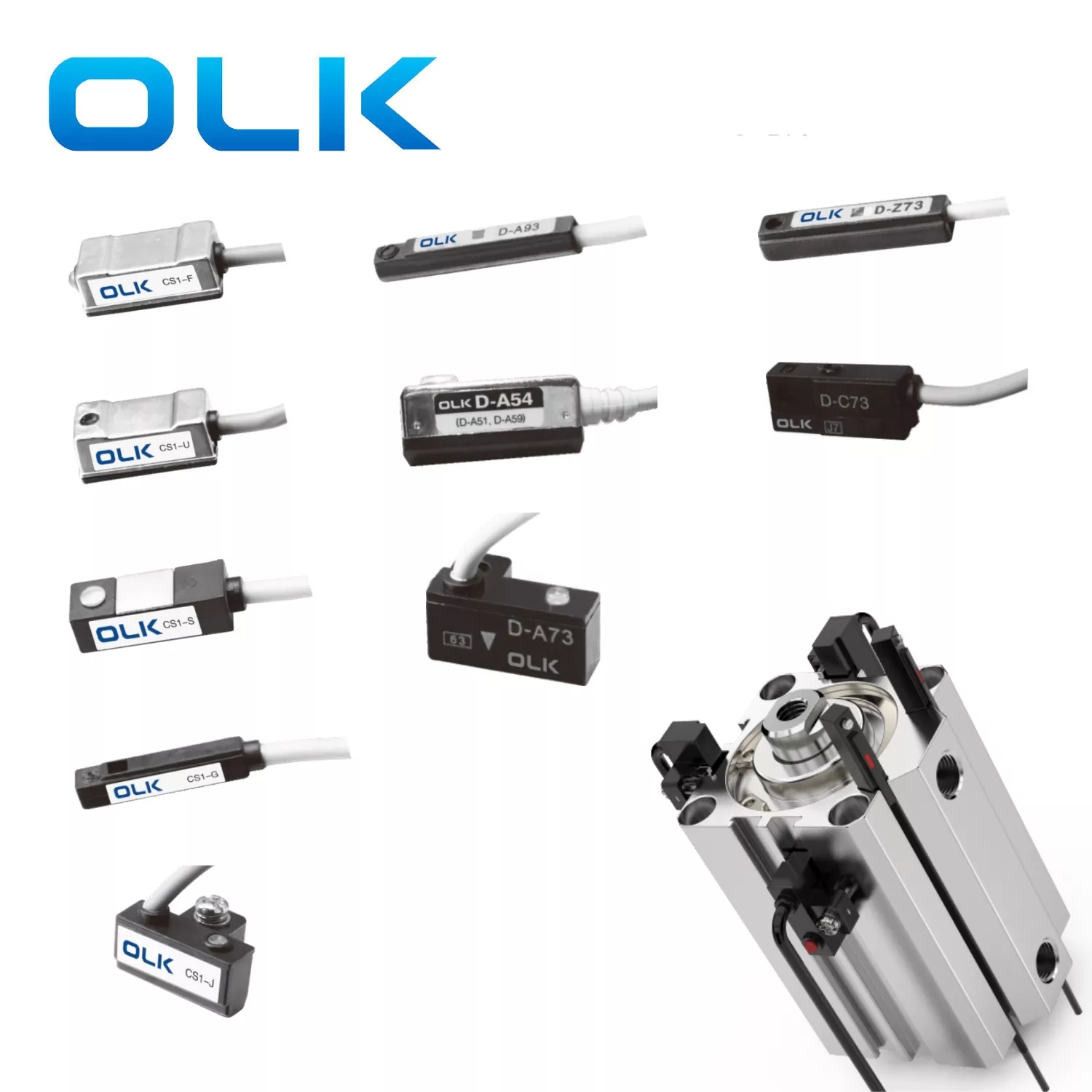

Cylindrowy przełącznik magnetyczny służy do wykrywania pozycji skoku cylindra powietrza, nie potrzebuj zaworów sterujących maszynami lub przełączników skoku i ich wsporników montażowych na obu końcach udaru mózgu i bez potrzeby kolizji na końcu pręta tłoka, co ułatwia użycie i zagęszcza w strukturze. Wysoka niezawodność, długa żywotność, niski koszt i krótki czas reakcji przełącznika, stąd był szeroko stosowany.
OLK sugeruje podczas korzystania, należy zauważyć, że cylindra przełącznika magnetycznego nie należy instalować w pobliżu urządzeń o mocnych polach magnetycznych. Gdy dwa cylindry pneumatyczne wyposażone w przełączniki magnetyczne poruszają się równolegle, aby zapobiec zakłóceniu magnetycznym, odległość powinna być większa niż 40 mm. Konieczne jest regularne sprawdzenie, czy położenie przełącznika magnetycznego jest przesunięte.
· Inteligentne wykrywanie
· Stabilność magnetyczna, wrażliwa indukcja
· Łatwy w instalacji, można instalować w dowolnej pozycji wzdłuż skoku cylindra
|
Model |
CS1-F |
CS1-in |
CS1-J |
CS1-S |
CS1-g |
D-A93 |
D-A73 |
D-Z73 |
D-A54 |
|
Odpowiednie cylindry |
SC/MAL/MA |
SC/MAL/MA |
SDA/TDA/TN |
Zło/my |
SDA (groove) |
SU (SMC) |
CQ2B (SMC) |
CXS (SMC) |
|
|
Metoda instalacji |
Pięte pręty/pasy pierścieniowe |
Pięte pręty/pasy pierścieniowe |
Ścieżka |
Odwołany |
Ścieżka |
Ścieżka |
Ścieżka |
Ścieżka |
Ścieżka |
|
Zdjęcie |
|
|
|
|
|
|
|
|
|
|
Schemat zastosowania cylindra |
|
|
|
|
|
|
|
|
|
|
Zarys Schemat wymiaru |
|
|
|
|
|
|
|
|
|
|
Typ przełącznika |
SPST normalnie otwarty |
SPST normalnie otwarty |
SPST normalnie otwarty |
SPST normalnie otwarty |
SPST normalnie otwarty |
SPST normalnie otwarty |
SPST normalnie otwarty |
SPST normalnie otwarty |
SPST normalnie otwarty |
|
Typ wykrywania |
Przełącznik trzcinowy z kontaktem |
Przełącznik trzcinowy z kontaktem |
Przełącznik trzcinowy z kontaktem |
Przełącznik trzcinowy z kontaktem |
Przełącznik trzcinowy z kontaktem |
Przełącznik trzcinowy z kontaktem |
Przełącznik trzcinowy z kontaktem |
Przełącznik trzcinowy z kontaktem |
Przełącznik trzcinowy z kontaktem |
|
Napięcie robocze |
5–240 V DC/AC |
5–240 V DC/AC |
5–240 V DC/AC |
5–240 V DC/AC |
5–240 V DC/AC |
5–240 V DC/AC |
5–240 V DC/AC |
5–240 V DC/AC |
5–240 V DC/AC |
|
Maksymalny prąd przełączania |
100MA (Max) |
100MA (Max) |
100MA (Max) |
100MA (Max) |
100MA (Max) |
100MA (Max) |
100MA (Max) |
100MA (Max) |
100MA (Max) |
|
Max pojemność kontaktowa |
10 W (maks.) |
10 W (maks.) |
10 W (maks.) |
10 W (maks.) |
10 W (maks.) |
10 W (maks.) |
10 W (maks.) |
10 W (maks.) |
10 W (maks.) |
|
Wewnętrzne zużycie energii |
Nic |
Nic |
Nic |
Nic |
Nic |
Nic |
Nic |
Nic |
Nic |
|
Spadek napięcia |
MAX 2,5 V @ 10mA DC |
MAX 2,5 V @ 100 mA DC |
MAX 2,5 V @ 100 mA DC |
MAX 2,5 V @ 10mA DC |
MAX 2,5 V @ 10mA DC |
MAX 2,5 V @ 40MA DC |
MAX 2,5 V @ 10mA DC |
MAX 2,5 V @ 40MA DC |
MAX 2,5 V @ 40MA DC |
|
Prąd upływowy |
|
|
|
|
|
MAX 10W |
|
MAX 10W |
MAX 10W |
|
Światło wskaźnikowe |
Czerwona dioda LED |
Czerwona dioda LED |
Czerwona dioda LED |
Czerwona dioda LED |
Czerwona dioda LED |
Czerwona dioda LED |
Czerwona dioda LED |
Czerwona dioda LED |
Czerwona dioda LED |
|
Kabel |
2,8φ, 2c, szare oporne na olej PVC |
2,8φ, 2c, szare oporne na olej PVC |
2,8φ, 2c, szare oporne na olej PVC |
2,8φ, 2c, szare oporne na olej PVC |
2,8φ, 2c, szare oporne na olej PVC |
2,8φ, 2c, szare oporne na olej PVC |
2,8φ, 2c, szare oporne na olej PVC |
2,8φ, 2c, szare oporne na olej PVC |
2,8φ, 2c, szare oporne na olej PVC |
|
Wrażliwość |
|
|
|
|
60 Gauss |
60 Gauss |
60 Gauss |
60 Gauss |
60 Gauss |
|
Maksymalna częstotliwość przełączania |
200 Hz |
200 Hz |
200 Hz |
200 Hz |
- |
– |
- |
– |
- |
|
Temperatura robocza |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Odporność na szok |
30G |
30G |
30G |
30G |
30G |
30G |
30G |
30G |
30G |
|
Odporność na wibracje |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Ocena ochrony |
– |
– |
– |
– |
– |
– |
– |
– |
– |
|
Obwód ochronny |
Nic |
Nic |
Nic |
Nic |
Nic |
Nic |
Nic |
Nic |
Nic |
|
Model |
SU-10 |
SU-12 |
SU-15 |
SU-16 |
SU-18 |
TCS1-F |
|
Odpowiednie cylindry |
SU32 |
SU32/40/50 |
Jego |
SU80/100/12 |
|
Nawias |
|
Metoda instalacji |
Ścieżka |
Ścieżka |
Ścieżka |
Ścieżka |
Ścieżka |
Śruba |
|
Jednostka |
PC |
PC |
PC |
PC |
PC |
PC |
|
Model |
MA-16 |
MA-20 |
MA-25 |
MA-32 |
MA-40 |
MAL-16 |
Mal-20 |
MAL-25 |
Mal-32 |
Mal-40 |
|
Jednostka |
PC |
PC |
PC |
PC |
PC |
PC |
PC |
PC |
PC |
PC |
1: Zabezpieczenie za pomocą zamek błyskowych ze stali nierdzewnej
2: Naprawiono na pręcie ciągniętym
3: Zainstaluj bezpośrednio z gniazda instalacji
4: Instalacja kolejowa
Środki ostrożności dla przełączników magnetycznych
· Nie zwracaj przełączników 2-przewodowych.
2-przewodowe przełączniki magnetyczne mają bardzo niski opór. Podłączenie ich bezpośrednio do zasilania może powodować zwarcie i spalić przełącznik.
· Sprawdź polaryzację okablowania.
Przełączniki 2-przewodowe muszą być podłączone z prawidłową polaryzacją. Odwrócone okablowanie może powodować, że światło sygnałowe nie włącza się.
3-przewodowe przełączniki muszą być również poprawnie podłączone lub mogą zostać uszkodzone.
· Nie łączą się bezpośrednio z dużymi obciążeniami indukcyjnymi.
Duże obciążenia, takie jak silniki lub duże zawory elektromagnesu, mogą powodować prąd gwałtowny i zniszczyć przełącznik. Upewnij się, że napięcie i prąd są stabilne i czyste.
· Unikaj silnych pól magnetycznych i metalowych wiórów.
Mogą one zmniejszyć wrażliwość i powodować fałszywe sygnały lub awarię. Do silnych środowisk magnetycznych użyj specjalnych przełączników magnetycznych zaprojektowanych do tego zastosowania.
· Nie używaj w trudnych środowiskach.
Głowa czujnika jest wykonana z żywicy. Unikaj wody, chemikaliów lub wody morskiej, które mogą powodować pęknięcie lub puchnięcie.
· Ucieczka z ostrożnością.
Przełączniki magnetyczne są kruche. Unikaj uderzeń, ciągnięcia lub szorstkiego obsługi podczas przechowywania, transportu i instalacji.
· Prąd wycieku w 2-przewodowych przełącznikach elektronicznych.
Przełączniki te mają mały prąd upływowy. Upewnij się, że prąd początkowy obciążenia jest wyższy niż prąd wycieku, aby uniknąć fałszywych sygnałów. 3-przewodowe przełączniki mają niższy wyciek lub używają przełączników mechanicznych bez wycieku.
· W przypadku innych specjalnych warunków skonsultuj się przed użyciem.
Skontaktuj się z zespołem OLK, aby uniknąć uszkodzeń lub straty w wyniku niewłaściwego użytkowania.
Jak używany jest przełącznik magnetyczny?
Przełączniki magnetyczne mogą być używane w połączeniu z PLC, przekaźnikami i innymi sterownikami do sygnałów transmisji.
Jakie są środki ostrożności dla przełączników magnetycznych?
Nie zwracaj zasilania bezpośrednio podczas korzystania z przełączników magnetycznych.
Co to jest niekontaktowy przełącznik magnetyczny?
Niekonakcyjny przełącznik magnetyczny działa inaczej niż typ kontaktu. Używa elementów elektronicznych do wykrywania magnesów, zamiast części mechanicznych, takich jak przełączniki trzciny. Dlatego nazywa się to również półprzewodnikowym lub elektronicznym przełącznikiem magnetycznym. Ma lepszy odporność na wstrząs i wibracje, a jego długość życia jest prawie trwała.
|
Porównanie dwóch metod wykrywania pozycji dla cylindrów |
||
|
Sposób wykrywania |
|
charakterystyczny |
|

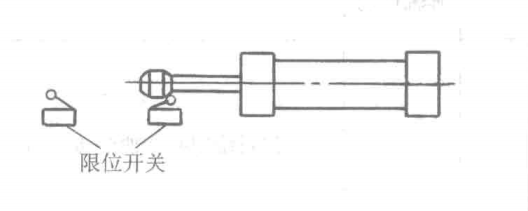

Przełącznik graniczny: Przełączniki ograniczające są instalowane z blokami kolizji przed prętem tłokowym. W typu przełącznika ogranicznika bloki kolizji są instalowane na pręcie tłokowym, a przełączniki graniczne (takie jak przełączniki podróżne i mechaniczne zawory kierunkowe) są instalowane na obu końcach skoku ruchu pręta tłoka, aby wykryć skok ruchu tłoka. To jest przełącznik kontaktowy. |
|
1) Obciążenie projektowania, instalacji, debugowania i konserwacji jest duże. 2) miejsce instalacyjne jest duże 3) Koszt jest wysoki. 4) Jeśli używany niewłaściwie, żywotność jest krótka. 5) Nie na to nie wpływały pola magnetyczne |
|

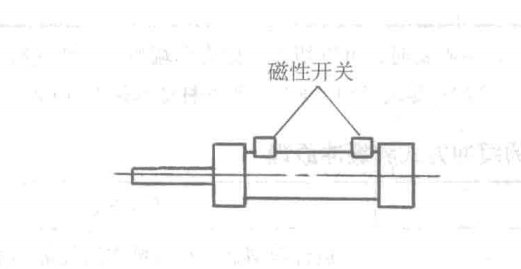

Przełącznik magnetyczny: Typ przełącznika magnetycznego polega na zainstalowaniu dwóch przełączników magnetycznych bezpośrednio w różnych pozycjach na korpusie cylindra, aby wykryć skok ruchu cylindra powietrza. Jest to przełącznik bezkontaktowy. |
|
1) Bardzo oszczędzanie czasu projektowania i instalacji, łatwy do debugowania 2) Mała przestrzeń instalacyjna 3) Koszt jest znacznie obniżony, przy mniejszej liczbie załączników. 4) Ma wysoką niezawodność, długą żywotność i dobrą powtarzalność pozycji działania. Nie ma problemu z mechanicznym uszkodzeniem uderzenia i ma silne możliwości oporności na pył, wodę i olej. 5) Łatwo jest osiągnąć elektryczną kontrolę stawu pneumatycznego 6) Należy podejmować miary przeciwdziałające magnetycznemu w silnych polach magnetycznych |
