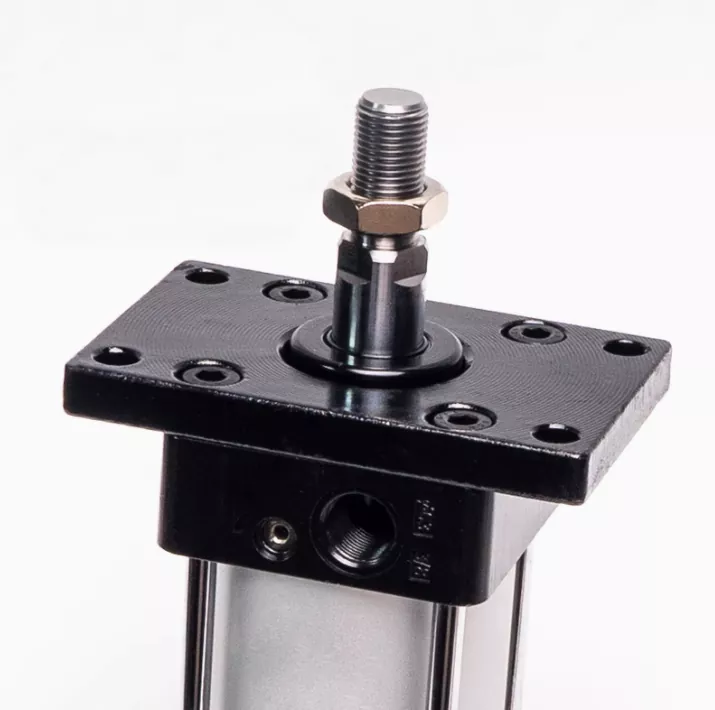

Mocowanie kołnierza FA to przedni wspornik montażowy używany do standardowych cylindrów pneumatycznych SC. FIX Cylidowe korpus, tak że ruch obciążenia i kierunek ruchu tłoka znajdują się na tej samej osi lub równolegle. FA Montaż ogólnej struktury przyjmują między czasami formowanie. A powierzchnia jest czarną technologią łożyska cynkowego. Ostra jest to długie życie.

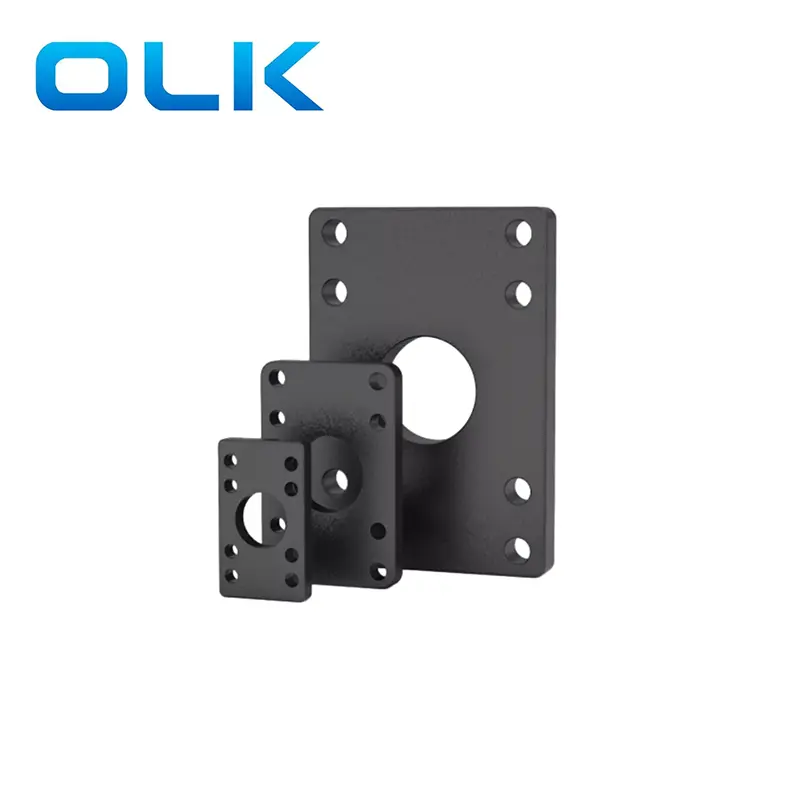

Mocowanie kołnierza FA jest czarnym prostokątem płaskim z otworami montażowymi, umożliwiającym serię pneumatyczną serii pneumatycznej ustalonymi bezpiecznie na maszynę i powierzchnię od końca ROD. Jest zgodny z ISO 15552 lub ISO 6431 Cylindra.
Zastosowanie: Ze względu na przydatność frontowego wspornika cylindrów do instalowania sprzętu z nawiasami lub ramionami robotycznymi na przedniej części i zwykle na tej samej płaszczyźnie co otwory instalacyjne automatycznych maszyn. Istnieje więc kilka typowych scenariuszy aplikacji w następujący sposób
Maszyny opakowaniowe: ruchy liniowe o stałej pozycji z precyzyjną kontrolą skoku.
Sprzęt do automatyzacji: Stabilne montaż do cylindrów w pozycji pionowej lub poziomej.
Obsługa materiałów: używane w urządzeniach, w których cylinder musi być bezpiecznie przykręcony.
Stacje obróbki: do naciśnięcia, pchania lub zacisku, które wymagają zerowego ruchu bocznego.
Zestawy testowe i jednostki kontrolne: gdzie sztywne pozycjonowanie cylindrów jest niezbędne do powtarzalności.
|
Sc |
63 |
X |
50 |
- |
S |
- |
FA |
|
Seria SC standardowy cylinder pneumacyt |
Rozmiar otworu |
|
udar |
|
S ： Magnetyczny |
|
FA: Głowa cylindra z mocowaniem kołnierza |
|
|
|
|
|
|
Puste: Non |
|
|
|
Kod / średnica otworu |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
BA |
28.3 |
32.3 |
38.3 |
38.3 |
47.3 |
47.3 |
60.3 |
65.3 |
75.3 |
|
nocleg ze śniadaniem |
10 |
10 |
10 |
12 |
16 |
16 |
20 |
20 |
25 |
|
PRZED CHRYSTUSEM |
47 |
52 |
65 |
76 |
95 |
115 |
140 |
180 |
220 |
|
Bd |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
135 |
|
BYĆ |
72 |
84 |
104 |
116 |
143 |
162 |
224 |
280 |
320 |
|
Bf |
58 |
70 |
86 |
98 |
119 |
138 |
180 |
230 |
270 |
|
Bh |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
8 |
8 |
12 |
|
AJ |
10.5 |
10.5 |
10.5 |
13.5 |
16.6 |
16.6 |
19 |
25 |
25 |
|
I |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
13 |
17 |
17 |
|
BP |
7 |
7 |
9 |
9 |
11 |
11 |
16 |
18 |
22 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Czy wspornik FA Front Flance Cylinder można dopasować do innych cylindrów do użycia?
Otwory instalacyjne różnych cylindrów mają różne pozycje i należy zastosować pasujące płytki kołnierza FA. Ta płyta z serii FA można stosować tylko ze standardowymi cylindrami serii SC.
Whtats inaczej z mocowaniem kołnierza OLK FA i tylnym kołnierzem FB？
Przedni kołnierz FA: Podłącz przedni koniec cylindra do sprzętu, a pręt tłokowy skierował się na zewnątrz podczas instalacji. Powszechnie używane w scenariuszach wyposażenia i scenariuszy push.
Tylny kołnierz FB: Podłącz tylny koniec cylindra do sprzętu i ukryj korpus cylindra za wspornikiem. Nadaje się do sytuacji, w których korpus cylindra musi zostać naprawiony i utrzymywana pozycja.
