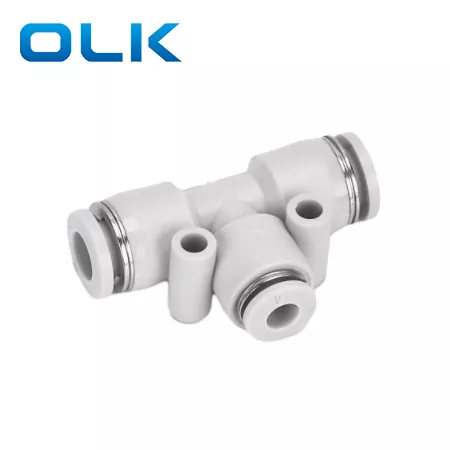

The PEG series is a Reducer Tee Union Fitting, with D1 larger than D2, designed for connecting main and branch pipes of different diameters. Związek Reduktora Związku Reduktora jest wyposażony w mały otwór montażowy dla łatwej i bezpiecznej instalacji sprzętu lub paneli, oszczędzając przestrzeń instalacyjną.
D1 ＞ D2, odpowiednie do różnych połączeń rozmiaru rur
Wbudowany mały otwór montażowy do szybkiego mocowania
Łatwa konstrukcja wypychania i wyciągania do szybkiej instalacji
Powszechnie stosowany w systemach pneumatycznych i sprzęcie automatyzacji
|
KOŁEK |
8 |
-- |
6 |
|
Model |
Rozmiar rurki (metryka) |
|
Rozmiar rurki (metryka) |
|
Dopasowanie serii PEG |
4: 4 mm |
|
4: 4 mm |
|
|
6: 6 mm |
|
6: 6 mm |
|
|
8: 8 mm |
|
8: 8 mm |
|
|
10: 10 mm |
|
10: 10 mm |
|
|
12: 12 mm |
|
12: 12 mm |
|
|
14: 14 mm |
|
14: 14 mm |
|
|
16: 16 mm |
|
16: 16 mm |
|
Płyn |
Powietrze/woda (warunkowa)/próżnia |
|
Ciśnienie robocze |
0-1.0MPA |
|
Ciśnienie próżniowe |
-100kpa (10 Torr) |
|
Temperatura robocza |
-10-60 ℃ |
|
Tworzywo |
Nylon (PA), poliuretan (PU) |

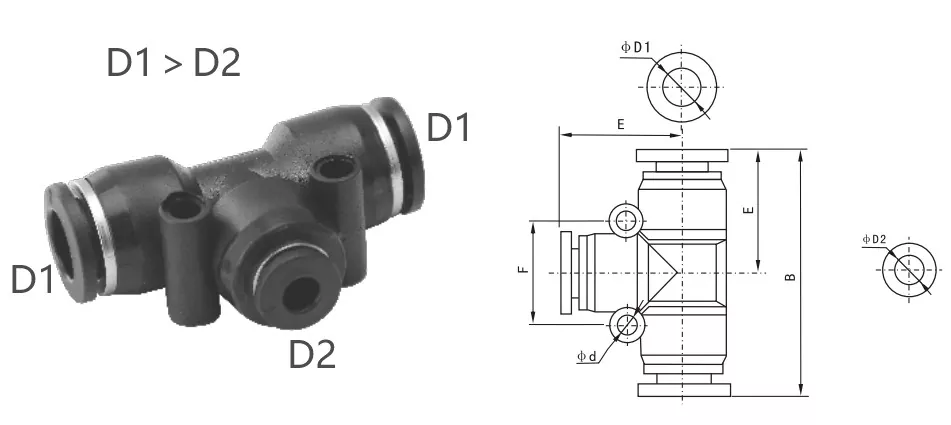

PEG Reduktor Tee Związek Związku Parametry wymiaru
|
Calowa rurka |
Rurka metryczna |
ϕD1 |
ϕD2 |
B (mm) |
E (mm) |
F (mm) |
ϕd (mm) |
|
Pen1/4-5/32 |
Pen6-4 |
6 |
4 |
41.2 |
20 |
14.9 |
3.5 |
|
Pen5/16-1/4 |
Pen8-6 |
8 |
6 |
45 |
18 |
22.8 |
4.5 |
|
Pen3/8-5/16 |
Pen10-8 |
10 |
8 |
51 |
24 |
19.8 |
4.5 |
|
Pen1/2-3/8 |
Pen12-10 |
12 |
10 |
59 |
28 |
24.5 |
5 |
|
Pen16-12 |
Pen16-12 |
16 |
12 |
69 |
34 |
32.2 |
4 |
|
Pen5/16-5/32 |
Pen8-4 |
8 |
4 |
46 |
18 |
20 |
4.5 |
|
Pen3/8-1/4 |
Pen10-6 |
10 |
6 |
57 |
26.8 |
23.8 |
4 |
|
Pen1/2-5/16 |
Pen12-8 |
12 |
8 |
59 |
27.8 |
27.6 |
5 |
Czym różni się dopasowanie PE i łączenie kołków?
Dopasowanie PE (równe zjednoczenie tee): Wszystkie trzy rurki mają tę samą średnicę zewnętrzną, odpowiednią do podłączenia trzech rur pneumatycznych o tym samym rozmiarze.
Złączenie PEG (Reducer Tee Union): Dwie rurki boczne są większe niż środkowa rurka, zaprojektowana do łączenia różnych rozmiarów rur.
