Podwójnego działania: 30–800 mm/s Pojedyncze działanie: 50–800 mm/s

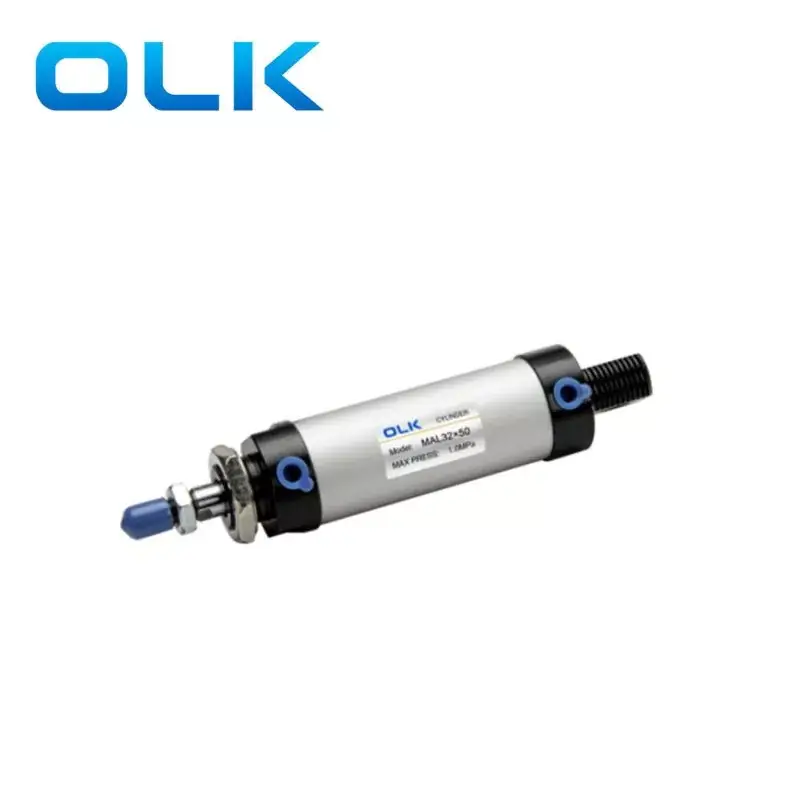

Minicylindry OLK MAL oferują doskonały stosunek ceny do wydajności, przy umiarkowanych cenach dostosowanych do budżetów kosztowych klientów. Są dostępne z różnymi opcjami montażu, co pozwala na elastyczną instalację w oparciu o rzeczywiste potrzeby i upraszcza proces instalacji. Domyślnie nie są dostarczane z magnesami, ale można wybrać przełączniki magnetyczne, takie jak CS1-F/CS1-U. W połączeniu z przełącznikami magnetycznymi, magnetyczna wersja cylindra może zapewnić sterowanie automatyczne.
Symbol cylindra aluminiowego MAL Slim: (Seria MAL MALD MALJ)
| MAL | 20 | X | 50 | _ | S | _ | CM | |
| Model: | Rozmiar otworu | Buzować | S: z magnesem | Tylna okładka | Montowanie | |||
| MAL: mini cylinder (podwójnego działania) | CA:Typ obrotowy | Pusty: | ||||||
| MSAL: mini cylinder (pchanie jednostronnego działania) | CM: Typ z zaokrąglonym końcem | FA | ||||||
| MTAL: mini cylinder (pociąg jednostronnego działania) | U: Typ z płaskim końcem | LB | ||||||
| MAL | ||||||||
| SALJ | 20 | X | 50 | _ | 20 | _ | S | |
| Model: | Rozmiar otworu | Buzować | Regulowany skok | S: z magnesem | Montowanie | |||
| MALD: mini cylinder (podwójny korzeń) | 10:10 mm | Pusty: | ||||||
| MALJ:minilicylinder (podwójny pręt z poduszką) | 20:20 mm | FA | ||||||
| 30:30 mm | LB | |||||||
| 40:40 mm | ||||||||
| 50:50 mm | ||||||||
| 75:75 mm | ||||||||
| 100:100 mm | ||||||||

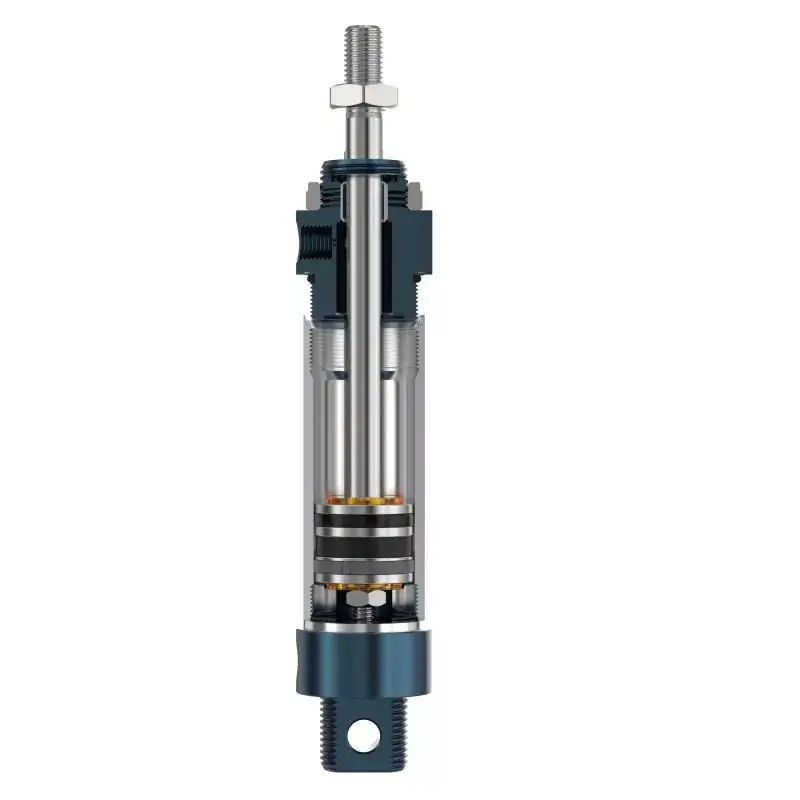

1. Przestrzega standardów naszej firmy, wykorzystując aluminiowy korpus cylindra z okrągłej rury.
2. Przednia i tylna pokrywa są gwintowane w celu połączenia z rurą cylindra.
6. Do wyboru i stosowania przez klienta dostępnych jest wiele specyfikacji cylindrów i akcesoriów montażowych.

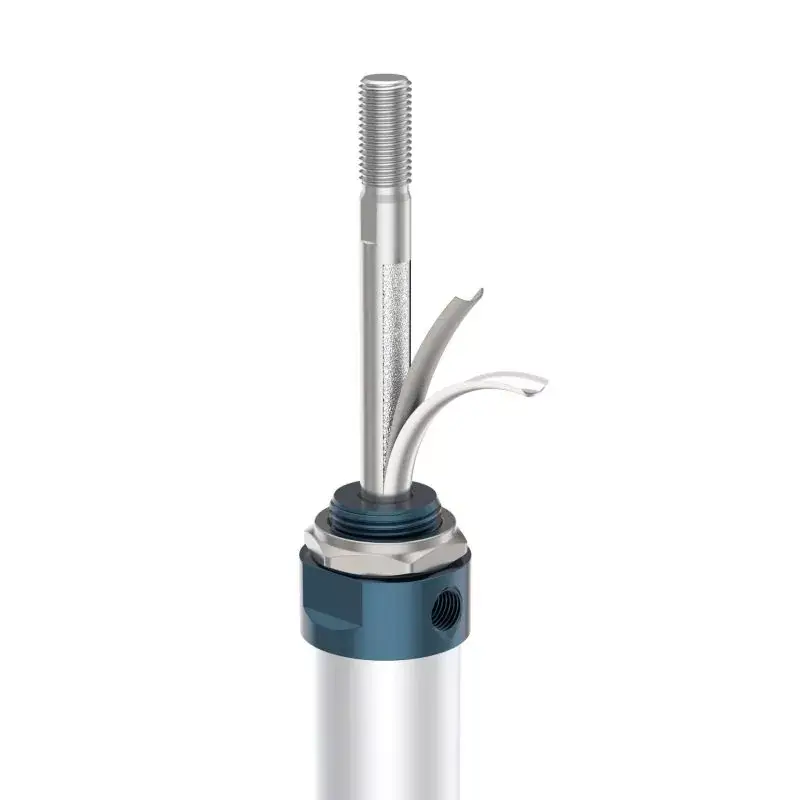

4. W przedniej pokrywie zastosowano samosmarujące prowadzenie łożyskowe, zapewniające doskonałe smarowanie i prowadzenie.
5. Dostępne są różne rodzaje tylnych pokryw ułatwiających montaż butli.
6. Do wyboru i stosowania przez klienta dostępnych jest wiele specyfikacji cylindrów i akcesoriów montażowych.
|
Rozmiar otworu (mm) |
20 |
25 |
32 |
40 |
|
Tryb aktorski |
MSAL: mini cylinder (pchanie jednostronnego działania) |
|||
|
inne serie: Single Acting |
||||
|
Środek roboczy |
Oczyszczone Powietrze |
|||
|
Ciśnienie robocze |
Podwójnego działania: 0,1–1,0 MPa (14–145 psi) |
|||
|
Pojedyncze działanie: 0,2–1,0 MPa (28–145 psi) |
||||
|
Dowód ciśnienia |
1,5 MPa (215 psi) |
|||
|
Zakres temperatury roboczej |
„-20-70 ℃ |
|||
|
Zakres prędkości roboczej |
Podwójnego działania: 30–800 mm/s Pojedyncze działanie: 50–800 mm/s |
|||
|
Tryb buforowania |
poduszka zderz |
|||
|
Rozmiar portu |
PT1/8 |
PT1/4 |
||
Często zadawane pytania:
Jaką markę można zastąpić minicylindrami serii MAL?
Cylindry MAL mogą zastąpić cylindry serii MAL firmy AIRTAC. Należy jednak pamiętać, że AIRTAC zaprzestał produkcji serii MAL. Ich nowy model zamienny nazywa się MBL i ma tę samą funkcję i te same wymiary montażowe.
Jakie są różnice pomiędzy nową wersją MBL i starą wersją MAL?
W starych mini cylindrach MAL zastosowano połączenie gwintowe pomiędzy zaślepkami końcowymi a rurą, natomiast w nowych cylindrach MBL zastosowano konstrukcję zagniataną i walcowaną, co zapewnia bardziej niezawodne połączenie.
Jaki typ cylindra to MAL?
MAL to mini cylinder.
