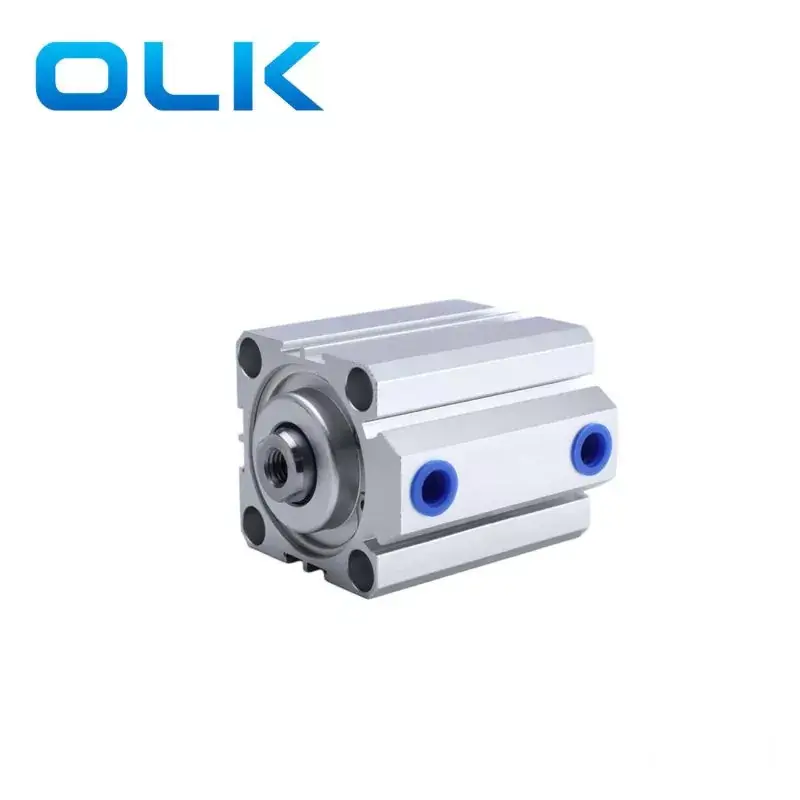

Cienki cylinder serii OULEIKAI (OLK) SDA ma ultra cienką konstrukcję, dzięki czemu nadaje się do zastosowań o ograniczonej przestrzeni, umożliwiając instalację i obsługę w wąskich przestrzeniach. Pomimo niewielkiego rozmiaru cylinder cienkiego typu SDA wykazuje doskonałą wydajność, w tym szybką reakcję, stabilną działanie i możliwości pozycjonowania o wysokiej precyzyjnej pozycji.
Cienkie korpus cylindra jest wyposażony w wokół niego gniazda przełącznika magnetycznego, co sprawia, że wygodne jest instalowanie przełączników zbliżeniowych. Dzięki takim funkcjom, jak pchanie liniowe i obrót, ma silne zastosowanie i może być używany do kontroli komponentów w urządzeniach elektronicznych, takich jak kontrola otwartego/zamykania napędów CD i kontrola transmisji w urządzeniach drukowanych.
OLK Pneumatic Company produkowała ultra-cienkie cylinder SDA Series działa stabilnie bez potrzeby częstej konserwacji lub wymiany.
Chiny Ouleikai Pneuamtic Stabilna Operacja SDA Seria Cienkie Cylinder Charakterystyka produktu
Symbol cienkiego cylindra SDA:
| Kod zamawiania: | ||||||||
| SDA |
S | 20 | X | 30 |
|
|
|
|
| Sdad | S | 20 | X | 30 |
|
|
|
|
| SDAJ | S | 20 | X | 30 | - | 30 | B |
|
|
MODEL: |
Magnes | Rozmiar otworu |
|
Buzować |
|
Regulowany udar |
Typ wątku |
Typ wątku |
| SAD: Cienki cylinder (podwójne przejście) |
Puste: bez magnesu |
|
|
|
|
10: 10 mm | Puste: wątek kobiecy |
Puste: Pt |
| SSA: cienki cylinder (pojedynczy aktorstwo-putsh) |
S: Z magnesem |
|
|
|
|
20: 20 mm |
B: Męski wątek |
T: Npt |
| STA: cienki cylinder (pojedynczy aktorstwo) |
|
|
|
|
|
30: 30 mm |
N: Brak wątku |
G: G. |
| SDAD: cienki cylinder (podwójny pręt) |
|
|
|
|
|
40: 40 mm |
|
|
| SDAJ: cienki cylinder (podwójny skok regulowany) |
|
|
|
|
|
50: 50 mm |
|
|
1. Zgodnie ze standardami firmy.
2. Cytrynowy korpus i tylna pokrywa, a także tłok i pręt tłokowy, są nitowane w celu zwartej i niezawodnej konstrukcji.
3. otwór cylindra ulega obróbce toczącej się, a następnie ciężkiego przetwarzania utleniania, zapewniając odporność na zużycie i trwałość.
4. Uszczelka tłokowa przyjmuje specjalną dwustronną strukturę uszczelniającą, zwartą rozmiarem, z funkcją magazynowania oleju.
5. Kompaktowa struktura skutecznie zapisuje przestrzeń instalacyjną.
6. Rowki przełączników magnetycznych są dostarczane wokół korpusu cylindra dla wygodnej instalacji przełączników zbliżeniowych.
7. Do wyboru dostępne są różne specyfikacje typów cylindrów.
|
Rozmiar otworu (mm) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
Tryb działania |
Podwójne aktorstwo |
|||||||||
|
Wprowadzenie pojedynczego ruchu / pojedyncze działanie |
- |
|||||||||
|
Medium robocze |
Oczyszczone powietrze |
|||||||||
|
Presja robocza |
Dwukrotne działanie: 0,1-1,0 MPa (14-145ssi) |
|||||||||
|
Pojedyncze działanie: 0,2-1,0 MPa (28-145ssi) |
||||||||||
|
Presja dowodowa |
1,5 MPa (215ssi) |
|||||||||
|
Zakres temperatur roboczych |
„-20-80 ℃ |
|||||||||
|
Zakres prędkości pracy |
Podwójne działanie: 30-500 Pojedyncze działanie: 50-500 |
|||||||||
|
Tryb buforowania |
Poduszka z katastrofą |
|||||||||
|
Rozmiar portu |
M5x0.8 |
PT1/8 |
PT1/4 |
PT3/8 |
||||||
