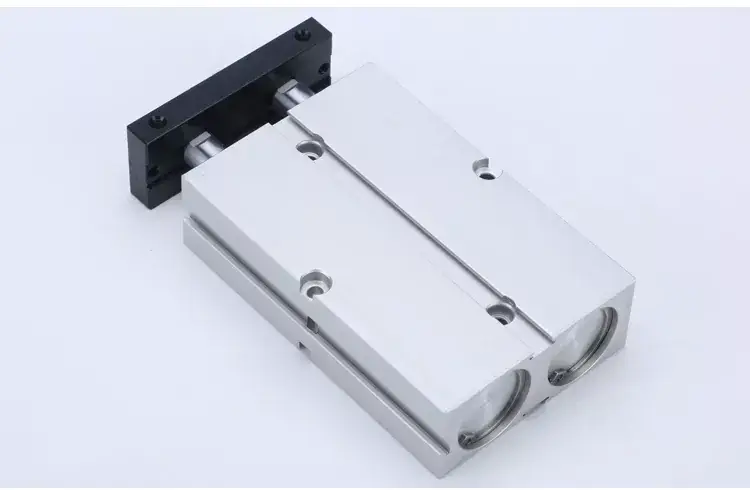

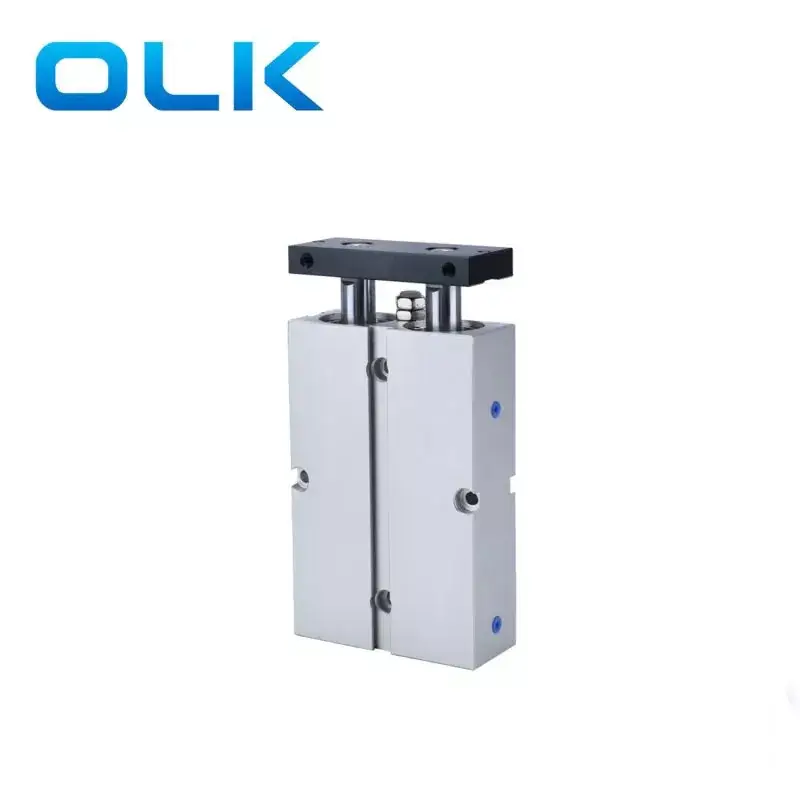

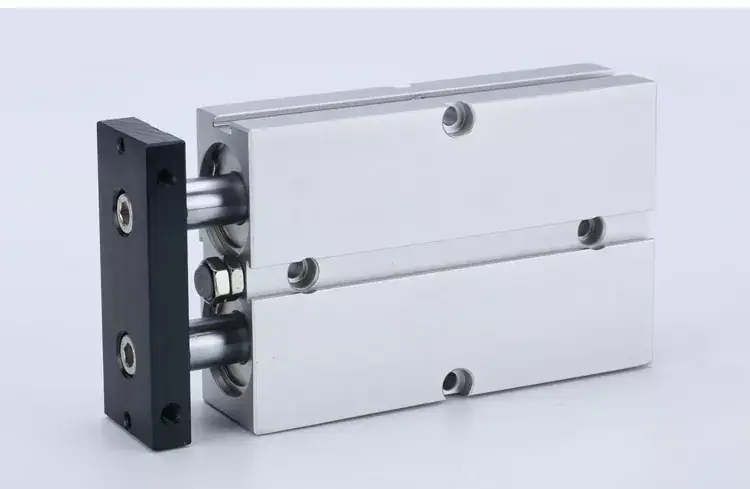

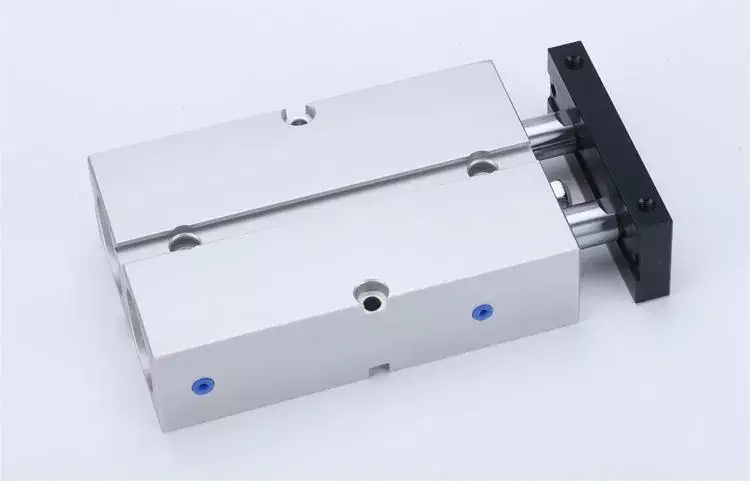

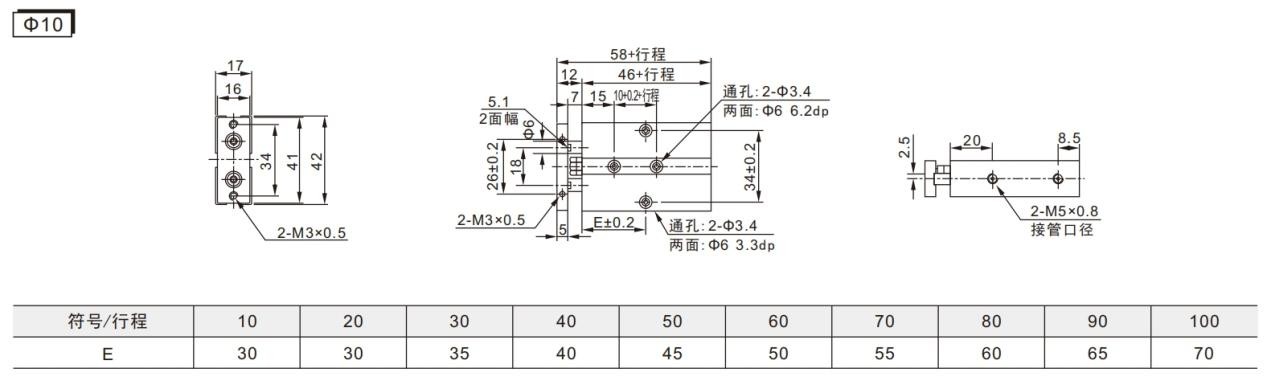

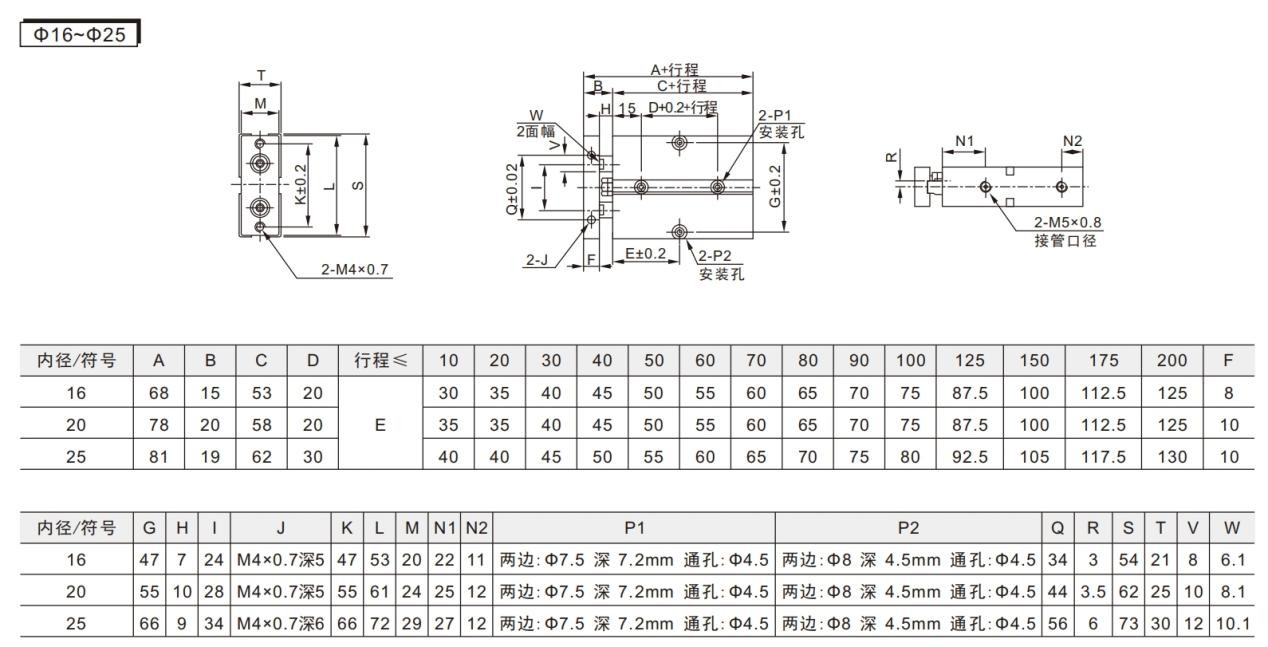

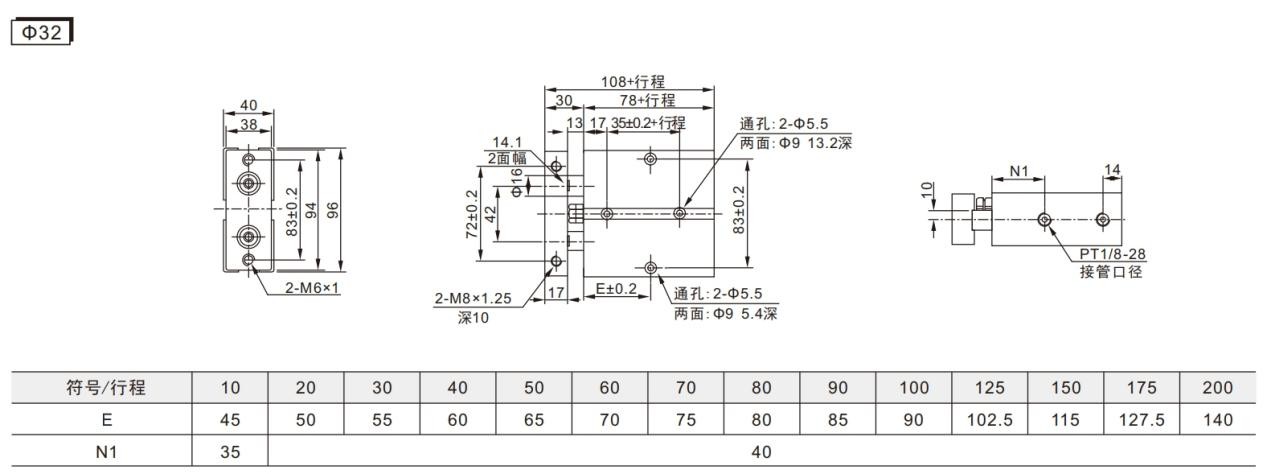

Nasza fabryka specjalizuje się w produkcji cylindra z serii TN. Witamy w Buy TN Series Dual Axis Cylinder od OLK. Każde żądanie od klientów jest odpowiadane w ciągu 24 godzin. Cylinder podwójnego osi Ouleikai (OLK) TN umożliwia jednoczesną kontrolę wielu osi, ułatwiając złożone ścieżki ruchu i współpracę wieloosiową.
W porównaniu z użyciem wielu cylindrów jednoosiowych osobno, podwójna oś TN Cylininterintegruje wiele osi uruchamiania, z wbudowaną przestrzenią, która jest bardziej kompaktowa.
OLK Pneumatyczne dostawcy z zaawansowanym projektowaniem i zoptymalizowanymi algorytmami kontroli, osiąga efektywne wykorzystanie energii i oszczędzanie energii, zmniejszając zużycie energii i koszty operacyjne.
Stały panel cylindrów podwójnej osi TN ma otwory montażowe po trzech stronach, ułatwiając obciążenie wielopozycyjne. Zapewnia precyzyjną synchroniczną kontrolę wielu osi, zapewniając ruch synchroniczny każdej osi w złożonych ścieżkach ruchu.
1. Zgodnie ze standardami firmy.
2. Wbudowana instalacja nadwozia do oszczędzania przestrzeni.
3. Ma pewien zginanie i opór skrętny, zdolny do wytrzymania obciążeń bocznych.

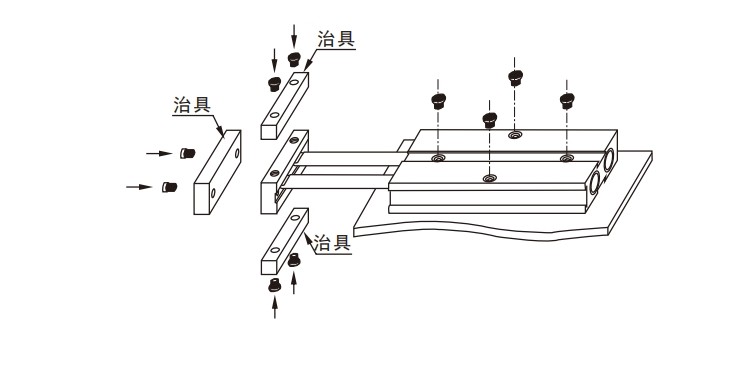

4. Montowanie otworów po trzech stronach stałej płyty ułatwiają montaż wiele pozycji.
5. Regulowana podkładka kolizji z przodu na korpusie pozwala na regulację skoku cylindra i ulgę uderzenia.
6. Ta seria cylindrów jest standardowo wyposażona w załączniki magnetyczne, z dostępnymi opcjami niemagnetycznymi.
|
Rozmiar otworu (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Tryb działania |
Podwójne aktorstwo |
|||||
|
Medium robocze |
Oczyszczone powietrze |
|||||
|
Presja robocza |
0,1-1,0 MPa (14-145ssi) |
|||||
|
Presja dowodowa |
1,5 MPa (215ssi) |
|||||
|
Zakres temperatur roboczych |
„-20-70 ℃ |
|||||
|
Zakres prędkości pracy |
30-500 |
|||||
|
Tryb buforowania |
Poduszka z katastrofą |
|||||
|
Precyzja niezachwiana |
± 0,4 |
± 0,3 |
||||
|
Rozmiar portu |
M5 x 0,8 |
PT1/8 |
||||
Dokładność nie rotacyjna odnosi się do kąta stałą płytkę cylindra może obracać się, gdy cylinder jest w stanie w pełni cofniętym.
Dostępne typy wątków przejęcia to NPT i G.
PS: Cały cylinder z podwójnym osą serii TN z magnesami.
Symbol cylindrów z serii TN Series:
|
Kod zamawiania |
||||||||
|
Tn |
- |
20 |
X |
50 |
- |
S |
- |
|
|
MODEL |
|
Rozmiar otworu |
|
udar |
|
Magnes |
|
Nitka |
|
TN: Cylinder podwójnego pręta (podwójne działanie), pełna seria z magnesem |
|
|
|
|
|
S: Z magnesem |
|
Puste: wątek PT |
|
|
|
|
|
|
|
|
|
T: Npt wątek |
|
|
|
|
|
|
|
|
|
G: g wątku |
Seria TN podwójna oś standardowa specyfikacja cylindra:
|
Rozmiar otworu (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Tryb działania |
Podwójne aktorstwo |
|||||
|
Medium robocze |
Oczyszczone powietrze |
|||||
|
Presja robocza |
0,1-1,0 MPa (14-145ssi) |
|||||
|
Presja dowodowa |
1,5 MPa (215ssi) |
|||||
|
Zakres temperatur roboczych |
„-20-70 ℃ |
|||||
|
Zakres prędkości pracy |
30-500 |
|||||
|
Tryb buforowania |
Poduszka z katastrofą |
|||||
|
Precyzja niezachwiana |
± 0,4 |
± 0,3 |
||||
|
Rozmiar portu |
M5 x 0,8 |
PT1/8 |
|
|||
Dokładność nie rotacyjna odnosi się do kąta stałą płytkę cylindra może obracać się, gdy cylinder jest w stanie w pełni cofniętym.
Dostępne typy wątków przejęcia to NPT i G.
PS: Cylinder podwójnego osi z serii Alltn z magnesami.
|
otwór (MM) |
Średnica pręta tłokowego (MM) |
Typ działania |
Obszar efektywny (mm²) |
Ciśnienie powietrza (MPA) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
Podwójne aktorstwo |
Push Side |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
Push Side |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
Podwójne aktorstwo |
Push Side |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
Push Side |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
Podwójne aktorstwo |
Push Side |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
Push Side |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
Podwójne aktorstwo |
Push Side |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
Push Side |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
Podwójne aktorstwo |
Push Side |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
Push Side |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
Podwójne aktorstwo |
Push Side |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
Push Side |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
