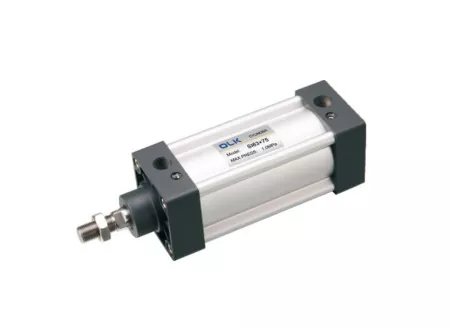

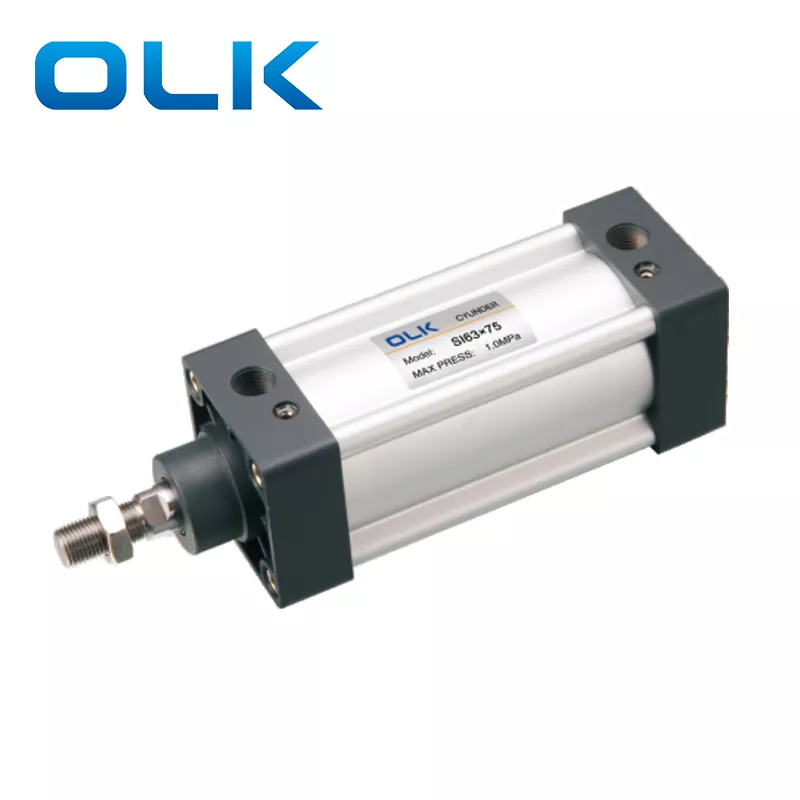

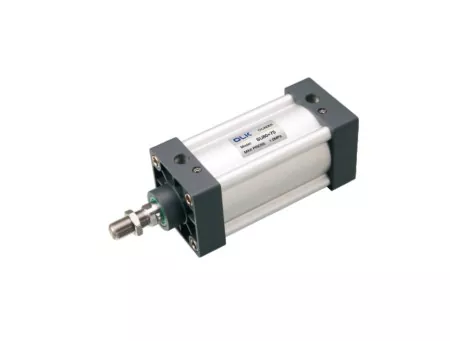

Standardowe siłowniki pneumatyczne serii SI ISO15552 są dostępne w trzech typach: standardowe dwustronnego działania, dwutłoczkowe SID dwustronnego działania i dwutłoczkowe SIJ dwustronnego działania z regulowanym skokiem. Są zgodne z normą ISO 15552, co oznacza, że ich wymiary montażowe są większe niżSiłowniki pneumatyczne SUtego samego rozmiaru. Akcesoria stałe nie są wymienne i są zgodne wyłącznie ze specyfikacjami ISO 15552 (dawniej ISO 6431).
1.IS015552(oryginalny IS06431) standardowy cylinder pneumatyczny;
2. Uszczelnienie tłoka składa się z 2 jednokierunkowych uszczelek w kształcie litery Y, które mają funkcję kompensacji, długą żywotność i niskie ciśnienie rozruchu,
3. Rura aluminiowa w kształcie 米 bez drążka kierowniczego ma dobrą odporność na korozję;
4. Regulacja bufora cylindra jest płynna i stabilna:
Wymiary pokrywy końcowej (położenie otworów montażowych, rozmiar głowicy cylindra, rozmiar końcówki cylindra)

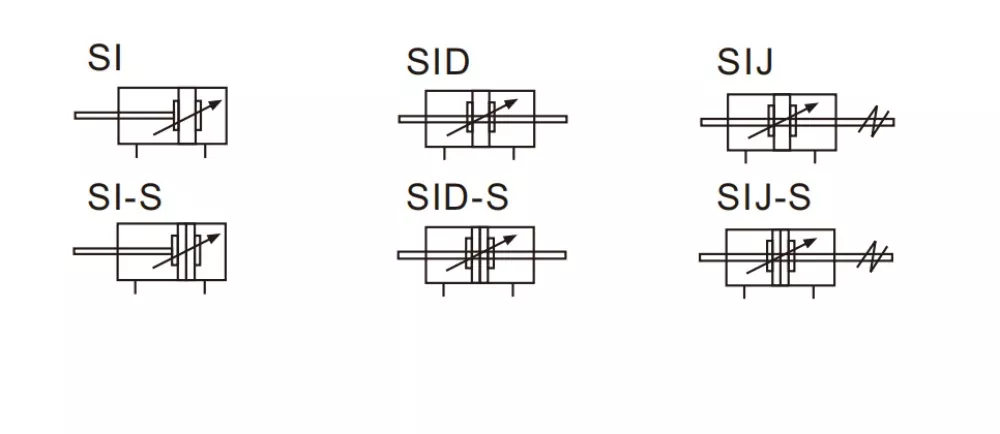

Symbol standardowego cylindra pneumatycznego serii SI ISO15552:
|
Kod zamówienia |
|
|||||||||
|
I |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SID |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
MOWIĆ |
160 |
|
X |
50 |
-- |
20 |
S |
|
|
|
|
Model |
Rozmiar otworu |
Materiał pręta |
|
udar |
|
Regulowany skok |
Magnes |
Rodzaj montażu |
Materiał uszczelniający |
Typ wątku |
|
SI:typ dwustronnego działania |
|
Półfabrykat: stal średniowęglowa |
|
|
|
10:10mm |
Puste: bez magnesu |
|
Puste:TPU |
Puste:PT (55°) |
|
SID: typ podwójnego pręta |
|
Odp.: SUS420J2 |
|
|
|
20:20mm |
S: z magnesem |
H: Viton |
G:G (55°) |
|
|
SIJ: regulowany typ skoku |
|
B: SUS304 |
|
|
|
30:30 mm |
|
N: NBR |
T:NPT(60°) |
|
|
Rozmiar otworu (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Tryb aktorski |
Podwójne działanie |
|||||||||
|
Środek roboczy |
Oczyszczone Powietrze |
|||||||||
|
Stała forma |
I |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
SID |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
MOWIĆ |
||||||||||
|
Ciśnienie robocze |
0,1–1,0 MPa (14–145 psi) |
|||||||||
|
Dowód ciśnienia |
1,5 MPa (215 psi) |
|||||||||
|
Zakres temperatury roboczej |
„-20-80 ℃ |
|||||||||
|
Użyj zakresu prędkości |
30-800 |
30-500 |
||||||||
|
Tryb buforowania |
Regulowany bufor |
|||||||||
|
Odległość buforowania (mm) |
27 |
30 |
36 |
40 |
50 |
|||||
|
Rozmiar portu |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
PT3/4 |
|||||
Różnice pomiędzy standardowymi otworami montażowymi europejskimi i japońskimi
|
Model: |
Są
|
I
|
|
Standard |
Cylinder serii SU : JIS/AirTac |
Cylinder serii SI: ISO1552 (ISO6431) |
|
Zastosowane kraje/regiony |
Stosowany głównie w sprzęcie azjatyckim (zwłaszcza sprzęcie systemowym na Tajwanie i w Japonii) |
Stosowany głównie w sprzęcie europejskim i amerykańskim, liniach produkcyjnych automatyki |
|
wymiar instalacyjny |
Kompaktowy |
Większy |
|
Rozmiar otworu |
32-400 |
32-200 |
|
Stałe akcesoria |
Akcesoria są kompatybilne zPneumatyka serii SC |
Seria ISO6431 (DNC, SI, SAI, SE) Zwiększ liczbę linków wewnętrznych do produktów |
|
Wewnętrzne różnice strukturalne (niewidoczne z zewnątrz) |
Wymiary pokrywy końcowej (położenie otworów montażowych, rozmiar głowicy cylindra, rozmiar końcówki cylindra) Długość gwintu tłoczyska Wewnętrzna struktura rowkowa profilu cylindra Różnice pomiędzy standardowymi otworami montażowymi europejskimi i japońskimi Cylinder pneumatyczny SU i cylinder pneumatyczny SI Nie można zamieniać, a akcesoria (Kalifornia /Wsporniki stóp CB,Kołnierze FA,TC-M, głowice przegubowe) nie są kompatybilne |
|
Jakiej marki można zastąpić cylindry SI?
Cylindry SI mogą zastąpić cylindry serii SI firmy AIRTAC. Należy jednak pamiętać, że AIRTAC zaprzestał produkcji serii SI. Ich nowy model zamienny nazywa się cylindrem pneumatycznym serii SAI, który ma tę samą funkcję i te same wymiary montażowe.
Jakie są różnice pomiędzy nową serią SAI a starym, standardowym cylindrem pneumatycznym serii SI?
Nowe cylindry SAI posiadają zewnętrzne rowki do montażu czujnika, dzięki czemu montaż czujnika jest szybki i wygodny.
Jakim typem cylindra jest SI?
SI to standardowy cylinder pneumatyczny.
