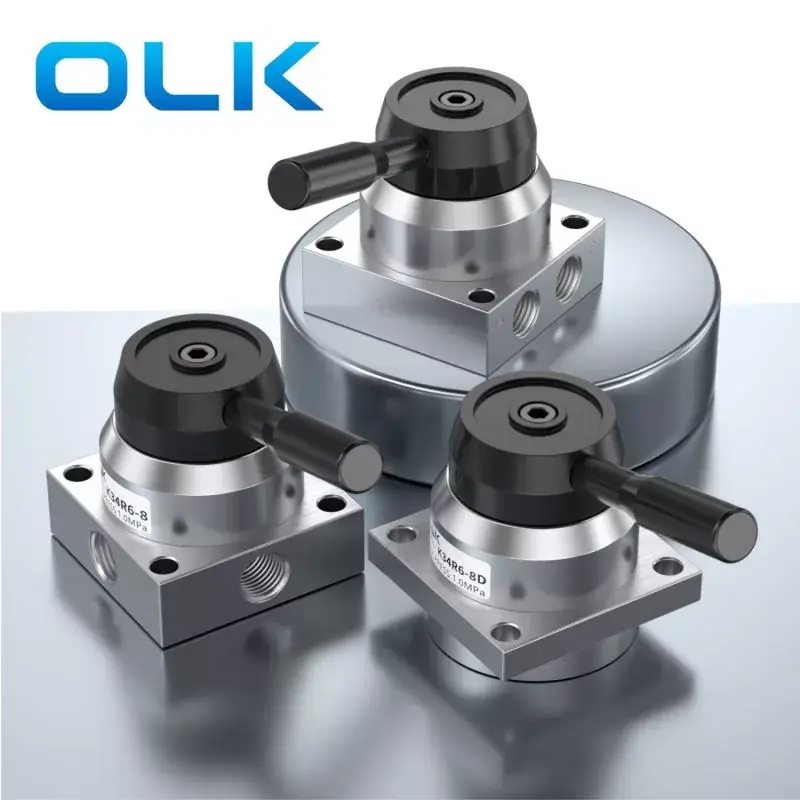

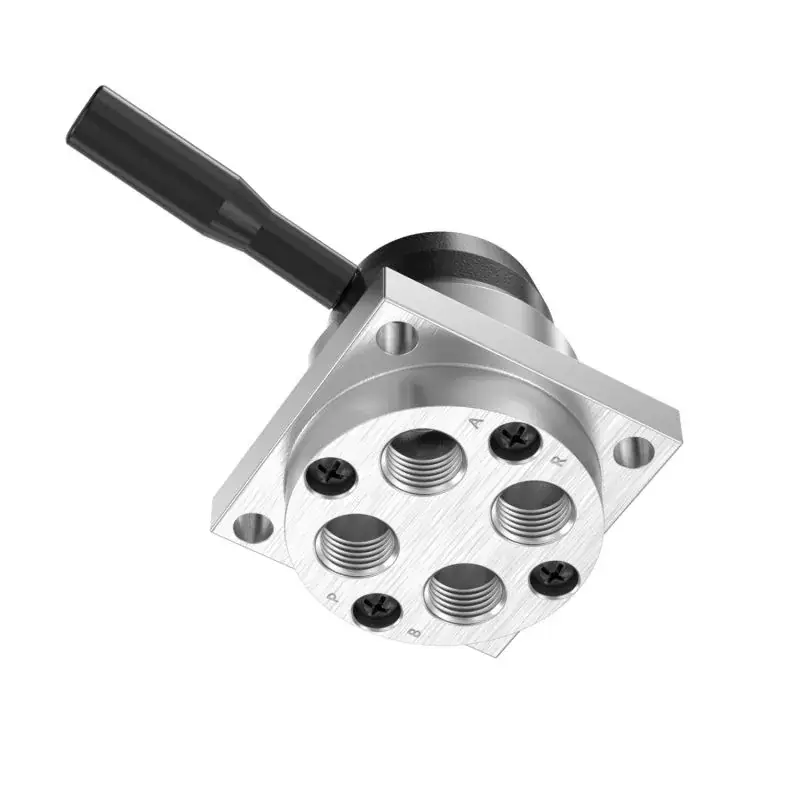

Ouleikai (OLK) produkuje 2-pozycyjne 4-drogowe i 3-pozycyjne 4-drogowe ręczne zawory obrotowe K34/zawory kierunkowe sterujące cylindrami bezpośredniego działania. Posiadają korpusy zaworów ze stopu aluminium, które są odporne na korozję i rdzę. Te korpusy zaworów o wysokiej wytrzymałości mogą pracować nieprzerwanie przez 48 godzin. Precyzyjne gwintowane porty zaworu K34 są wyposażone w zdejmowany uchwyt, a na spodzie znajdują się otwory montażowe ułatwiające instalację.

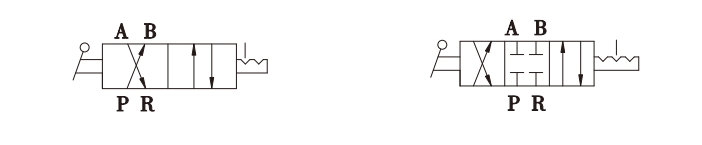

SYMBOL:
| Kod zamówienia: | |||||
| K | 34 | R6 | - | 8 | L |
| Model: | Kod | Funkcja: |
|
Rozmiar portu: | Instalacja: |
| Ręczny zawór obrotowy serii K: K |
24:2 pozycja 4-kierunkowa | R6: Sterowanie ręczne |
|
8:G1/4 | Puste: jeden otwór po jednej stronie |
|
|
34:3 pozycja 4-kierunkowa |
|
|
|
L: Podwójny otwór po przeciwnych stronach |
|
|
|
|
|
|
Odp.: trzy otwory na dole |
|
|
|
|
|
|
D: Cztery otwory na dole |
|
Model |
K34R8-L8 |
K34R8-L8 |
K24R8-L8D |
K34R8-L8D |
K24R8-L8S |
K34R8-L8S |
|
Środek roboczy |
Powietrze (Przefiltruj przez filtr siatkowy o średnicy ponad 40 μm) |
|||||
|
Tryb akcji |
Sterowanie RĘCZNE |
|||||
|
Rozmiar portu |
Sterowanie RĘCZNE |
|||||
|
Zakres ciśnienia |
0,15–0,8 MPa (21–114 psi) |
|||||
|
Pozycja |
Seria 200: 62 mm |
Port 3/4 |
Seria 200: 62 mm |
Port 3/4 |
Seria 200: 62 mm |
Port 3/4 |
|
Ciśnienie budzika |
„-10-60 ℃ |
|||||
|
Dowód ciśnienia |
1,5 MPa (215 psi) |
|||||
|
Pneumatyczne ręczne zawory obrotowe OLK – porównanie 5 modeli |
|||||||||
|
Zdjęcie |
|
|
|
|
|
|
|
|
|
|
WSZYSTKIE modele |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02.03.04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Pozycja |
2 pozycja 4-kierunkowa |
|
3-pozycyjny, 4-kierunkowy |
|
3-pozycyjny, 4-kierunkowy |
|
3-pozycyjny, 4-kierunkowy |
|
3-pozycyjny, 4-kierunkowy |
|
|
3-pozycyjny, 4-kierunkowy |
|
|
|
|
|
|
|
|
|
Rozmiar portu |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
2 pozycja 4-kierunkowa |
|
2 pozycja 4-kierunkowa |
|
G1/4 |
|
Cechy produktu |
Montaż panelowy |
|
A: Interfejs czworoboczny B: Interfejs dwustronny, z tłumieniem dźwięku na dole |
|
|
|
|
|
Puste: Jeden otwór po jednej stronie L: Dwa otwory po przeciwnych stronach; D: Cztery otwory na dole; |
|
|
|
|
|
|
|
|
|
|
|
|
Uchwyt |
Zdejmowany uchwyt |
|
Zdejmowany uchwyt |
|
Zdejmowany uchwyt |
|
Nieusuwalne/plastikowe uchwyty |
|
Zdejmowany uchwyt, uchwyt zapobiegający oparzeniom |
|
|
|
|
|
|
|
|
|
|
|
|
Wymiary podstawy |
Seria 200: 62 mm |
|
61,3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|

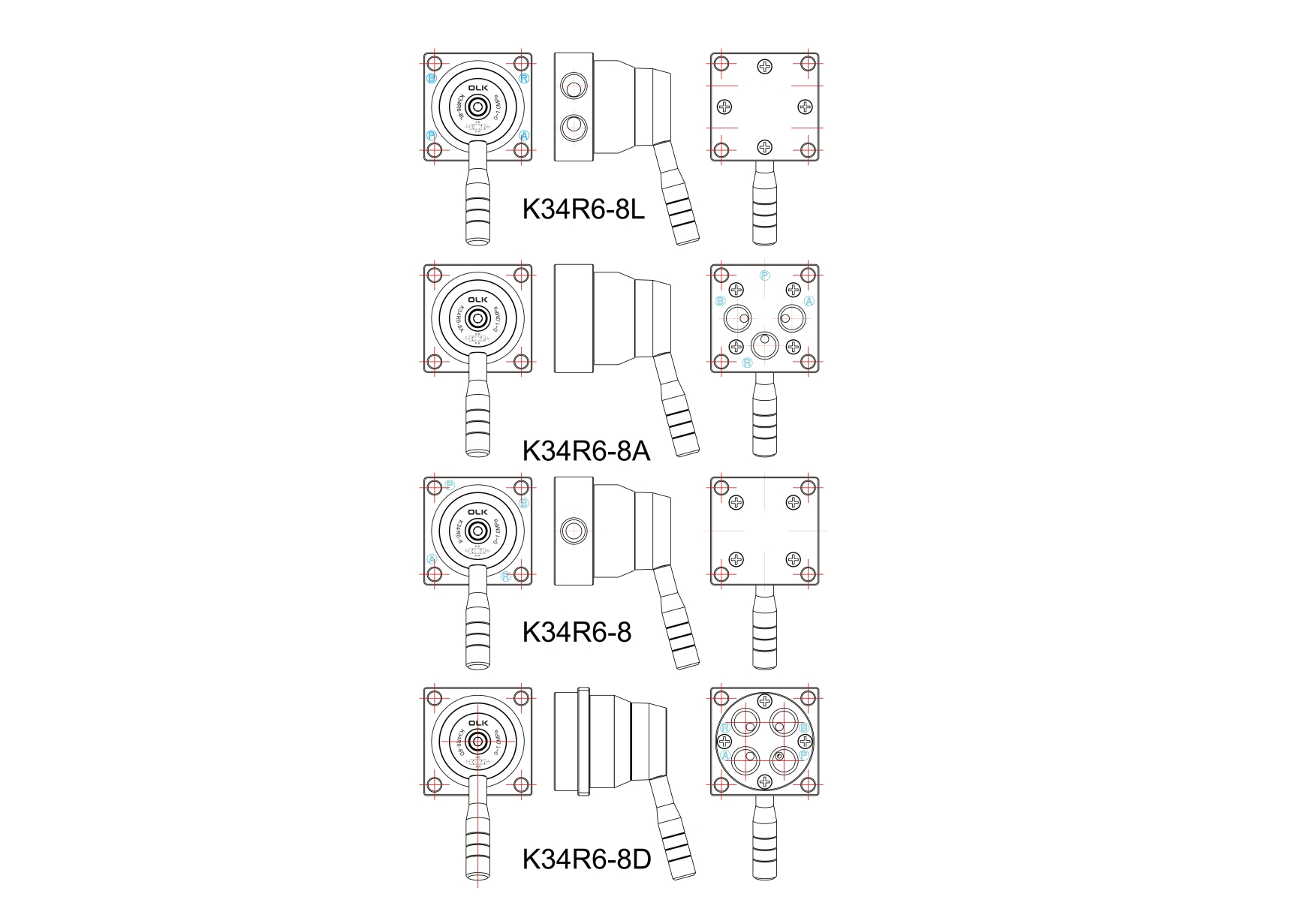

HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
HV200A/B |
105° |
|
Zużycie energii |
≤80 W (tryb gotowości ≤0,5 W) |
|
Łożysko obciążeniowe |
45 KG-65 KG |
|
Kolor |
Biały o wysokim połysku |
|
Wysokość podnoszenia |
65 cm-85 cm (można wyposażyć w drugi podnośnik) |
|
Odległość zdalnego sterowania |
50 metrów (otwarta przestrzeń) |
|
Model |
K34R6-8 |
|
|
|
||
|
Środek roboczy |
Powietrze (Przefiltruj przez filtr siatkowy o średnicy ponad 40 μm) |
|||||
|
Tryb akcji |
Sterowanie RĘCZNE |
|||||
|
Rozmiar portu |
Sterowanie RĘCZNE |
|||||
|
Zakres ciśnienia |
0,15–0,8 MPa (21–114 psi) |
|||||
|
Pozycja |
3 pozycja 4 sposób |
|
|
|
||
|
Ciśnienie budzika |
„-10-60 ℃ |
|||||
|
Dowód ciśnienia |
1,5 MPa (215 psi) |
|||||
