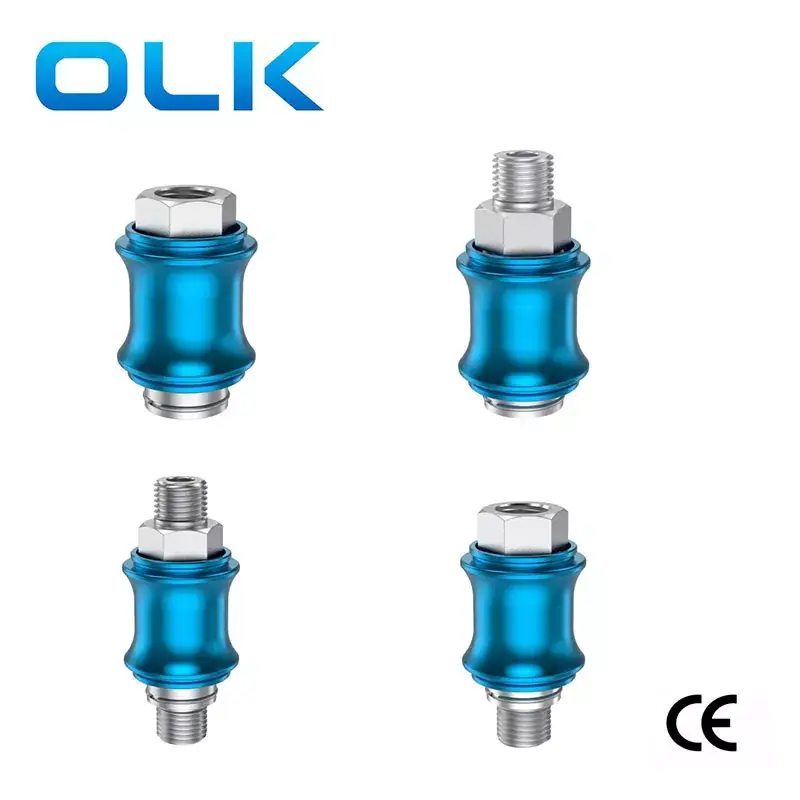

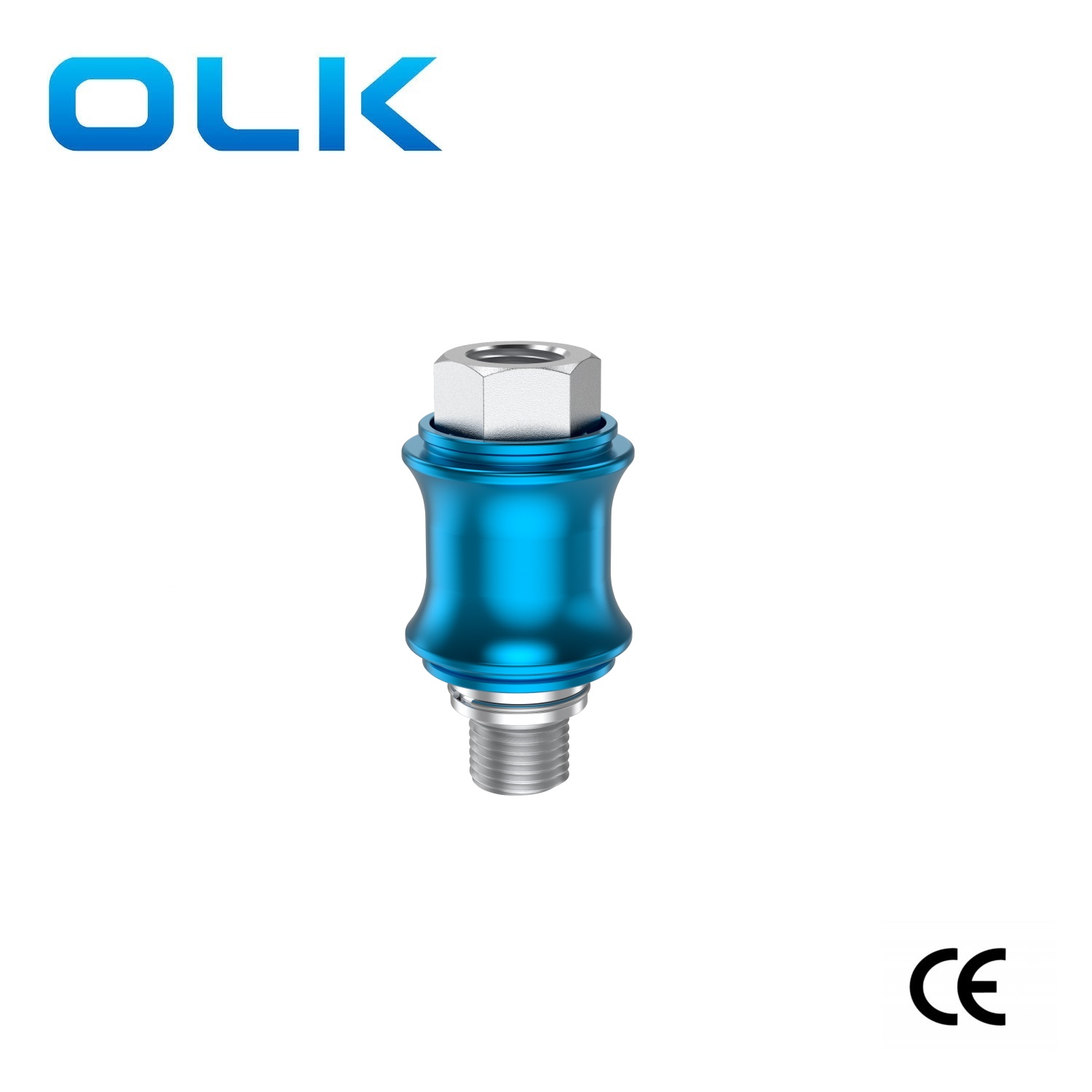

OLK jako profesjonalny producent, chcielibyśmy zapewnić Państwu wysokiej jakości ręczny zawór suwakowy 3-drogowy serii HSV. Ręczne zawory suwakowe Ouleikai (OLK) HSV serii 2/3 działają ręcznie w celu przełączania. Charakteryzują się prostą konstrukcją bez skomplikowanych elektrycznych elementów sterujących, oferując elastyczną obsługę ręczną i dobre uszczelnienie. Dzięki różnym dostępnym przyłączom z gwintem wewnętrznym i zewnętrznym nadają się do stosowania w różnych systemach rurociągów. Kompaktowy rozmiar ręcznego zaworu suwakowego HSV pozwala na łatwą instalację, dzięki czemu nadaje się do scenariuszy o ograniczonej przestrzeni.
Ręczne zawory suwakowe 2/3 serii HSV mają szeroki zakres zastosowań, obejmujących różne dziedziny przemysłu i cywili, takie jak zaopatrzenie w wodę, przemysł chemiczny, petrochemia, wytwarzanie energii, lotnictwo itp. Są powszechnie stosowane w produkcji przemysłowej do kontrolowania rurociągów cieczy lub gazu, np. do regulacji przepływu, odcinania cieczy lub zmiany kierunku przepływu.
Ręczny zawór suwakowy serii OLK HSVsymbol:
| Kod zamówienia |
||||
|
HSV |
-- | 08 | SS |
|
| Model: |
|
Rozmiar portu: | Rodzaj montażu: |
Typ wątku: |
| HSV: Ręczny zawór suwakowy |
|
06:1/8 |
Puste: standardowe |
Puste:PT |
|
|
|
08:1/4 |

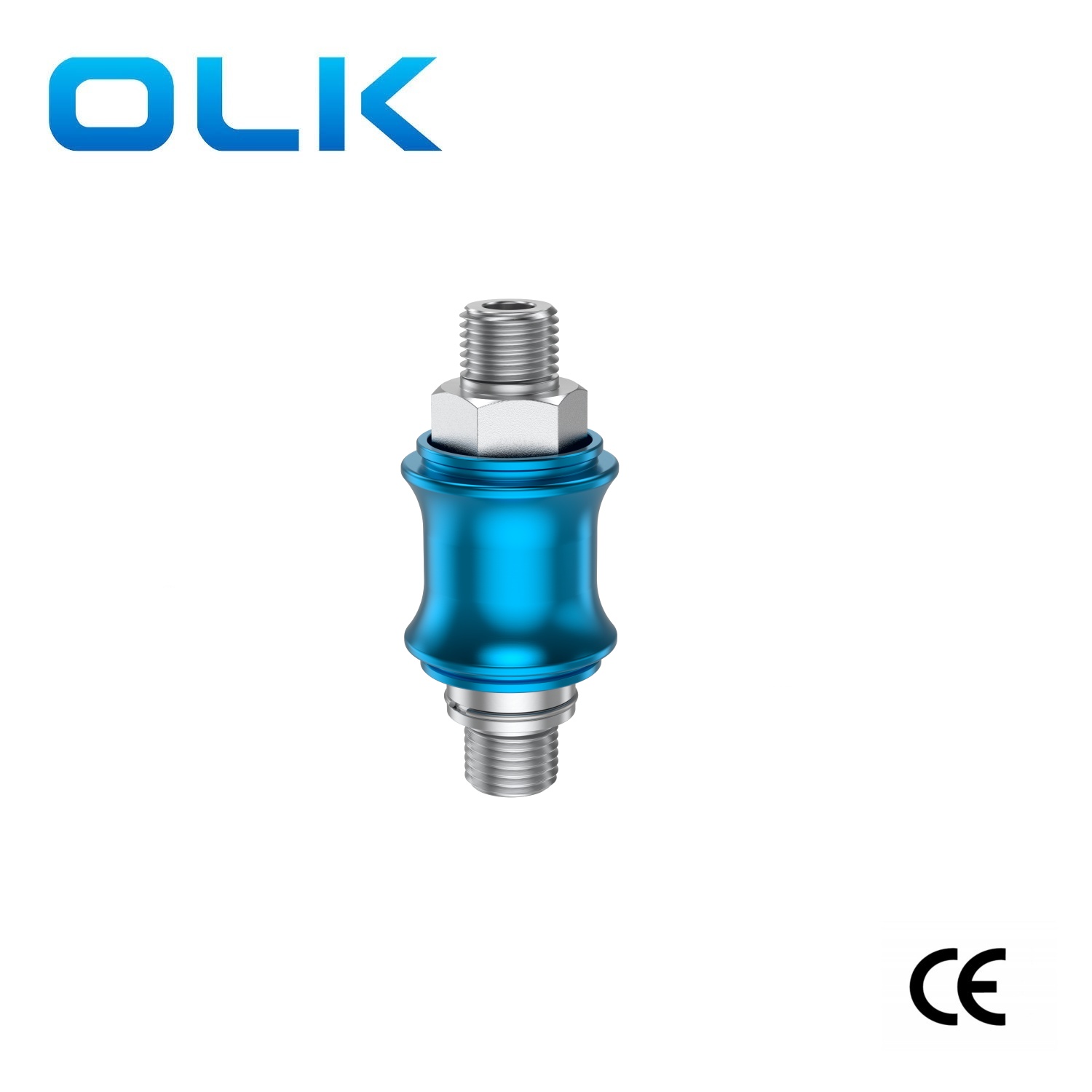

SS: Podwójny gwint zewnętrzny |
G:G |
|
|
|
10:3/8 |

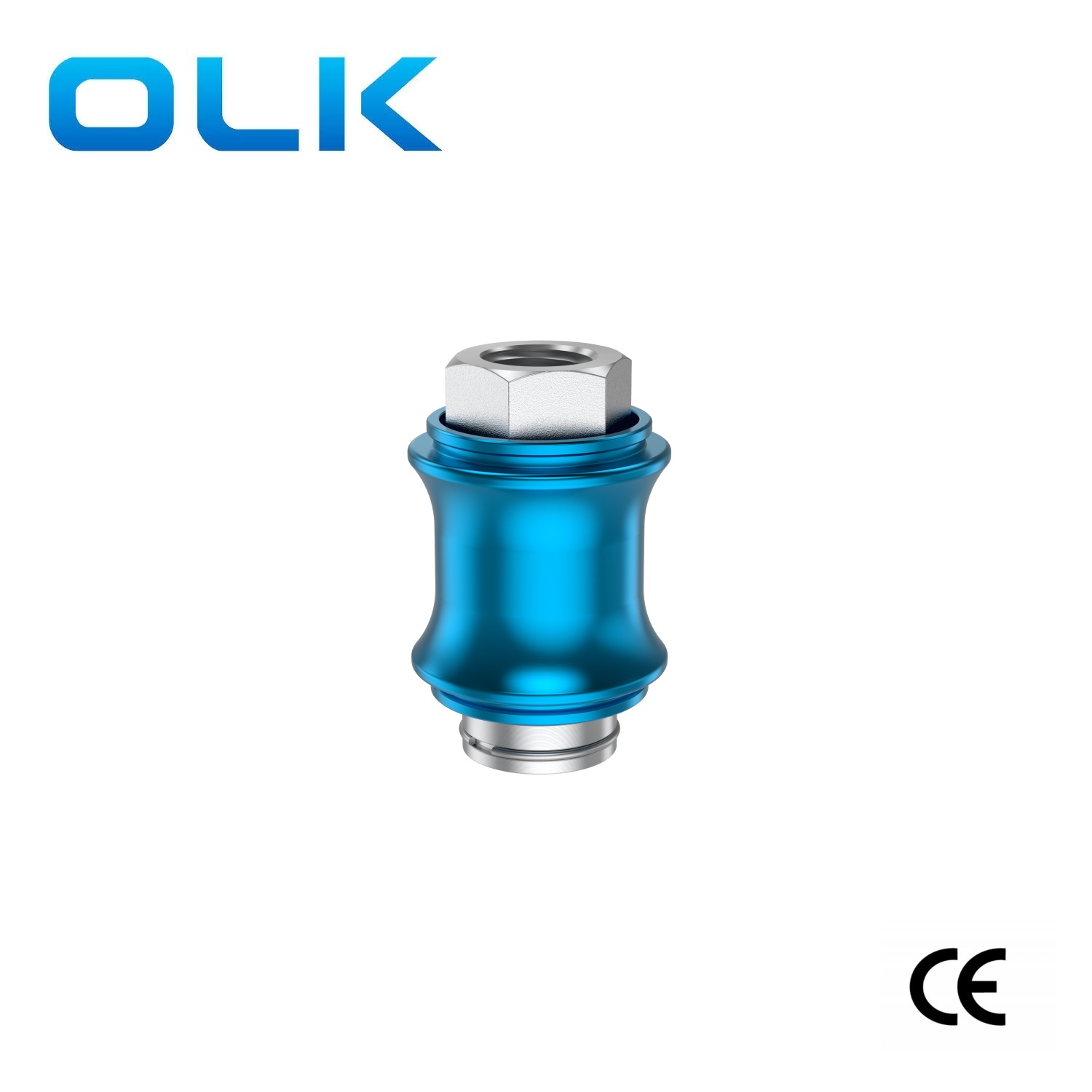

FF: Podwójny gwint wewnętrzny |
T: NPT |
|
|
|
15:1/2 |
SF: Gwint męski i żeński |
|
|
|
|
20:3/4 |
|
|
|
|
|
25:1 |
|
|
Cechy produktu:

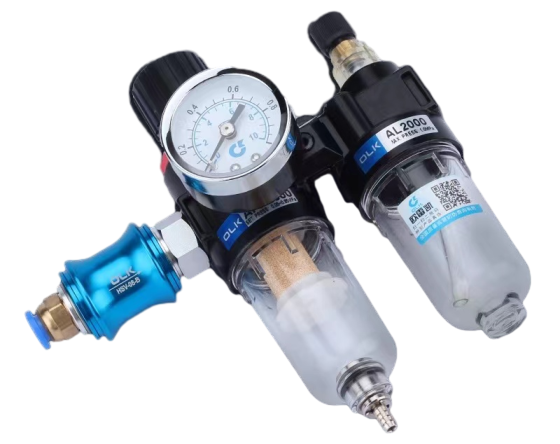

1. Służy do włączania i wyłączania ciśnienia powietrza w urządzeniach pneumatycznych.
2. Po zatrzymaniu dopływu powietrza następuje wypuszczenie ciśnienia resztkowego do wylotu, co zapewnia bezpieczeństwo podczas naprawy lub regulacji podłączonych urządzeń.
3. Wiele opcji połączeń z gwintem wewnętrznym i zewnętrznym, odpowiednich dla różnych systemów rurociągów:
4. Płynna zmiana biegów i doskonałe wyczucie dotyku.
5. Duży efektywny obszar przepływu.
6. Twarda anodowana powierzchnia szpuli i anodowana obróbka powierzchni korpusu zaworu, utrzymująca intensywność kolorów przez dłuższy czas.
|
środek roboczy |
Powietrze (przefiltrowane przez filtr powyżej 40μm) |
|
Działanie |
Ręczne działanie bezpośrednie |
|
liczba stanowisk |
Dwie pozycje, trzy strony |
|
smarowniczy |
niepotrzebny |
|
Zakres ciśnienia roboczego MPa(psi) |
0∼1,0(~145) |
|
Gwarantowana odporność na ciśnienie |
1,5 MPa (215 psi) |
|
Temperatura pracy °C |
-20∼70 |
|
Materiał korpusu |
stop aluminium |
|
model |
Średnica portu |
Pole przekroju mm² (wartość CV) |
|
HSV06 |
G1/8 |
12,0(0,67) |
|
HSV08 |
G1/4 |
40,0(2,20) |
|
HSV10 |
G3/8 |
60,0(3,50) |
|
HSV15 |
G1/2 |
140,0(7,80) |
|
HSV20 |
G3/4 |
250,0(13,80) |
|
HSV25 |
G1 |
392,0 (21,78) |

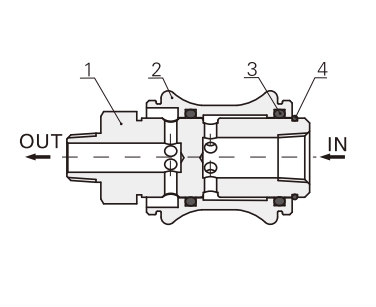

Zasada działania ręcznego zaworu suwakowego:
Często zadawane pytania:
1. Jakie są specyfikacje ręcznego zaworu suwakowego serii HSV?

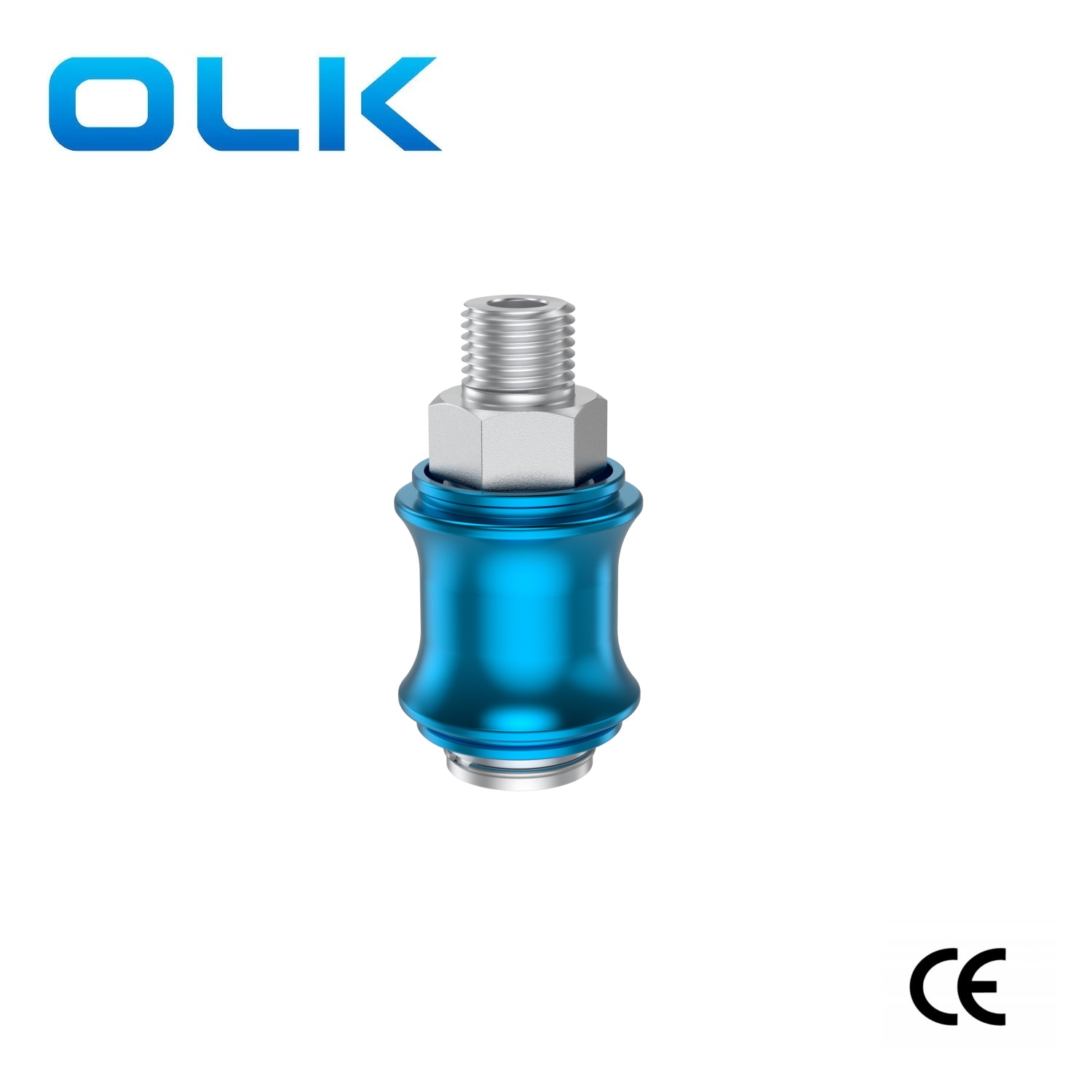

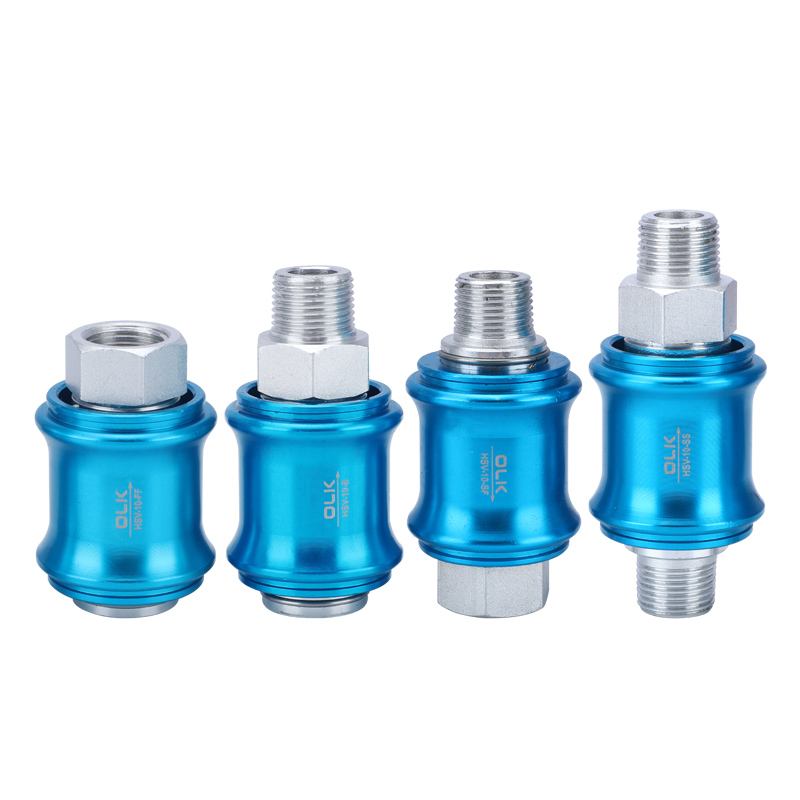

Cztery specyfikacje, odpowiednio B - standard, SF - typ zęba zewnętrznego i wewnętrznego, typ zęba wewnętrznego FFdouble, typ podwójnego zęba zewnętrznego SS i unikalny styl blokowania firmy pneumatycznej OLK.
2. Czy ręczny zawór suwakowy może być używany w próżni?
Sam ręczny zawór suwakowy ma funkcję nadmiaru ciśnienia, a pierścień uszczelniający jest uszczelką typu O-ring. Tryb działania jest ręczny, na który nie ma wpływu ciśnienie. Czasami można go zastosować na przyssawce próżniowej, ale jego skuteczność uszczelniania jest zaprojektowana w zależności od nadciśnienia. Wygenerowany wyciek jest tolerowany przy ciśnieniu użytkowym. W zastosowaniach próżniowych, w sytuacji dużego ssania lub dużego przepływu, a dopływ gazu jest ciągły, ponieważ jest tani i łatwy w obsłudze, rzeczywiście można go zastosować, ale w przypadku niektórych generatorów podciśnienia o małym przepływie lub detekcji próżni i innych sytuacjach, w których występują wysokie wymagania dotyczące uszczelnienia, nie można go zastosować.
3.Ile typów ręcznego zaworu suwakowego?
Jedna z gładką powierzchnią, druga z powierzchnią radełkowaną. Obydwa style są dostępne do wyboru
