5 Way 4N310-08 Zeweklek

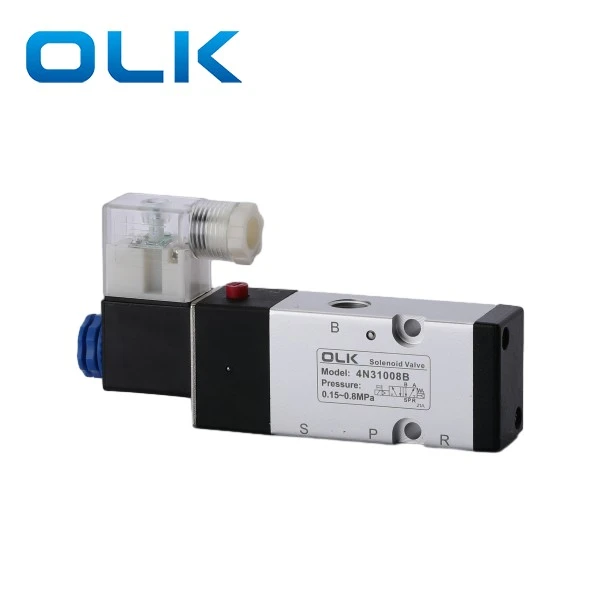

OLK 2 Position 5 Way 4N310-08 Wymiarowy zawór z płytą ma rozmiar portu G1/4. 4N310-08 Zawór ma jeden zaprojektowanie gniazdek z tyłu, umożliwiając elastyczną instalację i oszczędzanie przestrzeni, skutecznie zwiększając prędkość reakcji i stabilność systemu.

5 Way 4N310-08 jest specjalnie dla systemu cylindrów zaciskających narzędzia, odpowiedni do scenariuszy przełączania wysokiej częstotliwości. I jest poświęcony sprzętowi automatyzacji, takim jak maszyny CNC i centra obróbki.

5 Way 4N310-08 Produktowa zawór elektromagnesu Produkt ：

Dedykowana konstrukcja do cylindra noża/cylindra zacisku

Wentylacja powietrzna z tyłu, kompaktowa struktura

Opcjonalne napięcie: AC220V / DC24V

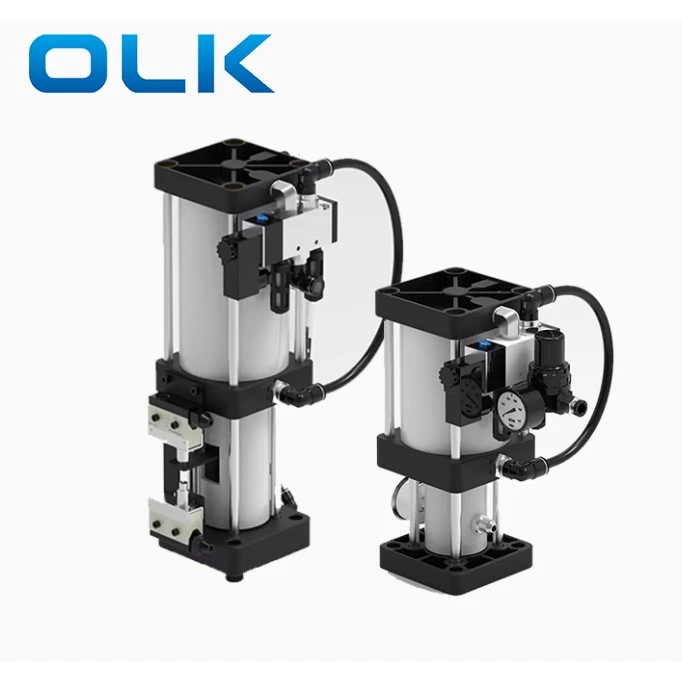

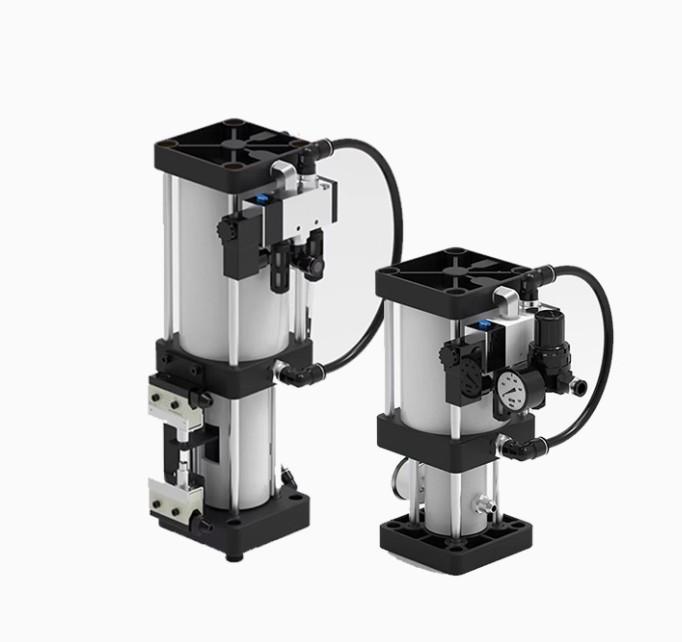

Przegląd cylindra zwolnienia narzędzia (TRC)

Cylinder zwalniający narzędzia jest specjalnie używany dla wrzecion CNC do wydawania narzędzi. Ten cylinder wykorzystuje zasadę „równej transmisji ciśnieniowej w cieczach”, umożliwiając małe ciśnienie powietrza do wytworzenia dużej siły potrzebnej do uwolnienia narzędzia w wrzecionie CNC. Cylinder składa się z: cylindra powietrza, 5-kierunkowego 2-pozycyjnego elementu solennego 4N310, zbiornik olejowy i mikro.

Uwagi instalacji cylindrów narzędzia

W przypadku wrzecion pionowych napraw cylinder za pomocą wspornika i zainstaluj go pionowo nad skrzynką wrzecionową.

W przypadku wrzecion poziomych utrzymuj miseczka oleju pionowo i wyżej niż korpus cylindra.

Kubek olejowy musi skierować się w górę, aby powietrze uciec z cylindra.

Narzędzia do instalacji instalacji cylindrów

Wyłącz zasilanie maszyny (panel i szafka) i zasilanie powietrza.

Wyjmij pokrywę wrzeciona. Odłącz rurki powietrzne od zaworu elektromagnesu.

Odkręć plastikową nakrętkę na cewce elektromagnesu (nie usuwaj przewodów, chyba że są odpowiednio zaznaczone).

Odłącz przewody od górnych i dolnych przełączników limitu (ostrożnie zaznacz).

Wyjmij stary cylinder.

Zainstaluj nowy cylinder i napraw za pomocą śrub.

Ponownie podłącz przewody i rurki powietrzne. Upewniać się:

Wciśnięty jest przełącznik górnego limitu.

Dolny przełącznik limitu jest poprawnie dostosowywany (dla maszyn z magazynem na Tool, ma to kluczowe znaczenie dla bezpieczeństwa).

Po instalacji przetestuj za pomocą narzędzia. Sprawdź zwolnienie i zacisk narzędzi. W przypadku maszyn z magazynem narzędzi, zmiana narzędzia do testowania.

Wydanie narzędzia Warunki Użycie cylindra

· Cylinder można instalować pionowo lub poziomo. W przypadku poziomego kubek olejowy musi stawić czoła w górę.

· Dostawa powietrza musi być czyste i suche, ciśnienie co najmniej 6 kgf/cm².

· Poziom oleju w kubku: minimum 1/5, maksymalnie 4/5.

· Sprawdź napięcie elektromagnesu 4N310 i ciśnienie powietrza podczas instalacji.

FAQ

Do czego służy 4N310?

4N310 służy do cylindra zwolnienia narzędzia.

AC vs DC cewka?

AC dotyczy siły gospodarstwa domowego; DC jest prąd stały.

Jaki jest przycisk pod otworem połączenia?

Ręcznie przełącza port wydechowy.

Wskazówki dotyczące instalacji?

Czyste rury i połączenia, aby uniknąć brudu wchodzącego do obwodu powietrznego.

Jaki rozmiar portu 4N310-08?

Wlot, wylot, wydech: wątek G1/4; Średnica bocznego otworu wydechowego: 19 mm.
