Seria OLK 3V200, 3-pozycyjny 2-drogowy zawór elektromagnetyczny powietrza wykonany z wysokiej jakości stopu aluminium. Tryb działania to typ pilota wewnętrznego. Nadaje się do sterowania cylindrami pneumatycznymi jednostronnego działania. Dzięki czemu nadaje się do stosowania w różnych trudnych miejscach pracy.
|
3 V |
2 |
10 |
8 |
NIE |
|
Model |
Kod |
typ zaworu |
rozmiar portu |
Typ akcji |
|
3V: 3/2-drogowy zawór elektromagnetyczny |
Seria 2:200 |
10: pojedynczy elektromagnes 5/2-drogowy |
06:G1/8 |
NC:Normalnie zamknięty |
|
20: podwójny zawór elektromagnetyczny 5/2-drogowy |
08:G1/4 |
NIE: Normalnie otwarty |
|
Model |

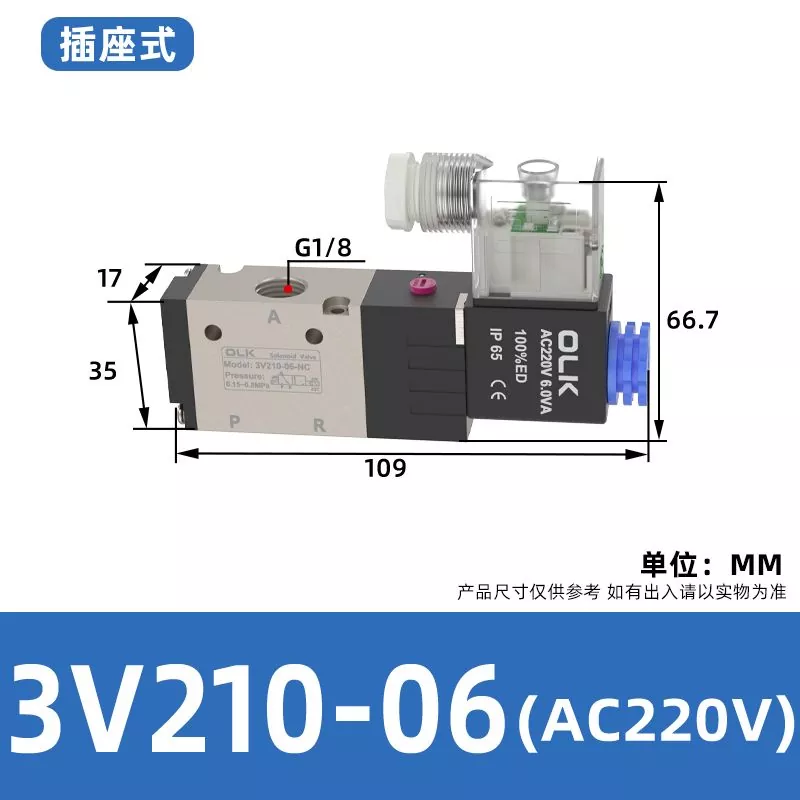

3V210-06 |

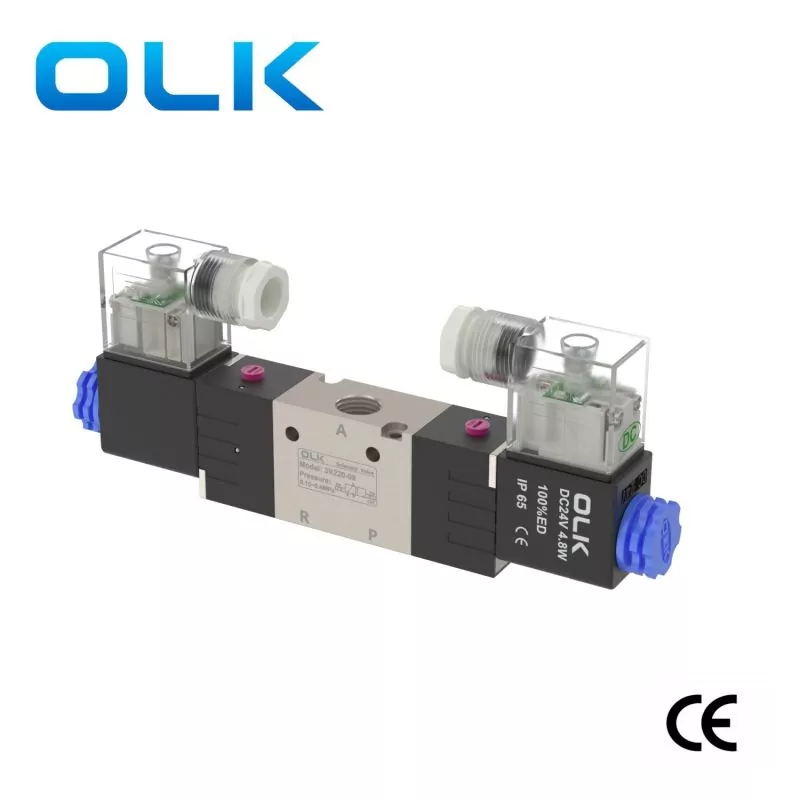

3V220-06 |

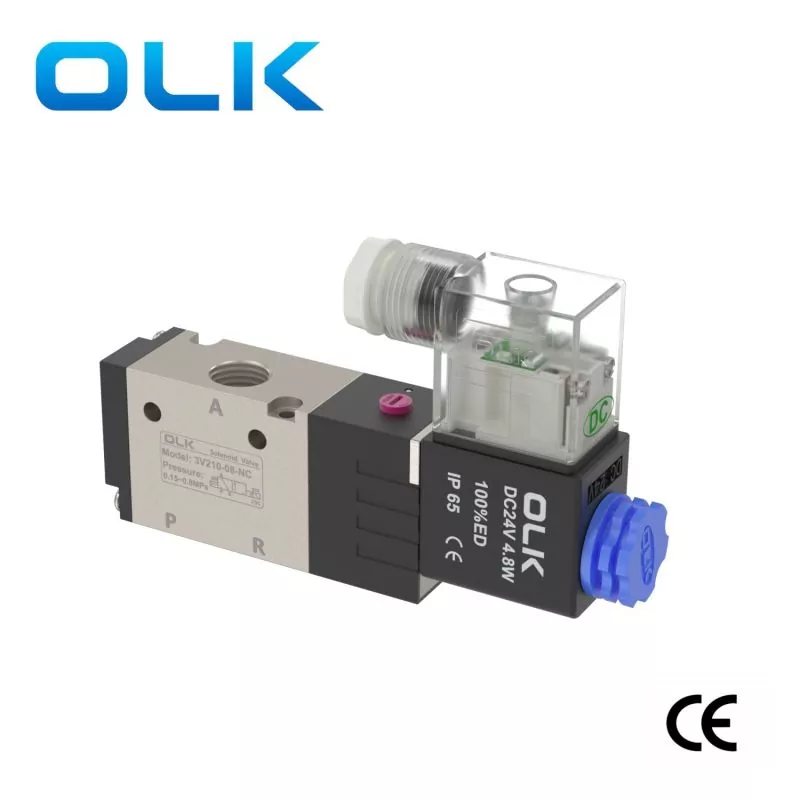

3V210-08 |
3V220-08 |
|
Środek roboczy |
Powietrze (Przefiltruj przez filtr siatkowy o średnicy ponad 40 μm) |
|||
|
Tryb akcji |
Typ pilota wewnętrznego |
|||
|
rozmiar portu |
M5Wlot=Wylot=G1/8 |
Wlot=Wylot=G1/4 |
||
|
Efektywna powierzchnia przekroju |
14 mm² (Cv = 0,78) |
16,0 mm² (Cv = 0,89) |
||
|
Pozycje |
3/2 portu |
|||
|
Zakres ciśnienia |
0,15–0,8 MPa (21–114 psi) |
|||
|
Dowód ciśnienia |
1,5 MPa (215 psi) |
|||
|
Ciśnienie budzika |
„-20-70 ℃ |
|||
|
Materiał korpusu |
Stop aluminium |
|||
|
Smarowanie |
Nie ma potrzeby |
|||
|
3V210-06 AC24V |
3V210-06 AC110V |
3V210-06 AC220V |
3V210-06 DC220V |
3V210-06 DC24V |
|
3V210-08 AC24V |
3V210-08 AC110 |
3V210-08 AC220V |
3V210-08 DC220V |
3V210-08 DC24V |
|
3V220-06 AC24V |
3V220-06 AC110V |
3V220-06 AC220V |
3V220-06 DC220V |
3V220-06 DC24V |
|
3V220-08 AC24V |
3V220-08 AC110V |
3V220-08 AC220V |
3V220-08 DC220V |
3V220-08 DC24V |
