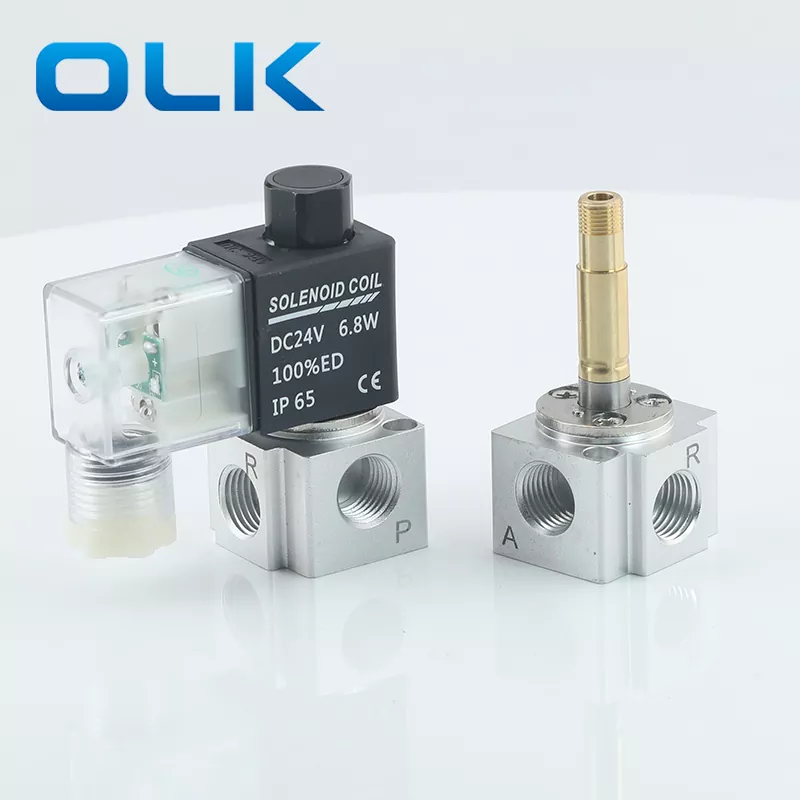

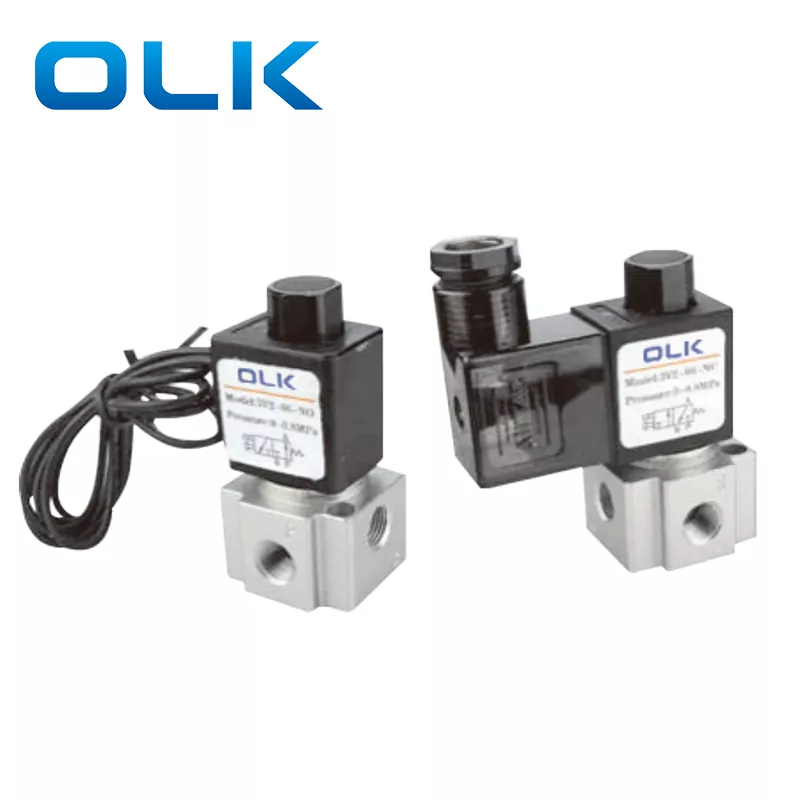

Zawór elektromagnetyczny 3V2 jest mały, lekki i łatwy w montażu. Jego korpus wykonany jest z mocnego aluminium, które jest odporne na rdzę i uszkodzenia. W zaworze zastosowano niezawodną cewkę elektromagnetyczną z opcjami zasilania DC12V, DC24V, AC110V lub AC220V.
Ten zawór elektromagnetyczny 3V2 marki OLK dobrze sprawdza się przy sterowaniu powietrzem o średnim przepływie. Szybko się przełącza, zużywa mało energii i działa długo. Może być normalnie zamknięty (NC), normalnie otwarty (NO) lub z podwójną cewką. Jest często stosowany w liniach automatyki, maszynach pakujących, maszynach drukarskich i maszynach spożywczych. Dzięki swoim niewielkim rozmiarom idealnie sprawdza się w ciasnych przestrzeniach.
1. Struktura działająca bezpośrednio z czułym przełączaniem.

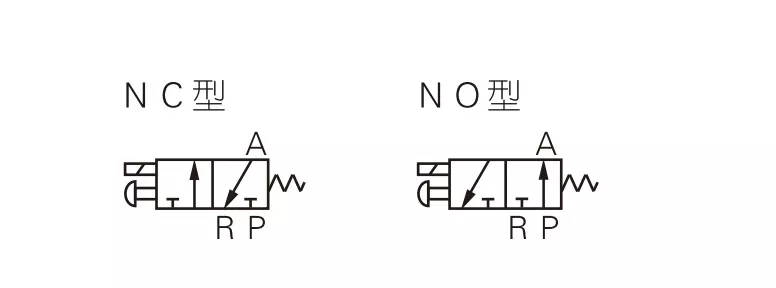

2. Dostępne typy normalnie zamknięte (NC) i normalnie otwarte (NO).
3. Współosiowa konstrukcja odcinająca zapewniająca dobre uszczelnienie i duży przepływ.
4. Nie wymaga smarowania.
5. Wyposażony w ręczne sterowanie ułatwiające instalację i testowanie.
6. Dostępnych jest wiele standardowych opcji napięcia.
|
Kod zamówienia |
||||||||
|
3 V |
2 |
- |
08 |
NC |
A |
|
|
|
|
Model |
Kod |
|
Rozmiar portu |
Typ aktorski |
Standardowe napięcie |
Wejście elektryczne |
Typ gwintu |
|
|
3V:2 pozycja 3-kierunkowa |
Seria 2:2 |
|
06:G1/8 |
NC: normalnie zamknięty |
Odp.: AC220V |
Puste: TWÓJ typ |
Puste: G |
|
|
|
|
|
08:G1/4 |
NIE: normalnie otwarte |
B: DC24V |

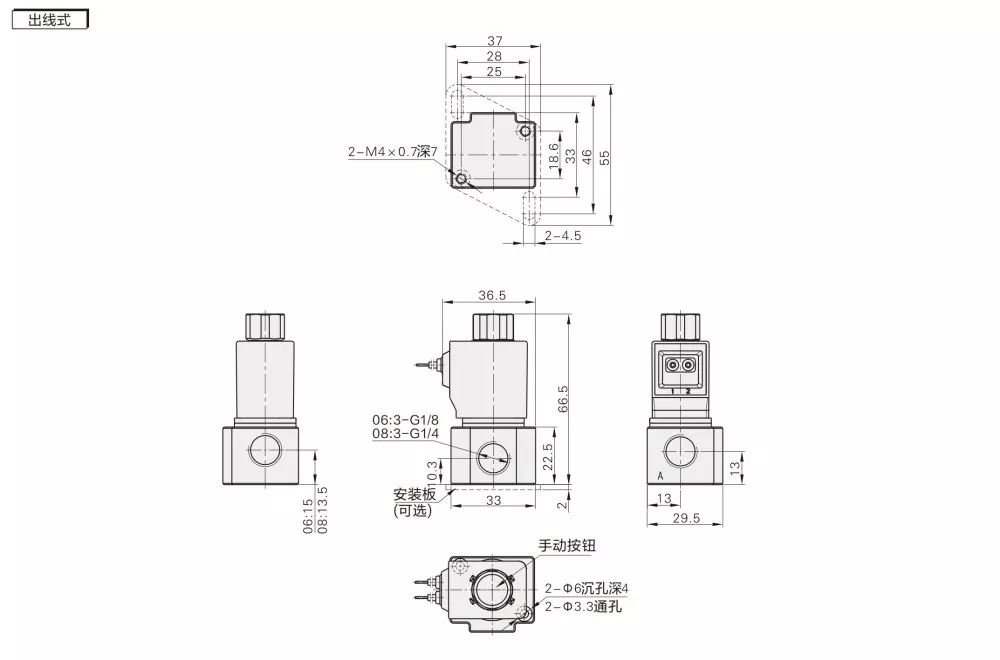

I: Typ linii |
3V3-08 |
|
|
|
|
|
|
|
Odp.: AC110V |
|
|
|
|
|
|
|
|
|
Odp: AC24V |
|
|
|
|
|
|
|
|
|
0–0,7 MPa |
|
|
|
|
Model |
3V206 |
3V208 |
|
Środek roboczy |
Powietrze (filtrowane przez filtr 40 μm lub większy) |
Powietrze (filtrowane przez filtr 40 μm lub większy) |
|
Typ aktorski |
Aktorstwo bezpośrednie |
|
|
Rozmiar portu |
G1/8 |
G1/4 |
|
Pozycja i droga |
2 Pozycja 3 strony |
|
|
Efektywny obszar |
3,2 mm² (Cv = 0,18) |
3,4 mm² (Cv = 0,19) |
|
Smarowanie |
Nie jest wymagane |
|
|
Zakres ciśnienia roboczego |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
|
Dowód ciśnienia |
1,5 MPa (215 psi) |
|
|
Temperatura robocza (℃) |
-20 ~ 70 |
|
|
Materiał korpusu |
Stop aluminium |
|
|
Standardowe napięcie |
AC220V AC110 AC24V DC24V DC12V |
|
Zakres napięcia |
AC: ±15% DC: ±10% |
|
Zużycie energii |
AC: 7 VA DC: 7,0 W |
|
Klasa ochrony |
IP65(DIN40050) |
|
Stopień izolacji |
Poziom B |
|
Typ połączenia |

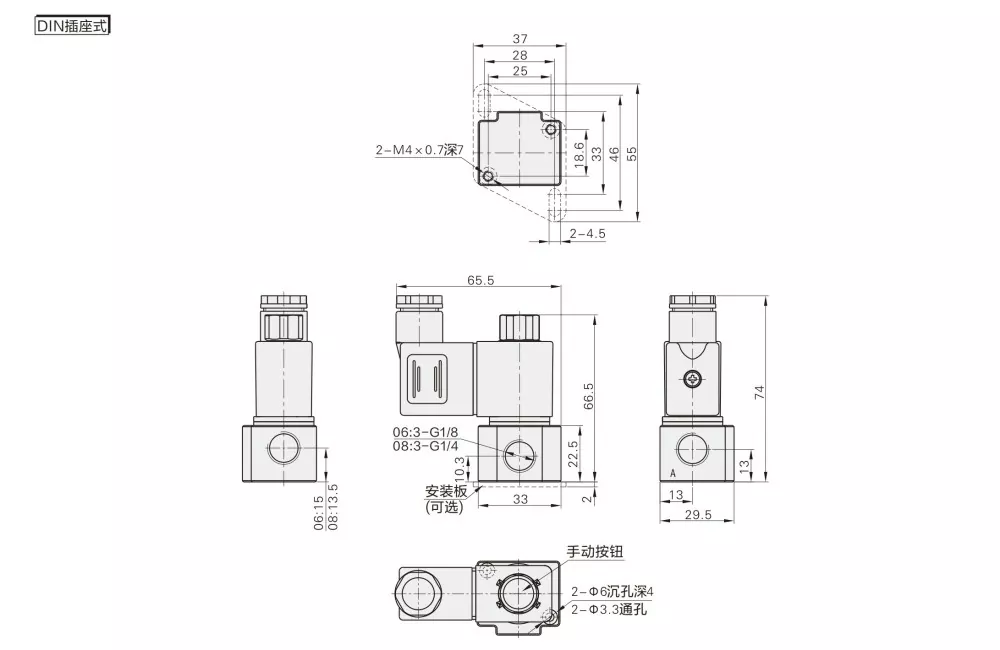

Typ wtyczki DIN/typ linii |
|
Min. Czas wzbudzenia |
0,05 sek |
|
NIE. |
Nazwa |
|
1 |
Śruba stożkowa |
|
2 |
Tuleja dystansowa |
|
3 |
Zespół rdzenia |
|
4 |
Wiosna |
|
5 |
Ciało |
|
6 |
Uszczelka |
|
7 |
Zespół elektromagnetyczny |
|
8 |
Tłok |
|
9 |
Cewka |
|
10 |
Ruchomy żelazny rdzeń |
|
11 |
Naprawiona podkładka |
|
12 |
Naprawiono nakrętkę |
|
13 |
Przycisk ręczny |
|
14 |
Terminal |
|
15 |
Uszczelka terminala |
|
Przedmiot |
Aktorstwo bezpośrednie |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Środek roboczy |
Powietrze |
Powietrze, woda, olej |
Powietrze |
Powietrze |
|
Stan początkowy: |
NC |
NC/NIE |
NIE/NC |
NIE/NC |
|
Typ uruchomienia |
Aktorstwo bezpośrednie |
Aktorstwo bezpośrednie |
Aktorstwo bezpośrednie |
Aktorstwo bezpośrednie |
|
Rozmiar portu |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Pozycja i droga |
3 Port 2 Pozycja |
2 Port 2 Pozycja |
3 Port 2 Pozycja |
3 Port 2 Pozycja |
|
Smarowanie |
Nie wymagane |
Nie wymagane |
Nie wymagane |
Nie wymagane |
|
Ciśnienie robocze |
0–0,7 MPa |
0–0,7 MPa |
0–0,8 MPa |
0–0,8 MPa |
|
Dowód ciśnienia |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
Rozmiar otworu |
φ1,2 mm |
φ2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm (duży przepływ powietrza) |
P: Jaka jest główna różnica między zaworem elektromagnetycznym 3V2 i 3V3?
Odp.: 3V2: średni przepływ, odpowiedni dla małego pneumatycznego układu sterowania
3V3: wysoki przepływ, odpowiedni do wielu cylindrów lub zastosowań o wysokim przepływie.
Różnica w budowie: 3V3 ma większy korpus i może wytrzymać wyższe ciśnienie i przepływ.
P: Jaki jest rozmiar kryzy zaworu elektromagnetycznego 3V2?
Odp.: średnica kryzy zaworu 3V2-06 wynosi 3,2 mm; średnica kryzy zaworu 3V2-06 wynosi 3,4 mm
P: Jakie produkty może zastąpić OLK 3V2?
Odp.: OLK 3V2 może zastąpić elektrozawory serii AIRTAC 3V2 o tej samej funkcji i podobnych specyfikacjach.
