3V 4 V KORTOLD

Bez względu na to, czy jest to pneumatyczna zawór elektromagnesu 3V lub 4V, oprócz typu pojedynczego zaworu, możemy również połączyć wiele zaworów elektromagnetycznych. Nazywa się to zaworem kolektorem 3V 4V lub elektromagnetycznym szynie podstawowym.

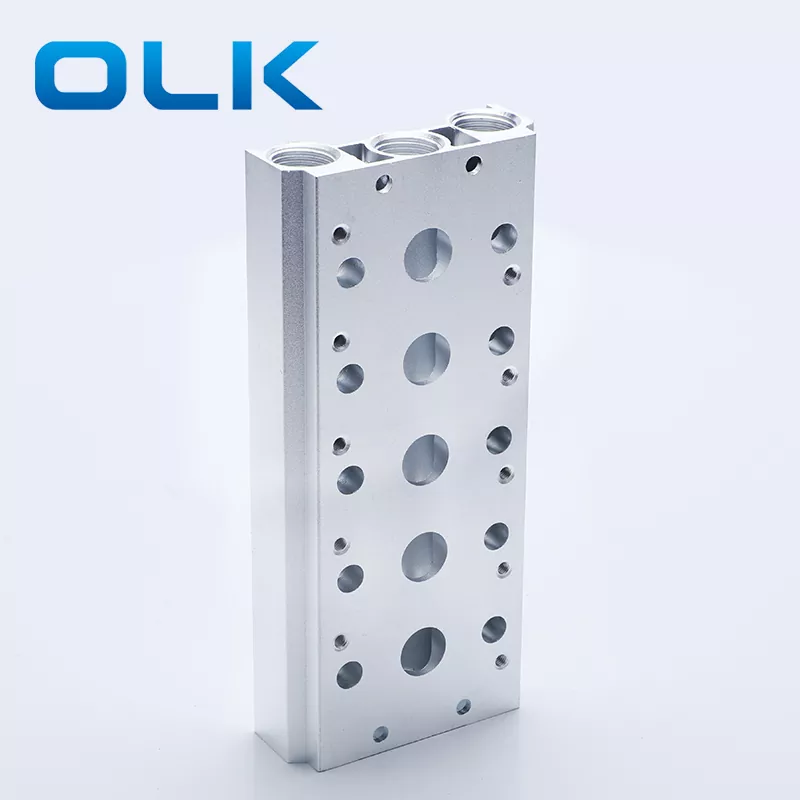

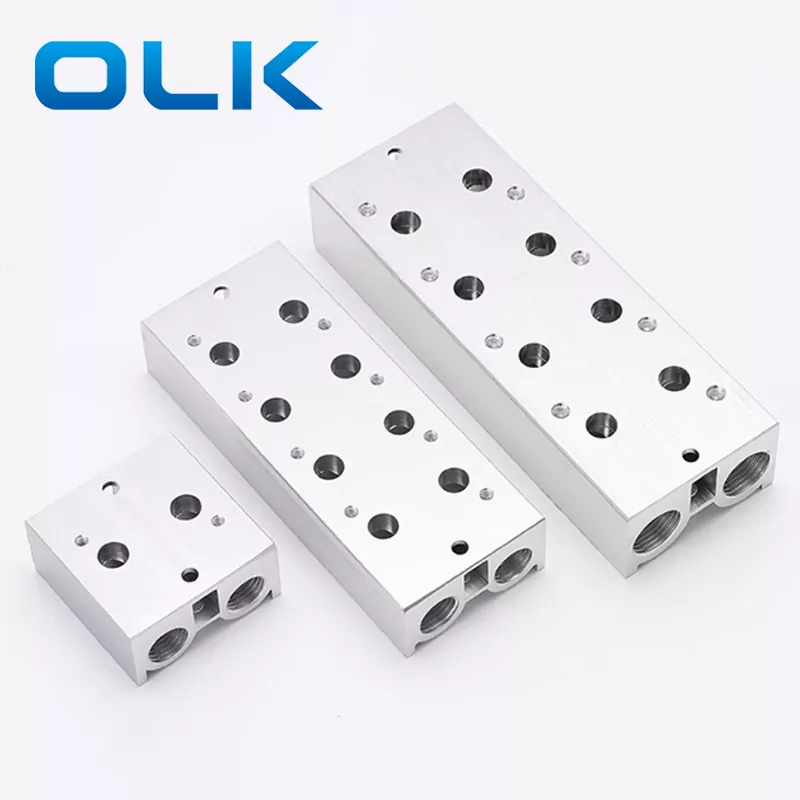

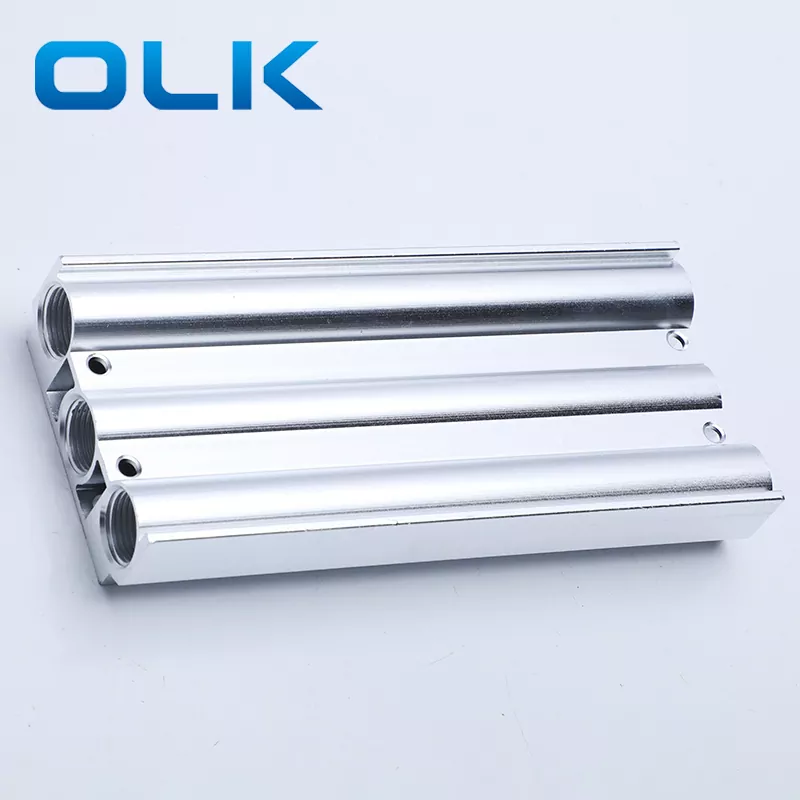

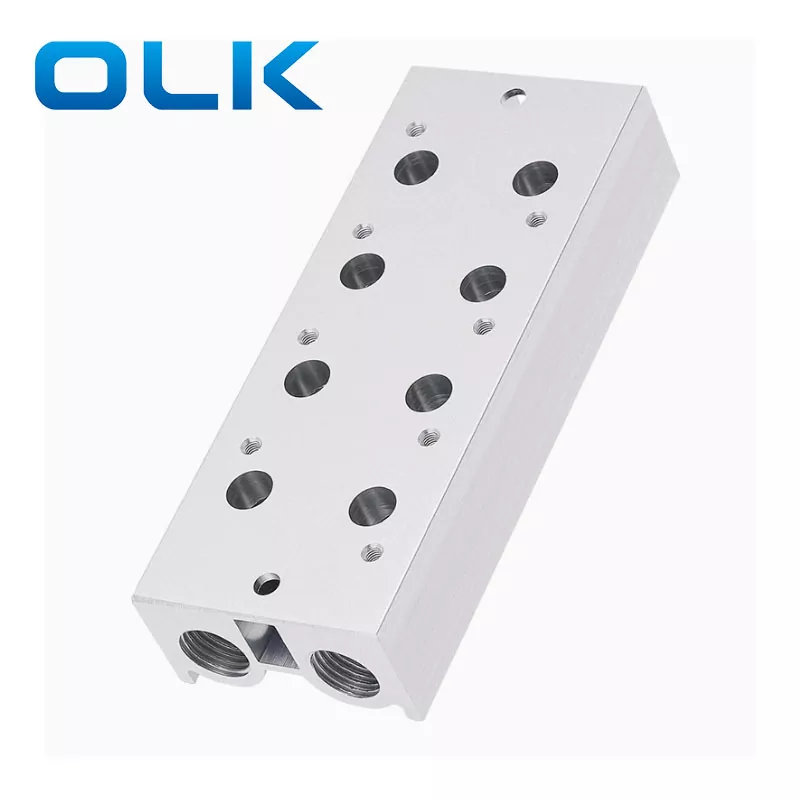

Zawór kolektora 3V 4 V to płyta z wieloma ścieżkami powietrza. Ma kompaktową konstrukcję. Podstawa podkładu elektromagnesu może zainstalować 2 do 20 pneumatycznych zaworów elektromagnesu na jednym kolektorze. Ale liczby pozycji w kolektorze nie można zmienić.

Wszystkie pneumatyczne zawory elektromagnesu na kolektorze mają ten sam port zasilania powietrza (Port P) i port wydechowy (port R). Dla zaworu kolektora 3V znajduje się jeden wlot powietrza i jeden gniazdko powietrza po lewej stronie. Dwie wtyczki są instalowane po prawej stronie. Dla zaworu kolektora 4V znajduje się jeden wlot powietrza w środku i dwa gniazda powietrza po obu stronach (po lewej stronie). Trzy wtyczki są instalowane po prawej stronie.

Możemy zainstalować tłumik lub wtyczkę do portu wydechowego. Podczas korzystania z tłumika musimy upewnić się, że małe otwory nie są zablokowane.

Charakterystyka produktu z kolektorem z kolektora 3V/4 V

1. Może zintegrować zunifikowaną serię kierunkowych zaworów sterujących z grupą zaworów, oszczędzając przestrzeń i koszty.

2. Ma jednolite spożycie, wydech i okablowanie, co ułatwia znalezienie błędów.

3. Jest elastyczny w połączeniu i ma silną możliwość rozszerzenia, umożliwiając dowolną kombinację lub rozszerzenie liczby połączonych zaworów sterujących

Uwaga:

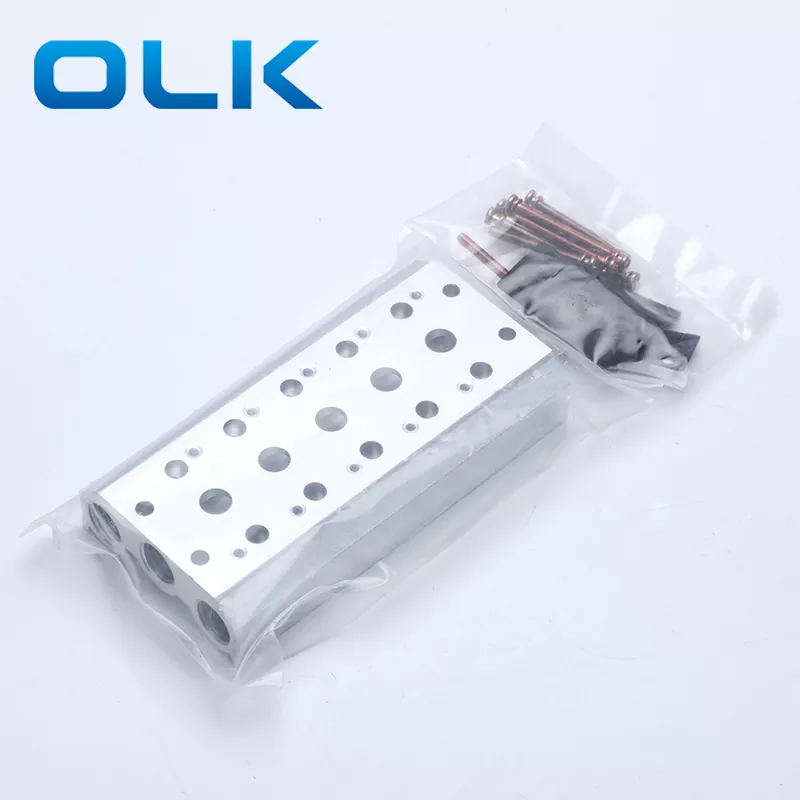

Zestawy elektromagnesu 1,3 V-manifold zawierają kolektor, uszczelkę i śrubę;

2,3 V Zestawy do zaworu elektromagnetycznego Kolejna Zestawy blanki zawierają pustą płytkę i śrubę.

3. Podczas instalowania uszczelki między pneumatycznym zaworem elektromagnesu a płytą zaworu wystająca część powinna być zainstalowana skierowana w dół, aby uniknąć wycieku powietrza.

FAQ:

1. Jaka jest funkcja pustych płyt w elektrozaworze zaworów?

Uszczelnienie nieużywane: pusta płyta służy do pokrycia zarezerwowanych pozycji w kolektorze zaworów, w których obecnie nie jest instalowany zawór elektromagnesu, zapobiegając wyciekom powietrza i wnikanie pyłu lub resztek. Zapewnia ogólną szczelność zespołu zaworu. Pusta płyta pozwala na łatwą przyszłą ekspansję lub rekonfigurację bez konieczności zastąpienia całego kolektora, zmniejszania kosztów konserwacji. W niektórych przypadkach pusta płyta może być również używana do izolacji określonych kanałów bezpieczeństwa lub gdy sekcja systemu jest tymczasowo nie używana.

2. Jakie rodzaje rurociągów zaworu kolektora 3V 4V

Pojedynczy zawór pneumatyczny lub szyna bazowa zaworu elektromagnesu, istnieją dwa rodzaje rur z rurkami zewnętrznymi: bezpośrednie rurociągi i rurowe.
