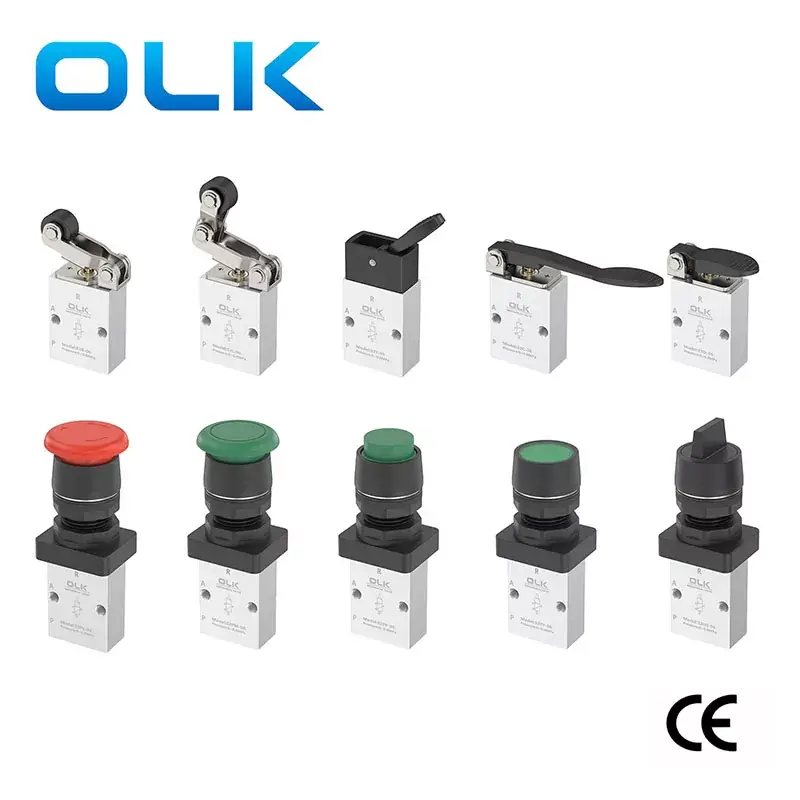

Możesz mieć pewność, że kupisz 3-drogowy mechaniczny zawór sterujący serii S3 z naszej fabryki, a my zaoferujemy najlepszą obsługę posprzedażną i terminową dostawę. Ouleikai (OLK) produkuje kompaktowy i sterowany zewnętrznie 3-drożny 2-drogowy zawór bezpośredniego działania położenie zaworu mechanicznego serii S3. Charakteryzuje się elastycznym przełączaniem i może być instalowany w wielu pozycjach. Montaż jest bardzo wygodny i nie wymaga smarowania olejem. Głowice sterujące są dostępne w wykonaniu z metalu i tworzywa sztucznego, przy czym materiał metalowy (S3C, S3D, S3Y, S3R, S3L) zapewnia dłuższą i bardziej niezawodną żywotność. Kombinacje głowic sterujących do zaworu mechanicznego można zamówić oddzielnie w fabryce OULEIKAI w Chinach
OULEIKAI ELASTYCZNE PRZEŁĄCZNIKI SERIA 3 Mechaniczny zawór sterujący przyciskiem 3-drogowym Charakterystyka produktu
SYMBOL:

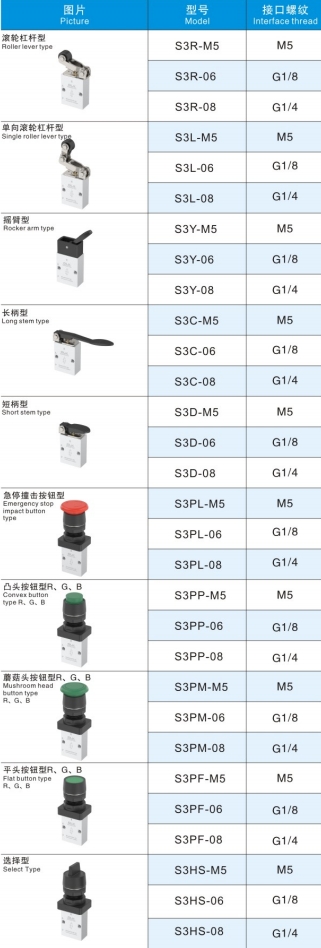

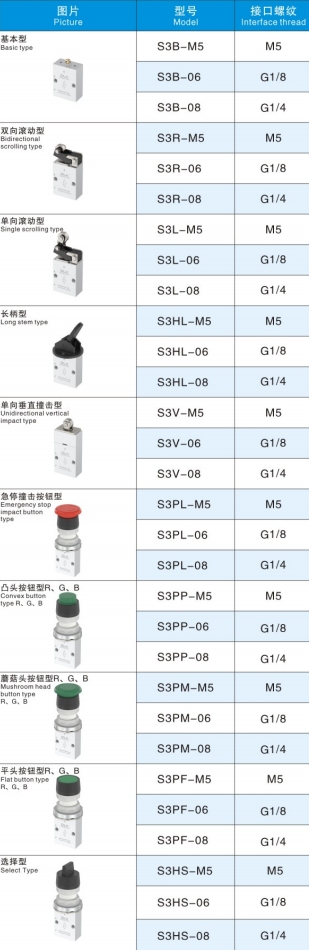

| Kod zamówienia |
|||
| S3 | PO POŁUDNIU | 06 | R |
| SZEREG | KOD | ROZMIAR PORTU | KOLOR PRZYCISKÓW |
| Seria S3 2-pozycyjna, 3-drożna | B: Typ podstawowy (M5B) |
100:06:G1/8 | PL: CZERWONY |
|
|

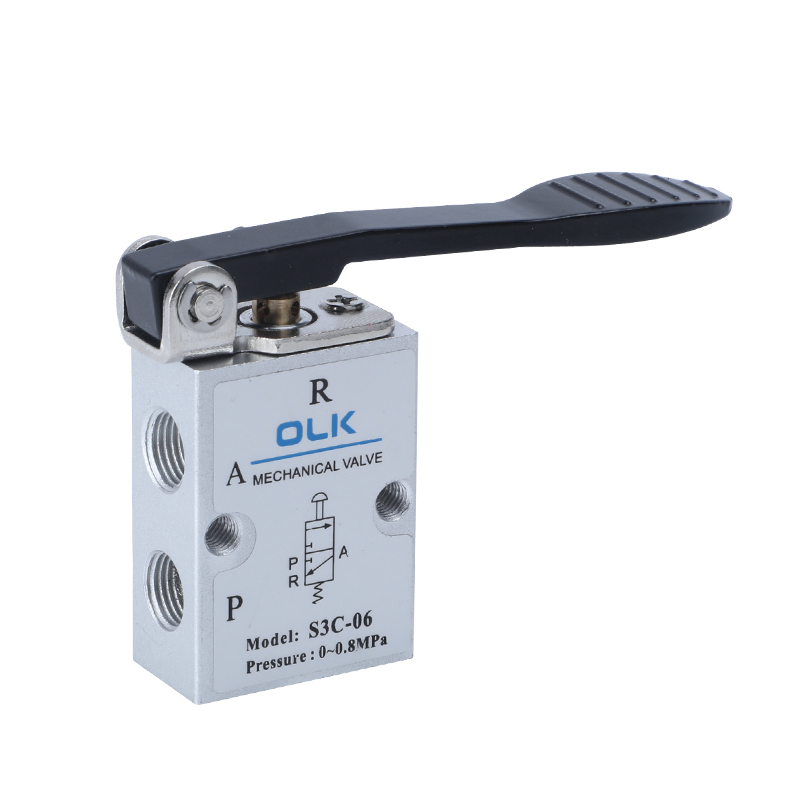

C: Typ z długim uchwytem (M5C) |
200:06:G1/8 | PP/PF/PM/HS: CZERWONY, ZIELONY, CZARNY |
|
|

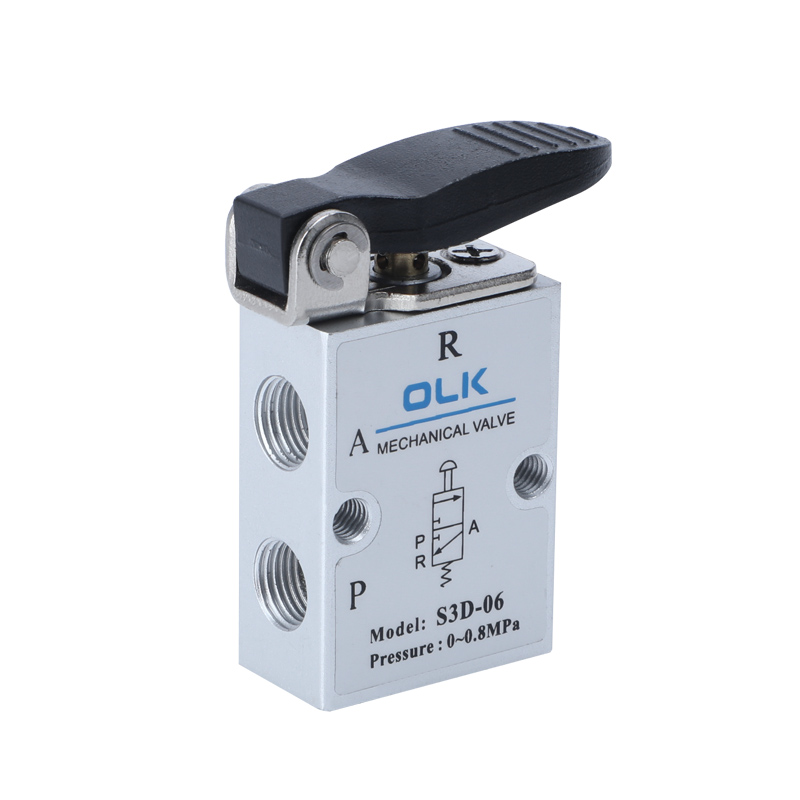

D: Typ z krótkim uchwytem (M5D) |
200:08:G1/4 |
|
|
|
Y: Typ wahacza (M5Y) |
|
|
|
|

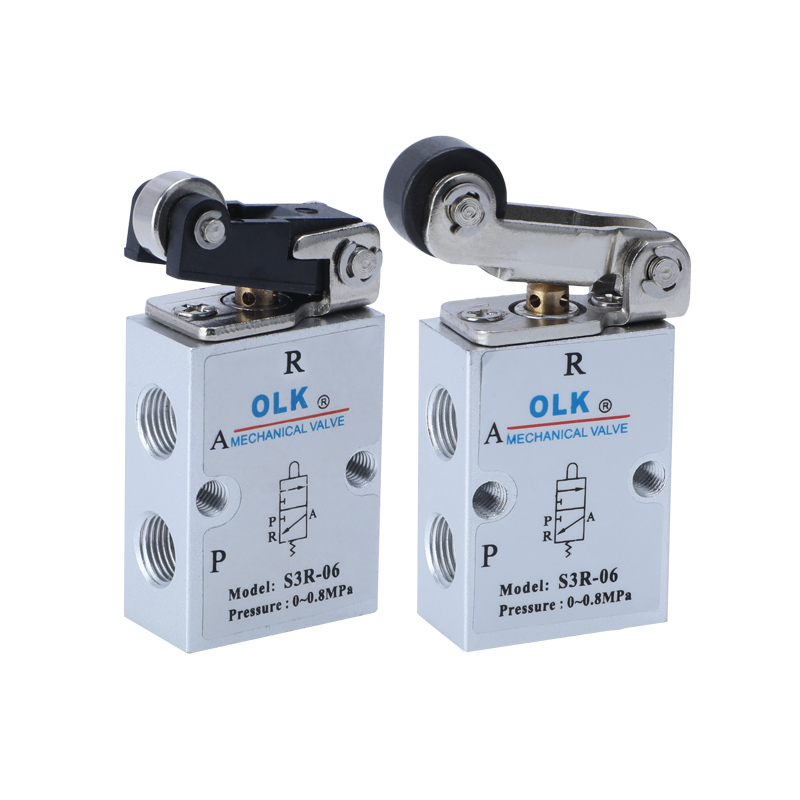

R: Typ dźwigni rolkowej (M5R) |
|
|
|
|

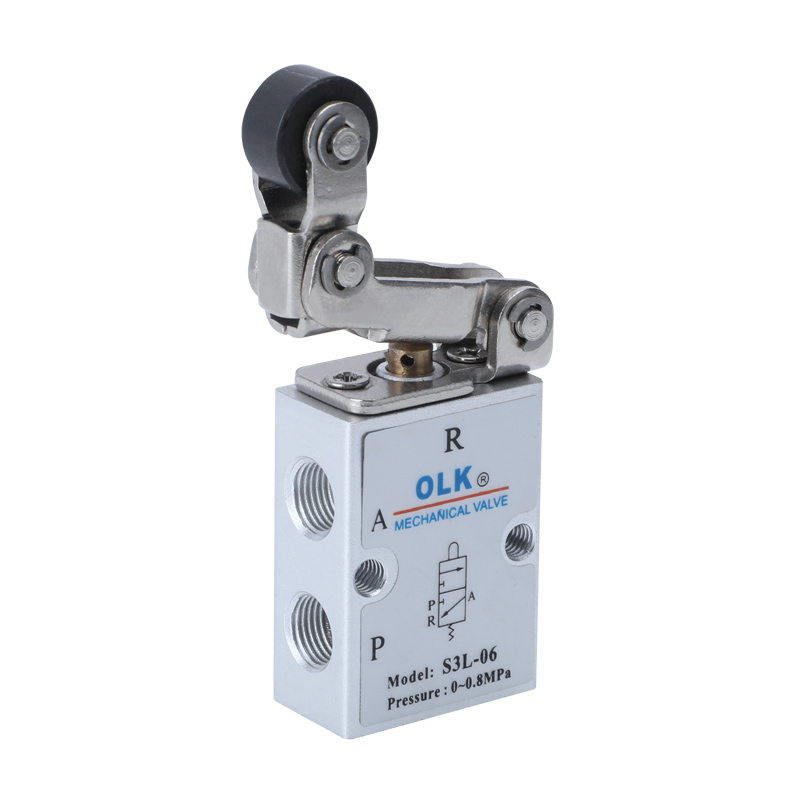

L: Jednokierunkowy typ dźwigni rolkowej (M5L) |
|
|
|
|
PL: Typ przycisku zatrzymania awaryjnego (M5PL) |
|
|
|
|
PP: typ przycisku z podwyższoną główką (M5PP) |
|
|
|
|
PF:Przycisk z płaską główką (M5PF) |
|
|
|
|
PM:Przycisk grzybkowy (M5PM) |
|
|
|
|
HS: typ selektora (M5HS) |
|
|

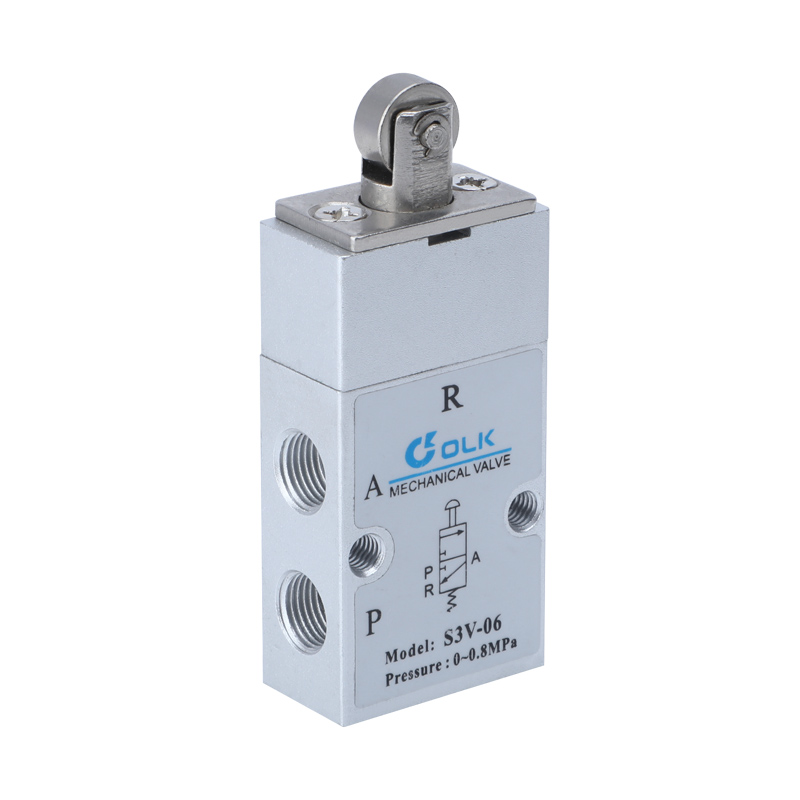

1. Seria S3B, S3R, S3L, S3V wymaga siły zewnętrznej dostarczanej przez zewnętrzne mechanizmy do przełączania, odpowiedniej do wykrywania położenia lub przełączników skoku.
2. Serie S3PF, S3PM, S3PP, S3PL, S3Y, S3HS, S3C, S3D są obsługiwane ręcznie i charakteryzują się różnymi kształtami konstrukcyjnymi głowic sterujących dla wygodnego stosowania w różnych warunkach.
3. Konstrukcja zaworu kulowego z doskonałym uszczelnieniem, elastycznym przełączaniem i brakiem konieczności smarowania olejem.
4. Łatwa instalacja z wieloma pozycjami montażowymi.
5. Głowice sterujące serii S3C, S3D, S3Y, S3R, S3L wykonane są z materiału metalicznego, co zapewnia długą żywotność i większą niezawodność.
|
środek roboczy |
Powietrze (przefiltrowane przez filtr powyżej 40µm) |
|
Działanie |
Zewnętrzne działanie bezpośrednie |
|
Średnica portu |
05:M5,06:G1/8,08:G1/4 |
|
liczba stanowisk |
Dwie pozycje, trzy strony |
|
smarowniczy |
niepotrzebny |
|
Zakres ciśnienia roboczego MPa(psi) |
0∼0,8(0~114) |
|
Gwarantowana odporność na ciśnienie |
1,5 MPa (215 psi) |
|
Temperatura pracy °C |
-20∼70 |
|
Pole przekroju mm² (wartość CV) |
05:2,5(0,14),06:8(0,45),08:12(0,67) |
|
Materiał korpusu |
stop aluminium |
1) Część sterująca wykonana jest z tworzywa sztucznego i można ją obsługiwać wyłącznie ręcznie. Zabrania się używania metalowych uderzeń do przełączania zaworu.
2) Seria S3B, S3C, S3D, S3PM, S3PF, S3PP jest resetowana automatycznie. Zawory ręczne S3Y, S3HS, S3PL są resetowane ręcznie. Po naciśnięciu M3PL w położenie należy obrócić pokrętło w celu zresetowania.
3) Zwróć uwagę na skok przełączania. Jeżeli jakakolwiek siła zewnętrzna powoduje przełączenie zaworu, podstawowy skok przełączający nie może przekraczać zakresu skoku przełączającego podanego w tabeli skoków sterujących, w przeciwnym razie może dojść do uszkodzenia korpusu zaworu.
4) Jednokierunkowy zawór rolkowy S3L może przełączać się tylko w jednym kierunku (od uderzenia z prawej strony na lewą). Uderzenie w drugą stronę (od lewej do prawej) jest nieskuteczne.
5) Kombinacje głowic sterujących można zamówić osobno.
