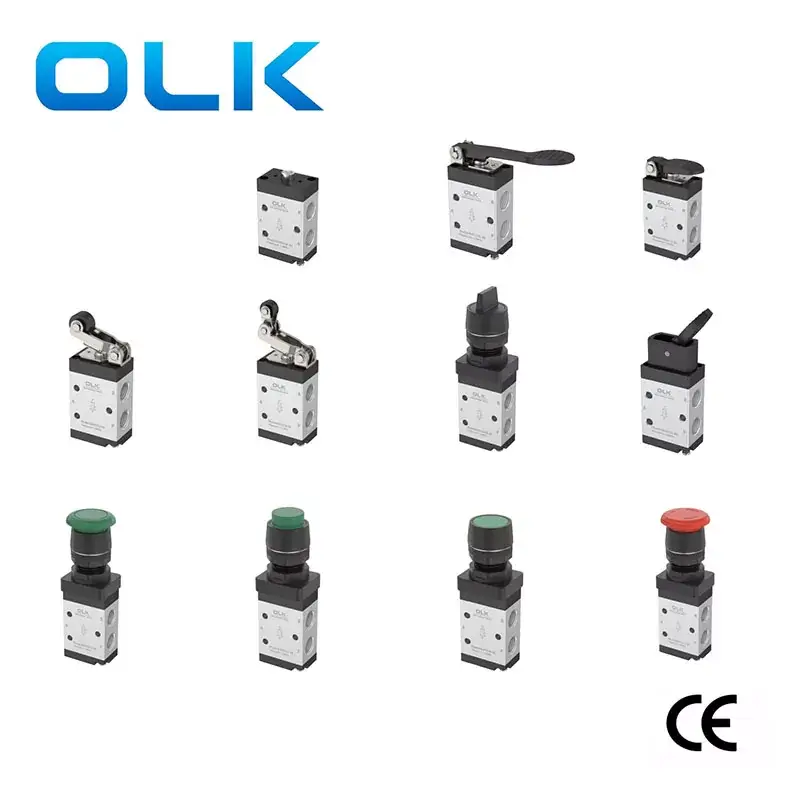

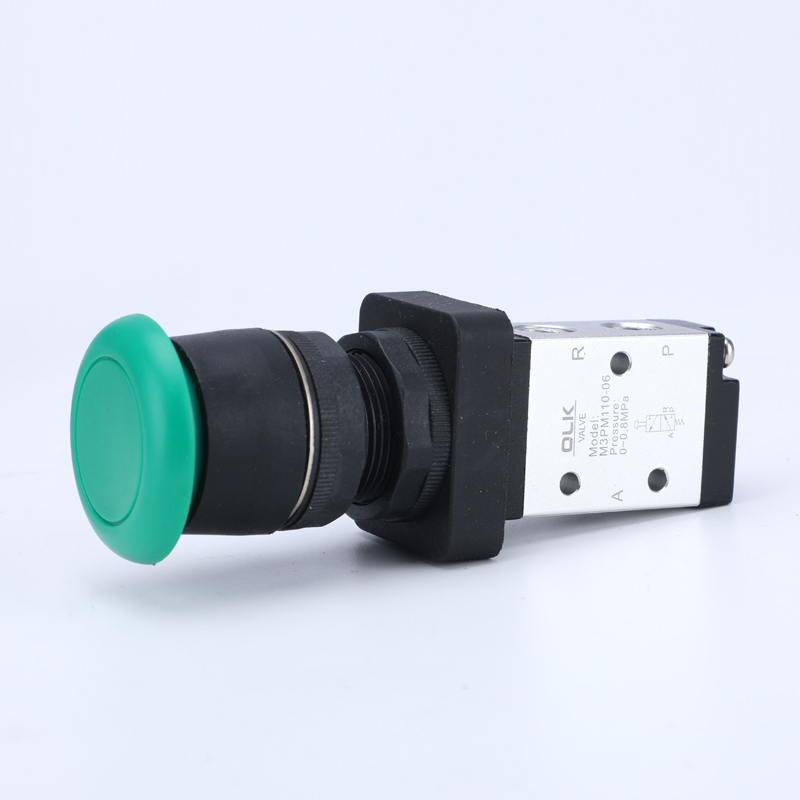

Mechaniczny zawór sterujący 3-drogowy serii M3

Zawór mechaniczny 3/2-drogowy typu airtac serii Ouleikai M3 ma 2 stany robocze i 3 ścieżki do wyboru. Zawór mechaniczny M3 odpowiedni do różnych scenariuszy sterowania pneumatycznego. Na siłę sterującą zaworu mechanicznego M3 o konstrukcji tłokowej nie ma wpływu ciśnienie robocze. Są stabilne, niezawodne i trwałe, odpowiednie do długotrwałych stabilnych środowisk pracy, takich jak sterowanie pneumatyczne w zautomatyzowanych liniach produkcyjnych, takich jak linie montażowe i linie pakujące.

Symbol:

Mechaniczne zawory sterujące z przyciskiem 2/3 OULEIKAI M3 Charakterystyka produktu

1. Króciec wydechowy znajduje się na nadwoziu, co ułatwia montaż tłumika redukującego hałas i zanieczyszczenia.

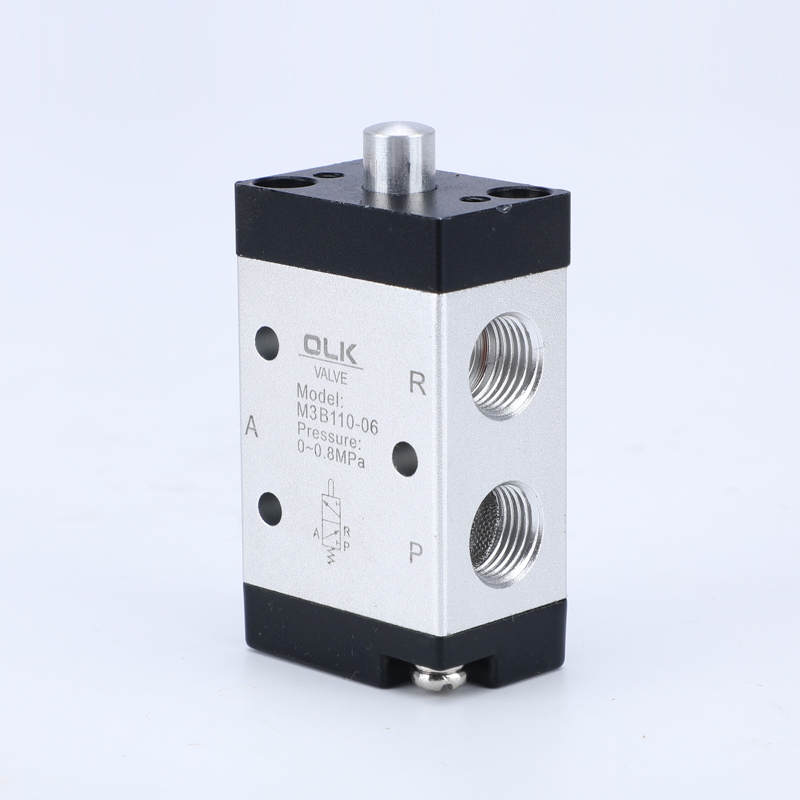

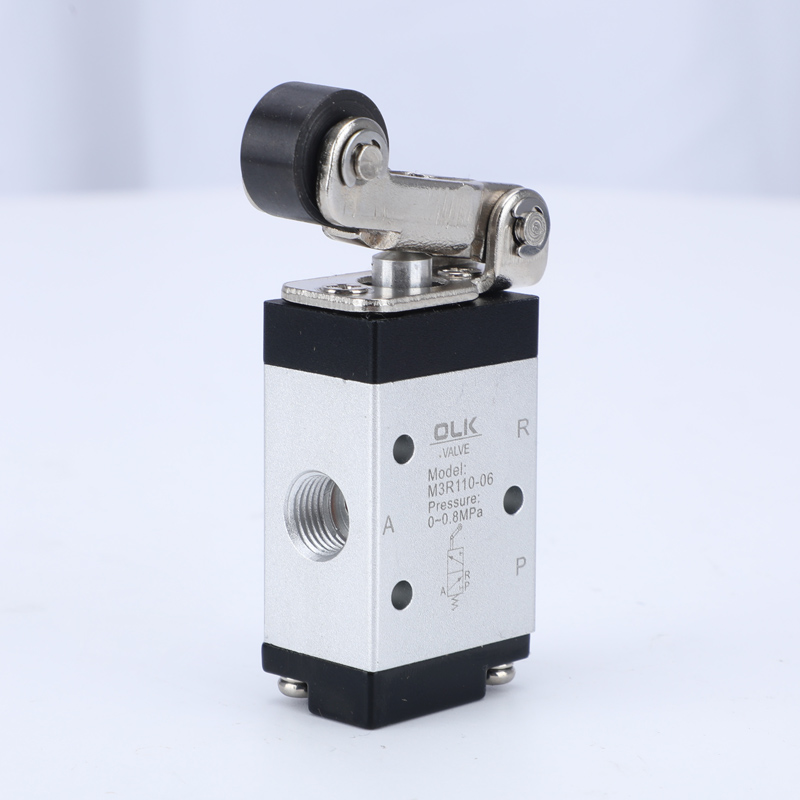

2. Seria M3B, M3R i M3L wymaga do przełączania sił zewnętrznych zapewnianych przez mechanizmy zewnętrzne, odpowiednie do wykrywania położenia lub przełączników skoku.

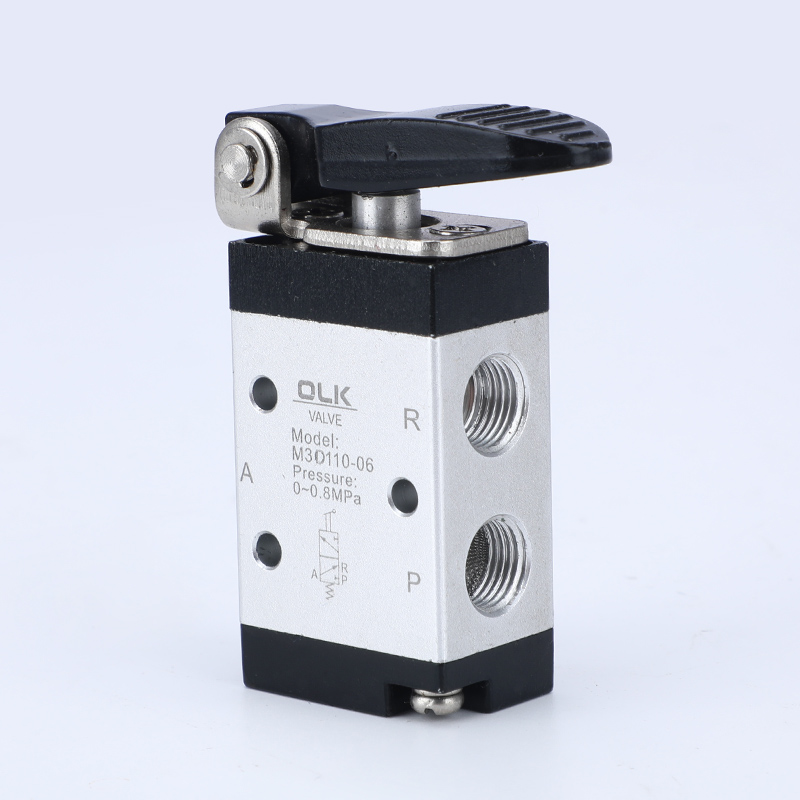

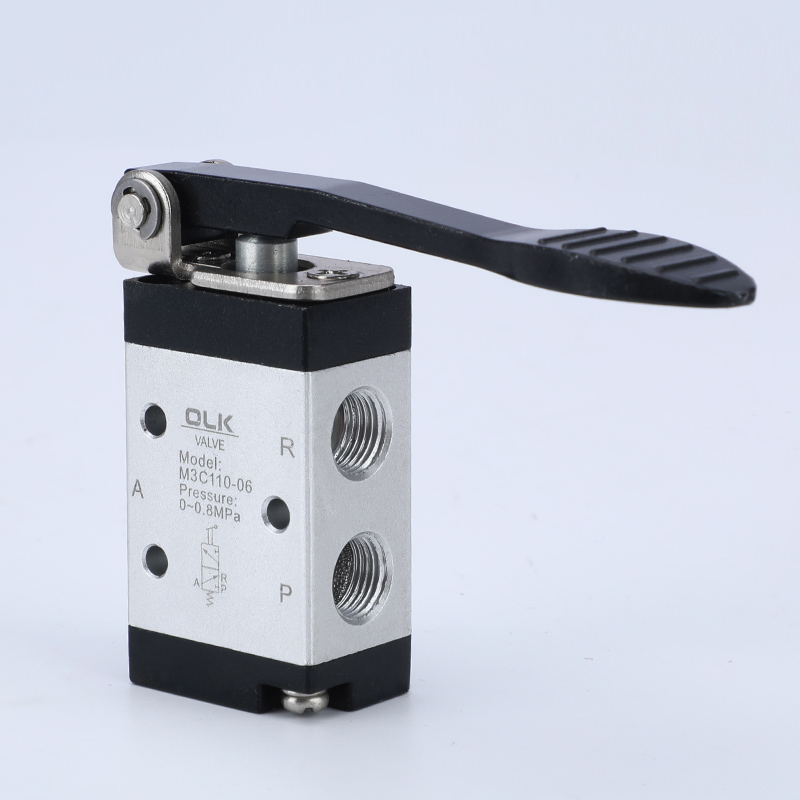

3. Serie M3C, M3D, M3Y, M3PF, M3PM, M3PP i M3PLM3HS są obsługiwane ręcznie i mają różne kształty konstrukcyjne głowic sterujących dla wygodnego użytkowania w różnych warunkach.

4. Konstrukcja typu tłokowego, na siłę sterującą nie ma wpływu ciśnienie robocze (tj. brak przeciwciśnienia), uszczelnienie pierścienia wewnętrznego, doskonałe uszczelnienie i elastyczne przełączanie.

5. Nie ma potrzeby smarowania olejem.

6. Wygodny montaż i użytkowanie przy montażu w wielu pozycjach.

7. Głowice sterujące serii M3C, M3D, M3Y, M3R i M3L są wykonane z materiału metalowego, co zapewnia długą żywotność i większą niezawodność.

SERIA M3 Mechaniczny zawór sterujący 3-drogowy. Parametry ogólne

SERIA M3 Mechaniczny 3-drogowy zawór sterujący przyciskiem Instalacja i zastosowanie:

Środki ostrożności

1) Część sterująca wykonana jest z tworzywa sztucznego i dozwolona jest wyłącznie obsługa ręczna. Nie używaj metalowych uderzeń do przełączania zaworu.

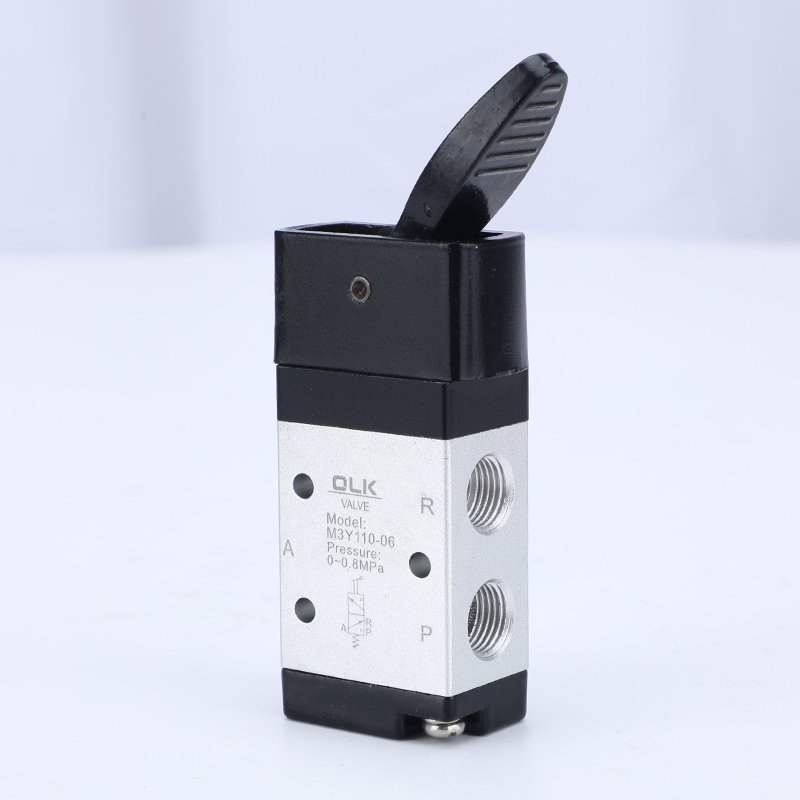

2) Serie M3B, M3C, M3D, M3PM, M3PF i M3PP są resetowane automatycznie. Zawory ręczne M3Y, M3HS i M3PL można resetować ręcznie. Po wciśnięciu M3PL do pozycji skarbu należy obrócić pokrętło, aby zresetować.

3) Zwróć uwagę na skok wsteczny. Jeżeli jakakolwiek siła zewnętrzna powoduje zmianę kierunku działania zaworu, podstawowy skok zmiany kierunku nie powinien przekraczać zakresu skoku zmiany kierunku podanego w tabeli skoku sterującego, w przeciwnym razie spowoduje to uszkodzenie korpusu zaworu.

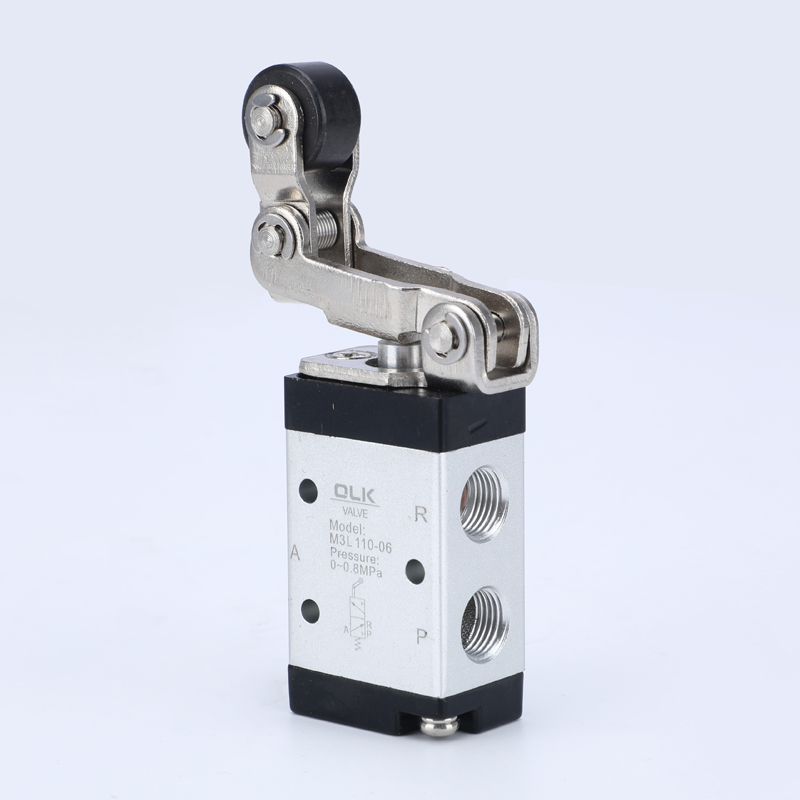

4) Jednokierunkowy zawór rolkowy M3L może przełączać się tylko w jednym kierunku (uderzenie od prawej do lewej). Nieprawidłowe uderzenie w drugą stronę (zakrzywione od lewej do prawej).

5) Kombinację głowicy sterującej można zamówić osobno.

Często zadawane pytania:

Jakie produkty można zastąpić zaworami mechanicznymi serii M3 tą samą funkcją?

Zawór mechaniczny serii M3 firmy OLK może zastąpić zawór mechaniczny serii M3 firmy AIRTAC

Jaki jest gwint serii M3?

M3-210-08 gwint zaworu mechanicznego to G1/4, a M3-110-06/M3-210-06 to G1/8

Jaka jest różnica między pneumatycznym zaworem sterującym M5 i M3?

Zawór mechaniczny M5 jest 2-pozycyjny, 5-drogowy; Zawór mechaniczny M3 jest 2-pozycyjny, 3-drogowy.

Jaki jest rozmiar przycisku M3?

Rozmiar przycisku zaworu mechanicznego M3 wynosi 22 mm

Ile kolorów można wybrać w przycisku?

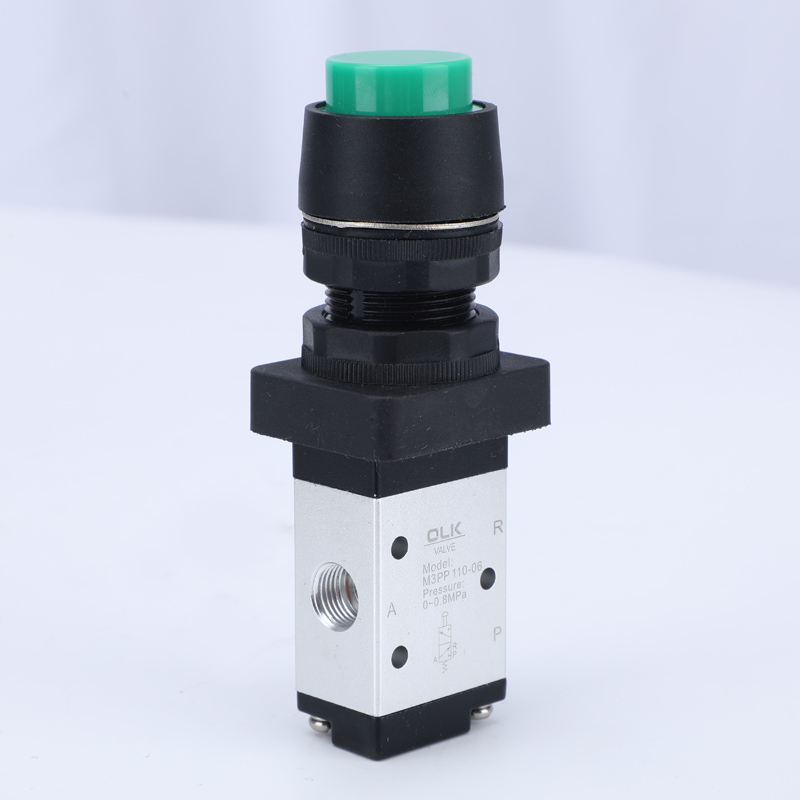

PM, PP, PF ma cztery kolory do wyboru: R czerwony, G zielony, B czarny.
