Struktura bezpośredniego działania OLK MV522 5/2-drogowy zawór mechaniczny ma prostą konstrukcję, w której zastosowano wysokiej jakości pierścień uszczelniający zapewniający doskonałą szczelność, dobre właściwości izolacyjne oraz odporność na ciepło i korozję.
Mechaniczny gwint zaworu przyciskowego MV522 to G1/4, z zakresem ciśnienia 0-0,8 MPa i nie wymaga smarowania. Ułatwia konserwację i serwisowanie, redukując przestoje i koszty konserwacji.
Symbol:
|
Kod zamówienia |
|||
| SN | 52 | 2 | R |
| MODEL: | POZYCJA NR. | ROZMIAR PORTU: |
TYP PRZYCISKÓW: |
| Zawór mechaniczny średniego napięcia | 52:2, pozycja 5-kierunkowa | 2:G1/4 | Puste: typ podstawowy |
|
|
|
|
R:Typ rolkowy |
|
|
|
|
TB:Typ przycisku wyboru |
|
|
|
|
EB: Typ zamykany |
|
|
|
|
PP: płaski przycisk |
|
|
|
|
PPL:Przycisk wypukły |
|
|
|
|
PB:Duży okrągły przycisk |

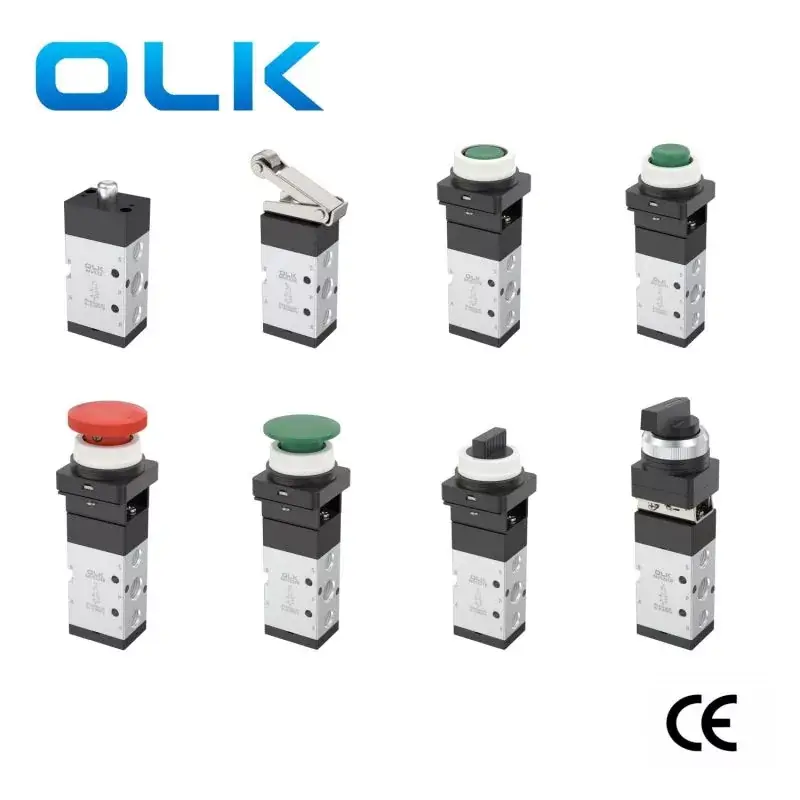

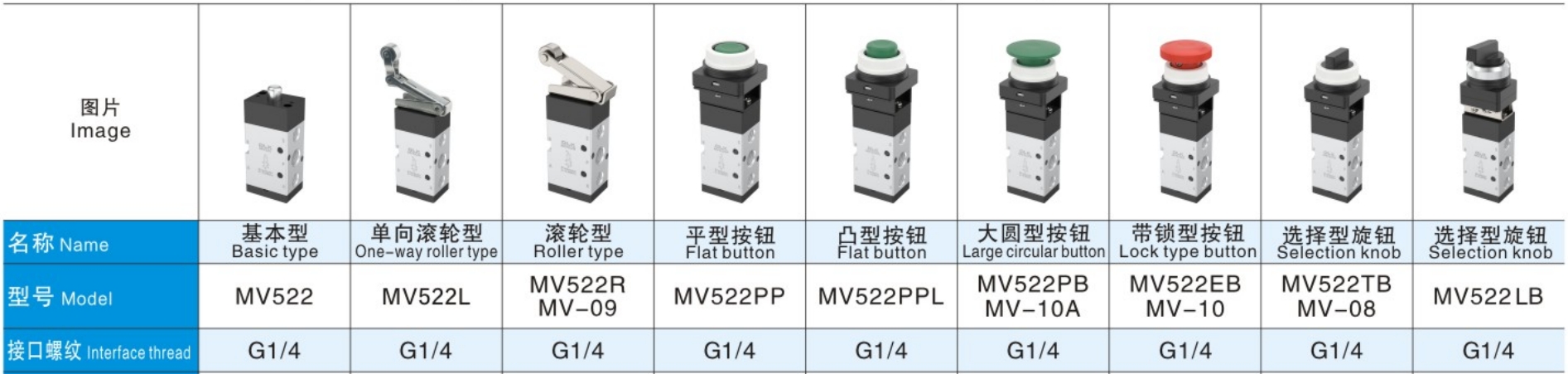

- Typ podstawowy (MV522)

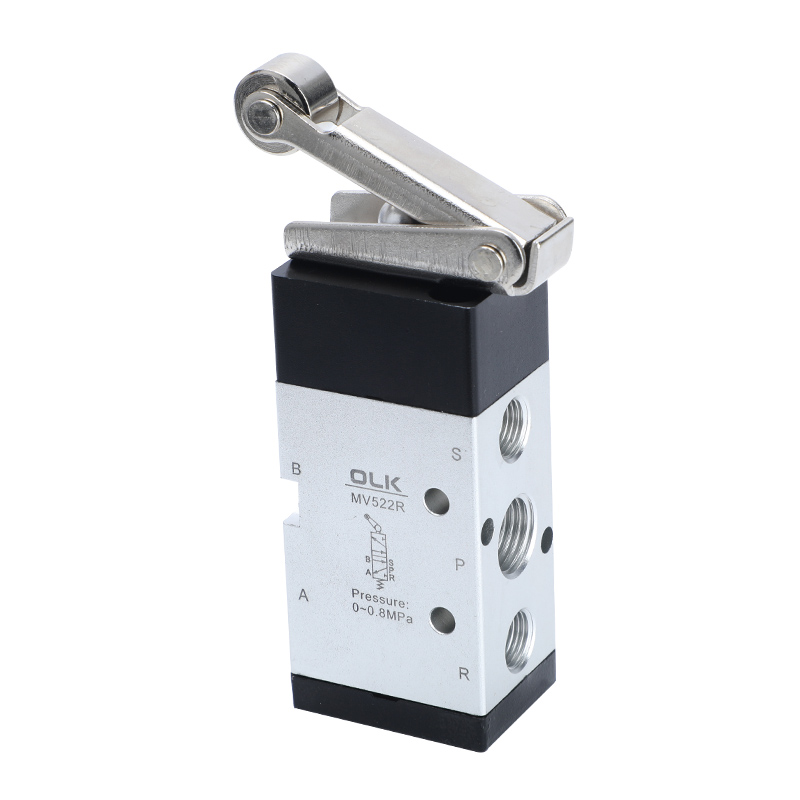

- Typ rolki (MV522/MV-09)

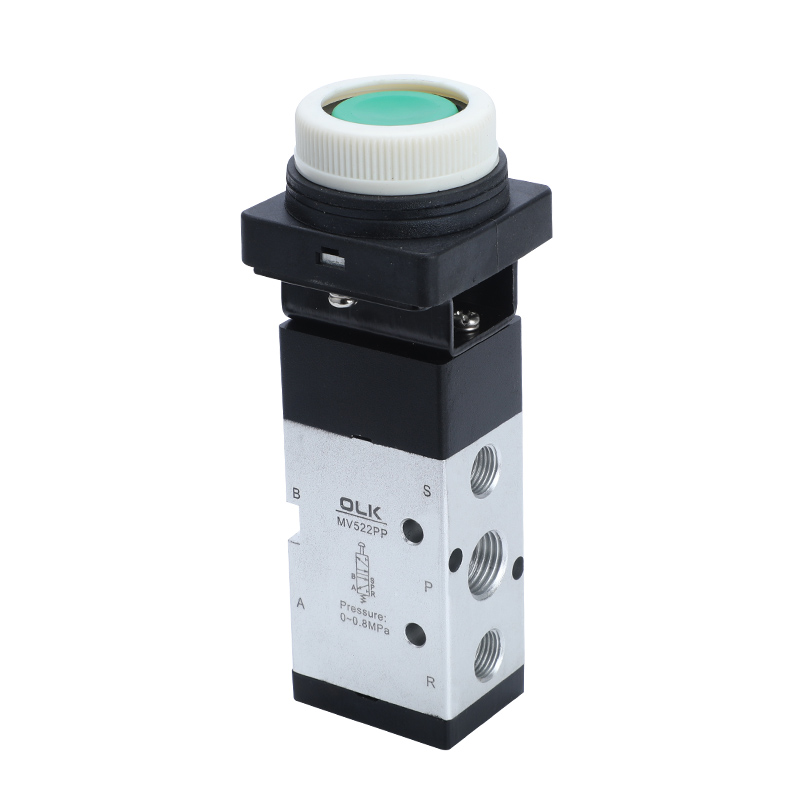

- Przycisk płaski (MV522PP)

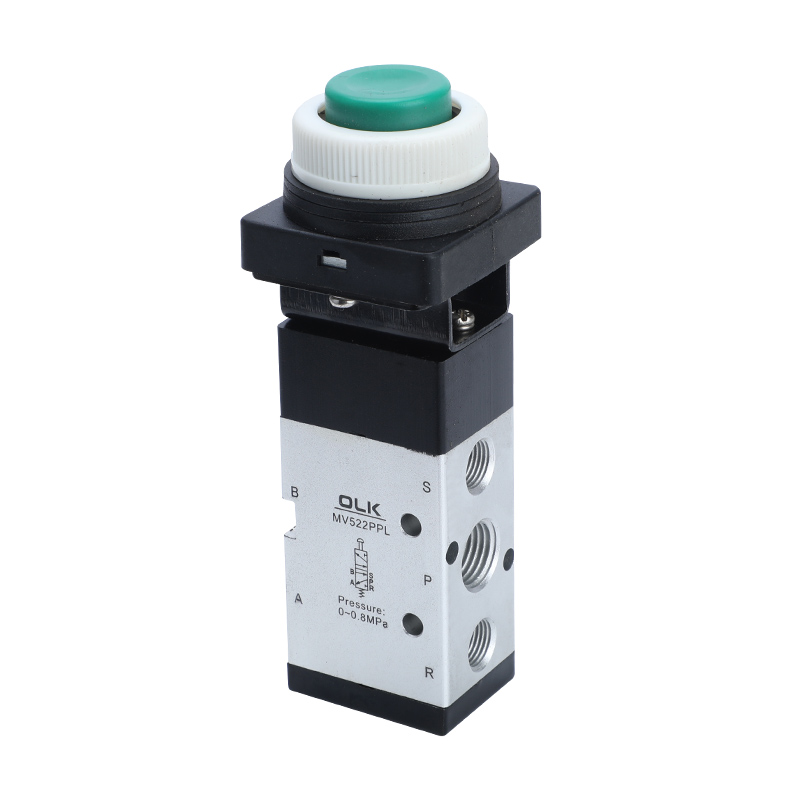

- Przycisk wypukły (MV522PPL)

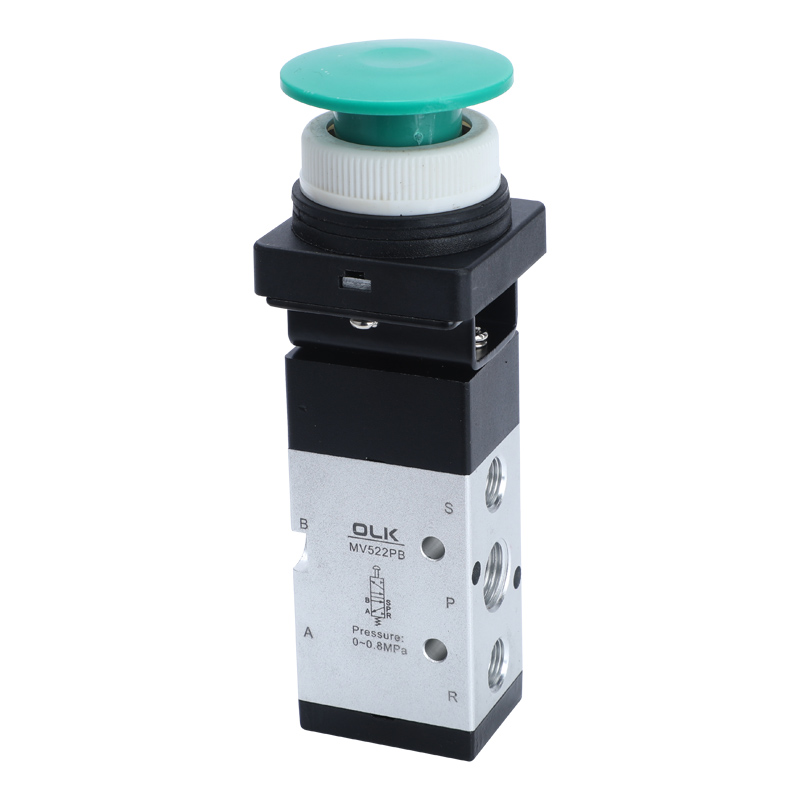

- Duży okrągły przycisk (MV522PB/MV-10A)
- Typ zamykany (MV522EB/MV-10)

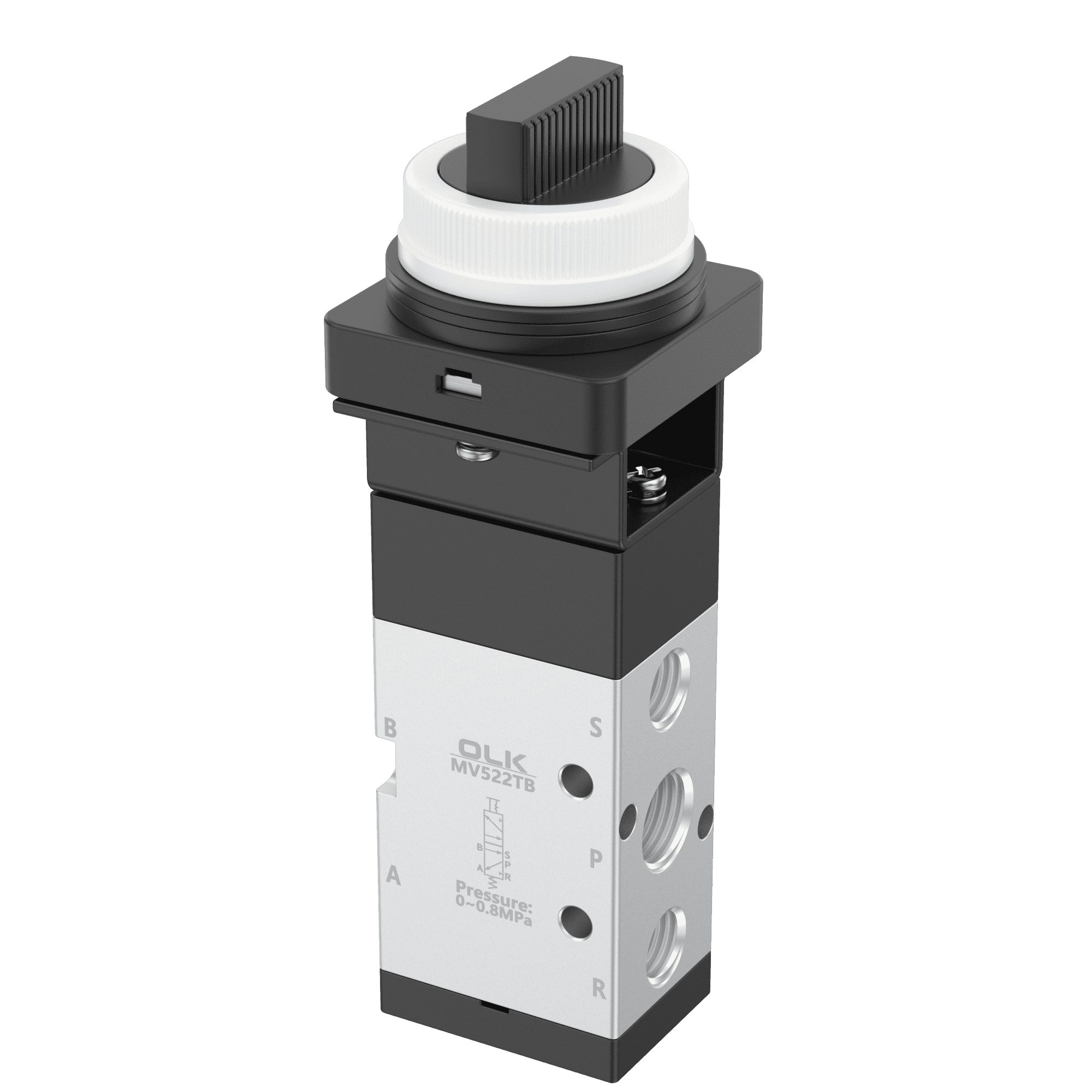

- Typ przycisku wyboru (MV522TB/MV-08)

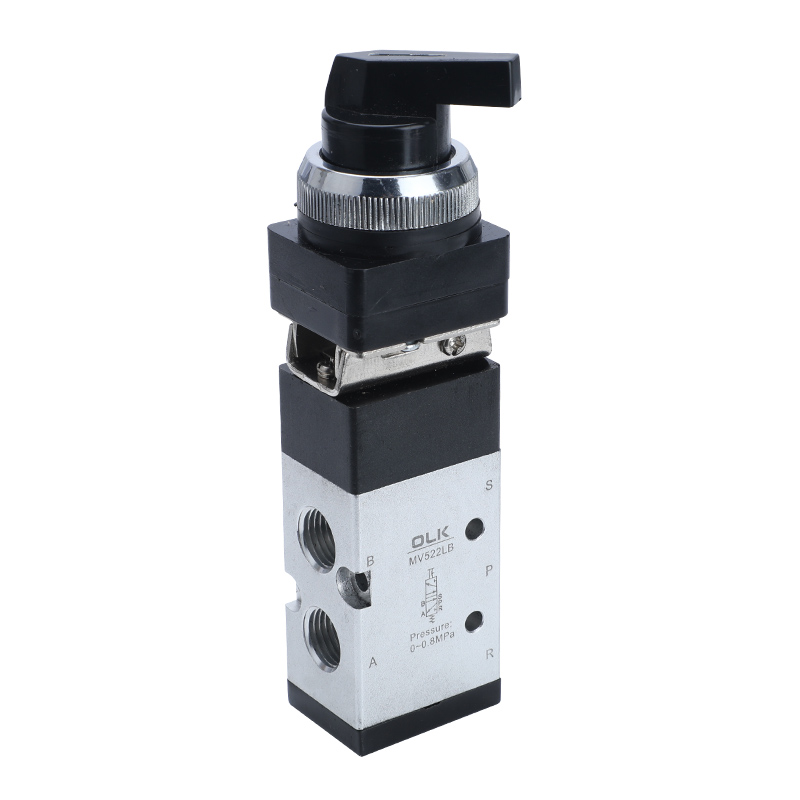

- Typ pokrętła wyboru (MV522LB)
|
środek roboczy |
Powietrze (przefiltrowane przez filtr powyżej 40µm) |
|
Działanie |
Kontrola zewnętrzna – bezpośrednie działanie |
|
Średnica portu |
08:G1/4 |
|
liczba stanowisk |
2 pozycja 5-kierunkowa |
|
smarowniczy |
niepotrzebny |
|
Zakres ciśnienia roboczego MPa(psi) |
0∼0,8(0~114) |
|
Gwarantowana odporność na ciśnienie |
1,5 MPa (215 psi) |
|
Temperatura pracy °C |
-5∼60 |
|
Materiał korpusu |
stop aluminium |
