Brand:
OLKPort size:
M5, G1/8, G1/4, G3/8, G1/2Function type:
2 pozycje 5-kierunkowe/3 pozycje 5-kierunkoweValve type:

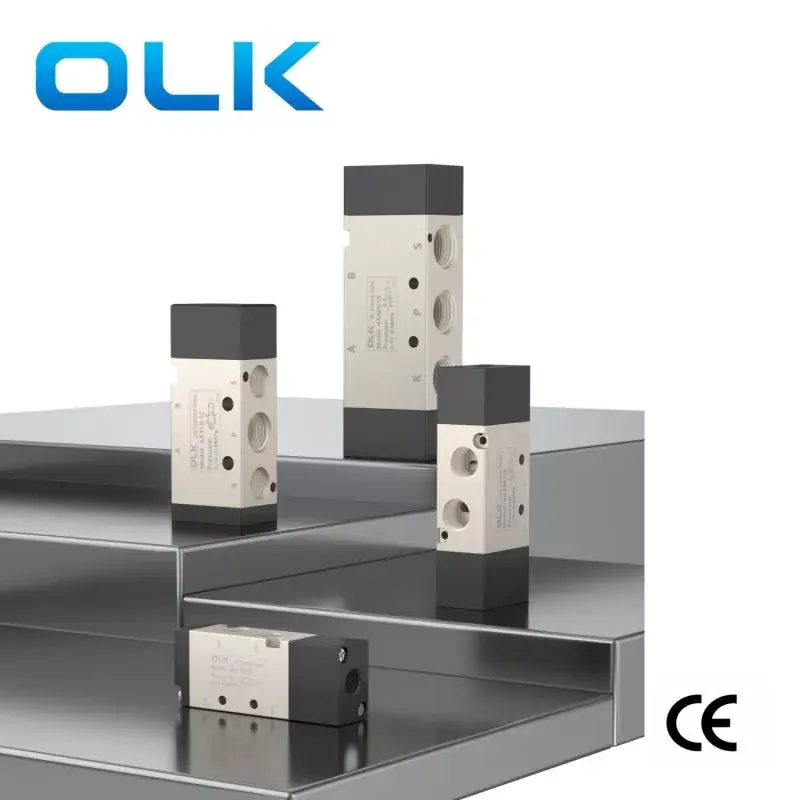

Pojedynczy/podwójny elektromagnes5-drogowy zawór sterujący powietrzem serii Ouleikai (OLK) 4A umożliwia sterowanie i przełączanie różnych płynów oraz może sterować cylindrami dwustronnego działania. Seria 4A jest sterowana powietrzem, co zapewnia szybką reakcję i dokładne działanie, gwarantując stabilność i precyzję kontroli gazu. Surowo zabrania się używania tego produktu w warunkach przekraczających określony zakres, aby uniknąć wpływu na żywotność i bezpieczeństwo produktu.
SYMBOL:
Kod zamówienia
4A
1
10
06
MODEL
KOD
TYP ZAWORU
ROZMIAR PORTU
4A: 2-pozycyjny zawór 5-drogowy/3-pozycyjny zawór 5-drogowy
Seria 1:100
10: Pojedynczy elektromagnes 5/2
M5:M5X0,8
Seria 2:200
20:Podwójny zawór elektromagnetyczny 5/2-drogowy
06:G1/8
Seria 3:300
30C: Zawór z podwójną cewką 5/3, zamknięty w środku
08:G1/4
Seria 4:400
30E: Podwójny zawór elektromagnetyczny 5/3-drogowy, centralny wylot
10:G3/8
30P: Centrum ciśnieniowe z podwójnym elektrozaworem 5/3-drogowym
15:G1/2

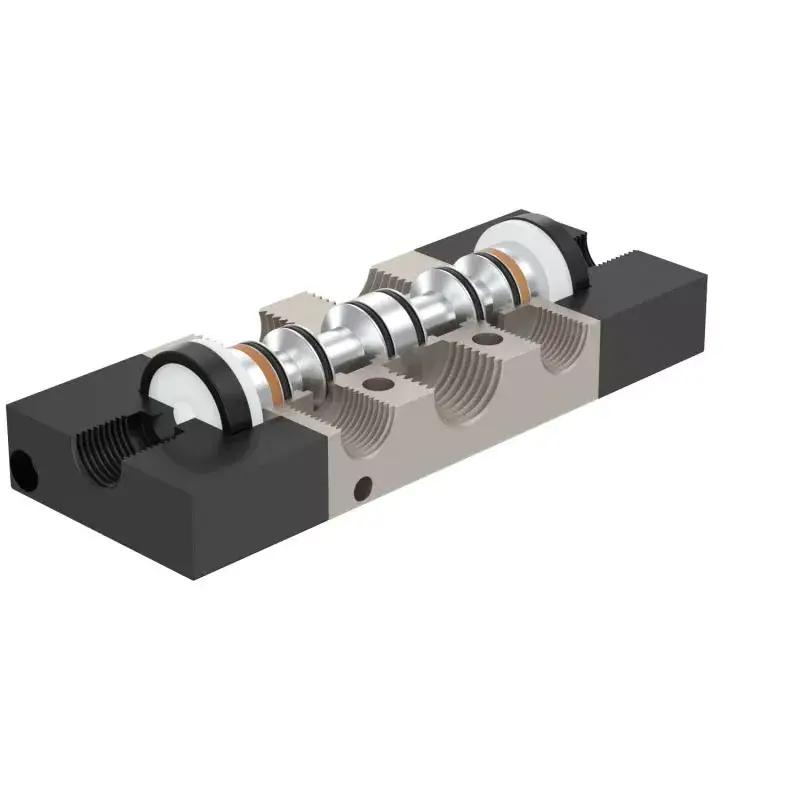

1. Struktura typu tłokowego, doskonałe uszczelnienie, responsywna reakcja;
2. Trójpozycyjne zawory elektromagnetyczne oferują trzy główne funkcje do wyboru;
3. Dwugłowicowe dwupozycyjne zawory pneumatyczne posiadają funkcję pamięci;
4. Otwór wewnętrzny jest obrabiany specjalną techniką, co skutkuje niskim oporem tarcia, niskim ciśnieniem rozruchowym i długą żywotnością;
5. Nie ma potrzeby smarowania olejem;
6. Można zintegrować z podstawą, tworząc grupę zaworów, oszczędzając miejsce na instalację.
|
środek roboczy |
Powietrze (przefiltrowane przez filtr powyżej 40μm) |
|
Działanie |
kontrola powietrza zewnętrznego |
|
smarowniczy |
niepotrzebny |
|
Zakres ciśnienia roboczego MPa(psi) |
0,15∼0,8(21~114) |
|
Gwarantowana odporność na ciśnienie |
1,5 MPa (215 psi) |
|
Temperatura pracy °C |
-20∼70 |
|
Materiał korpusu |
stop aluminium |
|
model |
Średnica portu |
liczba stanowisk |
najwyższa częstotliwość robocza |
Efektywna powierzchnia przekroju mm² (wartość CV) |
|
4A110-M5 |
M5 |
2 pozycja 5-kierunkowa |
5 razy/sekundę |
5,5 (0,31) |
|
4A120-M5 |
M5 |
2 pozycja 5-kierunkowa |
5 razy/sekundę |
5,5 (0,31) |
|
4A130C-M5 |
M5 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
5,0 (0,28) |
|
4A130E-M5 |
M5 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
5,0 (0,28) |
|
4A130P-M5 |
M5 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
5,0 (0,28) |
|

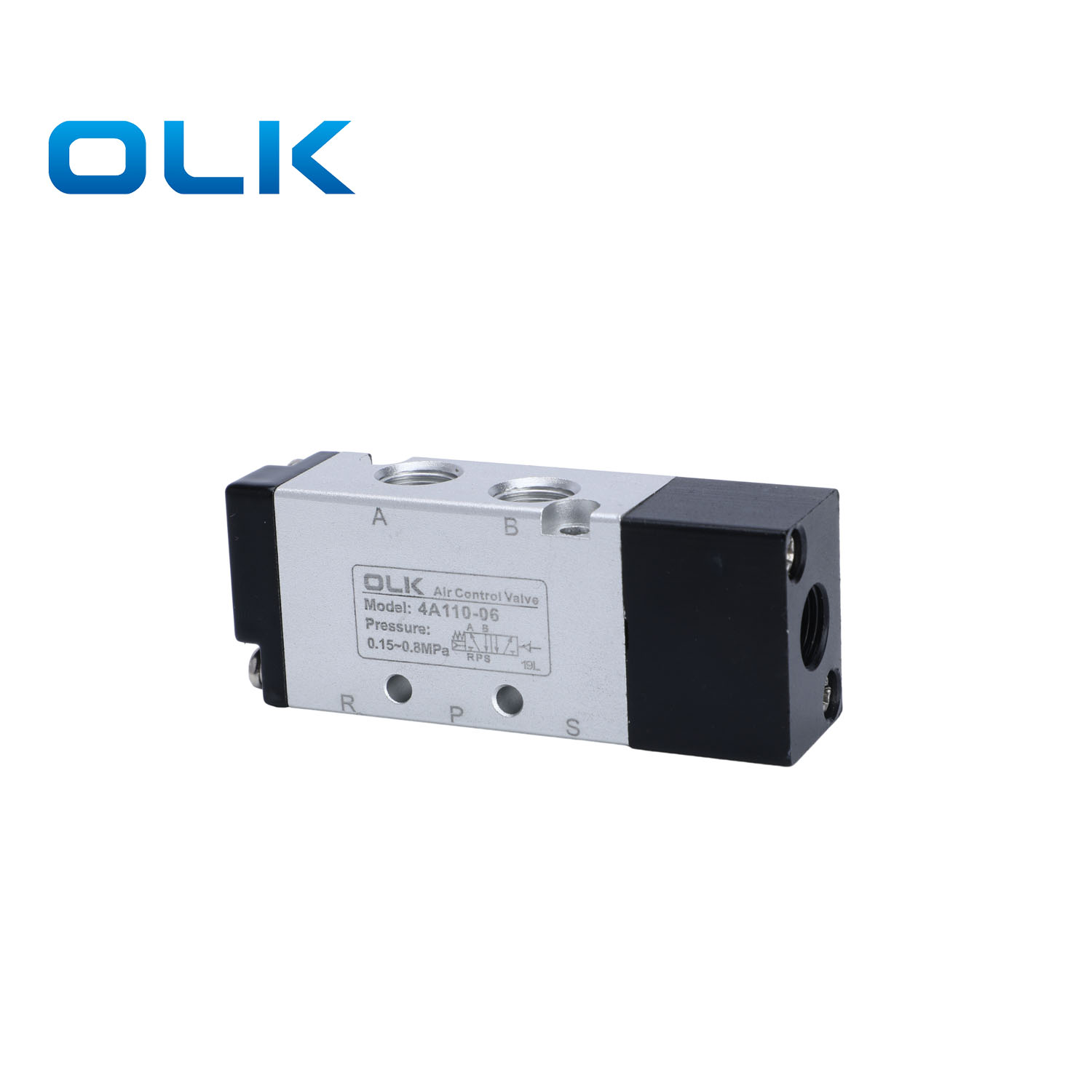

4A110-06 |
G1/8 |
2 pozycja 5-kierunkowa |
5 razy/sekundę |
12,0(0,67) |
|

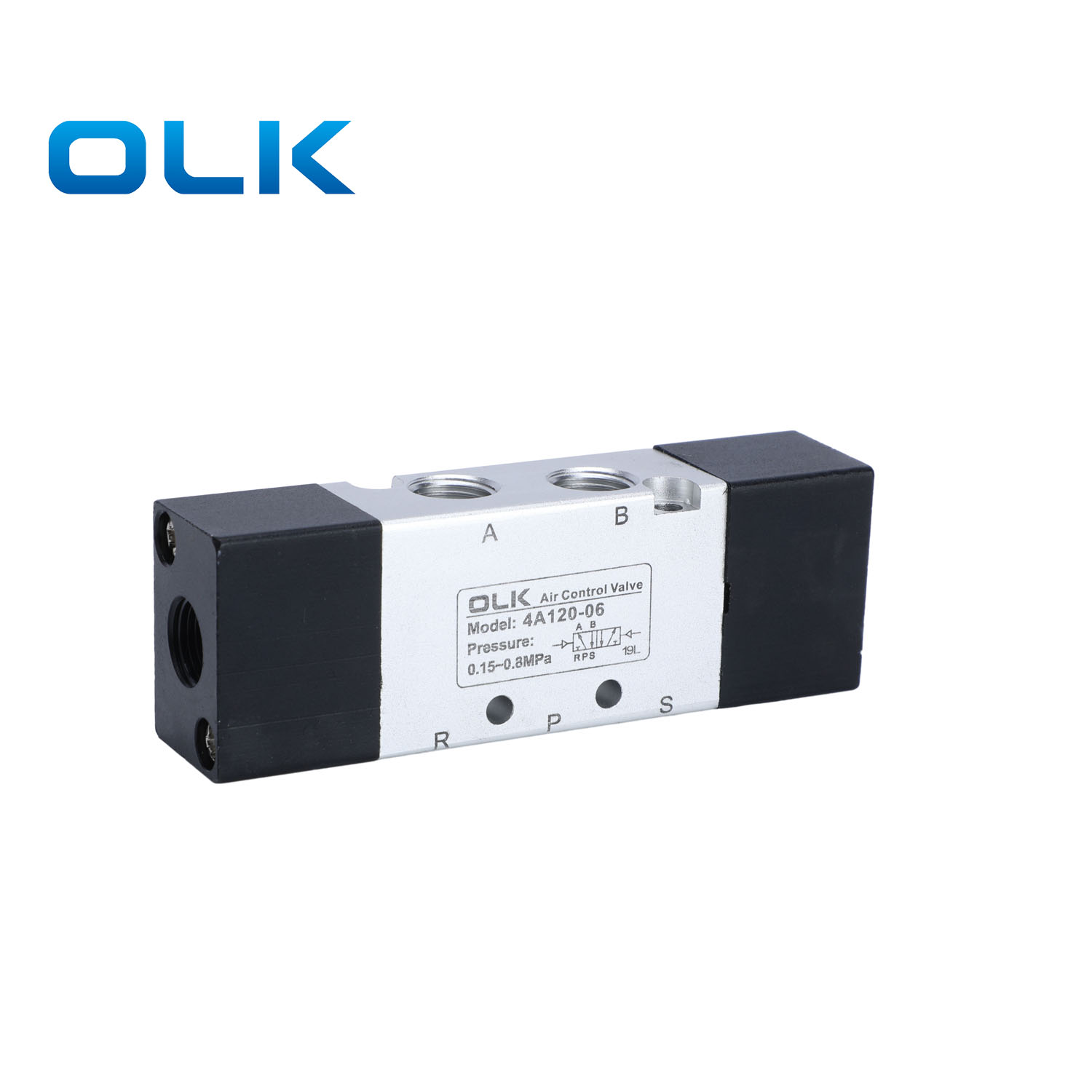

4A120-06 |
G1/8 |
2 pozycja 5-kierunkowa |
5 razy/sekundę |
12,0(0,67) |
|

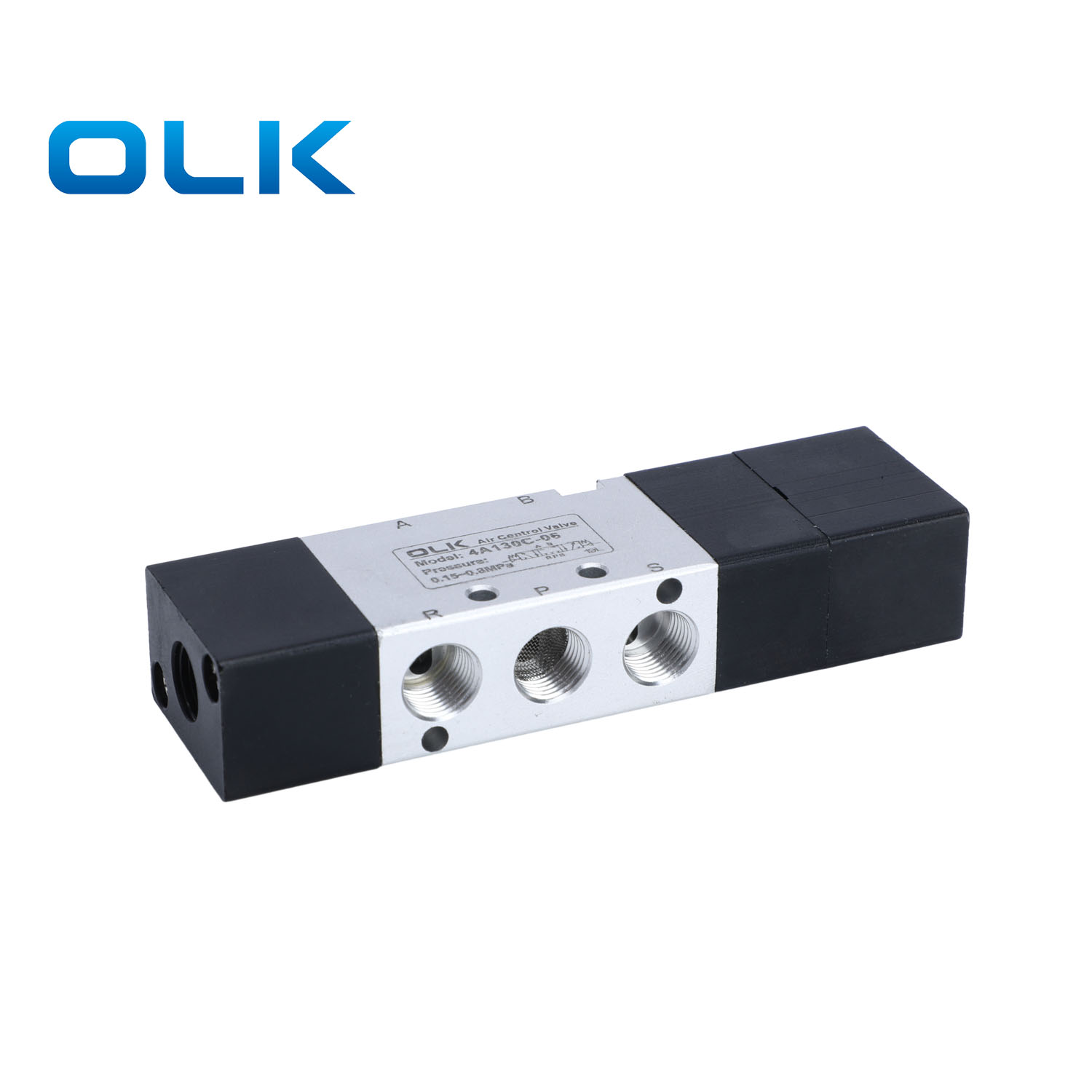

4A130C-06 |
G1/8 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
9,0 (0,50) |
|
4A130E-06 |
G1/8 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
9,0 (0,50) |
|
4A130P-06 |
G1/8 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
9,0 (0,50) |
|
4A210-06 |
G1/8 |
2 pozycja 5-kierunkowa |
5 razy/sekundę |
14,0(0,78) |
|
4A220-06 |
G1/8 |
2 pozycja 5-kierunkowa |
5 razy/sekundę |
14,0(0,78) |
|
4A230C-06 |
G1/8 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
12,0(0,67) |
|
4A230E-06 |
G1/8 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
12,0(0,67) |
|
4A230P-06 |
G1/8 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
12,0(0,67) |
|

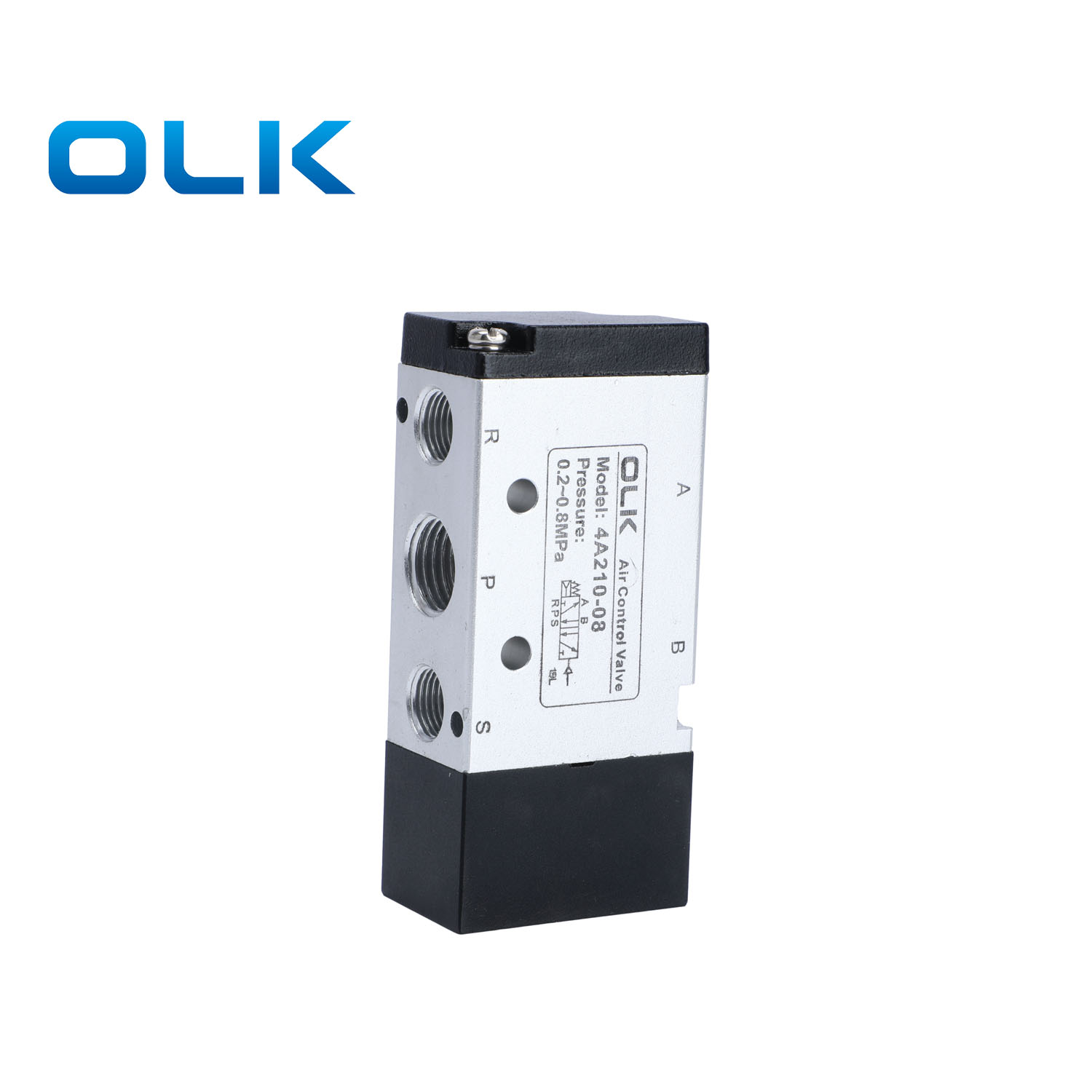

4A210-08 |
Wlot=Wylot=G1/4 Wylot=PT1/8 |
2 pozycja 5-kierunkowa |
5 razy/sekundę |
16,0(0,89) |
|

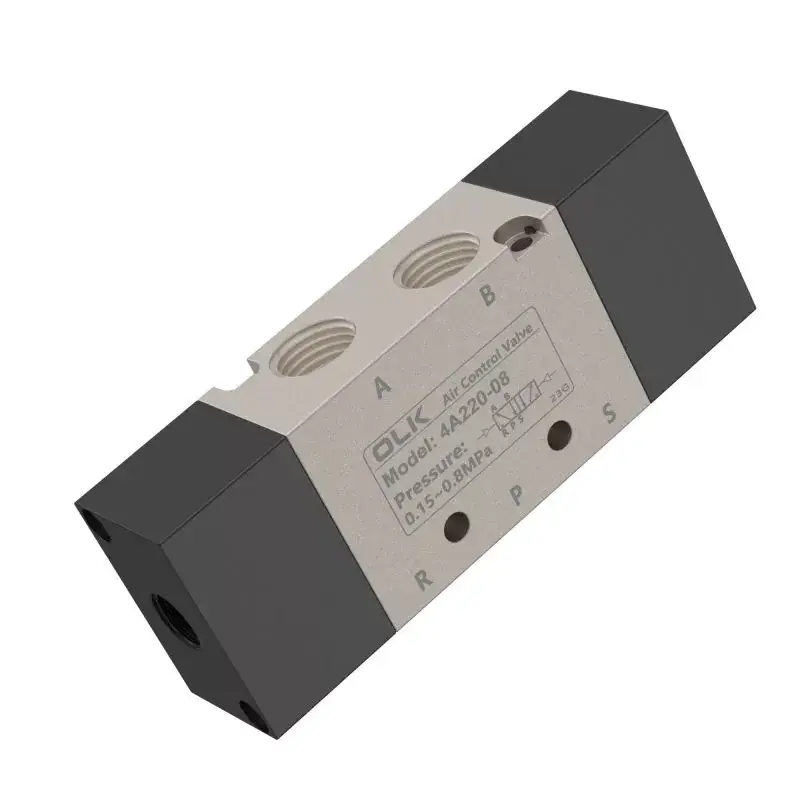

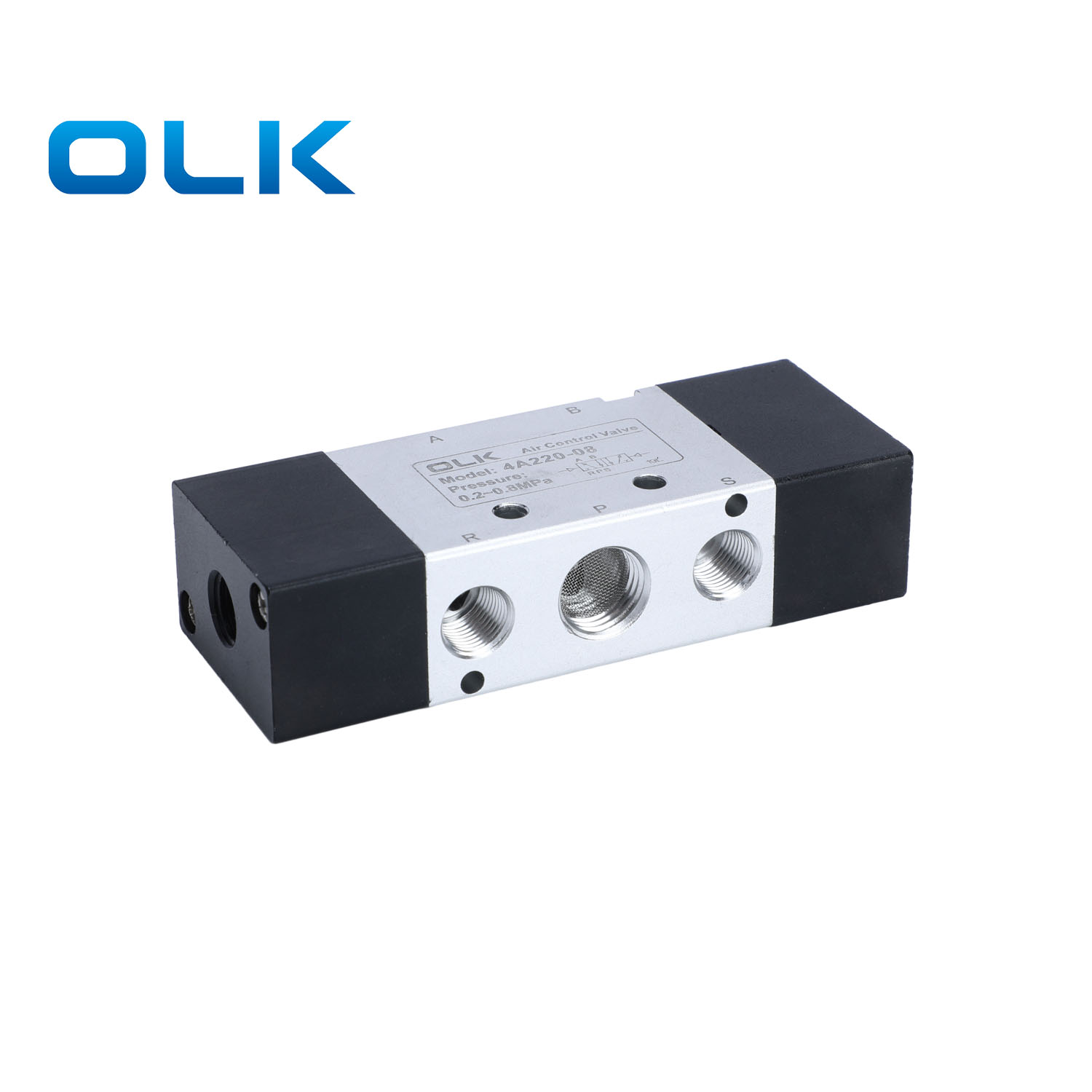

4A220-08 |
Wlot=Wylot=G1/4 Wylot=PT1/8 |
2 pozycja 5-kierunkowa |
5 razy/sekundę |
16,0(0,89) |
|
4A230C-08 |
Wlot=Wylot=G1/4 Wylot=PT1/8 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
12,0(0,67) |
|
4A230E-08 |
Wlot=Wylot=G1/4 Wylot=PT1/8 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
12,0(0,67) |
|
4A230P-08 |
Wlot=Wylot=G1/4 Wylot=PT1/8 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
12,0(0,67) |
|
4A310-08 |
G1/4 |
2 pozycja 5-kierunkowa |
4 razy/sekundę |
25,0(1,40) |
|
4A320-08 |
G1/4 |
2 pozycja 5-kierunkowa |
4 razy/sekundę |
25,0(1,40) |
|
4A330C-08 |
G1/4 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
18,0(1,00) |
|
4A330E-08 |
G1/4 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
18,0(1,00) |
|
4A330P-08 |
G1/4 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
18,0(1,00) |
|
4A310-10 |
Wlot=Wylot=G3/8 Wylot=PT1/4 |
2 pozycja 5-kierunkowa |
4 razy/sekundę |
30,0(1,67) |
|
4A320-10 |
Wlot=Wylot=G3/8 Wylot=PT1/4 |
2 pozycja 5-kierunkowa |
4 razy/sekundę |
30,0(1,67) |
|
4A330C-10 |
Wlot=Wylot=G3/8 Wylot=PT1/4 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
18,0(1,00) |
|
4A330E-10 |
Wlot=Wylot=G3/8 Wylot=PT1/4 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
18,0(1,00) |
|
4A330P-10 |
Wlot=Wylot=G3/8 Wylot=PT1/4 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
18,0(1,00) |
|
4A410-15 |
G1/2 |
2 pozycja 5-kierunkowa |
3 razy/sekundę |
50,0(2,79) |
|
4A420-15 |
G1/2 |
2 pozycja 5-kierunkowa |
3 razy/sekundę |
50,0(2,79) |
|
4A430C-15 |
G1/2 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
30,0(1,67) |
|
4A430E-15 |
G1/2 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
30,0(1,67) |
|
4A430P-15 |
G1/2 |
Trzy pozycje na pięć sposobów |
3 razy/sekundę |
30,0(1,67) |
Tabela specyfikacji gwintów zaworu sterującego powietrzem serii 4A
| Model | P (wlot) | A/B (wylot) | R/S (wydech) |
| 4A1_0-06 | 1/8 (01) | 1/8 (01) | 1/8 (01) |
| 4A2_0-08 |
1/4 (02) | 1/4 (02) | 1/8 (01) |
| 4A3_0-10 |
3/8 (03) | 3/8 (03) | 1/4 (02) |
| 4A4_0-15 |
1/2 (04) | 1/2 (04) | 1/2 (04) |
